Преобразователи давления AKSENSE АРМ
| Номер в ГРСИ РФ: | 98020-26 |
|---|---|
| Производитель / заявитель: | ООО «АКСИСТЕМС», г. Москва |
Преобразователи давления AKSENSE АРМ (далее - преобразователь) предназначены для непрерывных измерений и преобразований значений давления жидкости, газа или пара в унифицированный аналоговый выходной сигнал силы постоянного тока или напряжения постоянного тока, или цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98020-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 19.03.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | AKSENSE АРМ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
АРМ Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - Х7- Х8 - Х9 - Х10 - Х11, где: АРМ Х1 - модель Х2 - тип преобразователя (Х3 - Х4 - Х5 - Х6 - Х7- Х8 - Х9 - Х10 - Х11) - заводской код заказа На испытании представлены: АРМ 140G АРМ 140А АРМ 150А АРМ 150G АРМ 160А АРМ 160G АРМ 170D АРМ 180G АРМ 180А |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0c7319f4-ca4e-a301-0210-06354db4f250 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «АКСИСТЕМС», РОССИЯ, 115432, г. Москва, вн. тер. г. муниципальный округ Даниловский, 2-й Кожуховский проезд, д. 29, к. 2, стр. 16, помещ. 1А
Поверка
| Методика поверки / информация о поверке |
26.51.43-001-75698308-2025.МП Государственная система обеспечения единства измерений. Преобразователи давления AKSENSE АРМ. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98020-26: Описание типа
2026-98020-26.pdf
|
Скачать | 156.1 КБ | |
|
98020-26: Методика поверки
26.51.43-001-75698308-2025.МП
2026-mp98020-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи давления AKSENSE АРМ (далее - преобразователь) предназначены для непрерывных измерений и преобразований значений давления жидкости, газа или пара в унифицированный аналоговый выходной сигнал силы постоянного тока или напряжения постоянного тока, или цифровой выходной сигнал.
Описание
Принцип действия преобразователей основан на пьезорезистивном эффекте.
Конструктивно преобразователи состоят из сенсорного модуля и электронного блока, размещенных в прочном корпусе из нержавеющей стали. Измеряемое давление жидкости, газа или пара подается на вход сенсорного модуля, в котором через разделительную мембрану и разделительную жидкость передается на чувствительный элемент преобразователя, вызывая его упругую деформацию, на котором сформированы пьезорезисторы в мост Уинстона. Деформация чувствительного элемента вызывает изменение электрического сопротивления пьезорезисторов и разбаланс мостовой схемы. Электрическое напряжение в диагонали моста, пропорциональное измеряемому давлению, с помощью электронного блока преобразуется в унифицированный аналоговый выходной сигнал или цифровой сигнал.
Преобразователи в зависимости от модели и исполнения имеют унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА или напряжения постоянного тока (от 0 до 5 В или от 0 до 10 В), или цифровой выходной сигнал RS-485.
Выпускаются преобразователи следующих моделей:
- АРМ 140, АРМ 150, АРМ 160, АРМ 180 - предназначены для измерений абсолютного, избыточного давлений, разрежения и давления-разрежения;
- АРМ 170 - предназначены для измерений разности давлений.
Данные модели преобразователей имеют различные исполнения, отличающиеся друг от друга метрологическими и техническими характеристиками, типами присоединений к процессу и электрическими подключениями. По заказу преобразователи моделей АРМ 140 и АРМ 180 могут поставляться с жидкокристаллическим дисплеем.
Преобразователи имеют общепромышленное и взрывозащищенное (Ех) исполнения, с видом взрывозащиты «искробезопасная электрическая цепь «i».
Условные обозначения преобразователей:
|
АРМ |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х |
- |
Х | |
1 2 3
1 - модель;
2 - тип преобразователя (измеряемого давления) (G - избыточное, разрежение, давление
разрежение, А - абсолютное, D - разности давления);
3 - заводской код заказа (формируется при заказе на основании спецификации и руководства по эксплуатации на выбранную модель преобразователя).
Заводской (серийный) номер в виде буквенно-цифрового кода наносится на корпус преобразователя методом лазерной гравировки и типографским способом в паспорт преобразователя.
Общий вид средств измерений представлен на рисунках 1 - 5.
Место нанесения заводского номера
Место нанесения заводского номера

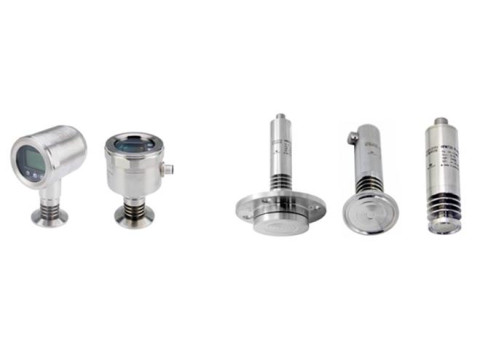

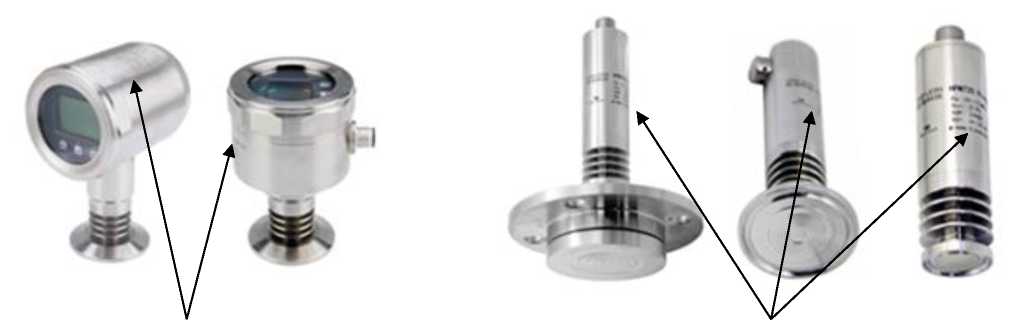

Рисунок 1 - Общий вид преобразователей модели АРМ 140
Место нанесения заводского номера Место нанесения заводского номера

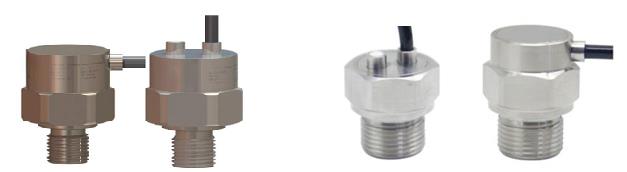

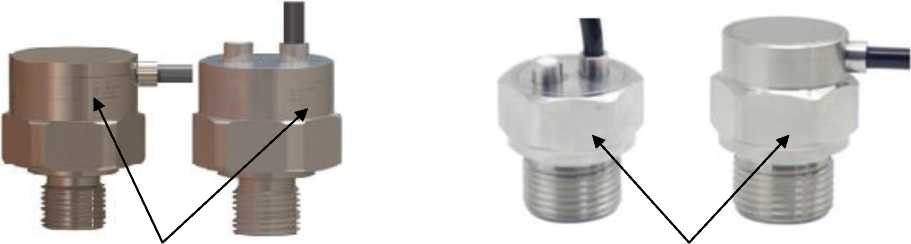

Рисунок 2 - Общий вид преобразователей модели АРМ 150
Рисунок 3 - Общий вид преобразователей модели АРМ 160
Место нанесения заводского номера Место нанесения заводского номера

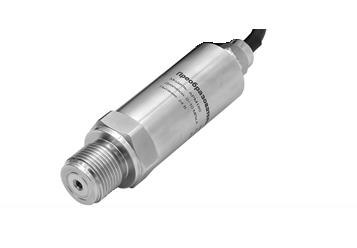

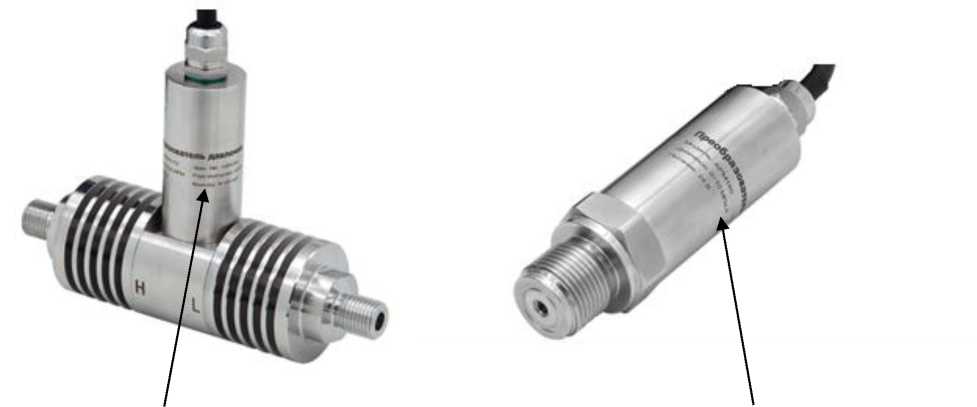

Рисунок 4 - Общий вид преобразователей Рисунок 5 - Общий вид преобразователей модели АРМ 170 модели АРМ 180
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений не предусмотрено.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО).
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ), МПа:1) 2) - модель АРМ 140-А - модель АРМ 140-G - модели АРМ 150-А, АРМ 160-А - модели АРМ 150-G, АРМ 160-G - модель АРМ 170-D - модель АРМ 180-А - модель АРМ 180-G |
от 0 до 2,5 от -0,1 до 2,5 от 0 до 4 от 0 до 40 от 0 до 2,5 от 0 до 6 от -0,1 до 100 |
|
Пределы допускаемой основной приведенной погрешности измерений давления, % ДИ:2) - модели АРМ 140, АРМ 160, АРМ 170 - модель АРМ 150 - модель АРМ 180 |
±0,253); ±0,5 ±0,5; ±1,0 ±0,154); ±0,25); ±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной изменением температуры окружающей среды от нормальных условий на 10 °С в пределах рабочих температур эксплуатации, % ДИ |
±0,5 |
|
Наименование характеристики |
Значение |
|
1) Указан ДИ от нижнего предела измерений до максимального верхнего предела измерений, конкретный ДИ выбирается при заказе согласно руководству по эксплуатации в пределах указанного ДИ. 2) Конкретное значение указано в паспорте преобразователя. 3) Кроме преобразователей модели АРМ 140А с верхними пределами измерений 10 кПа и 16 кПа. 4) Кроме преобразователей модели АРМ 180А с верхними пределами измерений 10 кПа, 16 кПа, 25 кПа, 40 кПа (с аналоговым выходным сигналом постоянного тока), модели АРМ 180G с диапазоном измерений от 0 до минус 10 кПа, верхним пределом измерений 100 МПа. 5) Кроме преобразователей модели АРМ 180А с верхними пределами измерений 10 кПа, 16 кПа, 25 кПа (с аналоговым выходным сигналом постоянного тока). | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более: - модели АРМ 150, АРМ 160, АРМ 170, АРМ 180 (при температуре окружающей среды +25 °С) - модель АРМ 140 (при температуре окружающей среды +35 °С) - атмосферное давление, кПа |
от +21 до +25 95 80 от 84 до 106,7 |
|
Параметры электропитания:1) - диапазон напряжений питания постоянного тока, В - номинальное напряжение питания от источника постоянного тока, В |
от 12 до 28; от 2,8 до 5,52) 24; 52) |
|
Выходные сигналы:1) - аналоговый силы постоянного тока, мА - аналоговый напряжения постоянного тока, В - цифровой3) |
от 4 до 20 от 0 до 5; от 0 до 10 RS-485 |
|
Потребляемая мощность, Вт не более |
0,65 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С4) - относительная влажность, %, не более: - модели АРМ 150, АРМ 160, АРМ 170, АРМ 180 (при температуре окружающей среды +25 °С) - модель АРМ 140 (при температуре окружающей среды +35 °С) - атмосферное давление, кПа |
от -30 до +855); от -40 до +85 95 80 от 84 до 106,7 |
|
Габаритные размеры (длина х высота х ширина), мм, не более: - модель АРМ 140 - модель АРМ 150 - модель АРМ 160 - модель АРМ 170 - модель АРМ 180 |
105x131x105 30x80x47 30x37x29 138x129x40 50,5x151x50,5 |
|
Масса, кг, не более |
0,9 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga Х |
|
Наименование характеристики |
Значение |
|
1) Конкретные значения указаны в паспорте. 2) Для преобразователей с выходным сигналом RS-485. 3) Для преобразователей модели АРМ 150, АРМ 160, АРМ 180. 4) При температуре ниже минус 20 °С возможно отсутствие показаний на жидкокристаллическом дисплее (для преобразователей моделей АРМ 140, АРМ 180, с возможностью поставки с жидкокристаллическим дисплеем), при этом работоспособность преобразователя сохраняется. 5) Для преобразователей модели АРМ 170. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи давления AKSENSE АРМ |
АРМ 1) |
1 шт. |
|
Комплект монтажных частей2) |
_ |
1 шт. |
|
Преобразователи давления AKSENSE АРМ. Руководство по эксплуатации |
АК-Л8-ТЯ-001 |
1 экз.3) |
|
Паспорт |
1 экз. | |
|
1) Обозначение в соответствии с условным обозначением преобразователя; 2) Поставляется по заказу; 3) Допускается прилагать 1 экз. на каждые 30 штук, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в пункте 5.2 «Наладка и включение» документа AK-AS-TR-001 «Преобразователи давления AKSENSE АРМ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной
поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»
Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
ТУ 26.51.43-001-75698308-2025 «Преобразователи давления AKSENSE АРМ.
Технические условия»
