Осциллографы цифровые RGK DO
| Номер в ГРСИ РФ: | 98021-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
Осциллографы цифровые RGK DO (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98021-26 | ||||||
| Действует | по 19.03.2031 | ||||||
| Наименование | Осциллографы цифровые | ||||||
| Модель | RGK DO | ||||||
| Модификации |
RGK DO1252 RGK DO2502 RGK DO1254 RGK DO2504 RGK DO702 RGK DO1002 RGK DO2002 RGK DO704 RGK DO1004 RGK DO2004 |
||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7318afd0-1c5f-ebf1-b52f-6535d9053491 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КИТАЙ, No. 19, Heming Road, Longwen Zone, Zhangzhou City, Fujian
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0036-2025 МП Государственная система обеспечения единства измерений. Осциллографы цифровые RGK DO. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98021-26: Описание типа
2026-98021-26.pdf
|
Скачать | 237.3 КБ | |
|
98021-26: Методика поверки
РВНЕ.0036-2025 МП
2026-mp98021-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Осциллографы цифровые RGK DO (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на аналого-цифровом преобразовании входных сигналов, регистрации данных и отображении полученной информации на жидкокристаллическом дисплее.

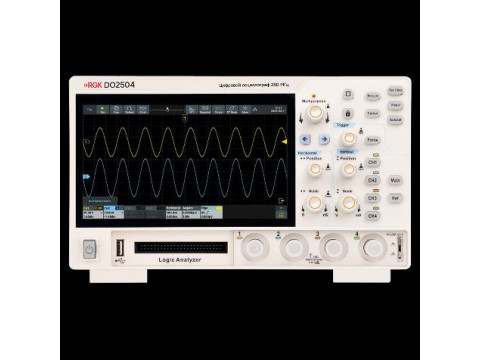

Конструктивно осциллографы состоят из пластикового корпуса с жидкокристаллическим дисплеем, кнопками управления и входными разъемами для подключения различных устройств.
Осциллографы выпускаются в следующих десяти модификациях: RGK DO1252, RGK DO2502, RGK DO1254, RGK DO2504, RGK DO702, RGK DO1002, RGK DO2002, RGK DO704, RGK DO1004, RGK DO2004, отличающихся метрологическими и техническими характеристиками.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид осциллографов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на осциллографы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.
Цветовая гамма корпуса приборов может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения
знака утверждения

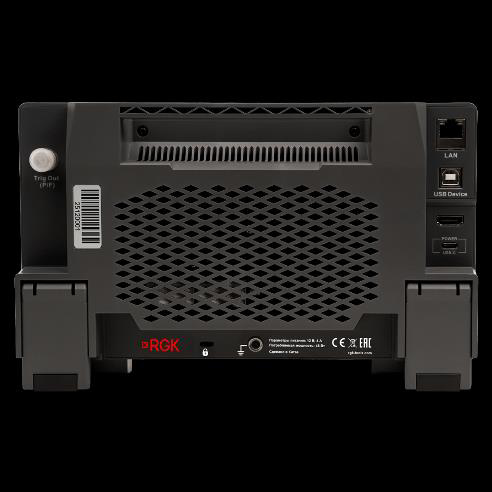

Место нанесения заводского номера

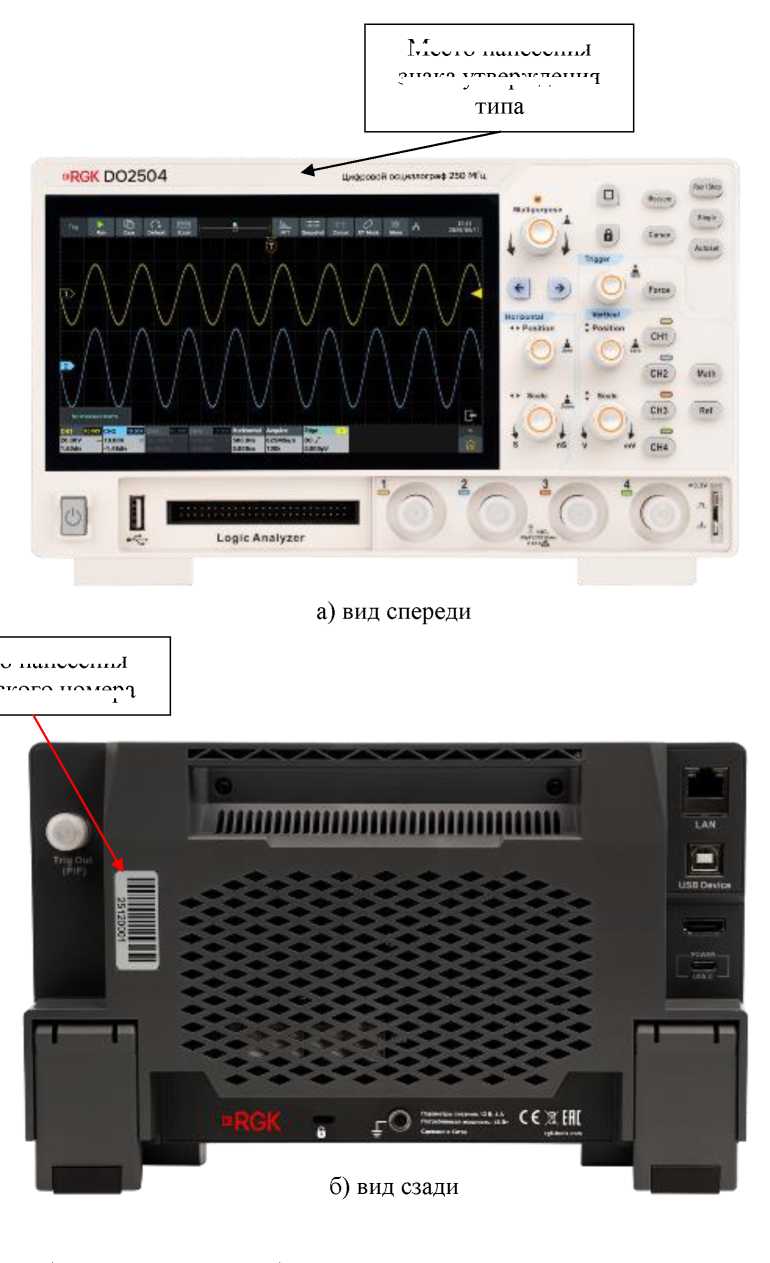

Рисунок 1 - Общий вид осциллографов с указанием места нанесения знака утверждения типа,
места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов является встроенным и необходимо для получения, обработки и отображении измерительной информации.
Конструкция осциллографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики осциллографов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО осциллографов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0.0.14 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5, для модификаций: - RGK DO1252, RGK DO2502, RGK DO1254, RGK DO2504 |
от 200 мкВ/дел до 10 В/дел |
|
- RGK DO702, RGK DO1002, RGK DO2002, RGK DO704, RGK DO1004, RGK DO2004 |
от 500 мкВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения, % - при Ко < 1 мВ |
3 |
|
- при Ко = 2 мВ |
2 |
|
- при Ко > 5 мВ |
1,5 |
|
Верхние пределы частоты полосы пропускания (-3 дБ), МГц, для модификаций: - RGK DO702, RGK DO704 |
70 |
|
- RGK DO1002, RGK DO1004 |
100 |
|
- RGK DO2002, RGK DO2004 |
200 |
|
- RGK DO1252, RGK DO1254 |
125 |
|
- RGK DO2502, RGK DO2504 |
250 |
|
Время нарастания переходной характеристики каждого из каналов для модификаций, нс, не более: - RGK DO702, RGK DO704 |
5 |
|
- RGK DO1002, RGK DO1004 |
3,5 |
|
- RGK DO2002, RGK DO2004 |
1,75 |
|
- RGK DO1252, RGK DO1254 |
2,8 |
|
- RGK DO2502, RGK DO2504 |
1,4 |
|
Диапазон установки коэффициента развертки, в последовательности 1-2-5 |
от 1 нс/дел до 1000 с/дел |
|
Пределы допускаемой относительной погрешности частоты |
±2,5-10-5 |
|
опорного генератора |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, для модификаций: - RGK DO1252, RGK DO2502, RGK DO702, RGK DO1002, RGK DO2002 |
2 |
|
- RGK DO1254, RGK DO2504, RGK DO704, RGK DO1004, RGK DO2004 |
4 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
|
- номинальное напряжение переменного тока, В |
230 |
|
- номинальное значение частоты переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
48 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
260х160х78 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус осциллографа любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой RGK DO |
- |
1 шт. |
|
Пассивный пробник |
- |
по количеству каналов |
|
Сетевой кабель |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
«Осциллографы цифровые RGK DO. Стандарт предприятия»
