Системы мониторинга коррозии и эрозии INTELSYS
| Номер в ГРСИ РФ: | 98025-26 |
|---|---|
| Производитель / заявитель: | ООО «ЭФФМАН», г. Челябинск |
Системы мониторинга коррозии и эрозии INTELSYS (далее по тексту - системы) предназначены для дистанционного измерения толщины стенок трубопроводов, резервуаров, фланцев и другого промышленного оборудования, подверженного коррозионному и эрозионному износу.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98025-26 | |||||||||
| Действует | по 19.03.2031 | |||||||||
| Наименование | Системы мониторинга коррозии и эрозии | |||||||||
| Модель | INTELSYS | |||||||||
| Модификации |
INTELSYS – WXY, где: W - количество точек контроля X - сеть передачи данных Y - способ сбора данных На испытании предоставлена : INTELSYS - A21 |
|||||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a13ece73-b94a-f965-8708-8fe7348dc3a1 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЭФФМАН», РОССИЯ, 456506, Челябинская обл., Сосновский р-н, п. Садовый, ул. Новоградская (жз Терема), д. 26
Поверка
| Методика поверки / информация о поверке |
РТ-МП-915-203-2025 Государственная система обеспечения единства измерений. Системы мониторинга коррозии и эрозии INTELSYS. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98025-26: Описание типа
2026-98025-26.pdf
|
Скачать | 280.9 КБ | |
|
98025-26: Методика поверки
РТ-МП-915-203-2025
2026-mp98025-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы мониторинга коррозии и эрозии INTELSYS (далее по тексту - системы) предназначены для дистанционного измерения толщины стенок трубопроводов, резервуаров, фланцев и другого промышленного оборудования, подверженного коррозионному и эрозионному износу.
Описание
Принцип работы систем основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля.
Конструктивно системы состоят из датчиков коррозии и эрозии U-WaveA (U-WaveA1LT06M - односенсорных или U-WaveAXLT06M - многосенсорных, где Х - количество сенсоров) (далее по тексту - датчиков), устанавливаемых непосредственно на объекте контроля; сетевой инфраструктуры и прикладного программного обеспечения.
Системы имеют следующую структуру обозначения:
INTELSYS - WXY, где INTELSYS - тип СИ;
W - количество точек контроля, с обозначением А - от 1 до 5 шт., В - от 6 до 10 шт., С - от 11 до 20 шт., D - от 21 до 50 шт., E - от 51 до 100 шт., F - от 101 шт;
X - сеть передачи данных, с обозначением 1 - проводная, 2 - беспроводная;
Y - способ сбора данных, с обозначением 0 - ручной, 1 - автоматический.
Внешний вид систем представлен на рисунке 1. Системы могут изготавливаться в цвете, отличающемся от приведенного на рисунке 1.
Пломбирование систем не предусмотрено.
Заводской номер систем в цифровом формате наносится на шильдик, расположенный на передней части корпуса датчиков. Заводской номер датчиков наносится на шильдик, расположенный на верхней части корпуса датчиков. Для многосенсорных датчиков заводской номер сенсоров наносится на внутреннюю поверхность крышки. Для односенсорных датчиков заводской номер сенсоров не указывается. Место нанесения заводских номеров систем и датчиков представлено на рисунке 2. Место нанесения заводского номера сенсоров представлено на рисунке 3. Нанесение знака поверки на системы не предусмотрено.

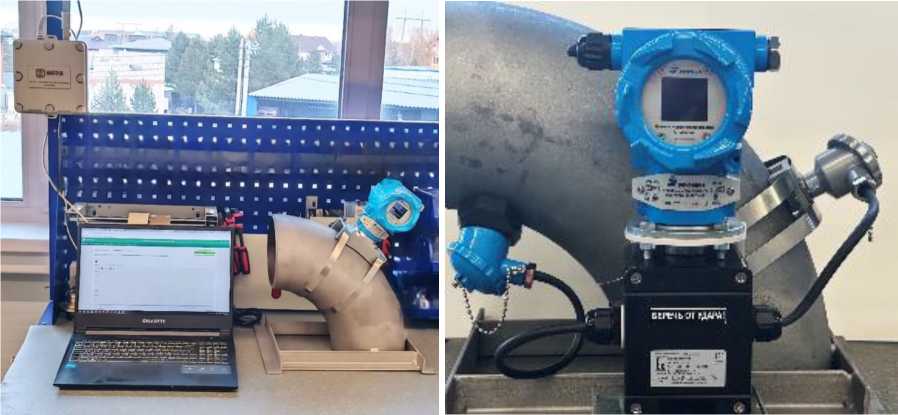

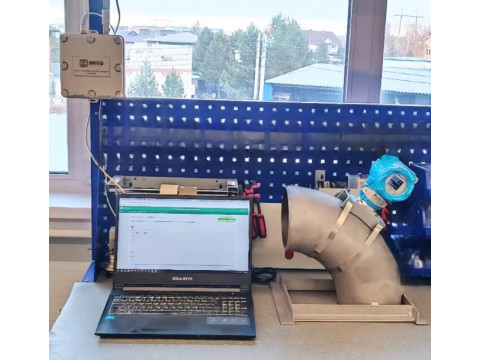

Рисунок 1 - Общий вид систем мониторинга коррозии и эрозии INTELSYS
Место нанесения
заводского номера датчика
Место нанесения заводского номера системы
Место нанесения знака утверждения типа

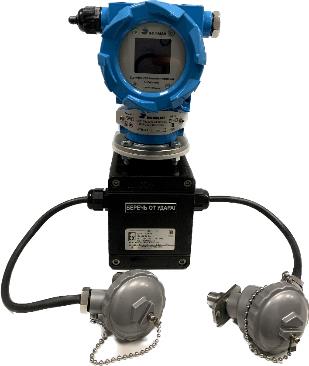

Рисунок 2 - Общий вид датчиков коррозии и эрозии U-WaveA (односенсорных и многосенсорных)

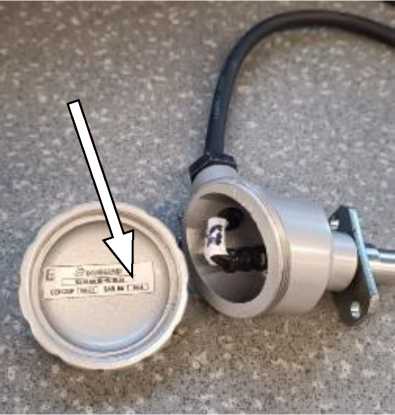

Рисунок 3 - Место нанесения заводского номера сенсоров для многосенсорных датчиков коррозии и эрозии U-WaveA
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) систем представляет из себя встроенное ПО и прикладное ПО. За метрологически значимое принимают встроенное ПО.
Встроенное ПО устанавливается на предприятии-изготовителе во время производственного цикла элементов систем на встроенное запоминающее устройство и не может быть изменено в процессе эксплуатации систем. Встроенное ПО осуществляет сбор, преобразование и обработку измерительной информации от ультразвуковых сенсоров, а также передачу измерительной информации на верхний уровень. Конструкция систем исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Прикладное ПО SOPA Lite предназначено для обработки, анализа и визуализации полученных данных от датчиков, а также формирования отчетов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
39 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений толщины, мм |
от 3 до 75 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Параметры электрического питания: - батарейный блок, В - напряжение постоянного тока, В |
от 8 до 15 от 24 до 36 |
|
Потребляемая мощность, В^А, не более - U-WaveA1LT06M - U-WaveAXLT06M* |
1 1 |
|
Габаритные размеры (ширина^длина^высота), мм, не более - Датчик U-WaveA1LT06M - Датчик U-WaveAXLT06M* (без учета сенсоров) - Сенсор |
150x145x166 150x206x373 90x130x90 |
|
Масса, кг, не более - Датчик U-WaveA1LT06M - Датчик U-WaveAXLT06M* (без учета сенсоров) - Сенсор |
2 3 0,15 |
|
Маркировка взрывозащиты: - Датчик U-WaveA1LT06M - Датчик U-WaveAXLT06M * |
0Ex ia IIC T3 Ga Х 0Ex ia IIC T3 Ga Х |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа - температура контролируемой поверхности, °С |
от -60 до +80 80 от 80 до 110 от -60 до +80 |
|
Примечание -*- X - количество сенсоров в многосенсорном датчике, от 2 до 16. | |
Знак утверждения типа
наносится шильдик, расположенный на передней части корпуса датчиков, способом износоустойчивой полноцветной печати и/или ударным способом, а также титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений______________________________________
|
№ |
Наименование |
Обозначение |
Количество |
|
1 |
Датчик коррозии и эрозии серии (односенсорный/ многосенсорный) |
U-WaveA (U-WaveA1LT06M/ U-WaveAXLT06M**) |
* |
|
2 |
Базовая станция/роутер/шлюз/ модем*** |
- |
Согласно заказу |
|
3 |
Программное обеспечение*** |
SOPA Lite |
Согласно заказу |
|
4 |
Руководство по эксплуатации |
Э-СМКиЭА.07.00.000.000 РЭ |
1 экз. |
|
5 |
Паспорт |
Э-СМКиЭА.01.00.000.000 ПС |
1 экз. |
|
Примечания: * - количество определяется в соответствии требованиями заказчика; * * - X - количество сенсоров в многосенсорном датчике, от 2 до 16; * ** - поставляется дополнительно по заказу. | |||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации Э-СМКиЭА.07.00.000.000 РЭ «Системы мониторинга коррозии и эрозии INTELSYS. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.66-002-55019825-2025 «Системы мониторинга коррозии и эрозии INTELSYS. Технические условия»
Локальная поверочная схема
Смотрите также
