Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ
| Номер в ГРСИ РФ: | 98029-26 |
|---|---|
| Производитель / заявитель: | ФГУП "Калужский электромеханический завод" (КЭМЗ), г. Калуга |
Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ (далее - анализатор) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и в воздухе рабочих зон, в том числе при контроле среднесуточных значений концентраций общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, РМ-1.0.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98029-26 | ||||||
| Действует | по 20.03.2031 | ||||||
| Наименование | Анализаторы взвешенных частиц в атмосферном воздухе автоматические | ||||||
| Модель | ПАЛАНТИР-ПМ | ||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 26c0a58f-02bb-f823-51f1-c6a60cf1ac78 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
AO «КЭМЗ», РОССИЯ, 248002, г. Калуга, ул. Салтыкова-Щедрина, д. 121
Поверка
| Методика поверки / информация о поверке |
МП 640-014-25 Государственная система обеспечения единства измерений. Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98029-26: Описание типа
2026-98029-26.pdf
|
Скачать | 202.8 КБ | |
|
98029-26: Методика поверки
МП 640-014-25
2026-mp98029-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ (далее - анализатор) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и в воздухе рабочих зон, в том числе при контроле среднесуточных значений концентраций общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, РМ-1.0.
Описание
Принцип действия - оптический, основан на измерении интенсивности рассеянного частицами пыли света. Луч от источника света просвечивает измерительный объем, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное частицами пыли излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, PM-1.0 с учетом плотности частиц пыли.
Конструктивно анализаторы выполнены в виде моноблока, в корпусе которого расположены измерительный датчик пыли, электронный блок и насос для прокачки пробы. Анализатор имеет встроенный сенсорный дисплей.
Основными элементами измерительного датчика пыли являются полупроводниковый лазер (источник света), измерительный объем, фотоприемник, оптическая система, формирующая лазерный луч, и оптическая система, фокусирующая рассеянный частицами свет на фотоприемник.
Электронный блок предназначен для обработки данных измерительного датчика пыли, хранения, отображения и передачи данных на внешнее устройство, а также управления работой анализатора.
Дополнительно в состав анализатора входят датчики параметров окружающей среды (температуры и влажности атмосферного воздуха).
Результаты измерений отображаются одновременно в измерительных каналах TSP, РМ-10, РМ-2.5, РМ-1.0. Данные с анализатора могут передаваться на внешние устройства через интерфейсы связи RS-485 по протоколу Modbus RTU и разъем RJ-45 (Ethernet) по протоколу Modbus TCP, а также через разъем HDMI.
Анализаторы применяются для непрерывного мониторинга состояния и загрязнения атмосферного воздуха как автономно, так и в составе постов наблюдения или аналитических комплексов.
В анализаторах предусмотрена пломбировка для ограничения доступа к местам настройки (регулировки) в виде пломбировочных наклеек.
Общий вид анализатора с указанием мест пломбировки представлен на рисунке 1.

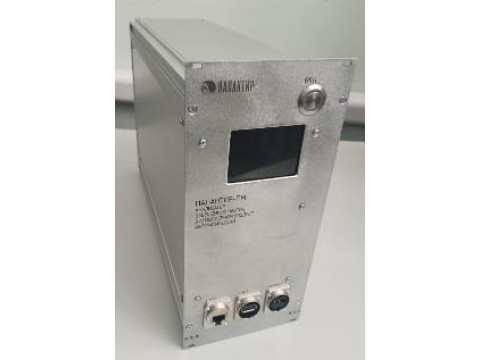

а) Вид анализатора спереди
Места пломбировки
Места пломбировки
Кнопка ВКЛ
Сенсорный дисплей
-I Разъем HDMI
_
Разъем RJ-45
Разъем USB
Штуцер «ПРОБА»
Штуцер «СБРОС»
Место нанесения маркировки
Клеммный блок «Х1» с интерфейса связи RS-485

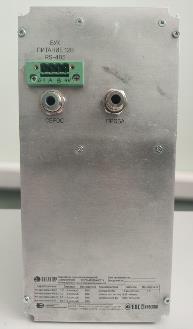

б) Вид анализатора сзади
Рисунок 1 - Общий вид анализатора
Идентификационные данные: наименование и тип анализатора, дата (месяц и год) производства, заводской номер в буквенно-цифровом формате, регистрационный номер и знак утверждения типа, а также его метрологические характеристики, торговый знак и сведения о предприятии-изготовителе включены в маркировку.
Маркировка на анализаторе выполнена лазерным методом в виде гравировки и наносится непосредственно на заднюю панель металлического корпуса анализатора, либо в виде накладного элемента (металлического шильда), прикрепляемого на заднюю панель корпуса анализатора, что позволяет обеспечить ее долговечность и сохранность на протяжении всего срока службы изделия. Маркировка представлена на рисунке 2.
Рисунок 2 - Маркировка анализатора
Место нанесения заводского номера
Место нанесения знака утверждения типа
Нанесение знака поверки непосредственно на анализаторы не предусмотрено.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое является полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PM SOFT |
|
Номер версии (идентификационный номер) ПО, не ниже |
V.2.6 |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, РМ-1.0, мг/м3 |
от 0,01 до 3 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общей пыли (TSP) и по фракциям РМ-10, РМ-2.5, РМ-1.0, % |
±20 |
|
Номинальный объемный расход отбираемой воздушной пробы, дм3/мин |
1,5 |
|
Пределы допускаемой относительной погрешности объемного расхода отбираемой воздушной пробы относительно номинального значения, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых частиц пыли, мкм |
от 0,35 до 40 |
|
Собственный фон, мг/м3, не более |
0,001 |
|
Напряжение питания от источника постоянного тока, В |
12 ± 2 |
|
Габаритные размеры, мм, не более: | |
|
- высота (с фитингами) |
262 |
|
- ширина |
122 |
|
- длина |
345 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +4 до +50 |
|
- относительная влажность окружающего воздуха при температуре | |
|
плюс 35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на маркировку анализатора в виде гравировки (рисунок 2) и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор взвешенных частиц в атмосферном воздухе автоматический |
ПАЛАНТИР-ПМ |
1 шт. |
|
Манипулятор с USB подключением (компьютерная мышь) |
_ |
1 шт. |
|
Комплект ЗИП-О |
_ |
1 компл. |
|
Паспорт |
ЯИУШ.413316.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ЯИУШ. 413316.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа ЯИУШ.413316.001РЭ «Анализатор взвешенных частиц в атмосферном воздухе автоматический ПАЛАНТИР-ПМ. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 3.1.2);
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ЯИУШ.413316.001ТУ «Анализаторы взвешенных частиц в атмосферном воздухе автоматические ПАЛАНТИР-ПМ. Технические условия».
