Измерители перемещений (деформаций) ИПД
| Номер в ГРСИ РФ: | 98034-26 |
|---|---|
| Производитель / заявитель: | ООО "Импульс", г.Иваново |
Измерители перемещений (деформаций) ИПД (далее - измерители) предназначены для измерений продольных перемещений (деформаций) образцов и изделий из черных и цветных металлов, композитов, пластмасс, резины, древесины в процессе испытания их на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98034-26 | |||||||||
| Действует | по 20.03.2031 | |||||||||
| Наименование | Измерители перемещений (деформаций) | |||||||||
| Модель | ИПД | |||||||||
| Модификации |
ИПДХ–Y–Z–W, где: ИПД - наименование типа средства измерений; Х - модификация измерителей (А: М); Y - наибольший предел измерений перемещений (деформаций); Z - категория точности для модификаций А (0,5; 1; 2); W - вариант исполнения для модификаций М (1; 2) На испытания представлены: ИПДА-800-0,5 ИПДМ-700-2 |
|||||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fc84d8cb-fb24-ee39-8d92-d9aaad3792d9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Импульс», РОССИЯ, 153012, Ивановская область, г. Иваново, ул. Свободная, д.2
Поверка
| Методика поверки / информация о поверке |
МП-918-2025 ГСИ. Измерители перемещений (деформаций) ИПД. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98034-26: Описание типа
2026-98034-26.pdf
|
Скачать | 202.9 КБ | |
|
98034-26: Методика поверки
МП-918-2025
2026-mp98034-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измерители перемещений (деформаций) ИПД (далее - измерители) предназначены для измерений продольных перемещений (деформаций) образцов и изделий из черных и цветных металлов, композитов, пластмасс, резины, древесины в процессе испытания их на растяжение, сжатие и изгиб.
Описание
Принцип действия измерителей перемещений (деформаций) ИПД основан на преобразовании изменения длины испытываемого образцы в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводится на экран пульта оператора.
Измерители состоят из следующих составных частей:
- модуль измерений перемещений (деформаций);
- цифровой микропроцессорный измерительный модуль (встроенный (в составе машины) или выносной);
- устройство ввода-вывода (встроенное (в составе машины) или выносное).
Цифровой микропроцессорный измерительный модуль состоит из следующих составных частей:
- микропроцессорный контроллер;
- блок питания;
- кабель соединительный;
- кабель питающий.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) может использоваться персональный компьютер (ноутбук, планшет, ПК и др. устройства) или пульт оператора (пульт). Измерители могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации осуществляются с помощью цифрового микропроцессорного измерительного модуля (далее по тексу - измерительный модуль), встроенного или выносного, и устройства ввода-вывода испытательной машины.
Схема обозначения модификации измерителей:
ИПДХ-Y-Z-W
Вариант исполнения для модификаций М (1; 2)
Категория точности для модификаций А (0,5; 1; 2)
Наибольший предел измерений перемещений (деформаций)
Модификация измерителей (А: М);
Наименование типа средства измерений
Особенности измерителей модификации А: автоматический режим управления (позиционирование измерительных щупов относительно середины образца, а также установки начальной расчётной длины образца (базовой длины) выполняется автоматически или с пульта оператора, открытие и раскрытие измерительных щупов осуществляется автоматически с помощью электропривода). Особенности измерителей модификации М: механический режим управления. Измерители модификации М изготавливаются в двух исполнениях: Исполнение 1 - с одним щупом и Исполнение 2 - с двумя щупами.
Заводской номер в числовом формате наносится на маркировочную табличку типографским способом, прикрепленную на корпус измерителя.
Общий вид измерителей представлен на рисунках 1 - 4. Общий вид маркировочной таблички показан на рисунке 5.
Нанесение знака поверки на измерители не предусмотрено. Пломбирование от несанкционированного доступа не предусмотрено.
Место нанесения маркировочной таблички

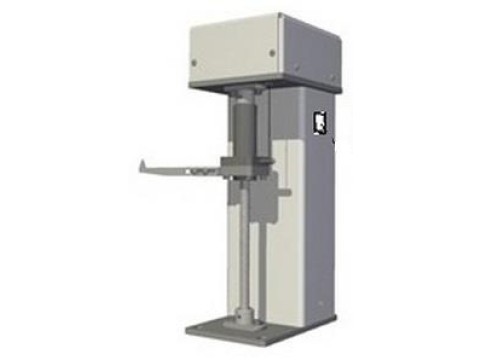

Рисунок 1 - Общий вид измерителей перемещений ИПДМ Исполнение 1 со встроенным измерительным модулем
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид измерителей перемещений ИПДМ Исполнение 1 с выносным измерительным модулем
Рисунок 3 - Общий вид измерителей перемещений ИПДМ Исполнение 2
Рисунок 4 - Общий вид измерителей перемещений ИПДА
Рисунок 5 - Общий вид маркировочной таблички
Место нанесения знака
утверждения типа
Программное обеспечение
Измерители функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IR Test |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0.0.20 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Характеристики |
Значения для модификаций | |||
|
ИПДМ-100 |
ИПДМ-700 |
ИПДМ-1000 |
ИПДМ-1500 | |
|
Диапазон измерений перемещений (деформаций), мм |
0 до 100 |
0 до 700 |
0 до 1000 |
от 0 до 1500 |
|
База образца1), мм: Исполнение 1 Исполнение 2 |
- от 10 до 50 |
от 10 до 500 |
от 10 до 800 |
от 10 до 1000 |
|
Пределы допускаемой погрешности измерений перемещений (деформаций), мм |
±(0,019+0,0019-Ь) — - измеренное перемещение (деформация) в мм | |||
|
Пределы допускаемого отклонения установки базы образца, мм |
±0,4 | |||
1) - конкретное значение базы образца указывается в паспорте
Таблица 3 - Метрологические характеристики
|
Характеристики |
Значения для модификаций | |||
|
ИПДА-300 |
ИПДА-500 |
ИПДА-800 |
ИПДА-1000 | |
|
Диапазон измерений перемещений (деформаций), мм |
от 0 до (300 - L0) |
от 0 до (500 - L0) |
от 0 до (800 - L0) |
от 0 до (1000 - L0) |
|
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) образца в диапазоне измерений от 0 до 300 мкм включ., мкм: - категория точности 0,5 - категория точности 1 - категория точности 2 |
±1,4 ±2,8 ±5,6 | |||
|
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) образца в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % - категория точности 0,5 - категория точности 1 - категория точности 2 |
±0,47 ±0,94 ±1,88 | |||
|
Диапазон воспроизведения базовой длины L0, мм1) |
от 10 до 300 |
от 10 до 500 |
от 10 до 800 |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведения базовой длины, % - категория точности 0,5 - категория точности 1 - категория точности 2 |
±0,4 ±0,8 ±1,6 | |||
1) - конкретное значение базовой длины Lo указывается в паспорте
Таблица 4 -Технические характеристики
|
Характеристики |
Значения для модификаций | |||||||
|
ИПДМ 100 |
ИПДМ-700 |
ИПДМ- 1000 |
ИПДМ-1500 |
ИПДА- 300 |
ИПДА-500 |
ИПДА- 800 |
ИПДА-1000 | |
|
Габаритные размеры (длина /ширина/ высота) измерителей перемещений |
180/ |
200/ |
200/ |
200/ |
760/ |
760/ |
760/ |
760/ |
|
(деформаций), мм, не |
150/ |
190/ |
190/ |
190/ |
320/ |
320/ |
320/ |
320/ |
|
более |
350 |
1700 |
2000 |
2200 |
1000 |
1200 |
1400 |
1600 |
|
Габаритные размеры (длина / ширина / высота) | ||||||||
|
измерительного модуля, | ||||||||
|
мм, не более |
250/1 |
50/120 |
350/150/320 | |||||
|
Масса, кг, не более -измерителей перемещений (деформаций) |
10 |
20 |
20 |
24 |
60 |
90 |
120 |
140 |
Продолжение таблицы 4
|
Характеристики |
Значения для модификаций |
|
Параметры электропитания: - напряжение переменного тока, В - частота, Гц |
220 ± 22 50 ± 1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - влажность, % - атмосферное давление, кПа |
от +15 до +25 от 20 до 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
1000 |
|
Срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист паспорта и руководство по эксплуатации и маркировочную табличку типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений ИПДМ
|
Наименование |
Обозначение |
Количество |
|
Измеритель перемещений (деформаций) ИПДМ |
_ |
1 шт. |
|
Комплект соединительных проводов |
_ |
1 компл. |
|
Устройство ввода-вывода1 |
_ |
1 шт. |
|
Измерительный модуль2 |
_ |
1 шт. |
|
Программное обеспечение IR Test3) |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Инструкция оператора |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) - Устройство ввода-вывода может быть встроенное (в составе машины) или выносное. 2)- Измерительный модуль может быть встроенный (в составе машины) или выносной 3) - ПО поставляется на CD или USB-flash носителе. | ||
Таблица 7 - Комплектность средства измерений ИПДА
|
Наименование |
Обозначение |
Количество |
|
Измеритель перемещений (деформаций) ИПДА |
_ |
1 шт. |
|
Комплект соединительных проводов |
_ |
1 компл. |
|
Устройство ввода-вывода 1 |
- |
1 шт. |
|
Программное обеспечение IR Test2) |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Инструкция оператора |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
1) Устройство ввода-вывода может быть встроенное (в составе машины) или выносное. 2) ПО поставляется на CD или USB-flash носителе. | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» документа Измерители перемещений (деформации) ИПД. руководство по эксплуатации.
Нормативные документы
ТУ 26.51.66-012-75911452-2024 «Измерители перемещений (деформаций) ИПД.
Технические условия».
