Установки пикнометрические ПУ-ИнКС
| Номер в ГРСИ РФ: | 98037-26 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | ЗАО НИЦ "Инкомсистем", г.Казань |
Установки пикнометрические ПУ-ИнКС (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона по Государственной поверочной схеме для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 для поверки и калибровки поточных преобразователей плотности жидкости, измерительных каналов плотности комплексных средств измерений в условиях эксплуатации и в составе поверочных стендов в условиях лаборатории.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98037-26 | |||||||||
| Наименование | Установки пикнометрические | |||||||||
| Модель | ПУ-ИнКС | |||||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2a2b5a17-ad24-9e26-202f-5c0a81a3d4f4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО НИЦ «ИНКОМСИСТЕМ», РОССИЯ, 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И
Поверка
| Методика поверки / информация о поверке |
МП 2302-0008-2025 ГСИ. Установки пикнометрические ПУ-ИнКС. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98037-26: Описание типа
2026-98037-26.pdf
|
Скачать | 261.4 КБ | |
|
98037-26: Методика поверки
МП 2302-0008-2025
2026-mp98037-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Установки пикнометрические ПУ-ИнКС (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона по Государственной поверочной схеме для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 для поверки и калибровки поточных преобразователей плотности жидкости, измерительных каналов плотности комплексных средств измерений в условиях эксплуатации и в составе поверочных стендов в условиях лаборатории.
Описание
К данному типу относятся установки пикнометрические ПУ-ИнКС с заводскими номерами № 002, 003.
Принцип действия установок основан на пикнометрическом методе измерения плотности с использованием металлических напорных пикнометров ARCСO ANUBIS.
Сущность метода состоит в определении масс известных объёмов жидкости, отобранных в пикнометр из трубопровода или гидравлического контура поверочного стенда в два соединённых последовательно пикнометра при температуре и давлении в трубопроводе с исследуемой жидкостью. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости.
Конструктивно установки состоят из следующих основных частей: основного корпуса установки, электронных весов и набора гирь в транспортных кейсах. В основном корпусе установки размещен комплект металлических пикнометров, технологические трубопроводы, запорные краны, термокарманы для термопреобразователей, преобразователь давления, цифровой термометр в комплекте с термопреобразователями сопротивления и индикатор расхода. Также в корпусе установки размещаются гибкие рукава высокого давления с быстросъёмными соединениями. Корпус установки и кейсы для транспортировки весов и гирь выполнены из легких композитных материалов и снабжены ручками для переноски. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью или гидравлическому контуру поверочного стенда, в случае применения установки в условиях лаборатории.
В состав установок входят средства измерений утвержденного типа. Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на пластину из нержавеющей стали на технологическом боксе установки (рисунок 2) методом лазерной гравировки.
Общий вид установки показан на рисунке 1.
Пломбирование установки не предусмотрено.

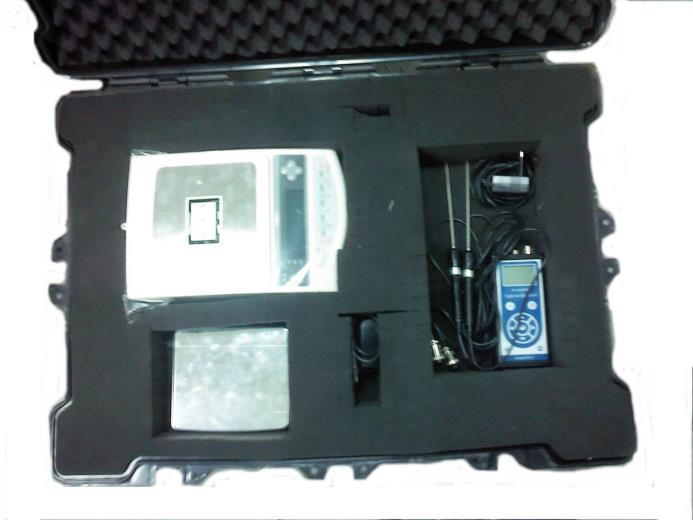

Рисунок 1 - Общий вид установки пикнометрической ПУ-ИнКС
Рисунок 2 - Макет пластины на технологическом боксе
Технические характеристики
Таблица 1 - Метрологические характеристики установок
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 550 до 1200 |
|
Границы доверительной абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- рабочее давление исследуемой жидкости, МПа, не более: |
10,0 |
|
- температура исследуемой жидкости, °С |
от 0 до +80 |
|
- температура окружающей среды, °С: | |
|
а) при отборе пробы жидкости в пикнометры |
от -35 до +50 |
|
б) при взвешивании пикнометров |
по спецификации на весы |
|
- относительной влажность окружающей среды, % не более: | |
|
а) при отборе пробы жидкости в пикнометры |
100 |
|
б) при взвешивании пикнометров |
по спецификации на весы |
|
Маркировка взрывозащиты | |
|
- манометра электронного для точных измерений |
0Ex ia IIB T6 Ga X |
|
- термометра цифрового малогабаритного |
0Ex ia IIA T6 Ga X |
|
Масса установки, кг, не более |
50 |
|
Габаритные размеры установки, мм (основной кейс), не более: | |
|
- высота |
355 |
|
- ширина |
560 |
|
- длина |
860 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы установки, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
25000 |
Знак утверждения типа
наносится на пластину из нержавеющей стали на технологическом боксе установки методом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
Установка пикнометрическая в составе: |
ПУ-ИнКС |
1 шт. |
|
Пикнометры напорные, регистрационный № 95389-25 |
ARCCO ANUBIS |
2 шт. |
|
Термометр цифровой малогабаритный в комплекте с двумя термопреобразователями сопротивления, регистрационный № 68355-17 |
ТЦМ 9410 / ТТЦ |
1 шт. |
|
Манометр электронный для точных измерений, регистрационный № 61041-15 |
МТИ-100 |
1 шт. |
|
Индикатор расхода |
_ |
1 шт. |
|
Весы неавтоматического действия, регистрационный № 49845-12 |
AJ |
1 шт. |
таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Гири класса точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный № 58020-14, 1 кг, 2 кг |
_ |
3 шт. |
|
Комплект технологических трубопроводов с запорной арматурой, двумя термокарманами для установки термопреобразователей сопротивления, с местом подключения преобразователя давления, гибкие шланги высокого давления с быстросъемными соединениями |
_ |
1 комплект |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в п. 1.4 «Устройство и работа установки» руководства по эксплуатации «Установка пикнометрическая ПУ-ИнКС».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603.
