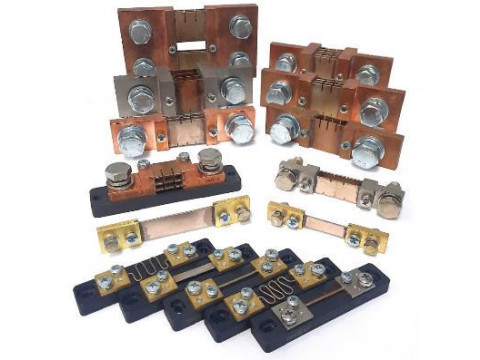

Шунты измерительные стационарные взаимозаменяемые SV
| Номер в ГРСИ РФ: | 98038-26 |
|---|---|
| Категория: | Шунты |
| Производитель / заявитель: | ООО "СКБ электротехнического приборостроения", г.С.-Петербург |
Шунты измерительные стационарные взаимозаменяемые SV (далее - шунты) предназначены для преобразования значений постоянного тока в пропорциональное падение напряжения номиналом 60 или 75 мВ показывающих и регистрирующих приборов, функционирующих в цепях постоянного тока, применяемых на различных объектах промышленности.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98038-26 | |||||||||||||||||||||
| Действует | по 20.03.2031 | |||||||||||||||||||||
| Наименование | Шунты измерительные стационарные взаимозаменяемые | |||||||||||||||||||||
| Модель | SV | |||||||||||||||||||||
| Модификации |
SV75/SV60 - (ХХХХ)1 - Х2 - (ХХ)3 - (ХХ)4, где: SV75/SV60 - тип шунта: SV75 – номинальное падение напряжения 75 мВ; SV60 – номинальное падение напряжения 60 мВ; (ХХХХ)1 - номинальное значение силы постоянного тока, А; Х2 - условное обозначение пределов допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току; (ХХ)3 - конструктивное исполнение; (ХХ)4 - Климатическое исполнение (основное исполнение не обозначается): Т2 – для тропического климата; MU3 – для макроклиматических районов с морским климатом. На испытания представлены: SV75-0001A-D-01-Т2 SV75-1500A-D-11 SV60-0001A-D-01 SV60-1500A-D-10-Т2 SV75-0010A-A-01-Т2 SV75-1000A-А-09 |
|||||||||||||||||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c0000cf9-496f-338f-b488-29e8baf5c919 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «СКБ ЭП», РОССИЯ, 196140, г. Санкт-Петербург, вн. тер. г. поселок Шушары, тер. Пулковское, ул. Кокколевская, дом 1, стр. 1, помещение 42-Н
Поверка
| Методика поверки / информация о поверке |
СКБ 160.00.00.000 МП ГСИ. Шунты измерительные стационарные взаимозаменяемые SV. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98038-26: Описание типа
2026-98038-26.pdf
|
Скачать | 138.8 КБ | |
|
98038-26: Методика поверки
СКБ 160.00.00.000 МП
2026-mp98038-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Шунты измерительные стационарные взаимозаменяемые SV (далее - шунты) предназначены для преобразования значений постоянного тока в пропорциональное падение напряжения номиналом 60 или 75 мВ показывающих и регистрирующих приборов, функционирующих в цепях постоянного тока, применяемых на различных объектах промышленности.
Описание
Принцип действия шунтов основан на законе Ома и заключается в создании на заранее рассчитанном резистивном элементе падения напряжения, пропорционального величине протекающего через него тока.
Конструктивно шунты выполнены в виде проволоки, пластин или стержней, впаянных твердым припоем в наконечники из меди или латуни. Шунты имеют отверстия для подключения потенциальных и токовых зажимов.
Структура условного обозначения исполнений шунтов:
|
SV75/SV60 |
- |
ХХХХ |
- |
Х |
- |
ХХ |
- |
ХХ |
Тип шунта:
SV75 - номинальное падение напряжения 75 мВ;
SV60 - номинальное падение напряжения 60 мВ.
Номинальное значение силы постоянного тока, А:
0001А, 1А500, 0002А, 2А500, 0003А, 0004А, 0005А, 0006А,
7А500, 0010А, 0015А, 0020А, 0025А, 0030А, 0040А, 0050А,
0060А, 0075А, 0100А, 0150А, 0200А, 0250А, 0300А, 0400А,
____________0500А, 0600А, 0750А, 1000А, 1500А._____________
Условное обозначение пределов допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току:
А - 0,2 (только для шунтов типа SV75);
_______________________________D - 0,5.________________________________
Конструктивное исполнение:
01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 80, 82, 85, 86, 89, 91 (только для шунтов типа SV75);
______________01, 02, 05, 06, 09, 10 (только для шунтов типа SV60).______________
Климатическое исполнение (основное исполнение не обозначается): Т2 - для тропического климата;
MU3 - для макроклиматических районов с морским климатом.
Заводской номер наносится на шунт методом гравировки в виде цифрового кода.

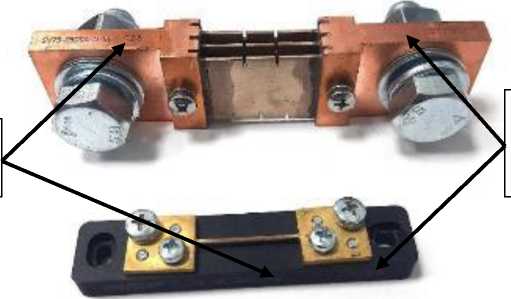

Общий вид шунтов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на шунты в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) шунтов не предусмотрено.

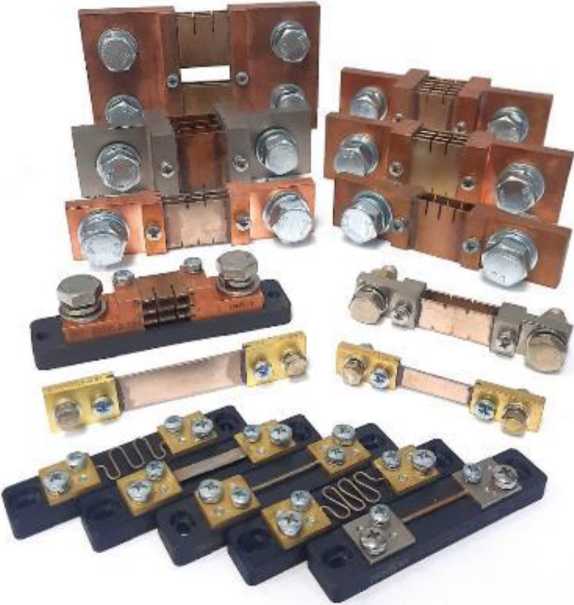

а) Общий вид шунтов

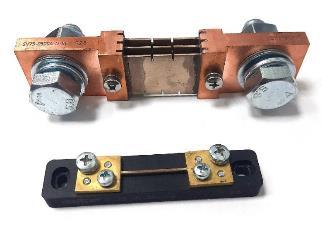

Место нанесения заводского номера
Место нанесения знака утверждения типа
б) Место нанесения знака утверждения типа и места нанесения заводского номера на шунты
Рисунок 1 - Общий вид шунтов с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения силы постоянного тока, А 1) |
1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500;600;750; 1000; 1500 |
|
Номинальные значения электрического сопротивления постоянному току, мкОм, для исполнений 2): | |
|
- SV75-XXXX-X-XX-XX |
75000;50000;37500; 30000; 25000; 18750; 15000;12500;10000;7500;5000;3750;3000; 2500;1875;1500;1250;1000; 750; 500; 375; 300; 250; 187,5; 150; 125; 100; 75; 50 |
|
- SV6O-XXXX-X-XX-XX |
60000; 40000; 30000; 24000; 20000; 15000; 12000;10000;8000; 6000; 4000; 3000; 2400; 2000;1500; 1200; 1000; 800; 600; 400; 300; 240; 200; 150; 120; 100; 80; 60; 40 |
|
1) В зависимости от заказа, фактическое значение указано в паспорте на шунт. 2) В зависимости от номинального значения силы постоянного тока, фактическое значение указано в паспорте на шунт. | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности для исполнений: - SV75-XXXX-A-XX-XX - SV75-XXXX-D-XX-XX; SV6O-XXXX-D-XX-XX |
0,2 0,5 |
|
Пределы допускаемой основной относительной погрешности электрического сопротивления постоянному току, %, для исполнений: - SV75-XXXX-A-XX-XX - SV75-XXXX-D-XX-XX; SV6O-XXXX-D-XX-XX |
±0,2 ±0,5 |
|
Пределы допускаемой вариации значений электрического сопротивления постоянному току шунтов, появляющейся вследствие возникновения термоэлектродвижущей силы при номинальной токовой нагрузке, %, для исполнений: - SV75-XXXX-A-XX-XX - SV75-XXXX-D-XX-XX; SV60-XXXX-D-XX-XX |
±0,10 ±0,25 |
|
Пределы допускаемой дополнительной погрешности сопротивления постоянному току вызванной отклонением температуры от нормальных условий, в диапазоне рабочих температур, на каждые 10 °С, % |
±0,1 |
|
Нормальные условия измерений: - шунты с основным климатическим исполнением и MU3: - температура окружающей среды, °С - относительная влажность, % - шунты с климатическим исполнением Т2: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 от +22 до +32 от 45 до 85 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, для исполнений, не более: - SV75-XXXX-X-XX-XX - SV60-XXXX-X-XX-XX |
от 95х16х6 до 180х100х50 от 95x16x6 до 165х50х50 |
|
Масса, кг, для исполнений, не более: - SV75-XXXX-X-XX-XX - SV60-XXXX-X-XX-XX |
от 0,10 до 2,80 от 0,10 до 1,50 |
|
Условия эксплуатации: - шунты с основным климатическим исполнением: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +40 °С, %, не более - шунты с климатическим исполнением Т2: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +40 °С, %, не более - шунты с климатическим исполнением MU3: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +40 °С, %, не более |
от -50 до +60 98 от -50 до +60 98 от -40 до +50 98 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
150000 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на поверхность шунтов любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Шунт измерительный стационарный взаимозаменяемый |
SV |
1 шт. |
|
Паспорт для исполнений: - SV60-XXXX-X-XX-XX - SV75-XXXX-X-XX-XX |
060.ХХ.ХХ.000 ПС 060.ХХ.ХХ.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
160.00.00.000 РЭ |
1 экз.1) |
|
Комплект токовых и потенциальных зажимов |
- |
1 шт. |
|
1) Допускается поставлять 1 экземпляр на партию в один адрес. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование шунтов» руководства по эксплуатации 160.00.00.000 РЭ «Шунты измерительные стационарные взаимозаменяемые SV. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.82-160-41770454-2024 «Шунты измерительные стационарные
взаимозаменяемые SV. Технические условия».
