Термоанализаторы INSPIRION
| Номер в ГРСИ РФ: | 98041-26 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen ION Engineering Technologies LTD.", Китай |
Термоанализаторы INSPIRION (далее - термоанализаторы) предназначены для измерений температуры, удельной теплоты фазовых переходов и массы жидких, твердых и порошкообразных материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98041-26 | |||||||||||||||||||||
| Действует | по 20.03.2031 | |||||||||||||||||||||
| Наименование | Термоанализаторы | |||||||||||||||||||||
| Модель | INSPIRION | |||||||||||||||||||||
| Модификации |
DSC DSC Plus DSC Pro STA STA Plus STA Pro На испытания представлены: DSC, исп. L DSC Plus, исп. U DSC Plus, исп. C STA, исп. HT |
|||||||||||||||||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5d75b0de-a418-1a00-0596-4b49736155ba | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Shenzhen ION Engineering Technologies LTD, КИТАЙ, 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП 2416-0063-2025 ГСИ. Термоанализаторы INSPIRION. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98041-26: Описание типа
2026-98041-26.pdf
|
Скачать | 174.2 КБ | |
|
98041-26: Методика поверки
МП 2416-0063-2025
2026-mp98041-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Термоанализаторы INSPIRION (далее - термоанализаторы) предназначены для измерений температуры, удельной теплоты фазовых переходов и массы жидких, твердых и порошкообразных материалов.
Описание
К настоящему типу средств измерений относятся термоанализаторы следующих модификаций: DSC (исполнения A, C, U, L), DSC Plus (исполнения A, C, U, L), DSC Pro, STA (исполнения ST, HT), STA Plus, STA Pro, которые отличаются друг от друга метрологическими характеристиками и техническими характеристиками (диапазон показаний температуры, диапазон скорости нагрева, массогабаритные характеристики).
Термоанализаторы модификаций DSC, DSC Plus, DSC Pro состоят из измерительного блока с калориметрическими ячейками, размещенными внутри программно-управляемой печи, системы контроля температуры образца, системы контроля атмосферы образца, конструктивно расположенных в одном металлическом корпусе.
Принцип действия термоанализаторов модификаций DSC, DSC Plus, DSC Pro, STA, STA Plus, STA Pro заключается в сравнении тепловых потоков от пустого тигля и тигля с исследуемым веществом при температуре фазового перехода, а для модификаций STA, STA Plus, STA Pro также в измерении массы образца в процессе нагрева. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового перехода.
Конструктивно термоанализаторы модификаций STA, STA Plus, STA Pro выполнены в металлическом корпусе, в котором смонтирована высокотемпературная печь, электронная схема управления и контроллер газовых потоков. Также внутри корпуса у анализаторов модификаций STA, STA Plus, STA Pro расположены весы в термостатируемом кожухе.
На задней панели термоанализаторов модификаций DSC, DSC Plus, DSC Pro, STA, STA Plus, STA Pro расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.
Нанесение знака поверки на термоанализаторы не предусмотрено. Заводской номер, состоящий из букв и арабских цифр, наносится на корпус термоанализаторов в виде наклейки. Место нанесения заводского номера на корпус термоанализаторов представлено на рисунке 2.
Общий вид термоанализаторов INSPIRION представлен на рисунке 1. Пломбирование термоанализаторов не предусмотрено.
б)
в)
г)
д) е)

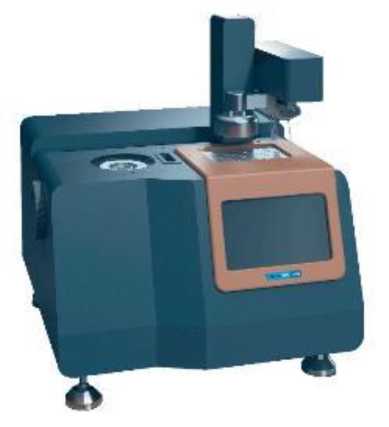

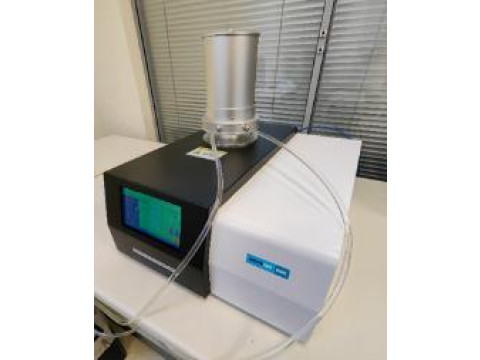

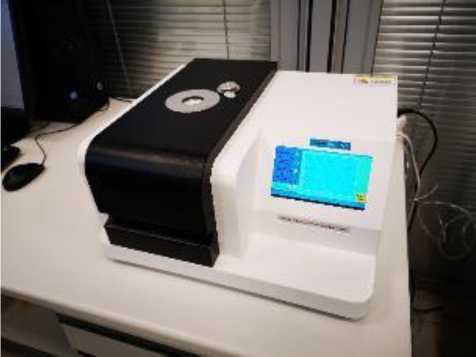

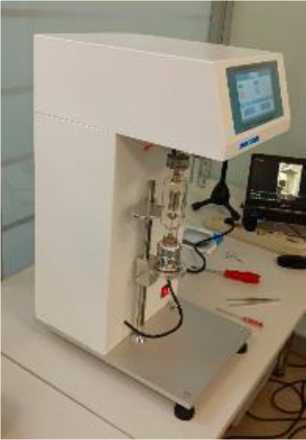

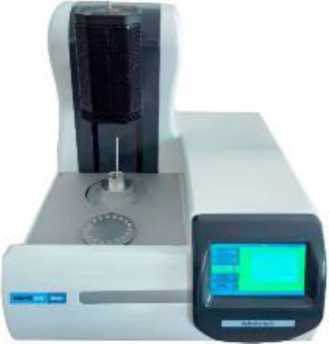

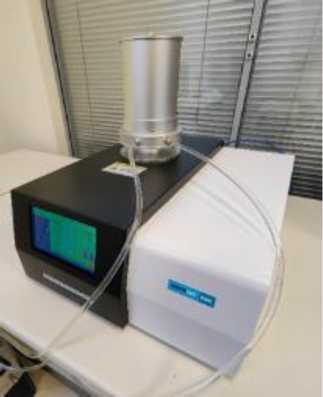

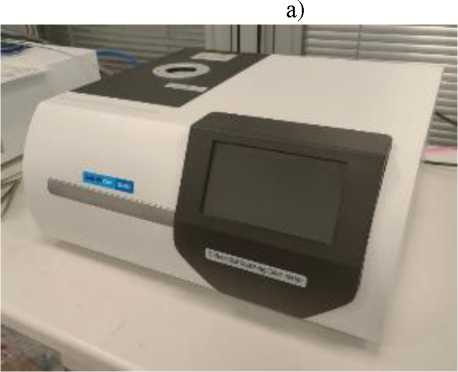

Рисунок 1 - Общий вид термоанализаторов INSPIRION а) - модификация INSPIRION DSC, б) - модификация INSPIRION STA, в) - модификация INSPIRION DSC Plus, г) - INSPIRION STA Plus д) - модификация INSPIRION DSC Pro, е) - INSPIRION STA Pro
Wnrhen KJS 1 rqinjvwKj tadmotogiB LTD
Differential scanning calorimeter IHSPIKION DSC Plus 5/N IN2SO/1412
Dale: 2025.07
Electric Power 220V1 22V. 4(1 A. SflHi

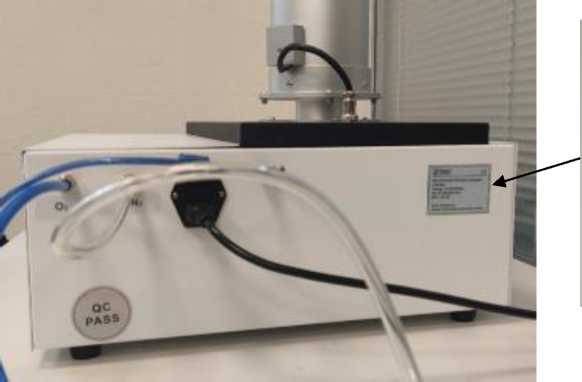

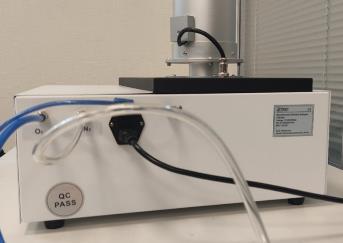

Рисунок 2 - Место нанесения заводского номера, место маркировки наименования и серийного номера (аналогичное фото задней стороны термоанализаторов, где наклейка)
Программное обеспечение
Программное обеспечение термоанализаторов состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера. Встроенное ПО термоанализаторов разработано изготовителем специально для решения задач измерения температуры, теплоты фазовых переходов, массы, и идентифицируется при включении термоанализатора путем вывода на экран наименования версии программного обеспечения. Встроенное ПО является полностью метрологически значимым. Автономное ПО термоанализаторов позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение в зависимости от модификации | |||||||
|
DSC |
DSC Plus |
DSC Pro |
STA |
STA |
Plus |
STA Pro | ||
|
Идентификационное наименование ПО |
встроенное |
автономное |
встроенное |
автономное | ||||
|
DSC Touch |
TA Explorer |
STA Touch |
TA Explorer | |||||
|
Номер версии (идентификационный номер ПО) |
1.0х |
2.x |
1.x |
2.x | ||||
* Версия встроенных ПО «DSC Touch», «STA Touch» и автономного ПО «TA Explorer» имеет числовые значения для «х» от 0 до 9. Метрологически значимая часть «DSC Touch», «STA Touch» и автономного ПО «TA Explorer» остается неизменной и в версии ПО обозначается «1.0», «1.» и «2.» соответственно.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение в зависимости от модификации | |||||
|
DSC |
DSC Plus |
DSC Pro |
STA |
STA Plus |
STA Pro | |
|
Диапазон измерений температуры фазовых переходов, °С |
от +25 до +450 |
от +25 до +770 | ||||
|
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С - в диапазоне температур от 25 °С до 300 °С вкл.; - в диапазоне температуры св. 300 °С до 450 °С вкл.; - в диапазоне температуры св. 450 °С до 770 °С |
±1,5 ±1,5 - |
±1 ±1 - |
±3 ±6 ±6 |
±2 ±5 ±5 | ||
|
Диапазон измерений удельной теплоты фазовых переходов, Дж/г |
от 10 до 1000 | |||||
|
Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % |
±5 |
±3 |
±8 |
±5 | ||
|
Диапазон измерений массы, мг |
- |
3000 |
1000 | |||
|
Пределы допускаемой относительной погрешности измерений массы, % |
- |
±1 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение в зависимости от модификации | ||||||||||||
|
DSC |
DSC Pro |
DSC Plus |
STA |
STA Plus |
STA Pro | ||||||||
|
Исполнение |
A |
C |
U |
L |
- |
A |
C |
U |
L |
ST |
HT |
- |
- |
|
Диапазон показаний температуры, °С |
от +20 до +550 |
от -40 до +550 |
от -70 до +550 |
от -120 до +550 |
от +20 до +600 |
от +20 до +60 0 |
от -40 до +60 0 |
от -70 до +60 0 |
от -150 до +60 0 |
от +25 до +1000 |
от +25 до +1500 |
от +25 до +1500 |
от +25 до +1000 |
|
Диапазон скорости нагрева, °С/мин |
от 1 до 80 |
от 0,1 до 200,0 |
от 0,1 до 100,0 |
от 1 до 80 |
от 1 до 100 |
от 0,1 до 50,0 | |||||||
|
Разрешение по массе, мг |
- |
0,01 |
0,001 | ||||||||||
|
Параметры электрического питания: | |||||||||||||
|
Наименование характеристики |
Значение в зависимости от модификации | ||||||||||||
|
DSC |
DSC Pro |
DSC Plus |
STA |
STA Plus |
STA Pro | ||||||||
|
Исполнение |
A |
C |
U |
L |
- |
A |
C |
U |
L |
ST |
HT |
- |
- |
|
- напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50±1 | ||||||||||||
|
Потребляемая мощность, ВА, не более |
1500 | ||||||||||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
490 270 440 |
510 530 430 |
505 486 222 |
440 490 400 |
550 486 532 |
380 300 700 | |||||||
|
Масса, кг, не более |
20 |
19 |
20 |
14 |
16 |
40 | |||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +35 от 30 до 80 |
от +15 до +25 от 30 до 80 | |||||||||||
Таблица 4 -Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность термоанализаторов INSPIRION
|
Наименование |
Обозначение |
Количество |
|
Термоанализатор (в зависимости от модификации/исполнения) |
INSPIRION |
1 шт. |
|
Руководство по эксплуатации «Термоанализаторы INSPIRION (мод. DSC, DSC Plus, DSC Pro)» |
- |
1 экз. |
|
Руководство по эксплуатации «Термоанализаторы INSPIRION (мод. STA, STA Plus, STA Pro)» |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Термоанализаторы INSPIRION (мод. DSC, DSC Plus, DSC Pro)», разделы 2, 5;
в Руководстве по эксплуатации «Термоанализаторы INSPIRION (мод. STA, STA Plus, STA Pro)», разделы 4, 7.
Нормативные документы
Государственная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твёрдых тел в диапазоне температуры от 260 до 1800 К, утвержденная приказом Росстандарта от 28.12.2024 № 3155;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 29.01.2026 № 147;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 04.07.2022 № 1622;
Стандарт предприятия «Shenzhen ION Engineering Technologies LTD».
