Ротаметры Sekee RM
| Номер в ГРСИ РФ: | 98052-26 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | ООО ТД "Технодар", г. Петрозаводск |
Ротаметры Sekee RM (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98052-26 | ||||||||||||
| Действует | по 23.03.2031 | ||||||||||||
| Наименование | Ротаметры | ||||||||||||
| Модель | Sekee RM | ||||||||||||
| Модификации |
условное обозначение Sekee RM XXX-Y; где XXX - номинальный диаметр, DN, от 15 до 200 Y - идентификатор использования в отраслях: R – применение в судовой отрасли; Р – общепромышленное применение |
||||||||||||
| Приказы |
№559 от
23.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ae5adb07-a4dd-0c1b-edff-534ef9f6a447 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
OOO НПО «Технодар», РОССИЯ, 185034, Республика Карелия, г. Петрозаводск, пер. 6-й Гвардейский (Ключевая р-н), д. 7А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1807-208-2025 ГСИ. Ротаметры Sekee RM. Методика поверки.
(с 23.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98052-26: Описание типа
2026-98052-26.pdf
|
Скачать | 164.6 КБ | |
|
98052-26: Методика поверки
РТ-МП-1807-208-2025
2026-mp98052-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Ротаметры Sekee RM (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Описание
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Положение поплавка передается на индикатор магнитным способом. Показание расхода отображается при помощи механического отсчетного устройства стрелочного типа. Ротаметры могут выпускаться с жидкокристаллическим дисплеем.
Ротаметры выпускаются с фланцевым, резьбовым или clamp присоединением к трубопроводу.
По способу монтажа на трубопровод ротаметры могут выпускаться в вертикальном или горизонтальном исполнении. В горизонтальном исполнении в ротаметре используется демпфирующее устройство.
Структура условного обозначения ротаметров представлена ниже.
Sekee RM | xXx | - | X ~
1 2
1 - номинальный диаметр, DN, от 15 до 200;
2 - идентификатор использования в отраслях:
R - применение в судовой отрасли
Р - общепромышленное применение
Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART, цифровым по протоколу ModBus.
Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в буквенно-цифровом формате на отсчетное устройство методом печати, а также на металлическую табличку методом лазерной гравировки, которая крепится на корпус ротаметра. Макет таблички представлен на рисунке 3. Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на крышку отсчетного устройства и корпуса в соответствии с рисунком 2. Нанесение знака поверки на средство измерений не предусмотрено.

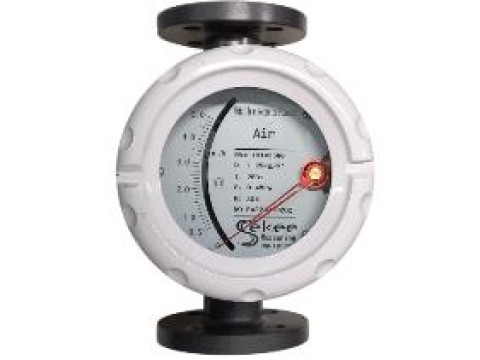

Рисунок 1 - Общий вид ротаметров
Место пломбировки от несанкционированного доступа
Рисунок 2 - Место пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
ООО "Технодар" тел.: 8 800 250 00 16, https://sekee.ru
Measuring equipment
Sekee RM-XXX-X
Cep.№ .
Дата изгЛ XX.XXXX Погр. изм.: Х.Х % PN XX МПа, IPXX Питание: 24 V DC измеряемая среда:
Темп. мэм. среды от -XX до +ХХХ°С ТУ 26/51.52-001-86039744-2024
Место нанесения серийного номер;
Рисунок 3 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в цифровой или аналоговый сигналы. Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО, не ниже |
D8.XX |
|
Примечание - «X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1), м3 /ч |
от 0,01 до 200,0 |
|
Диапазон измерений объемного расхода газов2), м3 /ч |
от 0,3 до 3000,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объёмного расхода жидкости и газа, % |
±2,5; ±1,53) |
|
Пределы основной допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±1 |
|
Динамический диапазон |
1:10 |
|
Пределы допускаемой дополнительной приведенной к диапазону токового выхода погрешности преобразования расхода в значение выходного унифицированного аналогового сигнала постоянного тока при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, % |
±1 |
|
1) Диапазон объёмных расходов жидкости указан для воды при температуре 20 °С. 2) Диапазон объёмных расходов газа указан для воздуха при температуре 20 °С и давлении 101,3 кПа. 3) При специальной калибровке | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 200 |
|
Выходные сигналы: - токовый, мА - цифровой |
от 4 до 20 RS-485 (Modbus); HART1) |
|
Напряжение питания постоянного тока, В |
от 18 до 32 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Максимальное давление измеряемой среды, МПа |
10,0 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
400 380 300 |
|
Температура измеряемой среды, °С |
от -40 до +180 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации: - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
от -50 до +85 от 84 до 106,7 95 |
|
1) По заказу | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
180000 |
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом и на ротаметр методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр |
Sekee RM |
1 шт. |
|
Паспорт |
26.51.52-001-86039744-2024.ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.52-001-86039744-2024.РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2. «Принцип работы и устройство ротаметра» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 26.51.52-001-86039744-2024 «Ротаметры Sekee RM. Технические условия»
