Датчики деформации струнные SG
| Номер в ГРСИ РФ: | 98054-26 |
|---|---|
| Производитель / заявитель: | ООО НТЦ «Комплексные системы мониторинга» (КСМ), г. Санкт-Петербург |
Датчики деформации струнные SG (далее - датчики) предназначены для измерений относительных деформаций растяжения и сжатия в железобетонных конструкциях.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98054-26 | |||||||||||||||||||||
| Действует | по 23.03.2031 | |||||||||||||||||||||
| Наименование | Датчики деформации струнные | |||||||||||||||||||||
| Модель | SG | |||||||||||||||||||||
| Модификации |
ISSO-SG2-150 ISSO-SG2X-150 ISSO-SG3-150 ISSO-SG4-150 ISSO-SG4X-150 ISSO-SG4-250 |
|||||||||||||||||||||
| Приказы |
№559 от
23.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 57c667a8-848e-a236-37c6-3c973ebc5dee | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО НТЦ «Комплексные системы мониторинга», РОССИЯ, 192102, г. Санкт-Петербург, вн.тер.г. муниципальный округ Волковское, ул. Фучика, д. 4, литера К, помещ. 12Н, офис 408
Поверка
| Методика поверки / информация о поверке |
МП-009-2025 ГСИ. Датчики деформации струнные SG. Методика поверки.
(с 23.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98054-26: Описание типа
2026-98054-26.pdf
|
Скачать | 181.1 КБ | |
|
98054-26: Методика поверки
МП-009-2025
2026-mp98054-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Датчики деформации струнные SG (далее - датчики) предназначены для измерений относительных деформаций растяжения и сжатия в железобетонных конструкциях.
Описание
Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле.
Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.
Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемой деформации с учетом определенной постоянной. Выходной сигнал снимается с помощью измерительного усилителя (например, регистратора данных портативного VWANALYZER, рег. № в ФИФ ОЕИ 66170-16).
К настоящему типу средств измерений относятся датчики деформации струнные SG, выпускаемые в модификациях, которые различаются способами установки. Модификации ISSO-SG2-150, ISSO-SG2X-150, ISSO-SG3-150 используются для измерения деформаций на поверхности конструкции. Модификации ISSO-SG4-150, ISSO-SG4X-150, ISSO-SG4-250 используются для измерения деформаций в бетонных конструкциях. Общий вид датчиков представлен на рисунках 1 - 6.

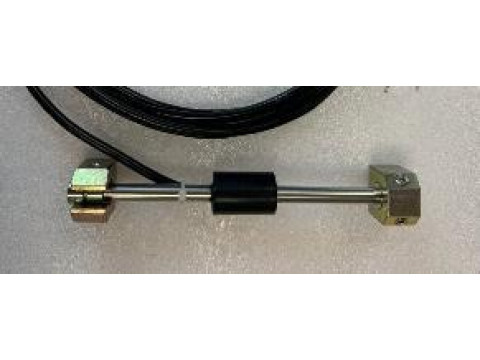

Рисунок 1 - Общий вид датчика модификации ISSO-SG2-150
Рисунок 2 - Общий вид датчика модификации ISSO-SG2X-150
Рисунок 3 - Общий вид датчика модификации ISSO-SG3-150
Рисунок 4 - Общий вид датчика модификации ISSO-SG4-150

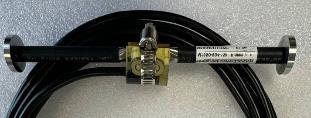

Рисунок 5 - Общий вид датчика модификации ISSO-SG4X-150

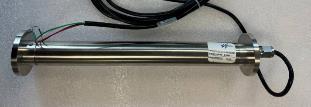

Рисунок 6 - Общий вид датчика модификации ISSO-SG4-250
Идентификация датчиков осуществляется методом визуального осмотра маркировочной этикетки, прикрепленной на трубку из нержавеющей стали, отображающей информацию о модификации датчика, заводском номере, дате изготовления.
Заводской номер в числовом и буквенном формате наносится типографским способом на маркировочную этикетку. Нанесение знака поверки на средство измерений не предусмотрено. Место нанесения маркировочной этикетки на примере датчика модификации ISSO-SG3-150 представлено на рисунке 7.
Рисунок 7 - Место нанесения маркировочной этикетки на примере датчика модификации
ISSO-SG3-150
Обозначение мест нанесения заводского номера на маркировочной этикетке представлены на рисунке 8.
Место нанесения
заводского номера
Рисунок 8 - Место нанесения заводского номера
Пломбировка датчиков не предусмотрена, предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока эпоксидной смолой.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификации |
Модификация | |
|
ISSO-SG2-150, ISSO-SG2X-150, ISSO-SG3-150, ISSO-SG4-150, ISSO-SG4X-150 |
ISSO-SG4-250 | |
|
Диапазон измерений относительной деформации на 1 м, мкм |
от -1500 до 1500 |
от -1250 до 1250 |
|
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации, % |
±0,1 |
±0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификации |
Модификация |
Модификация | |
|
ISSO-SG2-150, ISSO-SG3-150, ISSO-SG4-150 |
ISSO-SG4-250 |
ISSO-SG4X-150, ISSO-SG2X-150 | |
|
Диапазон выходного сигнала, Гц |
от 620 до 1150 |
от 1400 до 3400 |
от 620 до 1150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +80 | ||
|
Степень защиты по ГОСТ 14254-2015 |
IP 65 |
IP 68 | |
|
Габаритные размеры (длинахдиаметр), мм, не более |
155x20 |
250x50 |
155x20 |
|
Масса, кг, не более |
0,3 |
1,0 |
0,3 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, часов, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Датчик деформации струнный SG |
модификация в зависимости от заказа |
1 |
|
Паспорт |
_ |
1 |
|
Формуляр |
_ |
1 |
|
Руководство по эксплуатации |
26.51.66-001-05877021-2024.РЭ1 26.51.66-001-05877021-2024.РЭ2 |
1 |
Сведения о методах измерений
приведены в разделе 3 Руководства по эксплуатации 26.51.66-001-05877021-2024.РЭ1 «Руководство по эксплуатации. Датчик деформации струнный модель ISSO-SG2, SG2X, SG3», разделе 3 Руководства по эксплуатации 26.51.66-001-05877021-2024.РЭ2 «Руководство по эксплуатации. Датчик деформации струнный модель ISSO-SG4-150/SG4-250/SG4X».
Нормативные документы
ТУ 26.51.66-001-05877021-2024 «Датчики деформации струнные SG. Технические условия»
