Преобразователи аналоговых сигналов измерительные НПТ-5
| Номер в ГРСИ РФ: | 98069-26 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Преобразователи аналоговых сигналов измерительные НПТ-5 (далее - преобразователи) предназначены для измерений и преобразования выходных сигналов от термопреобразователей сопротивления в виде электрического сопротивления постоянного тока в сигналы силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98069-26 | |||||||||||||||||||||
| Действует | по 24.03.2031 | |||||||||||||||||||||
| Наименование | Преобразователи аналоговых сигналов измерительные | |||||||||||||||||||||
| Модель | НПТ-5 | |||||||||||||||||||||
| Модификации |
НПТ-5 Х1 . Х2 . Х3 . Х4, где: Х1 - Конструктивное исполнение Х2 - Пределы допускаемой основной приведенной к диапазону измерений и преобразования погрешности Х3 - Тип НСХ входного сигнала по ГОСТ 6651 Х4 - Тип схемы подключения На испытания представлены: НПТ-5БК.0,25.50М.4 НПТ-5.0,1.Pt100.2 НПТ-5М12.0,25.50П.3 |
|||||||||||||||||||||
| Приказы |
№561 от
24.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c79f30a4-af32-cec3-2be4-76072365d1d1 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н Богородицкий, проезд Заводской, . д.2Б; ООО «Завод № 423», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, пр-д Заводской, стр. 2 «Б»
Поверка
| Методика поверки / информация о поверке |
РТ-МП-92-207-2026 ГСИ. Преобразователи аналоговых сигналов измерительные НПТ-5. Методика поверки
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98069-26: Описание типа
2026-98069-26.pdf
|
Скачать | 213.6 КБ | |
|
98069-26: Методика поверки
РТ-МП-92-207-2026
2026-mp98069-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Преобразователи аналоговых сигналов измерительные НПТ-5 (далее - преобразователи) предназначены для измерений и преобразования выходных сигналов от термопреобразователей сопротивления в виде электрического сопротивления постоянного тока в сигналы силы постоянного тока.
Описание
Принцип действия преобразователей основан на измерении электрического сопротивления постоянного тока, получаемого от первичных преобразователей (датчиков) температуры, которое преобразуется микропроцессорным модулем в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Конструктивно преобразователи выполнены в пластмассовых корпусах с разъемами типа DIN 43650 и М12, а также в бескорпусном исполнении (печатная плата с электронными компонентами) для установки в клеммные головки или соединительные коробки датчиков температуры.
Структура и расшифровка условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.
НПТ-5 Х . Х . Х . Х
Рисунок 1 - Структура условного обозначения преобразователей
Таблица 1 - Расшифровка структуры условного обозначения преобразователей
|
Позиция |
Код |
Описание |
|
1 |
отсутствует М12 БК |
Конструктивное исполнение с разъемами типа DIN 43650; с разъемами типа М12; бескорпусное (печатная плата с электронными компонентами) |
|
2 |
0,1 0,25 |
Пределы допускаемой основной приведенной к диапазону измерений и преобразования погрешности ±0,1 % ±0,25 % |
|
3 |
50М 100М 50П 100П РТ100 PT500 РТ1000 |
Тип НСХ входного сигнала по ГОСТ 6651: 50М (а=0,00428 °C-1); 100М (а=0,00428 °C-1); 50П (а=0,00391 °С-1); 100П (а=0,00391 °С-1); Pt100 (а=0,00385 °C-1); Pt500(a=0,00385 °C-1); Pt1000 (а=0,00385 °C-1) |
|
4 |
2 3 4 |
Тип схемы подключения: двухпроводная; трёхпроводная; четырёхпроводная |
Общий вид преобразователей приведён на рисунках 2-4. Допускается изготовление преобразователей с другим цветом корпуса.
Пломбирование преобразователей не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносятся типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем. Заводской номер преобразователей НПТ-5 и НПТ-5М12 наносится на корпус, как показано на рисунках 2-3. Заводской номер преобразователей НПТ-5БК наносится на печатную плату, как показано на рисунке 4. Нанесение знака поверки на корпус преобразователя не предусмотрено конструкцией.

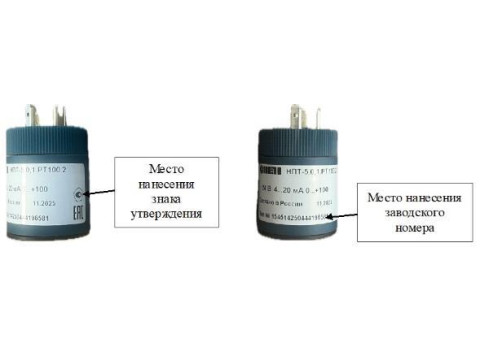

Рисунок 2 - Общий вид преобразователей в исполнении НПТ-5

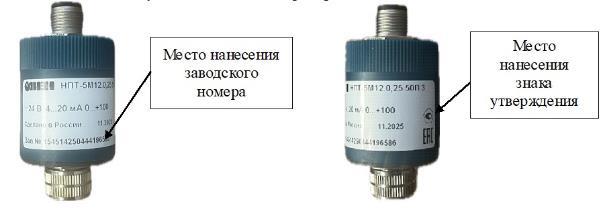

Рисунок 3 - Общий вид преобразователей в исполнении НПТ-5М12

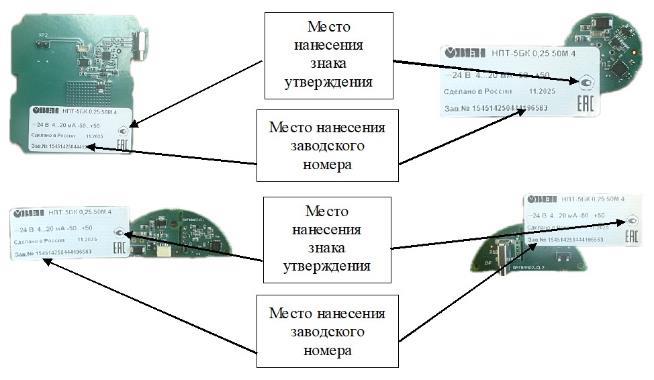

Рисунок 4 - Общий вид преобразователей в исполнении НПТ-5БК
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения - недоступны.
Технические характеристики
Метрологические и основные технические характеристики преобразователей приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики _______________________________________
|
Тип входного сигнала |
Диапазон измерений и преобразования1) , °С |
Диапазон выходных сигналов, мА |
Пределы допускаемой основной2) приведенной к диапазону измерений и преобразования3) погрешности (Y), % |
|
Термопреобразователи сопротивления ГОСТ 6651-2009 | |||
|
50П (а=0,00391 °С-1) |
от -200 до +850 |
от 4 до 20 |
±0,25 |
|
100П (а=0,00391 °С-1) |
от -200 до +850 |
±0,1; ±0,25 | |
|
Pt100 (а=0,00385 °С-1) |
от -200 до +850 |
±0,1; ±0,25 | |
|
Pt500 (а=0,00385 °C-1) |
от -200 до +850 |
±0,1; ±0,25 | |
|
Pt1000 (а=0,00385 °C-1) |
от -200 до +850 |
±0,1; ±0,25 | |
|
50М (а=0,00428 °C-1) |
от -180 до +200 |
±0,25 | |
|
100М (а=0,00428 °C-1) |
от -180 до +200 |
±0,1; ±0,25 | |
|
1) Указаны предельные значения диапазона измерений и преобразований. Диапазон измерений настраивается в соответствии с заказом внутри предельного диапазона измерений. Минимальный интервал диапазона преобразований равен 100 °С; Максимальный интервал диапазона преобразований для 50П (а=0,00391 °С-1), 100П (а=0,00391 °С-1), Pt100 (а=0,00385 °С-1), Pt500 (а=0,00385 °C-1) и Pt1000 (а=0,00385 °C-1) равен 600 °С; 2) Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5^y; 3) Диапазон преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов преобразований. Нормирующим значением для основной погрешности является диапазон, указанный в паспорте на преобразователь, но не менее 100 °С. | |||
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: температура окружающей среды, °С относительная влажность воздуха без конденсации, % |
от +15 до +30 от 30 до 80 |
|
Рабочие условия применения: температура окружающей среды, °С - для НПТ-5 и НПТ-5М12 - для НПТ-5БК относительная влажность воздуха без конденсации, % |
от -40 до +60 от -40 до +85 от 20 до 98 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры, не более: - для НПТ-5, мм - для НПТ-5М12, мм - для НПТ-5БК (ДхВхШ), мм |
034,0x54,4 034,0x68,5 71,2x69,2x14,0 |
|
Масса, кг, не более |
0,11 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на корпус преобразователей НПТ-5 и НПТ-5М12 и на печатную плату преобразователей НПТ-5БК типографским методом, методом гравировки, или другим методом, не ухудшающим качеств, а также на титульный лист Паспорта и Руководства по эксплуатации типографским способом.
Комплектность
Преобразователи поставляются в комплекте в соответствии с таблицей 5.
аблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговых сигналов измерительный |
В соответствии с заказом (таблица 1) |
1 шт. |
|
Паспорт и Гарантийный талон |
КУВФ.405541.013 ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.405541.013 РЭ |
1 экз. |
|
Комплект крепежных элементов для преобразователей НПТ-5 |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе «4 Использование по назначению» Руководства по эксплуатации КУВФ.405541.013 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ТУ 26.51.43-009-46526536-2024. Преобразователи аналоговых сигналов измерительные НПТ-5. Технические условия.
