Нутромеры RGK
| Номер в ГРСИ РФ: | 98071-26 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Фирма "Guilin Guanglu Measuring Instrument Co., Ltd.", Китай |
Нутромеры RGK (далее - нутромеры) предназначены для измерений внутренних размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98071-26 | |||||||||
| Действует | по 24.03.2031 | |||||||||
| Наименование | Нутромеры | |||||||||
| Модель | RGK | |||||||||
| Модификации |
NI-18 NI-35 NI-50 NI-160 На испытания представлены: NI-18 исп. 1 NI-160 исп. 1 |
|||||||||
| Приказы |
№561 от
24.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b6fc80e6-074e-11bd-4466-63d56ab2c9e4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Guilin Guanglu Measuring Instrument Co., Ltd., КИТАЙ, 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi
Поверка
| Методика поверки / информация о поверке |
МП-604-2024 ГСИ. Нутромеры RGK. Методика поверки
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98071-26: Описание типа
2026-98071-26.pdf
|
Скачать | 195.8 КБ | |
|
98071-26: Методика поверки
МП-604-2024
2026-mp98071-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Нутромеры RGK (далее - нутромеры) предназначены для измерений внутренних размеров деталей.
Описание
Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, индикатора часового типа, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию и центрирующего мостика.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются в следующих модификациях: NI-18, NI-35, NI-50, NI-160, которые отличаются между собой диапазонами измерений и техническими характеристиками, и в исполнениях 1 и 2, отличающихся метрологическими характеристиками.
ГП RGK
Товарный знак наносится на паспорт нутромеров типографским методом,
а также на циферблат отсчетного устройства нутромера краской или в виде наклейки. Цвет товарного знака может отличаться.
Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на термоизолирующую накладку державки с помощью гравировки, наклейки или типографским способом и на боковую поверхность корпуса отчетного устройства краской, травлением, наклейкой или лазерной маркировкой в виде цифрового обозначения, состоящего из арабских цифр. Однозначная идентификация заводского номера производится по номеру, нанесенному на державку. Заводской номер отсчетного устройства указывается в паспорте на нутромер.
Нанесение знака поверки на средство измерений и пломбирование нутромеров не предусмотрено.
Общий вид нутромеров представлен на рисунках 1 - 4.
Места нанесения заводских номеров представлены на рисунке 5.

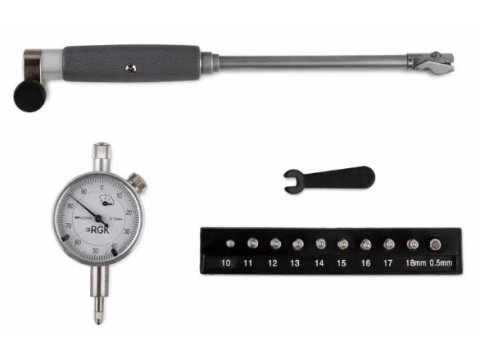

Рисунок 1 - Общий вид нутромеров модификации NI-18

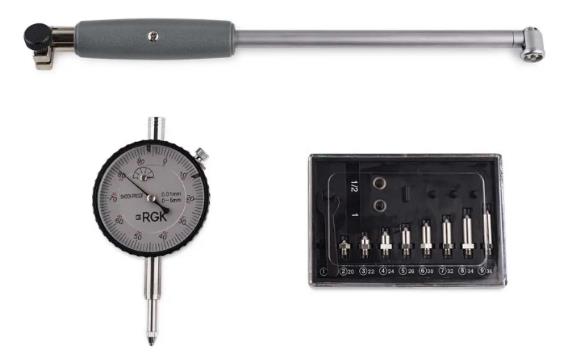

Рисунок 2 - Общий вид нутромеров модификации NI-35

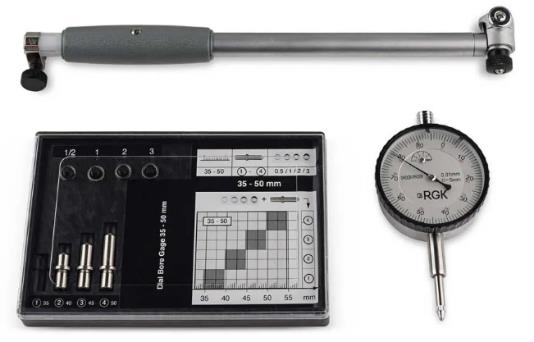

Рисунок 3 - Общий вид нутромеров модификации NI-50

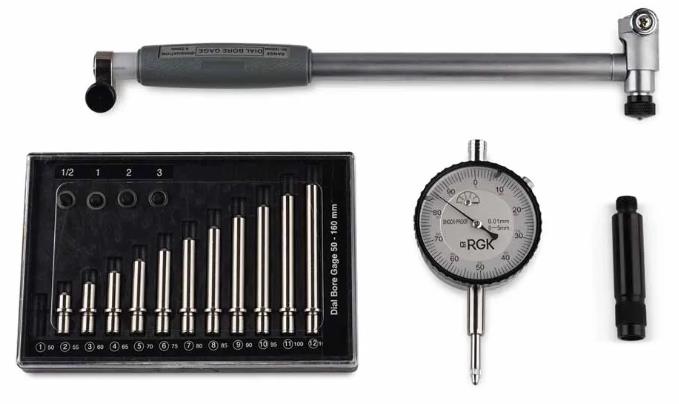

Рисунок 4 - Общий вид нутромеров модификации NI-160
Место нанесения заводского номера

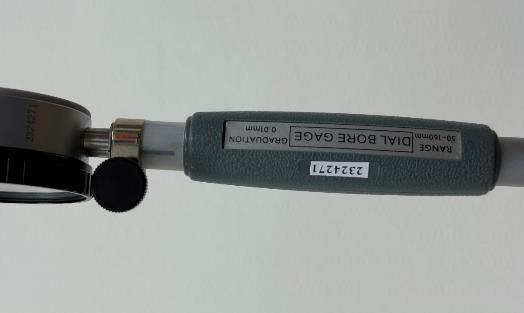

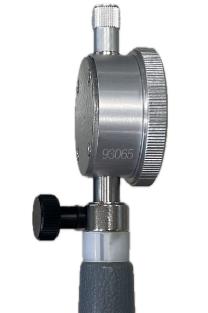

Рисунок 5 - Места нанесения заводских номеров на нутромеры и отсчетные устройства
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Модифик ация |
Диапазон измерений нутромера, мм |
Отсчетное устройство |
Размах показан ий, мм, не более |
Пределы допускаемой абсолютной погрешности, мм, на любом участке диапазона измерений, мм |
Пределы допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм |
Измерительное усилие, Н | |||||
|
Диапазон измерени й, мм |
Цена деления, мм |
0,1 |
1 |
нутроме ра |
центрир ующего мостика | ||||||
|
исполн ение 1 |
исполн ение 2 |
исполн ение 1 |
исполне ние 2 | ||||||||
|
NI-18 |
от 10 до 18 |
от 0 до 3 |
0,01 |
0,003 |
±0,005 |
±0,008 |
_ |
_ |
±0,003 |
от 2,5 до 4,5 |
от 5,0 до 8,5 |
|
NI-35 |
от 18 до 35 |
от 0 до 5 |
±0,010 |
±0,012 | |||||||
|
NI-50 |
от 35 до 50 | ||||||||||
|
NI-160 |
от 50 до 160 |
_ |
_ |
от 5,0 до 9,0 |
от 9,5 до 16,0 | ||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | |||
|
от 10 до 18 |
от 18 до 35 |
от 35 до 50 |
от 50 до 160 | |
|
Наибольшая глубина измерений, мм |
100 |
125 |
150 | |
|
Наименьшее перемещение измерительного стрежня, мм |
0,8 |
1,5 |
4,0 | |
|
Параметр шероховатости Ra, мкм, не более: - измерительных поверхностей стержней - опорных поверхностей центрирующего мостика |
0,16 0,63 | |||
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
NI-18 |
260 |
40 |
60 |
0,3 |
|
NI-35 |
350 |
50 |
60 |
0,3 |
|
NI-50 |
1200 |
60 |
60 |
0,7 |
|
NI-160 |
1200 |
160 |
80 |
0,8 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +19 до +21 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нутромер RGK |
_ |
1 шт. |
|
Индикатор часового типа |
_ |
1 шт. |
|
Сменные измерительные стержни |
_ |
1 компл. |
|
Приставочные шайбы1) |
_ |
1 компл. |
|
Ключ |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
1) В комплект к нутромерам модификации NI-18 не входят. | ||
Сведения о методах измерений
приведены в разделе 4 «Указания по эксплуатации» паспорта «Паспорт. Нутромер RGK».
Нормативные документы
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd. «Нутромеры RGK».
