Датчики температуры и влажности QF
| Номер в ГРСИ РФ: | 98091-26 |
|---|---|
| Категория: | Датчики влажности |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Датчики температуры и влажности QF (далее - датчики) предназначены для измерений температуры воздушной среды, а также относительной влажности окружающего воздуха и различных газообразных сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98091-26 | |||||||||
| Наименование | Датчики температуры и влажности | |||||||||
| Модель | QF | |||||||||
| Модификации |
QFA2020 QFM2160 |
|||||||||
| Приказы |
№593 от
26.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 78e61c95-ab81-64bb-0aa0-5c875fabb46f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Siemens AG, ГЕРМАНИЯ, Werner von Siemens str. 5091052 Erlangen
Поверка
| Методика поверки / информация о поверке |
МП-796-2025 ГСИ. Датчики температуры и влажности QF. Методика поверки.
(с 26.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98091-26: Описание типа
2026-98091-26.pdf
|
Скачать | 132.3 КБ | |
|
98091-26: Методика поверки
МП-796-2025
2026-mp98091-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики температуры и влажности QF (далее - датчики) предназначены для измерений температуры воздушной среды, а также относительной влажности окружающего воздуха и различных газообразных сред.
Описание
Конструктивно датчики представляют собой электронное устройство, помещенное в пластиковый корпус, внутри которого расположены печатная палата с электронной схемой и элементами управления, а также первичные преобразователи (датчики) температуры и относительной влажности. На основание корпуса расположены выходные клеммы для подключения к внешним устройствам.
Принцип действия датчиков при измерении относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя. Принцип измерения температуры основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление, пропорционально изменению температуры окружающей среды. Сигналы от первичных преобразователей обрабатываются встроенным микропроцессором для получения линейного выходного сигнала напряжения (от 0 до 10 В) и силы постоянного тока (от 4 до 20 мА).
К датчикам данного типа относятся два датчики: модификация QFA2020, заводской №270-PLC-190-AE-002, модификация QFM2160, заводской №270-PLC-190-AE-001, которые различаются между собой значениями метрологических и технических характеристик, а также дизайном внешнего исполнения.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр и букв латинского алфавита, наносится методом печати на информационную табличку (этикетку) на корпус датчика, представлен на рисунке 1.
Нанесение знака поверки на датчики не предусмотрено. Пломбирование от несанкционированного доступа предусмотрено в виде наклейки на стык панелей корпуса, представлено на рисунках 1 и 2. Фотографии общего вида датчиков, в зависимости от модификации, приведены на рисунках 1 и 2.
270-PLC-190-AE-002
Место пломбирования от-несанкционированного • доступа^
Место нанесения заводского номера

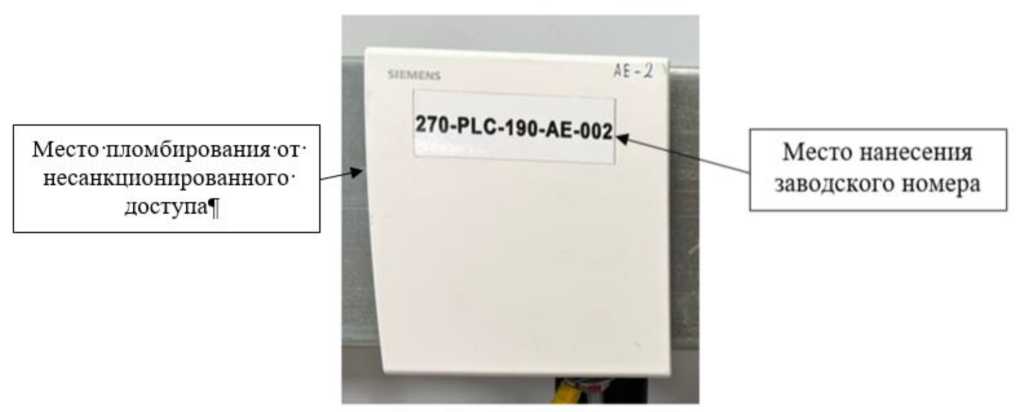

Рисунок 1 - Общий вид датчика QFA2020 с указанием мест нанесения заводского номера и пломбирования от несанкционированного доступа

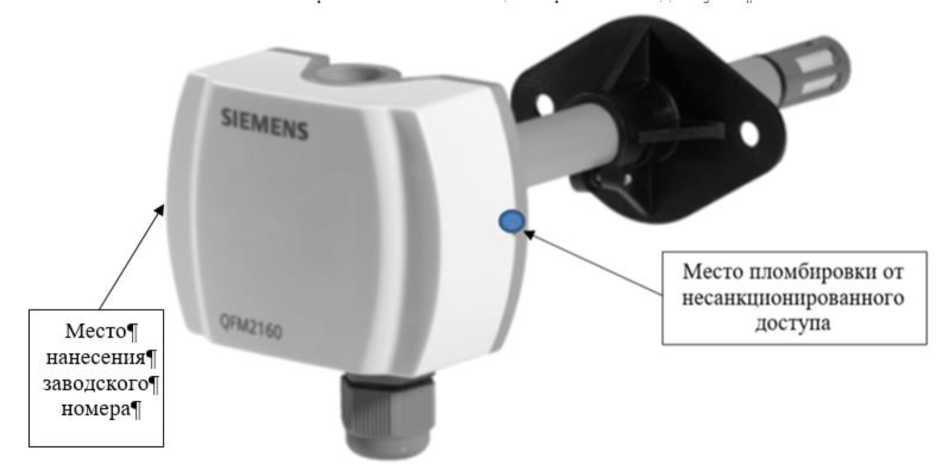

Рисунок 2 - Общий вид датчика QFM2160 с указанием мест нанесения заводского номера и пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, метрологически значимым.
Данное ПО устанавливается в электронную схему датчика на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования датчика. Идентификационные данные ПО отсутствуют.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
модификация QFA2020 |
модификация QFM2160 | |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
от -35 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±1 |
±1 |
|
Диапазон измерений относительной влажности, % |
от 0 до 100 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: - в диапазоне измерений св. 30 % до 70 % включ. - в диапазонах измерений от 0 до 30 % включ., св.70 % до 100 % |
±3 ±5 |
±3 ±3 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
модификация QFA2020 |
модификация QFM2160 | |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), %, не более |
от 0 до +50 100 |
от -35 до +50 100 |
|
Габаритные размеры, мм, не более: - ширина - длина - высота |
90 100 32 |
88 80 39 |
|
Масса, кг, не более |
0,130 |
0,213 |
|
Диапазон выходных аналоговых электрических сигналов: - силы постоянного тока, мА - напряжение постоянного тока, В |
от 4 до 20 от 0 до 10 | |
|
Напряжение питания, В - от сети переменного тока с частотой 50 Гц - от источника постоянного тока |
24 4,5 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
18000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
Комплектность
Таблица 4 - Комплект поставки датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры и влажности QF |
- |
1 шт. |
|
Батарея питания тип ААА |
- |
3 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Режим работы» документа «Датчик температуры и влажности QF. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»
