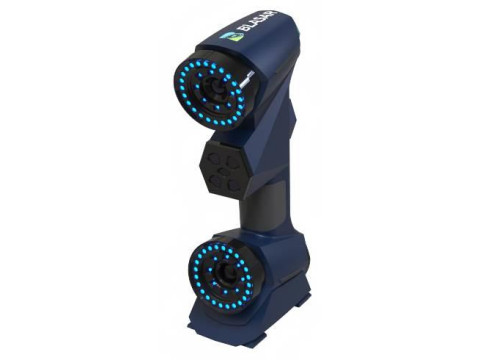

Приборы оптические координатно-измерительные бесконтактные Blasar
| Номер в ГРСИ РФ: | 98092-26 |
|---|---|
| Производитель / заявитель: | ООО "Мир Станочника" (ООО МС), г. Москва |
Приборы оптические координатно-измерительные бесконтактные Blasar (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98092-26 | |||||||||||||||
| Действует | по 26.03.2031 | |||||||||||||||
| Наименование | Приборы оптические координатно-измерительные бесконтактные | |||||||||||||||
| Модель | Blasar | |||||||||||||||
| Модификации |
Blasar M1 Blasar M2 Blasar M2 Plus Blasar М2 Elite Blasar M3 Blasar M4 |
|||||||||||||||
| Приказы |
№593 от
26.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a57a66f9-431a-6947-8522-2af469d21ae8 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Производственная площадка: ZG Technology Co., Ltd, КИТАЙ, bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, 430061; ООО МС, РОССИЯ, 115172, г. Москва, ул. Народная, д. 14, стр.3, эт Подвал, помещ. I, ком. 2
Поверка
| Методика поверки / информация о поверке |
МП-991-2025 ГСИ. Приборы оптические координатно-измерительные бесконтактные Blasar. Методика поверки.
(с 26.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98092-26: Описание типа
2026-98092-26.pdf
|
Скачать | 243.2 КБ | |
|
98092-26: Методика поверки
МП-991-2025
2026-mp98092-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Приборы оптические координатно-измерительные бесконтактные Blasar (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Описание
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных позиционных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы. Позиционные метки подразделяются на кодированные и не кодированные.
Кодированными метками называются метки с определенным, уникальным рисунком, по которому программное обеспечение распознает номер контрольной (реперной) точки измерения. Кодированные метки применяются при измерениях с использованием встроенной фотограмметрии. При помощи встроенной фотограмметрии выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.
Не кодированные метки не несут в себе никакой информации и применяются совместно с другими аналогичными метками для проведения измерений без использования фотограмметрии.
К данному типу средств измерений относятся приборы, изготавливаемые в следующих модификациях: Blasar M1, Blasar M2, Blasar M2 Plus, Blasar М2 Elite, Blasar M3, Blasar M4, отличающиеся внешним видом, значениями метрологических и некоторых технических характеристик.
Заводской номер в виде числового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
а)
б)
в)
е)
д)
г)

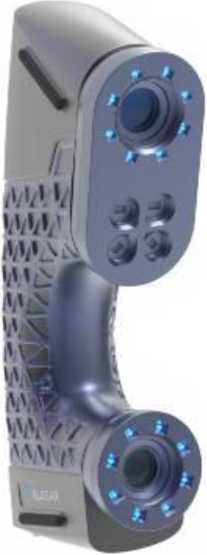

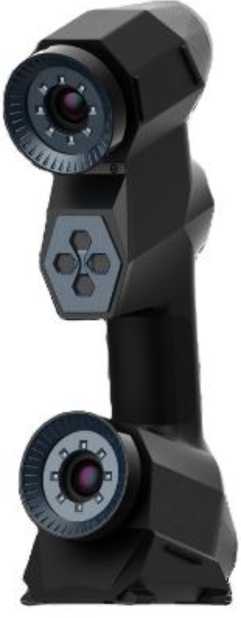

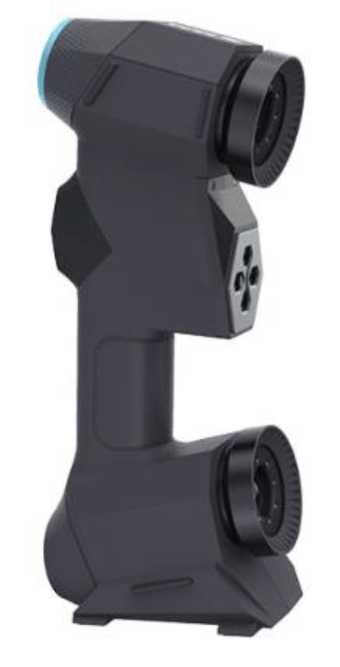

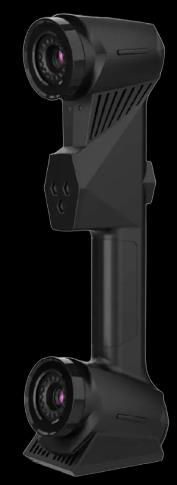

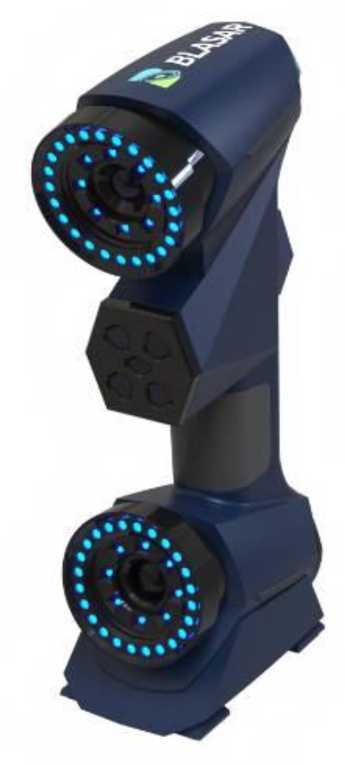

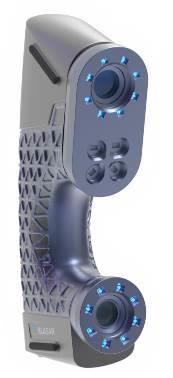

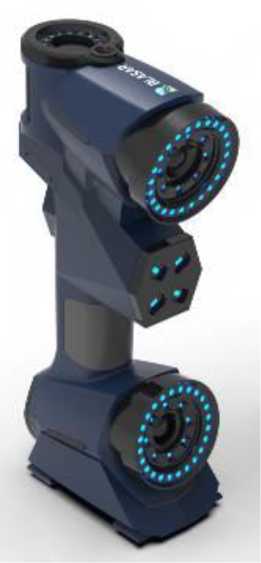

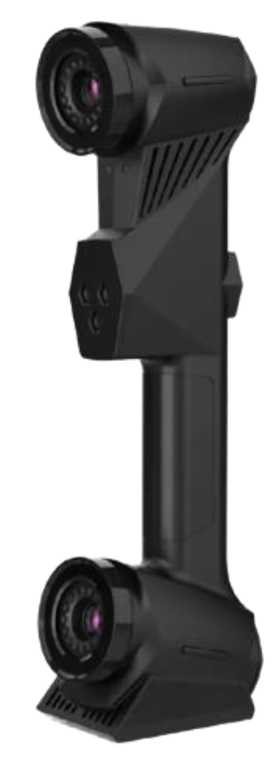

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных Blasar модификаций: а) Blasar M1; б) Blasar M2; в) Blasar M2 Plus; г) Blasar M2 Elite;
д) Blasar M3; е) Blasar M4
Место нанесения
маркировочной наклейки с заводским
номером средства измерений
а)
МгаЫ; N«<ir Mi ЖИЛИМ» Uwel:24V—• heo л к с С
в)
г)

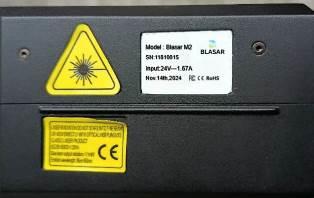

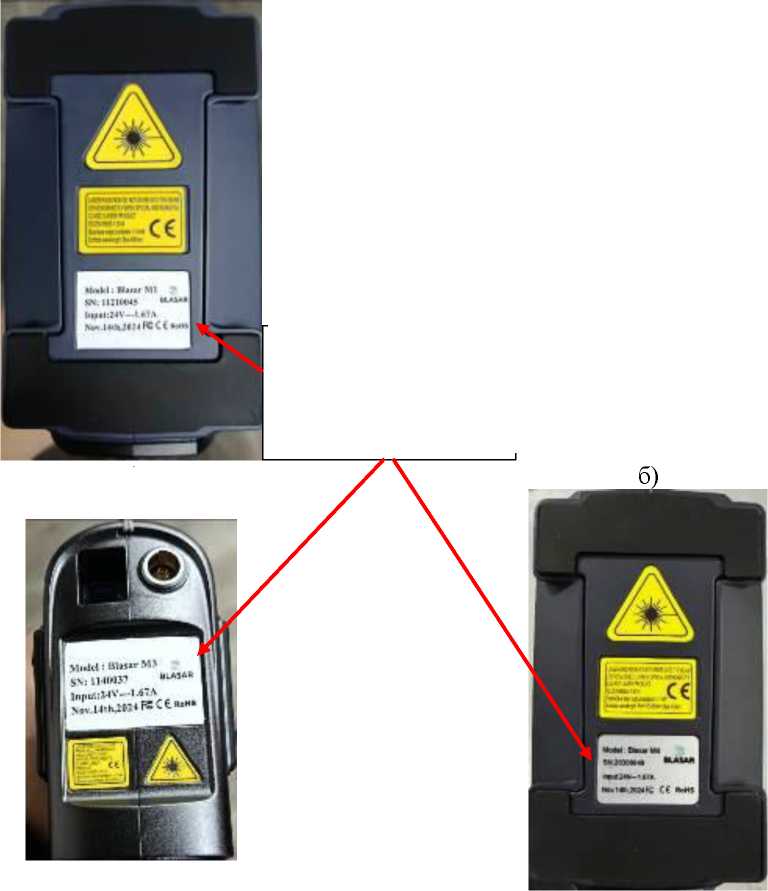

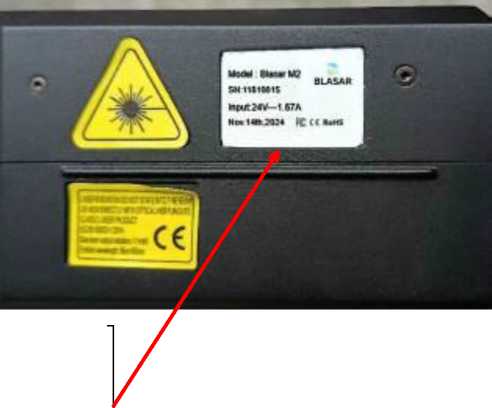

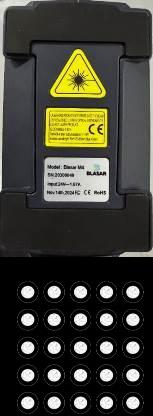

Рисунок 2 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных Blasar модификаций: а) Blasar M1; б) Blasar M2, Blasar M2 Plus, Blasar M2 Elite; в) Blasar M3; г) Blasar M4
а)
ооооо ооооо ооооо ооооо ооооо
б)
Рисунок 3 - Общий вид меток: а) кодированные; б) не кодированные
Программное обеспечение
Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Smart3DScan», «RigelScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Smart3DScan |
RigelScan |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 4.0 |
не ниже 4.0 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
Blasar | |||
|
M4 |
M2 М2 M3 Plus Elite |
М1 |
М2 | |
|
Диапазон измерений геометрических размеров объектов, мм |
от 10 до 4000 |
от 10 до 15000 | ||
|
Диапазон измерений геометрических размеров объектов с использованием встроенной фотограмметрии, мм |
от 10 до 10000 |
от 10 до 15000 | ||
|
Пределы допускаемой абсолютной погрешности измерений: | ||||
|
- геометрических размеров объектов, мм |
±(0,015+0,035<L) |
±(0,015+0,035-L) |
±(0,015+0,03-L ) |
±(0,1+0,015-L) |
|
- геометрических размеров объектов с использованием встроенной фотограмметрии, мм |
±(0,015+0,020<L) |
±(0,1+0,015-L) | ||
|
где L - длина объекта в метрах | ||||
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение | ||||
|
Модификация |
Blasar | ||||
|
M4 |
М2 |
M2 M2 Elite Plus |
Ml |
М3 | |
|
Габаритные размеры (Длина хШирина^В ысота), мм, не более |
130x75x30 0 |
135x75x400 |
125x70x290 |
135x75x29 5 |
95x45x215 |
|
Масса, кг, не более |
1,30 |
1,00 |
0,65 | ||
|
Напряжение питания от источника постоянного тока, В |
24 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +40 | ||||
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор оптический координатно-измерительный бесконтактный |
Blasar |
1 шт. |
|
Комплект калибровочных объектов |
_ |
1 шт. |
|
Комплект соединительных кабелей |
_ |
1 шт. |
|
Блок питания постоянного тока |
_ |
1 шт. |
|
Комплект кодированных меток |
_ |
по заказу |
|
Комплект не кодированных меток |
_ |
1 шт. |
|
USB накопитель с ПО |
_ |
1 шт. |
|
USB-электронный ключ для ПО |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Кейс для транспортировки |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Процесс сканирования» документов «Приборы оптические координатно-измерительные бесконтактные Blasar M1. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные Blasar М2, Blasar M2 Elite, Blasar M2 Plus. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные Blasar M3. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные Blasar M4. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 26.20.16-001-96014722-2025. Приборы оптические координатно-измерительные бесконтактные Blasar. Технические условия
