Комплекты нейтральных ослабителей КНО-6
| Номер в ГРСИ РФ: | 98102-26 |
|---|---|
| Производитель / заявитель: | ЗАО "СПЭК", г.С.-Петербург |
Комплекты нейтральных ослабителей КНО-6 (далее по тексту - комплекты) предназначены для использования в качестве мер спектрального коэффициента направленного пропускания при проведении контроля извещателей пожарных дымовых и других устройств, принцип действия которых основан на регистрации изменения оптической плотности среды в диапазоне длин волн от 700 до 1050 нм.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98102-26 | ||||||||||||
| Наименование | Комплекты нейтральных ослабителей | ||||||||||||
| Модель | КНО-6 | ||||||||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 70f84835-558d-093f-7ff5-f4a1d72f039f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «СПЭК», РОССИЯ, 195197, г. Санкт-Петербург, ул. Жукова, д. 18, литер Д, корп. 329, помещ. 17Н № 22
Поверка
| Методика поверки / информация о поверке |
МП 436-194-2025 ГСИ. Комплекты нейтральных ослабителей КНО-6. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98102-26: Описание типа
2026-98102-26.pdf
|
Скачать | 154.3 КБ | |
|
98102-26: Методика поверки
МП 436-194-2025
2026-mp98102-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Комплекты нейтральных ослабителей КНО-6 (далее по тексту - комплекты) предназначены для использования в качестве мер спектрального коэффициента направленного пропускания при проведении контроля извещателей пожарных дымовых и других устройств, принцип действия которых основан на регистрации изменения оптической плотности среды в диапазоне длин волн от 700 до 1050 нм.
Описание
В состав комплектов входят девять нейтральных светофильтров (ослабителей) с различными спектральными коэффициентами направленного пропускания.
Значения спектрального коэффициента пропускания светофильтров определяются маркой и толщиной стекла. Каждый светофильтр представляет собой плоскопараллельную пластину, установленную в металлическую оправу.
Для установки светофильтров при измерениях в комплект поставки входит кювета.
К утверждаемому типу средства измерений относятся комплекты нейтральных ослабителей КНО-6 с заводскими номерами 5, 6, 8. Заводские номера в цифровом формате нанесены на маркировочную табличку, которая крепится на верхнюю панель методом этикетирования.
Нанесение знака поверки на комплекты не предусмотрено.
Внешний вид комплектов и место крепления маркировочной таблички представлены на рисунках 1 и 2.
Место крепления маркировочной таблички

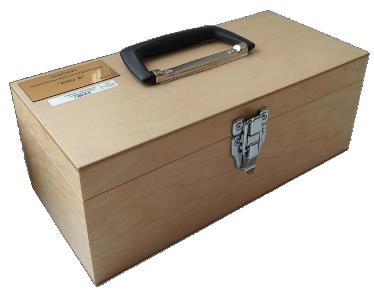

Рисунок 1 - Внешний вид комплекта в закрытом виде с указанием места крепления маркировочной таблички

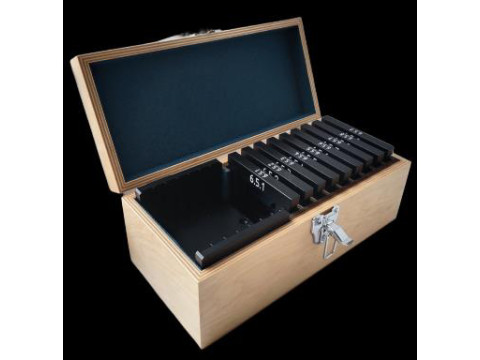

Рисунок 2 - Внешний вид комплекта в открытом виде
Технические характеристики
Метрологические и технические характеристики и показатели надежности комплектов представлены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный коэффициент направленного пропускания на длине волны 900 нм, % | |
|
1 |
98,0+2,0 |
|
2 |
98,0+2,0 |
|
3 |
98,0+2,0 |
|
4 |
95,0 ± 5,0 |
|
5 |
90,0 ± 5,0 |
|
6 |
80,0 ± 5,0 |
|
7 |
60,0 ± 5,0 |
|
8 |
50,0 ± 5,0 |
|
9 |
40,0 ± 5,0 |
|
Пределы допускаемой абсолютной погрешности спектрального коэффициента направленного пропускания, % |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: |
от +15 до +25 |
|
- температура окружающего воздуха, °С | |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры оправы, мм, не более: | |
|
- длина |
110 |
|
- высота |
105 |
|
- ширина |
12 |
|
Габаритные размеры светофильтра в оправе, мм, не более |
65х65 |
|
Масса комплекта, кг, не более |
4,5 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Ослабитель |
ДКЯГ.203561-006 |
9 |
|
Кювета |
ДКЯГ.203333-001 |
1 |
|
Комплект принадлежностей: - замша - кисточка с грушей |
1 1 | |
|
Руководство по эксплуатации |
ДКЯГ.201119.006 РЭ |
1 |
|
Футляр |
ДКЯГ.321126.001 |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование» документа ДКЯГ.201119.006 РЭ «Комплект нейтральных ослабителей КНО-6. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
