Танки грузовые несамоходной нефтеналивной баржи МН-2018
| Номер в ГРСИ РФ: | 98103-26 |
|---|---|
| Производитель / заявитель: | АО "Самусьский судостроительно-судоремонтный завод", Томская обл., г. Северск |
Танки грузовые несамоходной нефтеналивной баржи МН-2018 (далее - танки) предназначены для перевозки светлых нефтепродуктов, в том числе с температурой вспышки паров ниже 60 °С, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98103-26 | |||||||||||||||||||||||||||||||||
| Наименование | Танки грузовые несамоходной нефтеналивной баржи МН-2018 | |||||||||||||||||||||||||||||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 676de5fc-6b69-1df3-1ba3-2fa088a141fe | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Самусьский ССРЗ», РОССИЯ, 634501, Томская область, пос. Самусь, ул. Ленина, 21
Поверка
| Методика поверки / информация о поверке |
МЦ 001/2025/МП ГСИ. Танки грузовые несамоходной нефтеналивной баржи МН-2018. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98103-26: Описание типа
2026-98103-26.pdf
|
Скачать | 355.6 КБ | |
|
98103-26: Методика поверки
МЦ 001/2025/МП
2026-mp98103-26.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Танки грузовые несамоходной нефтеналивной баржи МН-2018 (далее - танки) предназначены для перевозки светлых нефтепродуктов, в том числе с температурой вспышки паров ниже 60 °С, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Описание
Танки грузовые несамоходной нефтеналивной баржи МН-2018, изготовленные по проекту RDB 66.61, представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Внешние стенки танков, а также продольные и поперечные переборки образуют пояса танков.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы замерными устройствами в виде измерительных труб, имеющих бронзовые пробки.
Идентификация танков грузовых несамоходной нефтеналивной баржи МН-2018 осуществляется по заводским номерам: 1 л.б., 1 пр.б., 2 л.б., 2 пр.б., 3 л.б., 3 пр.б., 4 л.б., 4 пр.б., 5 л.б., 5 пр.б., нанесенным на крышки люков-лазов, расположенных в верхних стенках танков, методом окраса. Пломбирование не предусмотрено.
Нанесение знака поверки на средства измерений не предусмотрено.
Общий вид несамоходной нефтеналивной баржи МН-2018 представлен на рисунке 1. Схематичное расположение танков на палубе несамоходной нефтеналивной баржи МН-2018 представлено на рисунке 2. Фото заводских номеров, нанесенных на крышки люки-лазы методом окраса, представлены на рисунке 3.

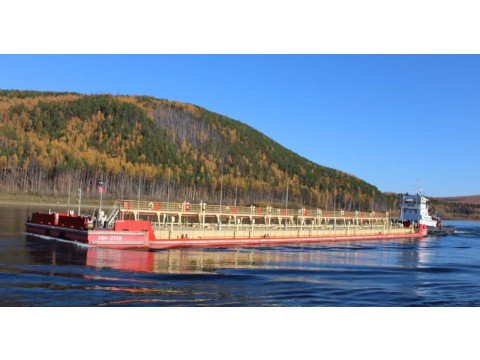

Рисунок 1 - общий вид несамоходной нефтеналивной баржи МН-2018

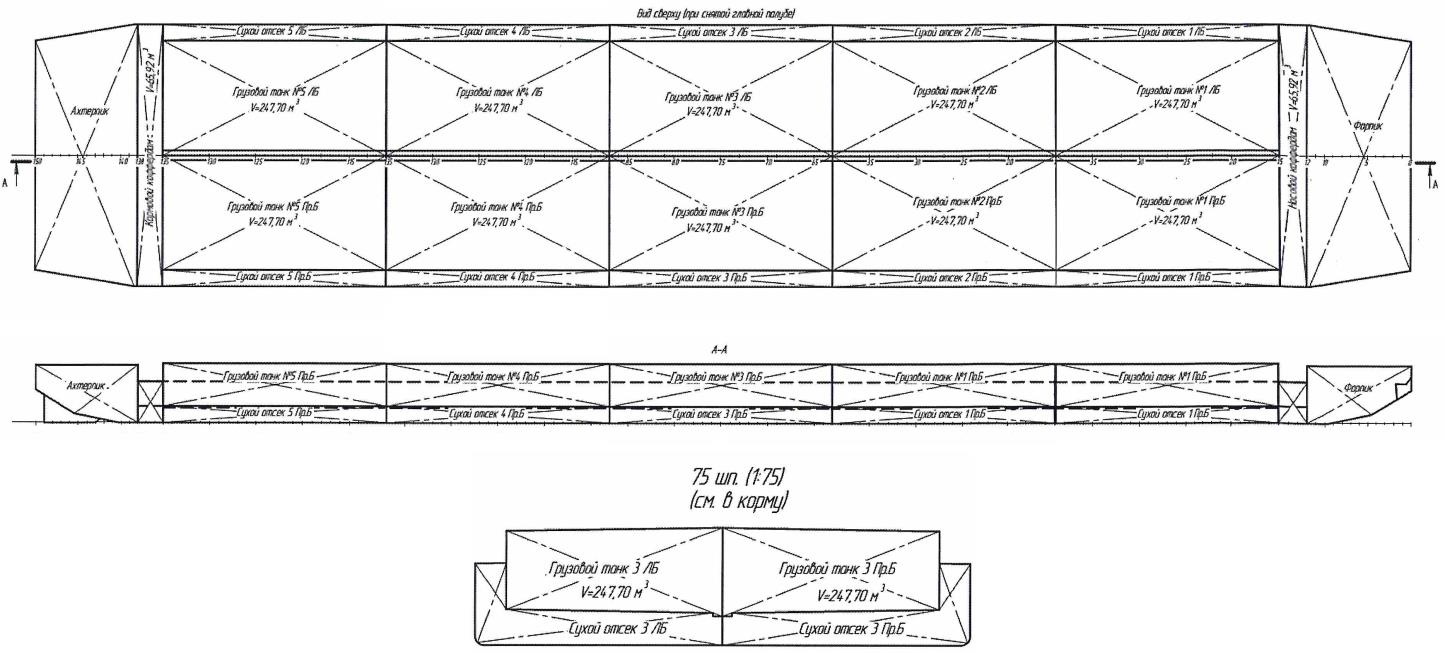

Рисунок 2 - схематичное расположение танков на палубе несамоходной нефтеналивной баржи МН-2018
Рисунок 3 - фото заводских номеров, нанесенных на крышки люков-лазов методом окраса
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Заводской номер |
1 л.б. |
2 л.б. |
3 л.б. |
4 л.б. |
5 л.б. |
|
Номинальная вместимость, м3 |
247,70 | ||||
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,25 | ||||
|
Заводской номер |
1 пр.б. |
2 пр.б. |
3 пр.б. |
4 пр.б. |
5 пр.б. |
|
Номинальная вместимость, м3 |
247,70 | ||||
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,25 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Заводской номер |
1 л.б. |
2 л.б. |
3 л.б. |
4 л.б. |
5 л.б. |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -5 до +40 от 84,0 до 106,7 | ||||
|
Заводской номер |
1 пр.б. |
2 пр.б. |
3 пр.б. |
4 пр.б. |
5 пр.б. |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -5 до +40 от 84,0 до 106,7 | ||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист паспорта каждого из танков печатным способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Несамоходная нефтеналивная баржа МН-2018 |
- |
1 шт. |
|
Танки грузовые |
заводские №№ 1 л.б., 1 пр.б., 2 л.б., 2 пр.б., 3 л.б., 3 пр.б., 4 л.б., 4 пр.б., 5 л.б., 5 пр.б. |
10 шт. |
|
Паспорта на танки грузовые |
- |
10 экз. |
Сведения о методах измерений
приведены в п. 4.3 паспорта на каждый из танков.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
