Микрометры гладкие
| Номер в ГРСИ РФ: | 98107-26 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО «Торговый Дом Контрольные Технологии», г. Челябинск |
Микрометры гладкие (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98107-26 | |||||||||||||||||||||||||||
| Действует | по 25.03.2031 | |||||||||||||||||||||||||||
| Наименование | Микрометры гладкие | |||||||||||||||||||||||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 05053fd9-e879-f407-c372-c62b0602a64d | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО ТД «Контрольные Технологии», РОССИЯ, 454084, Челябинская обл., г. Челябинск, ул. Братьев Кашириных, 8а, пом. 4
Поверка
| Методика поверки / информация о поверке |
МП СГ-70-2025 ГСИ. Микрометры гладкие. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98107-26: Описание типа
2026-98107-26.pdf
|
Скачать | 219 КБ | |
|
98107-26: Методика поверки
МП СГ-70-2025
2026-mp98107-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Микрометры гладкие (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются типа МК с отсчетом показаний:
- по шкалам стебля и барабана;
- по шкалам стебля и барабана с нониусом;
- по электронному цифровому отсчетному устройству.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройства. Микрометры с отсчетом по электронному цифровому отсчетному устройству могут быть изготовлены без стопорного устройства.
Для установки в начальное положение микрометры с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 275 мм включительно - плоские, а более 275 мм - сферические.
Микрометры с отсчетом показаний по шкалам стебля и барабана и по электронному цифровому отсчетному устройству изготавливаются классов точности 1 и 2, отличающиеся между собой метрологическими характеристиками.
Скоба микрометра может быть синего, серого или серебристого цвета.
Цвет скобы, термоизолирующих накладок, корпуса цифрового отсчетного устройства, а также материал изготовления устройства, обеспечивающего постоянство измерительного усилия в заданных пределах, могут быть изменены изготовителем.
Пример условного обозначения:
- микрометра с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- микрометра с отсчетом показаний по шкалам стебля и барабана с нониусом, с диапазоном измерений от 0 до 25 мм:
МК Н25
- микрометра гладкого с отсчетом показаний по электронному цифровому отсчетному устройству, с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
Товарный знак
наносится на паспорт микрометров типографским методом,
на скобу или другой элемент микрометра методом лазерной маркировки или в виде наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой, краской или тиснением в местах, указанных на рисунках 11-12.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид микрометров указан на рисунках 1-10.

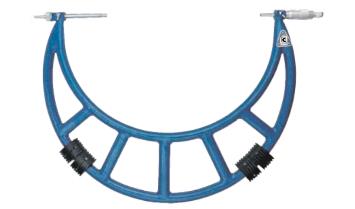

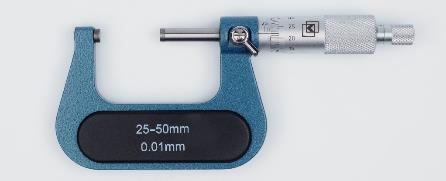

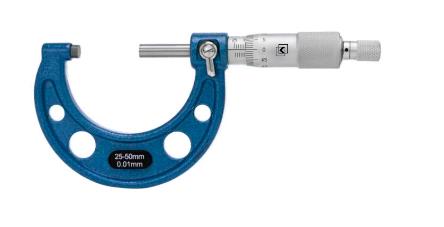

Рисунок 2 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана

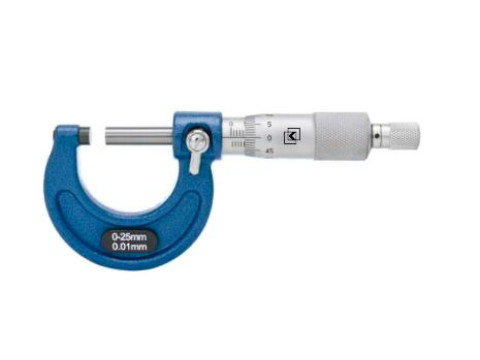

Рисунок 1 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 3 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 4 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана
Рисунок 5 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана

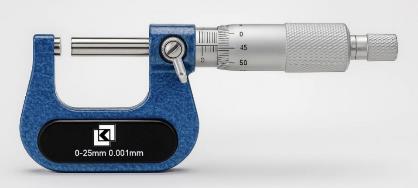

Рисунок 6 - Общий вид микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом

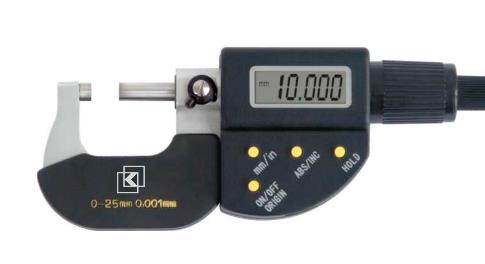

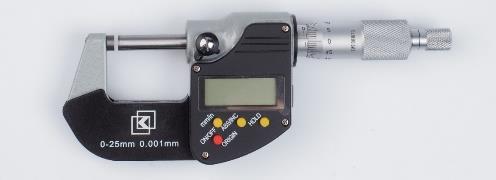

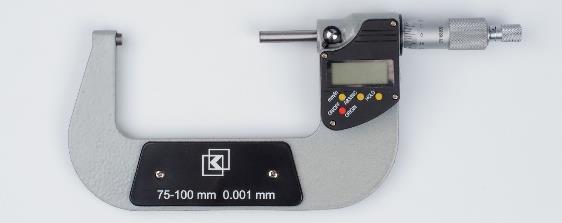

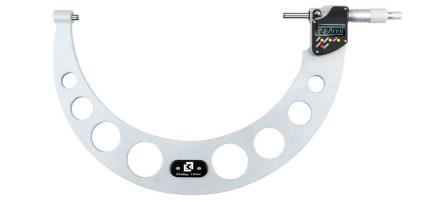

Рисунок 7 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Рисунок 8 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Рисунок 9 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Рисунок 10 - Общий вид микрометров с отсчетом показаний по электронному цифровому отсчетному устройству
Место нанесения заводского номера

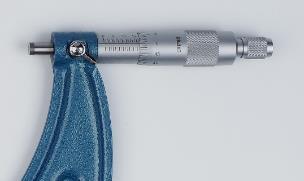

Рисунок 11 - Места нанесения заводского номера

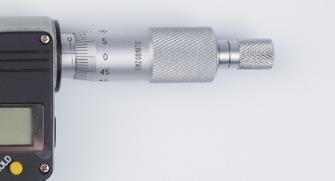

Рисунок 12 - Места нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер электронного цифрового отсчетного устройства микрометров на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров с отсчетом показаний по электронному цифровому отсчетному устройству исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанным в таблице 2, и температуре, не превышающей значений, указанных в таблице 8, а также допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н________________________
|
Диапазон измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм | ||||
|
по шкалам стебля и барабана классов точности |
по шкалам стебля и барабана с нониусом |
по электронному цифровому устройству классов точности | ||||
|
1 |
2 |
1 |
2 | |||
|
От 0 до 25 |
±2,0 |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 |
|
От 25 до 50 |
±2,5 | |||||
|
От 50 до 75 |
±3,0 |
3,0 | ||||
|
От 75 до 100 |
±3,0 | |||||
|
От 100 до 125 |
±3,0 |
±5,0 |
_ |
4,0 | ||
|
От 125 до 150 | ||||||
|
От 150 до 175 |
5,0 | |||||
|
От 175 до 200 | ||||||
|
От 200 до 225 |
±4,0 |
±6,0 |
±4,0 |
6,0 | ||
|
От 225 до 250 | ||||||
|
От 250 до 275 | ||||||
|
От 275 до 300 | ||||||
|
От 300 до 400 |
±5,0 |
±8,0 |
8,0 | |||
|
От 400 до 500 |
10,0 | |||||
|
От 500 до 600 |
±6,0 |
±10,0 |
12,0 | |||
Таблица 2 - Значение отсчета показаний, измерительное усилие и его колебание, допуск плоскостности измерительных поверхностей
|
Наименование характеристики |
Значение |
|
Значение отсчета показаний, мм: - по шкалам стебля и барабана - по шкалам стебля и барабана с нониусом - по электронному цифровому отсчетному устройству |
0,01 0,001 0,001 |
|
Измерительное усилие, Н |
От 5 до 10 |
|
Колебание измерительного усилия, Н, не более |
2 |
|
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности: - 1 - 2 |
0,6 0,9 |
|
Примечание: - Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск плоскостности измерительных поверхностей соответствует нормам для микрометров класса точности 1 | |
Таблица 3 - Допуск параллельности плоских измерительных поверхностей
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | ||
|
МК |
От 0 до 25 |
1,5 |
2,0 |
|
От 25 до 50 |
2,0 | ||
|
От 50 до 75 От 75 до 100 |
3,0 |
3,0 | |
|
От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 |
4,0 | ||
|
От 200 до 225 От 225 до 250 |
4,0 |
6,0 | |
|
От 250 до 275 От 275 до 300 От 300 до 400 |
5,0 |
8,0 | |
|
От 400 до 500 |
7,0 |
10,0 | |
|
От 500 до 600 |
12,0 | ||
Примечание:
1. На расстоянии до 0,5 мм от краев измерительных поверхностей допускаются завалы
2. Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск параллельности измерительных поверхностей соответствует нормам для микрометров класса точности 1
Таблица 4 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
±1,0 |
±1,5 |
0,50 |
|
100; 125 |
±1,2 |
±2,0 |
0,75 |
|
150; 175 |
1,00 | ||
|
200; 225; 250;275 |
±1,5 |
1,50 | |
|
325; 375; 425;475 |
±2,0 |
±3,5 |
_ |
|
525;575 |
±4,0 |
_ | |
Примечание: - Для микрометров с отсчетом по шкалам стебля и барабана с нониусом допускаемое отклонение установочных мер от номинального размера соответствует нормам для микрометров класса точности 1.
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Расстояние от стебля до измерительной кромки барабана, мм, не более |
0,45 |
|
Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более |
0,15 |
|
Шаг микровинта, мм |
0,5 |
|
Перекос плоской измерительной поверхности микрометрического винта, закрепленного стопорным устройством, для микрометров с верхними пределами диапазонов измерений: - до 100 мм включ. - св. 100 мм |
1 2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
Таблица 6 - Вылет скобы, габаритные размеры и масса
|
Диапазон измерений, мм |
Вылет скобы, мм, не менее |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
От 0 до 25 |
16,5 |
350 |
170 |
56 |
0,50 |
|
От 25 до 50 |
29,0 |
350 |
230 |
56 |
0,60 |
|
От 50 до 75 |
41,5 |
350 |
230 |
56 |
0,70 |
|
От 75 до 100 |
54,0 |
350 |
260 |
56 |
0,80 |
|
От 100 до 125 |
66,5 |
150 |
275 |
50 |
0,83 |
|
От 125 до 150 |
79,0 |
163 |
290 |
50 |
0,85 |
|
От 150 до 175 |
91,5 |
175 |
320 |
50 |
0,97 |
|
От 175 до 200 |
104,0 |
190 |
350 |
50 |
1,20 |
|
От 200 до 225 |
116,5 |
219 |
370 |
50 |
1,55 |
|
От 225 до 250 |
129,0 |
221 |
400 |
50 |
1,57 |
|
От 250 до 275 |
141,5 |
254 |
440 |
50 |
1,31 |
|
От 275 до 300 |
154,0 |
267 |
480 |
50 |
1,42 |
|
От 300 до 400 |
216,0 |
342 |
550 |
50 |
2,40 |
|
От 400 до 500 |
266,0 |
365 |
650 |
50 |
4,01 |
|
От 500 до 600 |
316,0 |
435 |
775 |
50 |
5,17 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
Таблица 8 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С, для микрометров с верхним пределом диапазона измерений: - до 150 мм включ. - св. 150 до 500 мм включ. - св. 500 до 600 мм - относительная влажность воздуха, % |
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр гладкий |
- |
1 шт. |
|
Элемент питания для микрометров с отсчетом показаний по электронному цифровому отсчетному устройству |
- |
1 шт. |
|
Установочные меры для микрометров с верхним пределом диапазона измерений: - от 50 до 300 мм - от 400 до 600 мм |
- |
1 шт. 2 шт. |
|
Соединительные гильзы (для микрометров с верхним пределом диапазона измерений более 300 мм) |
- |
1 компл. |
|
Ключ (кроме микрометров с отсчетом показаний по электронному цифровому отсчетному устройству) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п.7 «Заметки по эксплуатации, порядок работы» паспорта на микрометр.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ГОСТ 6507-90 «Микрометры. Технические условия».
