Датчики виброускорения ДВУ500
| Номер в ГРСИ РФ: | 98109-26 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО «ТМХ Интеллектуальные системы» (ТМХ ИС), г. Москва |
Датчики виброускорения ДВУ500 (далее - датчики) предназначены для измерений виброускорения и формирования электрических сигналов синусоидальной формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98109-26 | ||||||
| Действует | по 25.03.2031 | ||||||
| Наименование | Датчики виброускорения | ||||||
| Модель | ДВУ500 | ||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e595236d-6f87-5ace-9a76-0a2fc0acaca5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТМХ ИС», РОССИЯ, г. Москва, Варшавское шоссе, д. 125, строение 1, помещение 1Н, секция 2, этаж 2, пом. V, ком.: 3,4; строение 13, этаж 1, пом.IX, ком.:128, 130, 131, 132, 132а, 133, 134, 135, 137, 138
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1003-441-2025 ГСИ. Датчики виброускорения ДВУ500. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98109-26: Описание типа
2026-98109-26.pdf
|
Скачать | 107.7 КБ | |
|
98109-26: Методика поверки
РТ-МП-1003-441-2025
2026-mp98109-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Датчики виброускорения ДВУ500 (далее - датчики) предназначены для измерений виброускорения и формирования электрических сигналов синусоидальной формы.
Описание
Датчик представляет собой пьезоэлектрический преобразователь, генерирующий электрический сигнал, пропорциональный воздействующему виброускорению. При действии ускорения вдоль оси чувствительности на боковых поверхностях цилиндрического пьезоэлемента, испытывающего деформацию сдвига, возникает электрический заряд, который усиливается встроенным предусилителем напряжения. Материал корпуса - нержавеющая сталь. Крепление датчика к объекту испытания производится с помощью винта из комплекта поставки.
Принцип действия датчика основан на использовании явления прямого пьезоэффекта - возникновению поляризации диэлектрика под действием механических напряжений. Передача выходного сигнала датчика производится с помощью встроенного кабеля.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений и состоящий из пяти арабских цифр, наносится методом лазерной гравировки на боковую поверхность датчика.
Конструкция датчиков предотвращает возможность несанкционированного доступа. Пломбирование датчика непредусмотрено.
Общий вид датчиков, место для нанесения заводского номера представлены на рисунках 1 - 2.

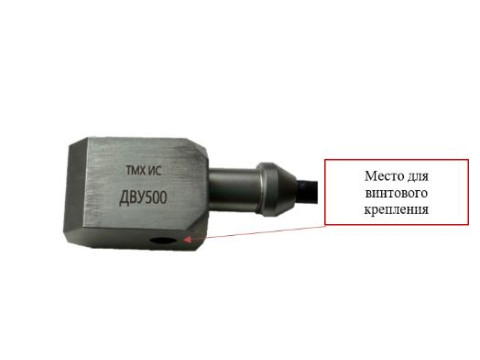

Рисунок 1 - Общий вид средства измерений, передняя панель
Рисунок 2 - Общий вид средства измерений, боковая поверхность
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц |
от 1 до 10000 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м/с2) |
10,0 |
|
Отклонение действительного значения коэффициента преобразования от номинального, % |
±10 |
|
Максимальное значение амплитуды измеряемого виброускорения, м/с2, не менее |
490 |
|
Нелинейность амплитудной характеристики в диапазоне амплитуды виброускорения, % |
±3 |
|
Пределы допускаемой относительной погрешности измерений виброускорения на базовой частоте 160 Гц, % |
±10,0 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот, % - от 1 до 1,6 Гц - от 1,6 до 7000 Гц - от 7000 до 10000 Гц |
±29,0 ±11,0 ±29,0 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Нормальные условия измерений: - температура окружающей среды, °С: - относительная влажность, %, не более |
от +10 до +35 80 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
31 х 18 х 20 |
|
Масса датчика с кабелем (L = 20 м), кг, не более |
1,0 |
|
Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность, %, не более |
от -50 до +60 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на паспорт типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик виброускорения ДВУ500 |
ДМШК.402152.001 (L = м)1) |
1 шт. |
|
Винт М6х25-А2.70 |
_ |
1 шт. |
|
Паспорт |
ДМШК.402152.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ДМШК.402152.001 РЭ2) |
1 экз. |
|
1) обозначение датчика с требуемой длиной кабеля; 2) при поставке датчиков в один адрес РЭ распространяется на партию в количестве, установленное договором на поставку. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации. ДМШК.402152.001 РЭ.
Нормативные документы
Приказ Росстандарта от 27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ДМШК.402152.001 ТУ «Датчик виброускорения ДВУ500. Технические условия».
