Ключи моментные предельные INSIZE
| Номер в ГРСИ РФ: | 98125-26 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Ключи моментные предельные INSIZE (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98125-26 | ||||||||||||||||||||||||
| Действует | по 30.03.2031 | ||||||||||||||||||||||||
| Наименование | Ключи моментные предельные | ||||||||||||||||||||||||
| Модель | INSIZE | ||||||||||||||||||||||||
| Модификации |
INSIZE IST-9WМ12 INSIZE IST-9WМ20 INSIZE IST-9WМ30 INSIZE IST-9WМ60 INSIZE IST-9WМ100 INSIZE IST-9WМ125 INSIZE IST-9WМ200 INSIZE IST-9WМ335 INSIZE IST-9WМ500 INSIZE IST-9WМ800 INSIZE IST-9WМ1000 INSIZE IST-9WМ1500 INSIZE IST-9WМ2000 INSIZE IST-9WМ3000 INSIZE IST-11WМ12 INSIZE IST-11WМ30 INSIZE IST-11WМ60 INSIZE IST-11WМ125 INSIZE IST-11WМ200 INSIZE IST-11WМ335 INSIZE IST-11WМ500 INSIZE IST-11WМ800 INSIZE IST-11WМ1000 INSIZE IST-11WМ1500 INSIZE IST-11WМ2000 INSIZE IST-11WМ3000 INSIZE IST-28WМ25 INSIZE IST-28WМ50 INSIZE IST-28WМ60 INSIZE IST-28WМ100 INSIZE IST-28WМ150 INSIZE IST-28WМ200 INSIZE IST-28WМ300 INSIZE IST-28WМ340 INSIZE IST-28WМ400 INSIZE IST-28WМ550 INSIZE IST-28WМ750 INSIZE IST-28WМ1000 INSIZE IST-28WМ1500 INSIZE IST-29WМ25 INSIZE IST-29WМ50 INSIZE IST-29WМ60 INSIZE IST-29WМ100 INSIZE IST-29WМ150 INSIZE IST-29WМ200 INSIZE IST-29WМ300 INSIZE IST-29WМ400 INSIZE IST-29WМ550 INSIZE IST-29WМ750 INSIZE IST-29WМ850 INSIZE IST-31WМ1500 INSIZE IST-31WМ2000 INSIZE IST-31WМ3000 INSIZE IST-32WМ1500 INSIZE IST-32WМ2000 INSIZE IST-32WМ3000 INSIZE IST-РW12 INSIZE IST-РW20 INSIZE IST-РW30 INSIZE IST-РW60 INSIZE IST-РW125 INSIZE IST-РW200 INSIZE IST-РW340 INSIZE IST-РW500 INSIZE IST-РW650 INSIZE IST-РW800 INSIZE IST- РW1000А INSIZE IST-РW1000В |
||||||||||||||||||||||||
| Приказы |
№601 от
30.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ee3cebc3-36b9-8663-3fa3-4ac0f36abc7a | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП АПМ 20-25 ГСИ. Ключи моментные предельные INSIZE. Методика поверки.
(с 30.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98125-26: Описание типа
2026-98125-26.pdf
|
Скачать | 314.5 КБ | |
|
98125-26: Методика поверки
МП АПМ 20-25
2026-mp98125-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Ключи моментные предельные INSIZE (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи модификаций INSIZE IST-9WM12, INSIZE IST-9WM2O, INSIZE IST-9WM3O, INSIZE IST-9WM6O, INSIZE IST-9WM1OO, INSIZE IST-9WM125, INSIZE IST-9WM2OO, INSIZE IST-9WM335, INSIZE IST-9WM5OO, INSIZE IST-9WM8OO, INSIZE IST-9WM1OOO, INSIZE IST-9WM15OO, INSIZE IST-9WM2OOO, INSIZE IST-9WM3OOO; INSIZE 11WM12, INSIZE IST-11WM3O, INSIZE IST-11WM6O, INSIZE IST-11WM125, INSIZE IST-11WM2OO, INSIZE IST-11WM335, INSIZE IST-11WM5OO, INSIZE IST-11WM8OO, INSIZE IST-11WM1OOO, INSIZE IST-11WM15OO, INSIZE IST-11WM2OOO, INSIZE IST-11WM3OOO; INSIZE 28WM25, INSIZE IST-28WM5O, INSIZE IST-28WM6O, INSIZE IST-28WM1OO, INSIZE IST-28WM15O, INSIZE IST-28WM2OO, INSIZE IST-28WM3OO, INSIZE IST-28WM34O, INSIZE IST-28WM4OO, INSIZE IST-28WM55O, INSIZE IST-28WM75O, INSIZE IST-28WM1OOO, INSIZE IST-28WM15OO; INSIZE IST-29WM25, INSIZE IST-29WM5O, INSIZE IST-29WM6O, INSIZE IST-29WM1OO, INSIZE IST-29WM15O, INSIZE IST-29WM2OO, INSIZE IST-29WM3OO, INSIZE IST-29WM4OO, INSIZE IST-29WM55O, INSIZE IST-29WM75O, INSIZE IST-29WM85O; INSIZE IST-31WM15OO, INSIZE IST-31WM2OOO, INSIZE IST-31WM3OOO; INSIZE IST-32WM15OO, INSIZE IST-32WM2OOO, INSIZE IST-32WM3OOO имеют основную и нониусную шкалы, расположенные на рукоятке. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Ключи модификаций INSIZE IST-PW12, INSIZE IST- PW2O, INSIZE IST- PW3O, INSIZE IST- PW6O, INSIZE IST- PW125, INSIZE IST- PW2OO, INSIZE IST- PW34O, INSIZE IST- PW5OO, INSIZE IST- PW65O, INSIZE IST- PW8OO, INSIZE IST- PWIOOOA, INSIZE IST- PWIOOOB не имеют шкалы, значение крутящего момента силы установлено при помощи специального инструмента на заводе-изготовителе и указано на корпусе и в руководстве по эксплуатации и паспорте изделия.
Головки ключей имеют два варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций INSIZE 28WM25, INSIZE IST-28WM50, INSIZE IST-28WM60, INSIZE IST-28WM100, INSIZE IST-28WM150, INSIZE IST-28WM200, INSIZE IST-28WM300, INSIZE IST-28WM340, INSIZE IST-28WM400, INSIZE IST-28WM550, INSIZE IST-28WM750, INSIZE IST-28WM1000, INSIZE IST-28WM1500, INSIZE IST-9WM12, INSIZE IST-9WM20, INSIZE IST-9WM30, INSIZE IST-9WM60, INSIZE IST-9WM100, INSIZE IST-9WM125, INSIZE IST-9WM200, INSIZE IST-9WM335, INSIZE IST-9WM500, INSIZE IST-9WM800, INSIZE IST-9WM1000, INSIZE IST-9WM1500, INSIZE IST-9WM2000, INSIZE IST-9WM3000, INSIZE IST-31WM1500, INSIZE IST-31WM2000, INSIZE IST-31WM3000, NSIZE IST-PW12, INSIZE IST- PW20, INSIZE IST- PW30, INSIZE IST- PW60, INSIZE IST- PW125, INSIZE IST- PW200, INSIZE IST- PW340, INSIZE IST- PW500, INSIZE IST- PW650, INSIZE IST- PW800, INSIZE IST- PW1000A, INSIZE IST- PW1000B и в виде головки с внутренним прямоугольным отверстием под сменные насадки для модификаций INSIZE IST-29WM25, INSIZE IST-29WM5O, INSIZE IST-29WM6O, INSIZE IST-29WM100, INSIZE IST-29WM15O, INSIZE IST-29WM2OO, INSIZE IST-29WM3OO, INSIZE IST-29WM400, INSIZE IST-29WM55O, INSIZE IST-29WM75O, INSIZE IST-29WM85O, INSIZE 11WM12, INSIZE IST-11WM3O, INSIZE IST-11WM6O, INSIZE IST-11WM125, INSIZE IST-11WM200, INSIZE IST-11WM335, INSIZE IST-11WM500, INSIZE IST-11WM800, insize ist-11WM1000, INSIZE IST-11WM1500, INSIZE IST-11WM2OOO, INSIZE IST-11WM3OOO, insize IST-32WM1500, INSIZE IST-32WM2OOO, INSIZE IST-32WM3OOO.
Ключи выпускаются в 68 модификациях: INSIZE IST-9WM12, INSIZE IST-9WM2O, INSIZE IST-9WM30, INSIZE IST-9WM6O, INSIZE IST-9WM1OO, INSIZE IST-9WM125, INSIZE IST-9WM200, INSIZE IST-9WM335, INSIZE IST-9WM5OO, INSIZE IST-9WM8OO, INSIZE IST-9WM1000, INSIZE IST-9WM1500, INSIZE IST-9WM2OOO, INSIZE IST-9WM3OOO; INSIZE 11WM12, INSIZE IST-11WM30, INSIZE IST-11WM60, INSIZE IST-11WM125, insize ist-11WM200, INSIZE IST-11WM335, INSIZE IST-11WM500, INSIZE IST-11WM800, insize ist-11WM1000, INSIZE IST-11WM1500, INSIZE IST-11WM2OOO, INSIZE IST-11WM3000; insize 28WM25, INSIZE IST-28WM5O, INSIZE IST-28WM6O, INSIZE IST-28WM1OO, INSIZE IST-28WM150, INSIZE IST-28WM2OO, INSIZE IST-28WM3OO, INSIZE IST-28WM34O, INSIZE IST-28WM400, INSIZE IST-28WM55O, INSIZE IST-28WM75O, INSIZE IST-28WM1OOO, INSIZE IST-28WM1500; INSIZE IST-29WM25, INSIZE IST-29WM5O, INSIZE IST-29WM6O, INSIZE IST-29WM100, INSIZE IST-29WM15O, INSIZE IST-29WM2OO, INSIZE IST-29WM3OO, INSIZE IST-29WM400, INSIZE IST-29WM55O, INSIZE IST-29WM75O, INSIZE IST-29WM85O; INSIZE IST-31WM1500, INSIZE IST-31WM2OOO, INSIZE IST-31WM3000; INSIZE IST-32WM15OO, INSIZE IST-32WM2000, INSIZE IST-32WM3OOO; INSIZE IST-PW12, INSIZE IST- PW2O, INSIZE IST-PW3O, INSIZE IST- PW6O, INSIZE IST- PW125, INSIZE IST- PW2OO, INSIZE IST- PW34O, INSIZE IST- PW500, INSIZE IST- PW650, INSIZE IST- PW8OO, INSIZE IST- PWIOOOA, INSIZE IST-PWIOOOB, которые отличаются диапазоном, ценой деления шкалы, габаритными размерами, массой, типом головки.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в виде комбинации букв латинского алфавита и арабских цифр нанесен на корпус рядом с головкой методом гравировки. Также на корпусе ключа методом гравировки указаны его модификация, диапазон измерений крутящего момента силы и стрелкой обозначено направление приложения усилия при затяжке резьбовых соединений.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных INSIZE представлен на рисунках 1 - 7.
Место указания заводского номера на ключах представлено на рис.8

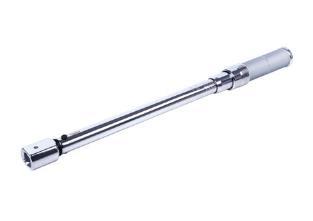

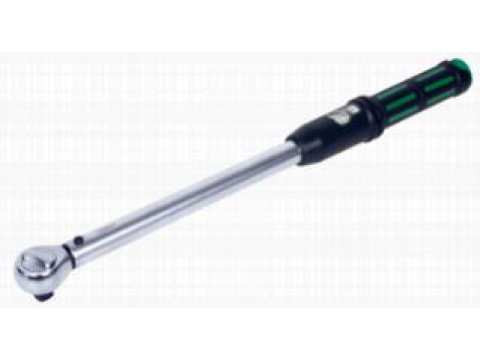

Рисунок 1 - Общий вид ключей моментных предельных INSIZE модификаций INSIZE 28WM25, INSIZE IST-28WM50, INSIZE IST-28WM6O, INSIZE IST-28WM100, INSIZE IST-28WM15O, INSIZE IST-28WM200, INSIZE IST-28WM3OO, INSIZE IST-28WM340, INSIZE IST-28WM400, INSIZE IST-28WM55O, INSIZE IST-28WM750, INSIZE IST-28WM1OOO, INSIZE IST-28WM1500

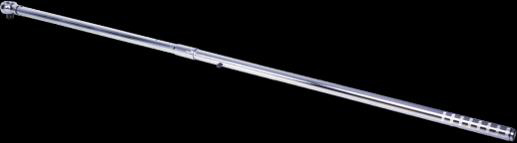

Рисунок 2 - Общий вид ключей моментных предельных INSIZE модификаций INSIZE IST-29WM25, INSIZE IST-29WM50, INSIZE IST-29WM60, INSIZE IST-29WM100, INSIZE IST-29WM150, INSIZE IST-29WM200, INSIZE IST-29WM300, INSIZE IST-29WM400, INSIZE IST-29WM550, INSIZE IST-29WM750,
INSIZE IST-29WM850

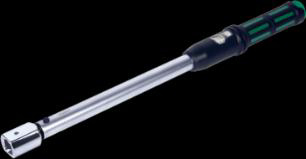

Рисунок 3 - Общий вид ключей моментных предельных INSIZE модификаций INSIZE IST-9WM12, INSIZE IST-9WM20, INSIZE IST-9WM30, INSIZE IST-9WM60, INSIZE IST-9WM100, INSIZE IST-9WM125, INSIZE IST-9WM200, INSIZE IST-9WM335, INSIZE IST-9WM500, INSIZE IST-9WM800, INSIZE IST-9WM1000, INSIZE IST-9WM1500, INSIZE IST-9WM2000, INSIZE IST-9WM3000

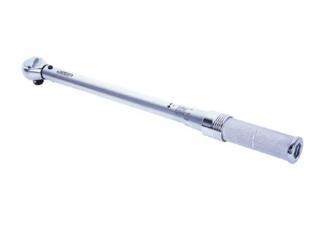

Рисунок 4 - Общий вид ключей моментных предельных INSIZE модификации INSIZE 11WM12, INSIZE IST-11WM30, INSIZE IST-11WM60, INSIZE IST-11WM125, INSIZE IST-11WM200, INSIZE IST-11WM335, INSIZE IST-11WM500, INSIZE IST-11WM800, INSIZE IST-11WM1000, INSIZE IST-11WM1500, INSIZE IST-11WM2000, INSIZE IST-11WM3000
Рисунок 5 - Общий вид ключей моментных предельных INSIZE модификации INSIZE IST-31WM15OO, INSIZE IST-31WM2OOO, INSIZE IST-31WM3000
Рисунок 6 - Общий вид ключей моментных предельных INSIZE модификации INSIZE IST-32WM1500, INSIZE IST-32WM2000, INSIZE IST-32WM3000
Рисунок 7 - Общий вид ключей моментных предельных INSIZE модификации INSIZE IST-PW12, INSIZE IST- PW20, INSIZE IST- PW30, INSIZE IST- PW60, INSIZE IST- PW125, INSIZE IST- PW200, INSIZE IST- PW340, INSIZE IST- PW500, INSIZE IST- PW650, INSIZE IST- PW800, INSIZE IST- PW1000A, INSIZE IST- PW1000B

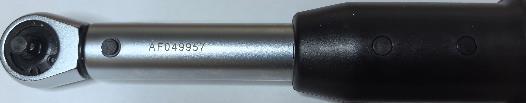

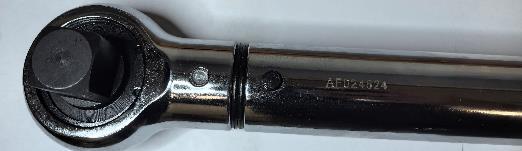

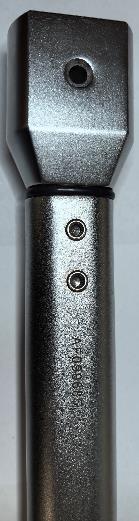

Место указания заводского номера
Рисунок 8 - Место указания заводского номера на ключах
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведения крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
|

INSIZE IST-9WW2 |
от 2,5 до 12 |
0,1 |
± 3 |
|
INSIZE КТ^М20 |
от 4 до 20 |
0,1 | |
|
INSIZE IST^WWO |
от 6 до 30 |
0,2 | |
|
INSIZE КТ^М60 |
от 10 до 60 |
0,5 | |
|
INSIZE КТ^М100 |
от 20 до 100 |
0,5 | |
|
INSIZE IST-9WW25 |
от 25 до 125 |
0,5 |
|
Модификация |
Диапазон воспроизведения крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
INSIZE IST-9WM200 |
от 40 до 200 |
1 |
± 3 |
|
INSIZE IST-9WM335 |
от 65 до 335 |
1 | |
|
INSIZE IST-9WM500 |
от 100 до 500 |
2,5 | |
|
INSIZE IST-9WM800 |
от 160 до 800 |
4 |
± 4 |
|
INSIZE IST-9WM1000 |
от 200 до 1000 |
5 | |
|
INSIZE IST-9WM1500 |
от 3001 до 500 |
5 | |
|
INSIZE IST-9WM2000 |
от 400 до 2000 |
10 | |
|
INSIZE IST-9WM3000 |
от 600 до 3000 |
15 | |
|
INSIZE IST-11WM12 |
от 2,5 до 12 |
0,05 |
± 3 |
|
INSIZE IST-11WM30 |
от 6 до 30 |
0,1 | |
|
INSIZE IST-11WM60 |
от 10 до 60 |
0,5 | |
|
INSIZE IST-11WM125 |
от 25 до 125 |
0,5 | |
|
INSIZE IST-11WM200 |
от 40 до 200 |
1 | |
|
INSIZE IST-11WM335 |
от 65 до 335 |
1 | |
|
INSIZE IST-11WM500 |
от 100 до 500 |
2,5 | |
|
INSIZE IST-11WM800 |
от 160 до 800 |
4 |
± 4 |
|
INSIZE IST-11WM1OOO |
от 200 до 1000 |
5 | |
|
INSIZE IST-11WM15OO |
от 300 до 1500 |
5 | |
|
INSIZE IST-11WM2OOO |
от 400 до 2000 |
10 | |
|
INSIZE IST-11WM3OOO |
от 600 до 3000 |
15 | |
|
INSIZE IST-28WM25 |
от 5 до 25 |
0,2 |
± 3 |
|
INSIZE IST-28WM50 |
от 10 до 50 |
0,5 | |
|
INSIZE IST-28WM60 |
от 10 до 60 |
0,5 | |
|
INSIZE IST-28WM100 |
от 20 до 100 |
0,5 | |
|
INSIZE IST-28WM150 |
от 30 до 150 |
1 | |
|
INSIZE IST-28WM200 |
от 40 до 200 |
1 | |
|
INSIZE IST-28WM300 |
от 60 до 300 |
1,5 | |
|
INSIZE IST-28WM340 |
от 60 до 340 |
2 | |
|
INSIZE IST-28WM400 |
от 80 до 400 |
2 | |
|
INSIZE IST-28WM550 |
от 100 до 550 |
3 |
± 4 |
|
INSIZE IST-28WM750 |
от 150 до 750 |
5 | |
|
INSIZE IST-28WM1000 |
от 200 до 1000 |
5 | |
|
INSIZE IST-28WM1500 |
от 300 до 1500 |
10 | |
|
INSIZE IST-29WM25 |
от 5 до 25 |
0,2 |
± 3 |
|
INSIZE IST-29WM50 |
от 10 до 50 |
0,5 | |
|
INSIZE IST-29WM60 |
от 10 до 60 |
0,5 | |
|
INSIZE IST-29WM100 |
от 20 до 100 |
0,5 | |
|
INSIZE IST-29WM150 |
от 30 до 150 |
1 |
|
Модификация |
Диапазон воспроизведения крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
INSIZE IST-29WM200 |
от 40 до 200 |
1 |
± 3 |
|
INSIZE IST-29WM300 |
от 60 до 300 |
1,5 | |
|
INSIZE IST-29WM400 |
от 80 до 400 |
2 | |
|
INSIZE IST-29WM550 |
от 100 до 550 |
3 |
± 4 |
|
INSIZE IST-29WM750 |
от 150 до 750 |
5 | |
|
INSIZE IST-29WM850 |
от 200 до 850 |
5 | |
|
INSIZE IST-31WM15OO |
от 300 до 1500 |
5 | |
|
INSIZE IST-31WM2OOO |
от 400 до 2000 |
10 | |
|
INSIZE IST-31WM3OOO |
от 600 до 3000 |
15 | |
|
INSIZE IST-32WM1500 |
от 300 до 1500 |
5 | |
|
INSIZE IST-32WM2000 |
от 400 до 2000 |
10 | |
|
INSIZE IST-32WM3OOO |
от 600 до 3000 |
15 |
аблица 2 - Метрологические характеристики
|
Модификация |
Диапазон установки воспроизведения крутящего момента силы, Н^м |
Установленное значение воспроизведения крутящего момента силы*, Н^м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
|
INSIZE IST-PW12 |
от 2,5 до 12 |
10 |
± 3 |
|
INSIZE IST- PW20 |
от 4 до 20 |
10 | |
|
INSIZE IST- PW30 |
от 6 до 30 |
10 | |
|
INSIZE IST- PW60 |
от 10 до 60 |
20 | |
|
INSIZE IST- PW125 |
от 25 до 125 |
50 | |
|
INSIZE IST- PW200 |
от 40 до 200 |
50 | |
|
INSIZE IST- PW340 |
от 65 до 340 |
50 | |
|
INSIZE IST- PW500 |
от 100 до 500 |
150 | |
|
INSIZE IST- PW650 |
от 150 до 650 |
150 |
± 4 |
|
INSIZE IST- PW800 |
от 160 до 800 |
200 | |
|
INSIZE IST- PW1000A |
от 200 до 1000 |
200 | |
|
INSIZE IST- PW1000В |
от 200 до 1000 |
200 |
Примечание:
* - установленное значение крутящего момента силы можно изменить в
предварительном заказе в пределах диапазона установки данного ключа, значение установленного крутящего момента силы указывается на корпусе ключа и в паспорте изделия.
аблица 3 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
INSIZE IST-9WM12 |
6,4 |
290 |
0,680 |
|
INSIZE IST-9WM20 |
6,4 |
290 |
0,680 |
|
INSIZE IST-9WM30 |
9,5 |
318 |
0,820 |
|
INSIZE IST-9WM60 |
9,5 |
388 |
0,960 |
|
INSIZE IST-9WM100 |
12,7 |
443 |
1,040 |
|
INSIZE IST-9WM125 |
12,7 |
443 |
1,040 |
|
INSIZE IST-9WM200 |
12,7 |
468 |
1,160 |
|
INSIZE IST-9WM335 |
12,7 |
528 |
1,300 |
|
INSIZE IST-9WM500 |
19,05 |
855 |
5,000 |
|
INSIZE IST-9WM800 |
19,05 |
1055 |
5,900 |
|
INSIZE IST-9WM1000 |
19,05 |
1055 |
5,900 |
|
INSIZE IST-9WM1500 |
25,4 |
1260 |
9,200 |
|
INSIZE IST-9WM2000 |
25,4 |
1260 |
9,200 |
|
INSIZE IST-9WM3000 |
25,4 |
1260 |
10,500 |
|
INSIZE IST-11WM12 |
12x9 |
225 |
0,580 |
|
INSIZE IST-11WM3O |
12x9 |
243 |
0,720 |
|
INSIZE IST-11WM60 |
12x9 |
314 |
0,860 |
|
INSIZE IST-11WM125 |
12x9 |
367 |
0,940 |
|
INSIZE IST-11WM200 |
18x14 |
402 |
1,060 |
|
INSIZE IST-11WM335 |
18x14 |
458 |
1,200 |
|
INSIZE IST-11WM500 |
32x24 |
734 |
5,000 |
|
INSIZE IST-11WM800 |
32x24 |
934 |
5,900 |
|
INSIZE IST-11WM1OOO |
32x24 |
934 |
5,900 |
|
INSIZE IST-11WM15OO |
36x27 |
1128 |
9,000 |
|
INSIZE IST-11WM2OOO |
36x27 |
1128 |
9,000 |
|
INSIZE IST-11WM3OOO |
36x27 |
1260 |
10,300 |
|
INSIZE IST-28WM25 |
6,4 |
321 |
0,820 |
|
INSIZE IST-28WM50 |
9,5 |
387 |
1,000 |
|
INSIZE IST-28WM60 |
9,5 |
387 |
1,000 |
|
INSIZE IST-28WM100 |
12,7 |
433 |
1,100 |
|
INSIZE IST-28WM150 |
12,7 |
463 |
1,200 |
|
INSIZE IST-28WM200 |
12,7 |
491 |
1,250 |
|
INSIZE IST-28WM300 |
12,7 |
551 |
1,400 |
|
INSIZE IST-28WM340 |
12,7 |
551 |
1,400 |
|
INSIZE IST-28WM400 |
12,7 |
700 |
1,650 |
|
INSIZE IST-28WM550 |
19,05 |
807 |
3,100 |
|
INSIZE IST-28WM750 |
19,05 |
1105 |
4,000 |
|
INSIZE IST-28WM1000 |
19,05 |
1105 |
4,000 |
|
INSIZE IST-28WM1500 |
25,4 |
1260 |
4,500 |
|
INSIZE IST-29WM25 |
12x9 |
315 |
0,700 |
|
INSIZE IST-29WM50 |
12x9 |
376 |
0,820 |
|
INSIZE IST-29WM60 |
12x9 |
376 |
0,820 |
|
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
INSIZE IST-29WM100 |
12x9 |
417 |
0,900 |
|
INSIZE IST-29WM150 |
18x14 |
460 |
1,150 |
|
INSIZE IST-29WM200 |
18x14 |
478 |
1,200 |
|
INSIZE IST-29WM300 |
18x14 |
538 |
1,200 |
|
INSIZE IST-29WM400 |
18x14 |
694 |
1,600 |
|
INSIZE IST-29WM550 |
32x24 |
919 |
2,000 |
|
INSIZE IST-29WM750 |
32x24 |
1070 |
4,000 |
|
INSIZE IST-29WM850 |
32x24 |
1137 |
4,200 |
|
INSIZE IST-31WM15OO |
25,4 |
22001 |
12,1002 |
|
INSIZE IST-31WM2OOO |
25,4 |
22001 |
12,1002 |
|
INSIZE IST-31WM3OOO |
25,4 |
27801 |
15,5002 |
|
INSIZE IST-32WM1500 |
36x27 |
22001 |
12,5002 |
|
INSIZE IST-32WM2000 |
36x27 |
22001 |
12,5002 |
|
INSIZE IST-32WM3OOO |
36x27 |
27801 |
15,3002 |
|
INSIZE IST-PW12 |
6,4 |
184 |
0,450 |
|
INSIZE IST- PW20 |
6,4 |
184 |
0,450 |
|
INSIZE IST- PW3O |
9,5 |
214 |
0,500 |
|
INSIZE IST- PW60 |
9,5 |
255 |
0,560 |
|
INSIZE IST- PW125 |
9,5 |
366 |
0,790 |
|
INSIZE IST- PW200 |
12,7 |
457 |
1,200 |
|
INSIZE IST- PW340 |
12,7 |
691 |
1,960 |
|
INSIZE IST- PW500 |
19,05 |
910 |
2,800 |
|
INSIZE IST- PW650 |
19,05 |
910 |
2,800 |
|
INSIZE IST- PW800 |
19,05 |
1037 |
5,000 |
|
INSIZE IST- PWIOOOA |
19,05 |
1265 |
6,000 |
|
INSIZE IST- PWIOOOB |
25,4 |
1265 |
6,000 |
|
1) - Длина с удлинителем в собранном виде 2) - Масса с удлинителем в собранном виде | |||
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, ◦С |
от +15 до +35 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
INSIZE |
1 шт. |
|
Футляр пластиковый |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы»:
- «Ключи моментные предельные INSIZE модификации INSIZE IST-9WM12, INSIZE IST-9WM2O, INSIZE IST-9WM3O, INSIZE IST-9WM6O, INSIZE IST-9WM1OO, INSIZE IST-9WM125, INSIZE IST-9WM2OO, INSIZE IST-9WM335, INSIZE IST-9WM5OO, INSIZE IST-9WM8OO, INSIZE IST-9WM1OOO, INSIZE IST-9WM15OO, INSIZE IST-9WM2OOO, INSIZE IST-9WM3OOO, INSIZE 11WM12, INSIZE IST-11WM3O, INSIZE IST-11WM6O, INSIZE IST-11WM125, INSIZE IST-11WM2OO, INSIZE IST-11WM335, INSIZE IST-11WM5OO, INSIZE IST-11WM8OO, INSIZE IST-IIWMIOOO, INSIZE IST-11WM15OO, INSIZE IST-11WM2OOO, INSIZE IST-11WM3OOO. Руководство по эксплуатации и паспорт»»;
- «Ключи моментные предельные INSIZE модификации INSIZE 28WM25, INSIZE IST-28WM5O, INSIZE IST-28WM6O, INSIZE IST-28WM1OO, INSIZE IST-28WM15O, INSIZE IST-28WM2OO, INSIZE IST-28WM3OO, INSIZE IST-28WM34O, INSIZE IST-28WM4OO, INSIZE IST-28WM55O, INSIZE IST-28WM75O, INSIZE IST-28WM1OOO, INSIZE IST-28WM15OO, INSIZE IST-29WM25, INSIZE IST-29WM5O, INSIZE IST-29WM6O, INSIZE IST-29WM1OO, INSIZE IST-29WM15O, INSIZE IST-29WM2OO, INSIZE IST-29WM3OO, INSIZE IST-29WM4OO, INSIZE IST-29WM55O, INSIZE IST-29WM75O, INSIZE IST-29WM85O. Руководство по эксплуатации и паспорт»;
- «Ключи моментные предельные INSIZE модификации INSIZE IST-31WM15OO, INSIZE IST-31WM2OOO, INSIZE IST-31WM3OOO, INSIZE IST-32WM15OO, INSIZE IST-32WM2OOO, INSIZE IST-32WM3OOO. Руководство по эксплуатации и паспорт»;
- «Ключи моментные предельные INSIZE модификации INSIZE IST-PW12, INSIZE IST-PW2O, INSIZE IST- PW3O, INSIZE IST- PW6O, INSIZE IST- PW125, INSIZE IST- PW2OO, INSIZE IST- PW34O, INSIZE IST- PW5OO, INSIZE IST- PW65O, INSIZE IST- PW8OO, INSIZE IST-PWIOOOA, INSIZE IST- PWIOOOB. Руководство по эксплуатации и паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «O6» сентября 2O24 г. № 2152;
«Стандарт предприятия. Ключи моментные предельные INSIZE».
