Нагрузки электронные АКИП-1391
| Номер в ГРСИ РФ: | 98151-26 |
|---|---|
| Производитель / заявитель: | Фирма "Changzhou Tonghui Electronic Co., Ltd.", Китай |
Нагрузки электронные АКИП-1391 (далее по тексту - нагрузки) предназначены для установки и измерения напряжения и силы постоянного тока, установки электрической мощности постоянного тока и электрического сопротивления.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98151-26 | |||||||||||||||
| Действует | по 02.04.2031 | |||||||||||||||
| Наименование | Нагрузки электронные | |||||||||||||||
| Модель | АКИП-1391 | |||||||||||||||
| Модификации |
АКИП-1391-150-30-175 АКИП-1391-150-30-350 АКИП-1391-150-60-350 АКИП-1391-150-120-1000 АКИП-1391-150-180-1500 АКИП-1391-150-240-2000 АКИП-1391-500-15-175 АКИП-1391-500-30-350 |
|||||||||||||||
| Приказы |
№641 от
02.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2e6932d1-0c51-24fd-55b3-0d12366d3af1 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
«CHANGZHOU TONGHUI ELECTRONICS CO., LTD», КИТАЙ, No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-ПР-42-2025 ГСИ. Нагрузки электронные АКИП-1391. Методика поверки.
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98151-26: Описание типа
2026-98151-26.pdf
|
Скачать | 258.4 КБ | |
|
98151-26: Методика поверки
МП-ПР-42-2025
2026-mp98151-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Нагрузки электронные АКИП-1391 (далее по тексту - нагрузки) предназначены для установки и измерения напряжения и силы постоянного тока, установки электрической мощности постоянного тока и электрического сопротивления.
Описание
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW).
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются диапазонами установки входных параметров и максимальной мощностью на канал.
Таблица 1 - Модификации нагрузок
|
Модификация |
Ubx |
1вх макс. |
Мощность |
|
АКИП-1391-150-30-175 |
150В |
30A |
175 Вт |
|
АКИП-1391-150-30-350 |
150В |
30A |
350 Вт |
|
АКИП-1391-150-60-350 |
150В |
60A |
350 Вт |
|
АКИП-1391-150-120-1000 |
150В |
120A |
1000 Вт |
|
АКИП-1391-150-180-1500 |
150В |
180A |
1500 Вт |
|
АКИП-1391-150-240-2000 |
150В |
240A |
2000 Вт |
|
АКИП-1391-500-15-175 |
500В |
15A |
175 Вт |
|
АКИП-1391-500-30-350 |
500В |
30A |
350 Вт |
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
- входные клеммы и гнезда для 4-х проводного подключения;
На задней панели нагрузок расположены:
- коммуникационные цифровые интерфейсы RS-232, LAN (модификации АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000);
- интерфейс аналогового управления HANDLER;
- терминал для внешнего мониторинга тока I-MONITOR (кроме АКИП-1391-150-30-175);
- интерфейс «Master/Slave» для совместной работы нагрузок (модификации АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000);
- разъем для подключения шнура питания и вентиляционные отверстия.
У модификации АКИП-1391-150-30-175 на корпусе отсутствует резиновый бампер.
Знак утверждения типа располагается на передней панели нагрузок как представлено на рисунках 1 - 3. Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Места пломбировки и нанесения серийного номера представлены на рисунках 4 - 6.
А . Б

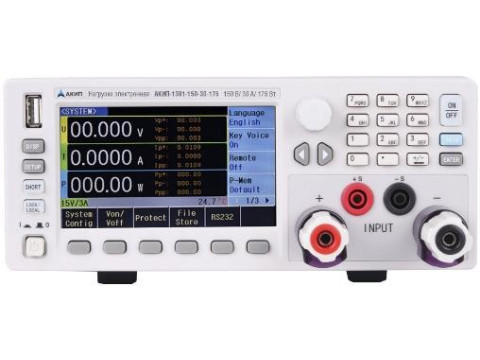

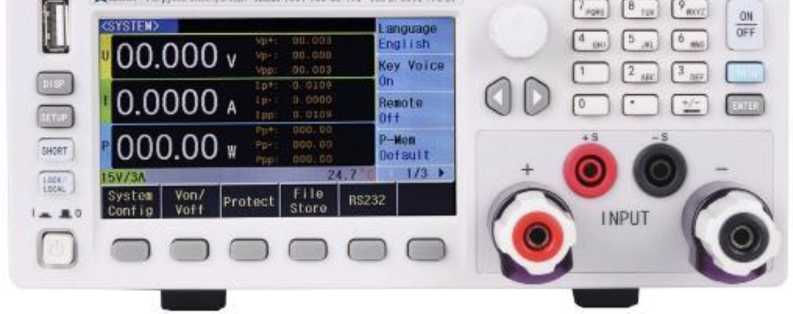

Рисунок 1 - Общий вид нагрузок АКИП-1391-150-30-175 с местами нанесения знака утверждения типа (А) и знака поверки (Б)

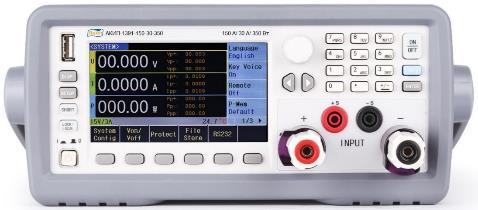

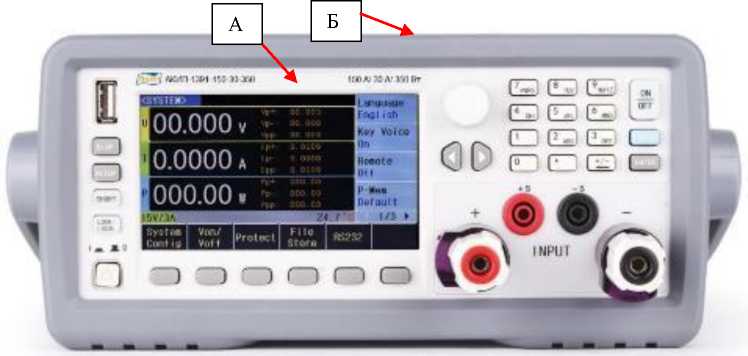

Рисунок 2 - Общий вид нагрузок АКИП-1391-150-30-350, АКИП-1391-150-60-350, АКИП-1391-500-15-175, АКИП-1391-500-30-350 с местами нанесения знака утверждения типа (А) и знака поверки (Б)

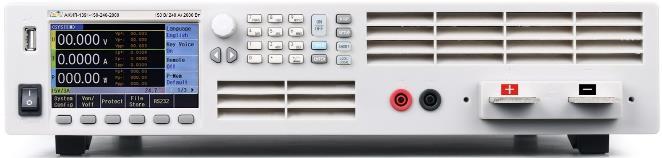

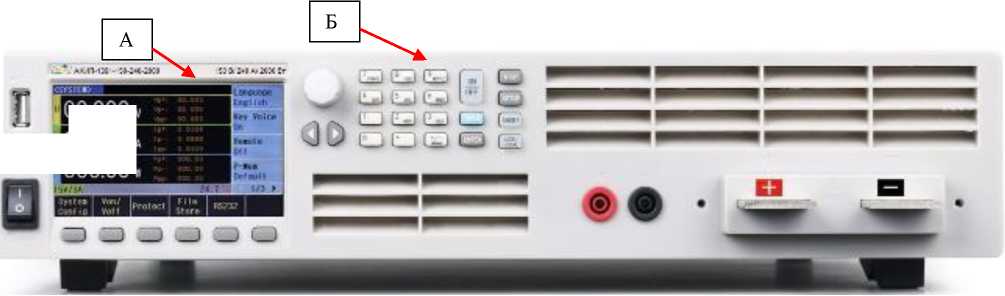

Рисунок 3 - Общий вид нагрузок АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000 с местами нанесения знака утверждения типа (А) и знака поверки (Б)
00.000 у
[0.0000. !000.00 .

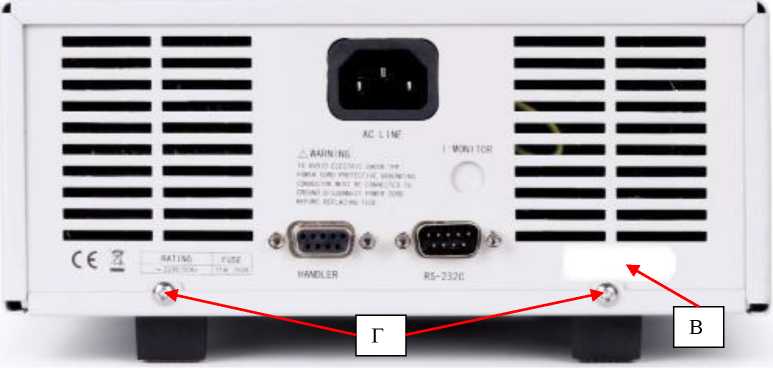

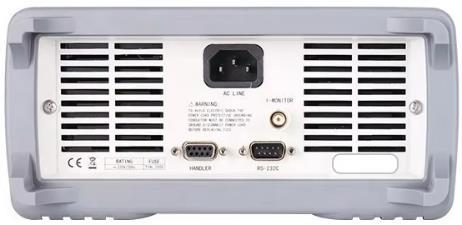

Рисунок 4 - Вид задней панели нагрузок модификации АКИП-1391-150-30-175 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

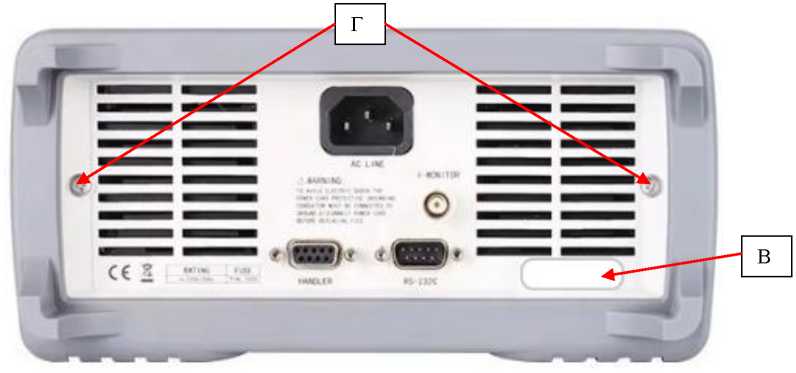

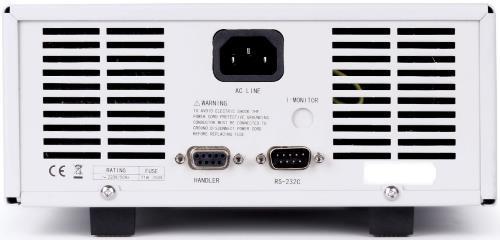

Рисунок 5 - Вид задней панели нагрузок модификации АКИП-1391-150-30-350, АКИП-1391-150-60-350, АКИП-1391-500-15-175, АКИП-1391-500-30-350 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

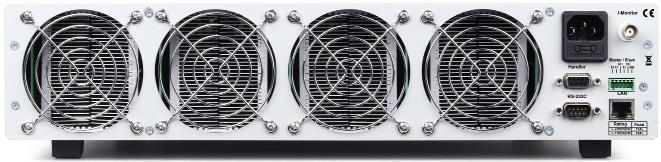

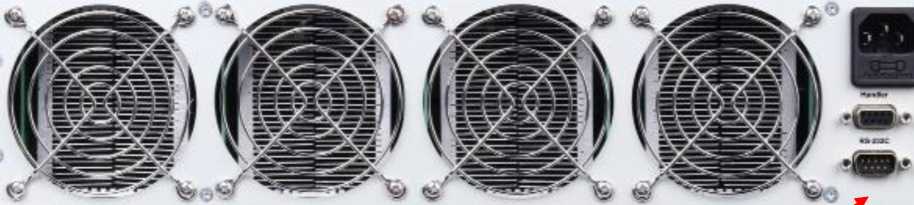

Рисунок 6 - Вид задней панели нагрузок модификации АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
Технические характеристики
Таблица 3 - Метрологические характеристики нагрузок модификаций АКИП-1391-150-30-175, АКИП-1391-150-30-350, АКИП-1391-150-60-350
|
Наименование характеристики |
Значение | |||||
|
АКИП-1391-150-30-175 |
АКИП-1391-150-30-350 |
АКИП-1391-150-60-350 | ||||
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 | |||
|
Диапазон силы тока в нагрузке, А |
от 0 до 30 |
от 0 до 30 |
от 0 до 60 | |||
|
Максимальная мощность на нагрузке, Вт |
175 |
350 |
350 | |||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^иуст + 0,0005-ипред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0008-0™ + 0,0005-0ред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 3 |
от 0 до 30 |
от 0 до 3 |
от 0 до 30 |
от 0 до 6 |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,0005-!уст + 0,0005<!пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,0008<!изм + 0,0005<!пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 175 |
от 0 до 350 |
от 0 до 350 | |||
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,005-РуСТ + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 0,05 Ом до 50 кОм |
от 0,05 Ом до 50 кОм |
от 0,05 Ом до 25 кОм | |||
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(Иусг-0,01) | |||||
|
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. R^ - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Руст - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||||||
Таблица 4 - Метрологические характеристики нагрузок модификаций АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, АКИП-1391-150-240-2000
|
Наименование характеристики |
Значение | |||||
|
АКИП-1391-150-120-1000 |
АКИП-1391-150-180-1500 |
АКИП-1391-150-240-2000 | ||||
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 | |||
|
Диапазон силы тока в нагрузке, А |
от 0 до 120 |
от 0 до 180 |
от 0 до 240 | |||
|
Максимальная мощность на нагрузке, Вт |
1000 |
1500 |
2000 | |||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005^уст + 0,0005-ипред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0008-иизм + 0,0005-ипред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 12 |
от 0 до 120 |
от 0 до 18 |
от 0 до 180 |
от 0 до 24 |
от 0 до 240 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,0005-!уст + 0,0005-!пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,0008<1изм + 0,0005<!пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 2000 | |||
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,005-Руст + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 0,02 Ом до 50 кОм |
от 0,02 Ом до 50 кОм |
от 0,01 Ом до 25 кОм | |||
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(Иусг-0,01) | |||||
Таблица 5 - Метрологические характеристики нагрузок модификаций АКИП-1391-500-15-175, АКИП-1391-500-30-350
|
Наименование характеристики |
Значение | |||
|
АКИП-1391-500-15-175 |
АКИП-1391-500-30- 350 | |||
|
1 |
2 |
3 | ||
|
Диапазон напряжения на нагрузке, В |
от 0 до 500 |
от 0 до 500 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 15 |
от 0 до 30 | ||
|
Максимальная мощность на нагрузке, Вт |
175 |
350 | ||
|
Режим стабилизации напряжения | ||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 50 |
от 0 до 500 |
от 0 до 50 |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,0005-иуСТ + 0,0005-ипред) | |||
П Продолжение таблицы 5
|
1 |
2 |
3 | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,0008-иизм + 0,0005-ипред) | |||
|
Режим стабилизации тока | ||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 1,5 |
от 0 до 15 |
от 0 до 3 |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,0005-!усг + 0,0005-1пред) | |||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,0008Пизм + 0,0005Ппред) | |||
|
Режим стабилизации электрической мощности | ||||
|
Диапазоны установки электрической мощности, Вт |
от 0 до 175 |
от 0 до 350 | ||
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,005'Руст + 0,001 •Рпред) | |||
|
Режим стабилизации сопротивления | ||||
|
Диапазоны установки сопротивления |
от 0,2 Ом до 50 кОм |
от 0,1 Ом до 50 кОм | ||
|
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом |
±(Куст-0,01) | |||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
75 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Диапазон напряжения питающей сети с частотой 50 Гц, В |
от 198 до 242 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более АКИП-1391-150-30-175, АКИП-1391-150-30-350, АКИП-1391-150-60- |
215x88x390 |
|
350 АКИП-1391-150-120-1000, АКИП-1391-150-180-1500, |
430x88x529 |
|
АКИП-1391-150-240-2000 АКИП-1391-500-15-175, АКИП-1391-500-30-350 |
215x88x390 |
|
Масса, кг, не более АКИП-1391-150-30-175 |
3,0 |
|
АКИП-1391-150-30-350, АКИП-1391-150-60-350 |
4,8 |
|
АКИП-1391-150-120-1000 |
13,0 |
|
АКИП-1391-150-180-1500 |
15,5 |
|
АКИП-1391-150-240-2000 |
18,0 |
|
АКИП-1391-500-15-175 |
3,0 |
|
АКИП-1391-500-30-350 |
4,8 |
Знак утверждения типа
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность нагрузок
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Нагрузка электронная |
АКИП-13911) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1391».
Смотрите также
