Расходомеры вихревые KUGB
| Номер в ГРСИ РФ: | 98162-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | "Q&T Instrument Co., Ltd", КНР |
Расходомеры вихревые KUGB (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей, газов и пара, массового расхода и массы пара.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98162-26 | ||||||||||||
| Действует | по 01.04.2031 | ||||||||||||
| Наименование | Расходомеры вихревые | ||||||||||||
| Модель | KUGB | ||||||||||||
| Модификации |
KUGB-2 KT-LUX На испытания представлены: KT-LUX, DN 80 KUGB-2, DN 50 KUGB-2, DN 800 |
||||||||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d8c615b-5d8a-3f4c-2c17-80c91c9dac9b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: «Q&T INSTRUMENT CO., LTD», КИТАЙ, 475000, No.191 Wangbai Road, Huanglong Industry Park, Xiangfu District, Kaifeng City; Henan Province; ООО «Кипстор», РОССИЯ, 115193, г. Москва, 5-я Кожуховская ул., д. 9, помещ. VII, ком. 5, оф. 89
Поверка
| Методика поверки / информация о поверке |
РТ-МП-148-208-2025 ГСИ. Расходомеры вихревые KUGB. Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
при измерении объемного расхода (объема) газа
5 лет
при измерении объемного расхода (объема) жидкости
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98162-26: Описание типа
2026-98162-26.pdf
|
Скачать | 182.4 КБ | |
|
98162-26: Методика поверки
РТ-МП-148-208-2025
2026-mp98162-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Расходомеры вихревые KUGB (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей, газов и пара, массового расхода и массы пара.
Описание
Принцип работы расходомеров основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.
Расходомер состоит из первичного преобразователя расхода (далее сенсор) и электронного преобразователя (далее ЭП) в герметичном корпусе.
В измерительном канале сенсора установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в электронный преобразователь сигналов. Измерительная информация отображается на цифровом жидкокристаллическом дисплее или передается через интерфейс для дальнейшей обработки и отображения.
Расходомеры изготавливаются в компактном исполнении, когда сенсор и электронный преобразователь жестко механически связаны или в раздельном исполнении, когда сенсор и электронный преобразователь разнесены на некоторое расстояние и соединены сигнальным кабелем.
Расходомеры выпускаются в следующих модификациях:
- KUGB-2 имеет проточное или погружное исполнение, может изготавливаться со встроенными датчиками температуры и/или давления.
- KT-LUX проточное исполнение может изготавливаться со встроенными датчиками температуры и давления.

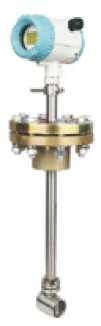

Внешний вид расходомеров в различных исполнениях приведен на рисунке 1.
Заводской номер расходомера в цифровом формате наносится при помощи лазерной гравировки на маркировочную табличку и/или в цифровом формате типографским методом на самоклеящуюся этикетку, как показано на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
проточное
погружное

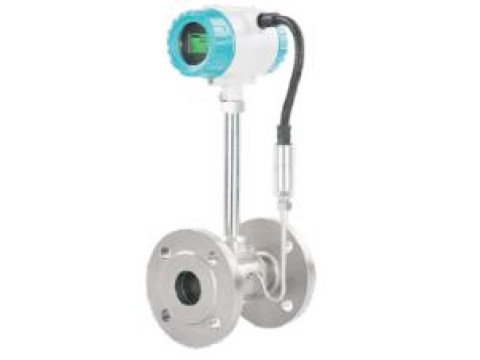

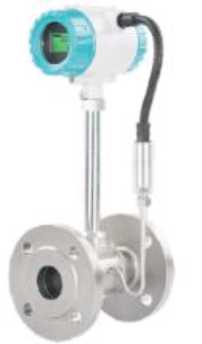

Компактное исполнение модификации KUGB-2
проточное
погружное

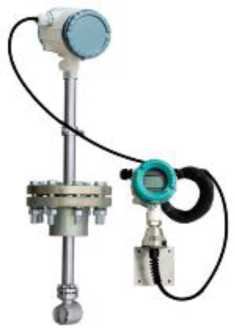

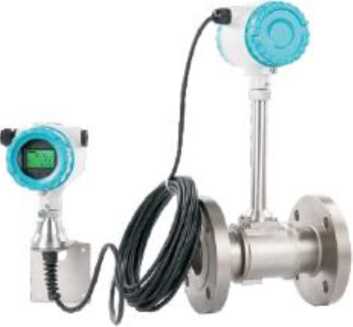

Раздельное исполнение модификации KUGB-2

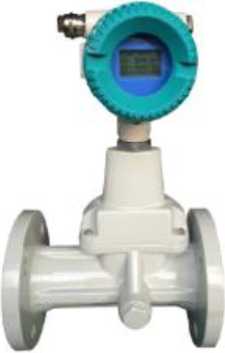

KT-LUX

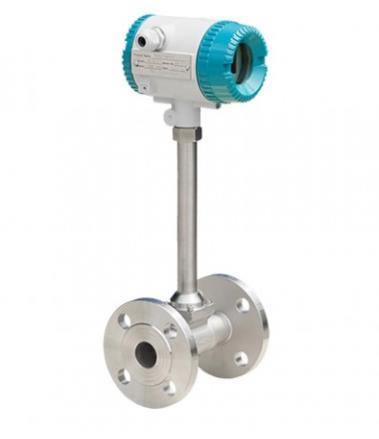

Рисунок 1 - Общий вид расходомеров

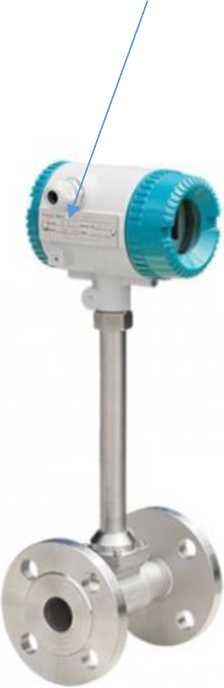

Место нанесения заводского номера
Место нанесения заводского номера Место нанесения знака утверждения типа

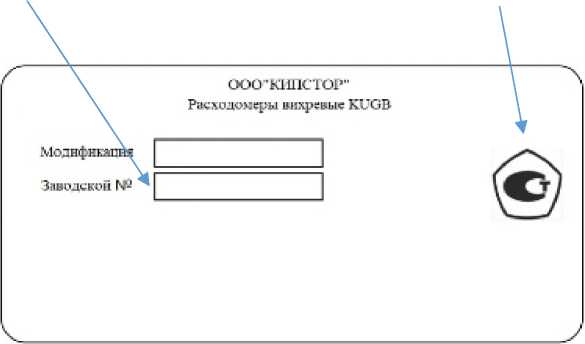

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей, газов и пара, массового расхода и массы пара. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Vortex | ||
|
Номер версии (идентификационный номер) ПО |
1.x |
9.x |
C.x-A.x |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
KUGB-2 |
KT-LUX | |
|
Исполнение |
Погружное |
Проточное |
Проточное |
|
Диапазон измерений объемного расхода жидкостей, м3/ч |
от 6 до 12000 |
от 0,5 до 2500 |
- |
|
Диапазон измерений объемного расхода газа при рабочих условиях, м3/ч 1) |
от 60 до 60000 |
от 5 до 16000 |
от 1,2 до 3600 |
|
Диапазон измерений массового расхода пара, кг/ч |
от 67,74 до 160800 |
от 5,6 до 160800 |
- |
|
Диапазон температуры измеряемой среды, °С |
от -40 до +250 |
от -20 до +80 | |
|
Динамический диапазон, не более2) |
1:15 | ||
|
Пределы допускаемой относительной погрешности измерения объемного расхода, объема жидкости, газа, 6v, %4) |
±1,5 |
±1 |
±1; ±1,53) |
|
Пределы допускаемой относительной погрешности измерения массового расхода, массы пара, 6m, %4) |
±2 |
±1,5 |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | ||
|
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, % |
±0,5 | ||
|
Наименование характеристики |
Значение |
|
1) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер. 2)Диапазон измерений зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер. 3) Конкретное значение погрешности приведено в паспорте расходомера. 4) При Re > 20000 Re - число Рейнольдса, вычисляется по формуле: R = 4 •Q е ,, , Л • D внутр ■ У где Q - расход, м3/с; л - число Пи (3,14159265); Denymp - внутренний диаметр первичного преобразователя (из паспорта), м; у - кинематическая вязкость измеряемой среды при температуре измерений, м2/с. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
KUGB-2 |
KT-LUX | ||
|
Исполнение |
Погружное |
Проточное |
Проточное | |
|
Номинальный диаметр, DN |
от 80 до 2000 |
от 15 до 300 |
от 20 до 200 | |
|
Диапазон температуры рабочей среды, °С |
от -40 до +250 (от -40 до +350)3) |
от -20 до +80 | ||
|
Максимальное давление измеряемой среды, МПа |
1,6 |
25,0 |
6,3 | |
|
Условия эксплуатации: - температура окружающей среды1), °С - температура окружающей среды2), °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -40 до +65 от 0 до +65 95 от 84,0 до 106,7 |
от -30 до +65 от 0 до +65 95 от 84,0 до 106,7 | ||
|
Выходной сигнал: - аналоговый, мА - частотно-импульсный, Гц - цифровой |
от 4 до 20 от 0 до 5000 HART, Modbus (RS485) | |||
|
Напряжение питания: - напряжение постоянного тока, В |
от 12 до 30 3,62) | |||
|
Габаритные размеры расходомеров (без учёта длины зонда), не более, мм -длина -ширина -высота |
400 460 752 |
700 340 470 | ||
|
1) Возможен более широкий температурный диапазон, определяемый рабочим диапазоном обогреваемого термочехла. 2) С питанием от литиевой батареи. 3) Высокотемпературное исполнение. | ||||
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус электронного преобразователя при помощи лазерной гравировки на маркировочную табличку и/или в цифровом формате типографским методом на самоклеящуюся этикетку.
Комплектность
'аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер вихревой |
KUGB |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
Сведения о методах измерений
приведены в разделе 4 руководства по эксплуатации «Расходомеры вихревые KUGB».
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 20.10.2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 26.51.51-001-50708750-2024 «Расходомеры вихревые KUGB. Технические условия»
