Нивелиры лазерные ротационные RGK
| Номер в ГРСИ РФ: | 98166-26 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Suzhou Fukuda Laser Precision Instrument Co.,Ltd., КИТАЙ |
Нивелиры лазерные ротационные RGK (далее - нивелиры) предназначены для измерений превышений.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98166-26 | ||||||||||||||||||||||||
| Действует | по 02.04.2031 | ||||||||||||||||||||||||
| Наименование | Нивелиры лазерные ротационные | ||||||||||||||||||||||||
| Модель | RGK | ||||||||||||||||||||||||
| Модификации |
RGK SP-100 RGK SP-100G RGK SP-310 RGK SP-500 RGK SP-500G RGK SP-610 RGK SP-610G RGK SP-800 |
||||||||||||||||||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 39d48486-df68-b8c6-49d2-30659ab65763 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Suzhou Fukuda Laser Precision Instrument Co.,Ltd., КИТАЙ, Nо.16, Matangwan Road, SIP, Suzhou, 215028
Поверка
| Методика поверки / информация о поверке |
МП-27/033-2025 ГСИ. Нивелиры лазерные ротационные RGK. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98166-26: Описание типа
2026-98166-26.pdf
|
Скачать | 324 КБ | |
|
98166-26: Методика поверки
МП-27/033-2025
2026-mp98166-26.pdf
|
Скачать | 948.3 КБ |
Описание типа
Назначение
Нивелиры лазерные ротационные RGK (далее - нивелиры) предназначены для измерений превышений.
Описание
Принцип действия нивелиров заключается в создании непрерывной горизонтальной, вертикальной или наклонной лазерной плоскости, относительно которой производятся измерения. Лазерный светодиод совмещен с вертикальной осью нивелиров и с центром оси вращения пентапризмы, через которую наружу передается лазерный луч. Видимая лазерная плоскость образуется за счет вращения пентапризмы, приводимой в движение электромотором. Встроенный электронный компенсатор автоматически устанавливает лазерный луч в зависимости от положения нивелира в вертикальное или горизонтальное положение.
Измерение превышений состоит в снятии отсчетов (проекция центра лазерного луча на нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых точках. Значение превышения вычисляется как разность отсчётов по рейкам.
Определение положения лазерного луча производится либо визуально, либо с помощью приёмника лазерного излучения, который с помощью держателя может крепиться на нивелирную рейку и позволяет выполнить фиксацию центра лазерного излучения по индикации на ЖК-экране и звуковому сигналу.
Нивелиры представляют собой пластиковый корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбовое соединение для установки на геодезический штатив. Управление и выбор режима работы осуществляется с помощью панели-пульта дистанционного управления, оснащенной кнопочной клавиатурой и двумя дисплеями.
Нивелиры выпускаются в следующих модификациях: RGK SP-100, RGK SP-100G, RGK SP-310, RGK SP-500, RGK SP-500G, RGK SP-610, RGK SP-610G, RGK SP-800, отличающихся средней квадратической погрешностью нивелирования, диапазоном работы компенсатора, габаритными размерами и массой. Кроме того модификации RGK SP-100 и RGK SP-100G, RGK SP-500 и RGK SP-500G, RGK SP-610 и RGK SP-610G отличаются между собой рабочей дальностью проецирования плоскости с приемником и длиной волны лазерного излучения.
Общий вид нивелиров представлен на рисунке 1. Заводской номер нивелиров, состоящий из шести арабских цифр, наносится на самоклеящуюся наклейку типографским способом, расположенную на нижней панели нивелиров. Место нанесения заводского номера представлено на рисунке 2. Нанесение знака утверждения типа и знака поверки на нивелиры не предусмотрено. Пломбирование нивелиров от несанкционированного доступа не предусмотрено, в процессе эксплуатации нивелиры не предусматривают внешних механических регулировок.
а)
б)
в) г)
д)

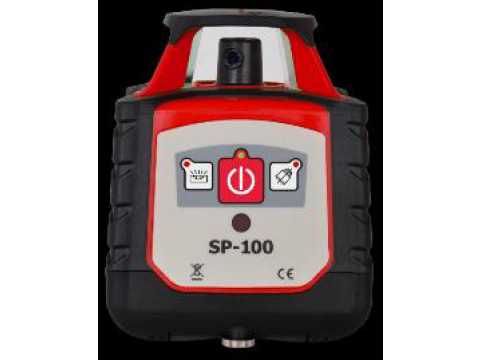

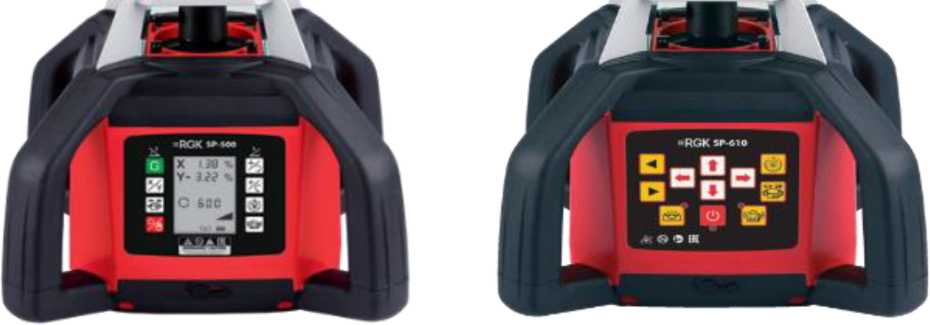

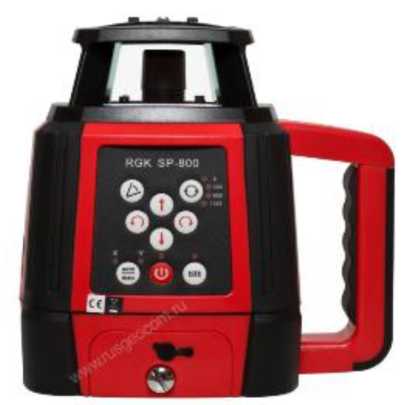

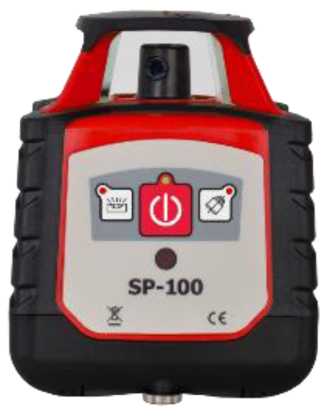

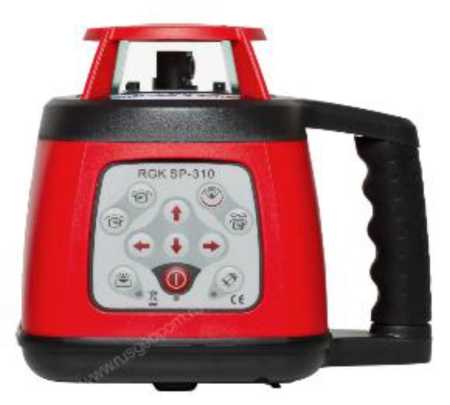

Рисунок 1 - Внешний вид нивелиров: а) модификации RGK SP-100, RGK SP-100G; б) модификация RGK SP-310; в) модификации RGK SP-500, RGK SP-500G; г) модификации RGK SP-610, RGK SP-610G; д) модификация RGK SP-800
а)
в)
г)
Место нанесения
заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
б)
д)

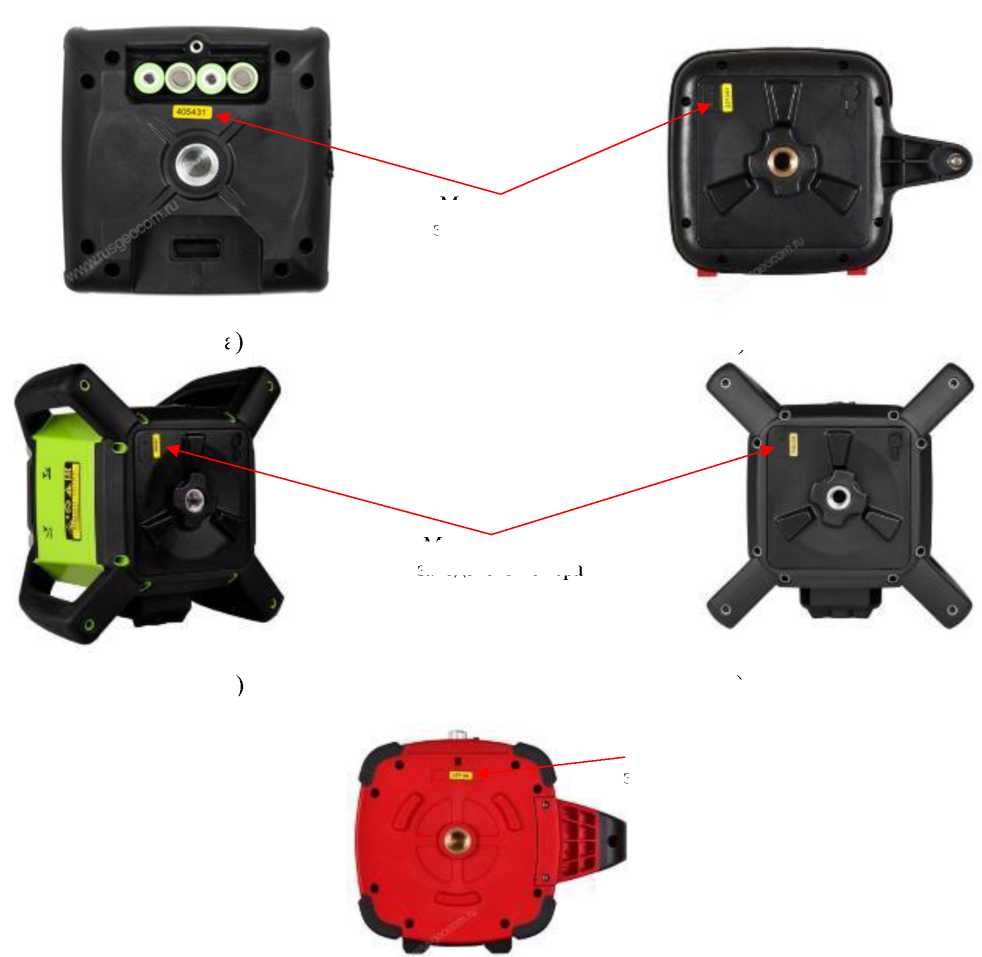

Рисунок 2 - Место нанесения заводского номера: а) модификации RGK SP-100, RGK SP-100G; б) модификация RGK SP-310; в) модификации RGK SP-500, RGK SP-500G;
г) модификации RGK SP-610, RGK SP-610G; д) модификация RGK SP-800
Программное обеспечение
Для управления нивелирами используется встроенное микропрограммное обеспечение (МПО), которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера нивелиров при их производстве.
Разделение на метрологически значимое и не значимое МПО не предусмотрено. Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р.50.2.077-2014. Конструкция нивелиров исключает возможность несанкционированного влияния на встроенное МПО нивелиров и измерительную информацию.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
RGK SP-100, RGK SP-100G |
RGK SP-310 |
RGK SP-500, RGK SP-500G |
RGK SP-610, RGK SP-610G |
RGK SP-800 |
|
Допускаемая средняя квадратическая погрешность нивелирования, мм/10 м: - в горизонтальной плоскости; - в вертикальной плоскости |
1,5 2,0 |
1 1,5 |
0,3 0,3 |
1 1 |
0,75 0,75 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Модификация |
RGK SP-100 |
RGK SP-100G |
RGK SP-310 |
RGK SP-500 |
RGK SP-500G |
RGK SP-610 |
RGK SP-610G |
RGK SP-800 |
|
Диапазон работы компенсатора (система автоматического выравнивания) |
±2° |
±2° |
±2° |
±5° |
±5° |
±5° |
±5° |
±2° |
|
Рабочая дальность проецирования плоскости, м: - без приемника; - с приемником |
30 300 |
30 350 |
30 300 |
30 450 |
30 450 |
30 450 |
30 450 |
30 400 |
|
Лазерное излучение: - мощность, мВт, не менее; - длина волны, нм; - класс по ГОСТ 31581-2012 |
1 635 2 |
1 515 2 |
1 635 2 |
1 635 2 |
1 515 3R |
1 650 2 |
1 515 3R |
1 635 2 |
|
Параметры электропитания, В: - внешний источник питания |
от 4,8 до 6,0 | |||||||
|
Диапазон рабочих температур, °С |
от -20 до +50 | |||||||
|
Габаритные размеры (Д^В^Ш), мм, не более |
128x161x150 |
206x206x211 |
206x206x211 |
206x206x211 |
206x206x211 |
206x206x211 |
170x220x230 | |
|
Масса, кг, не более |
1,5 |
2 |
3 |
3 |
2,5 |
2,5 |
3,6 | |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
аблица 3 - Комплектность нивелиров
|
Наименование |
Обозначение |
Количество |
|
Нивелир |
RGK |
1 |
|
Пластиковый кейс |
- |
1 |
|
Пульт дистанционного управления |
- |
1 |
|
Кронштейн для установки на рейку |
- |
1 |
|
Защитные очки |
- |
1 |
|
Лазерная мишень |
- |
1 |
|
Приемник излучения |
- |
1 |
|
Зарядное устройство |
- |
1 |
|
Сменный блок элементов питания |
- |
11) |
|
Батарейный отсек |
- |
12) |
|
Аккумулятор |
- |
12) |
|
Автомобильное зарядное устройство |
- |
13) |
|
Руководство по эксплуатации |
- |
1 |
|
Примечания: 1) только для модификаций RGK SP-500, RGK SP-500G. 2) только для модификаций RGK SP-610, RGK SP-610G. 3) только для модификации RGK SP-800. | ||
Сведения о методах измерений
приведены в разделе 3 «Начало работы» документов:
- «Нивелиры лазерные ротационные RGK модификации RGK SP-100, RGK SP-100G. Руководство по эксплуатации»;
- «Нивелиры лазерные ротационные RGK модификация RGK SP-310. Руководство по эксплуатации»;
- «Нивелиры лазерные ротационные RGK модификации RGK SP-500, RGK SP-500G. Руководство по эксплуатации»;
- «Нивелиры лазерные ротационные RGK модификации RGK SP-610, RGK SP-610G. Руководство по эксплуатации»;
- «Нивелиры лазерные ротационные RGK модификация RGK SP-800. Руководство по эксплуатации».
