Антенны рамочные низкочастотные АРН-8ММ
| Номер в ГРСИ РФ: | 98167-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "ИЗМЕРИЛОВКА", г. Москва |
Антенны рамочные низкочастотные АРН-8ММ (далее - антенны) предназначены для измерений напряженности магнитного поля в диапазоне частот от 60 Гц до 2 МГц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98167-26 | |||||||||
| Действует | по 02.04.2031 | |||||||||
| Наименование | Антенны рамочные низкочастотные | |||||||||
| Модель | АРН-8ММ | |||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 01410cc5-b5f3-d48d-b665-fc0ae157dfe5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИЗМЕРИЛОВКА», РОССИЯ, 125367, город Москва, Полесский проезд, дом 16, строение 1, этаж 2, помещение I, комната 36, офис А1X
Поверка
| Методика поверки / информация о поверке |
ЛТМВ.464639.003 ГСИ. Антенны рамочные низкочастотные АРН-8ММ. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98167-26: Описание типа
2026-98167-26.pdf
|
Скачать | 114.1 КБ | |
|
98167-26: Методика поверки
ЛТМВ.464639.003
2026-mp98167-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Антенны рамочные низкочастотные АРН-8ММ (далее - антенны) предназначены для измерений напряженности магнитного поля в диапазоне частот от 60 Гц до 2 МГц.
Описание
Антенны совместно с измерительными приемными устройствами применяются для измерений характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 60 Гц до 2 МГц. Антенны могут использоваться для работы в лабораторных, заводских и полевых условиях.
Принцип действия антенн основан на преобразовании наведенной под действием магнитного поля на рамке антенн ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Конструктивно антенны состоят из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в корпусе антенн.
Питание антенн осуществляется от внутреннего аккумуляторного батарейного источника питания, зарядка которого осуществляется зарядным устройством напряжением плюс 12 В.
Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер, идентифицирующий антенну, наносится на информационную табличку фотохимическим методом или гравированием, размещаемую на передней панели корпуса антенн в цифровом формате, например, «Зав. №250801».

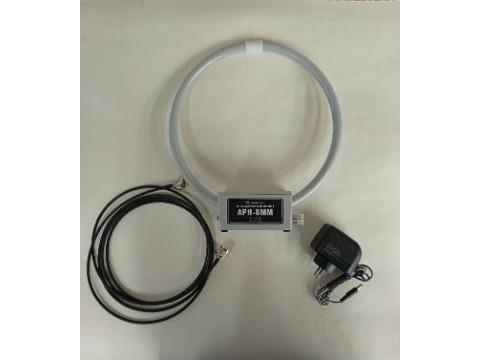

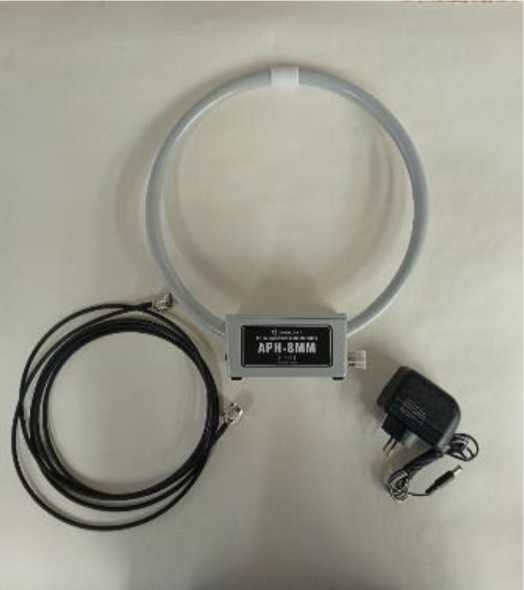

Рисунок 1 - Общий вид антенны
место нцнесения знака поверки
место нанесения наклейки «Знак утверждения типа»

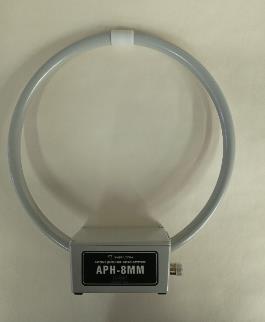

Рисунок 2 - Внешний вид антенны (вид спереди)

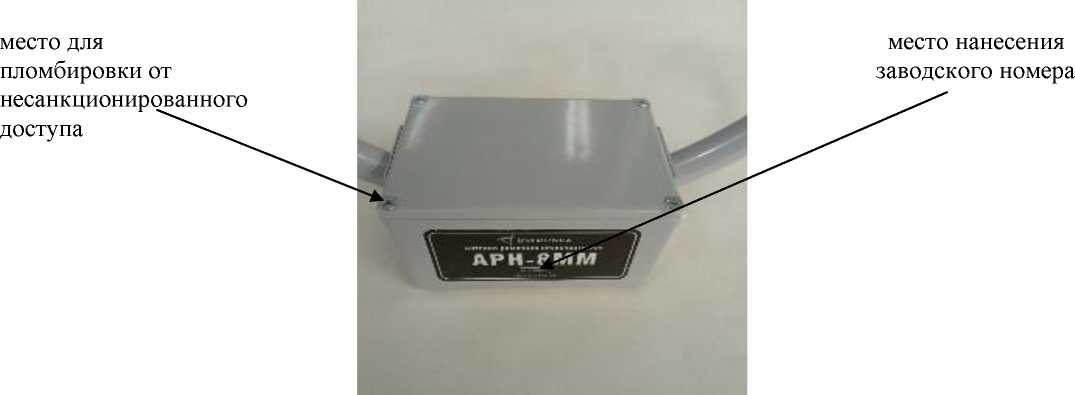

Рисунок 3 - Внешний вид антенны (блок усиления)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц |
от 60 до 2-106 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (1 Ом-1^м-1) пассивный режим активный режим |
от 15,0 до 60,0 от - 35,0 до -5,0 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
N (розетка) |
|
Напряжение питания постоянного тока, только для зарядки встроенных аккумуляторных батарей, В |
+12 |
|
Время непрерывной работы при полностью заряженных аккумуляторных батареях, ч, не менее |
10 |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Габаритные размеры, мм, не более: длина ширина высота |
320 90 360 |
|
Масса, кг, не более |
1,2 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре до +25°С, %, не более атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенн методом наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Антенна рамочная низкочастотная |
АРН-8ММ |
1 |
|
2 |
Кабель соединительный |
- |
1 |
|
3 |
Устройство зарядное |
БПС 12-0,35 |
1 |
|
4 |
Штатив* |
- |
1 |
|
5 |
Футляр (чемодан-кейс)* |
- |
1 |
|
6 |
Руководство по эксплуатации |
ЛТМВ.464639.003РЭ |
1 экз. |
|
7 |
Паспорт |
ЛТМВ.464639.003ПС |
1 экз. |
|
* - поставляется по согласованию с заказчиком. | |||
Сведения о методах измерений
приведены в части 7 «Порядок работы» ЛТМВ.464639.003РЭ «Антенна рамочная низкочастотная АРН-8ММ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2019 N 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ГОСТ 8.030-2025 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
ЛТМВ.464639.003ТУ. Технические условия. Антенны рамочные низкочастотные АРН-8ММ.
