Штангенглубиномеры
| Номер в ГРСИ РФ: | 98168-26 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | ООО «Торговый Дом Контрольные Технологии», г. Челябинск |
Штангенглубиномеры предназначены для измерений глубины отверстий и пазов, ступенчатых отверстий, выступов, выемок, толщины выступов и ширины канавок.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98168-26 | ||||||||||||||||||||||||
| Действует | по 02.04.2031 | ||||||||||||||||||||||||
| Наименование | Штангенглубиномеры | ||||||||||||||||||||||||
| Модификации |
ШГ ШГК ШГС ШГЦ ШГСЦ |
||||||||||||||||||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6d82597b-15b1-8e49-9835-ee5d60a6d5f3 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО ТД «Контрольные Технологии», РОССИЯ, 454084, Челябинская обл., г. Челябинск, ул. Братьев Кашириных, 8а, пом. 4
Поверка
| Методика поверки / информация о поверке |
МП СГ-75-2025 ГСИ. Штангенглубиномеры. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98168-26: Описание типа
2026-98168-26.pdf
|
Скачать | 254.3 КБ | |
|
98168-26: Методика поверки
МП СГ-75-2025
2026-mp98168-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Штангенглубиномеры предназначены для измерений глубины отверстий и пазов, ступенчатых отверстий, выступов, выемок, толщины выступов и ширины канавок.
Описание
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
Штангенглубиномеры изготавливаются следующих моделей:
- ШГ - с отсчетом по нониусу;
- ШГК - с отсчетным устройством по круговой шкале;
- ШГС - с отсчетом по нониусу, измерительная штанга выполнена Г-образной формы, которая обеспечивает возможность измерения глубины выступов, уступов и аналогичных элементов, когда требуется завести штангу под выступающую часть детали;
- ШГЦ - с цифровым отсчетным устройством;
- ШГСЦ - с цифровым отсчетным устройством, измерительная штанга выполнена Г-образной формы, которая обеспечивает возможность измерения глубины выступов, уступов и аналогичных элементов, когда требуется завести штангу под выступающую часть детали.
Штангенглубиномеры моделей ШГ и ШГС состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала и рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки или без него.
Штангенглубиномеры модели ШГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Штангенглубиномеры моделей ШГЦ и ШГСЦ состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки или без него.
Рамка своей измерительной поверхностью базируется на измеряемую деталь.
Пример условного обозначения:
- штангенглубиномера модели ШГ с диапазоном измерений от 0 до 630 мм и значением отсчета по нониусу 0,05 мм:
ШГ-630-0,05
- штангенглубиномера модели ШГС с диапазоном измерений от 0 до 250 мм и ценой деления 0,02 мм:
ШГС-250-0,02
- штангенглубиномера модели ШГЦ с диапазоном измерений от 0 до 200 мм и шагом дискретности 0,01 мм:
ШГЦ-200-0,01
Товарный знак
наносится на паспорт штангенглубиномеров типографским
методом, на штангу или рамку, и на футляр штангенглубиномеров краской, в виде наклейки или методом лазерной маркировки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной гравировкой в местах, указанных на рисунке 10.
Общий вид штангенглубиномеров указан на рисунках 1-9.
Цвета корпуса цифрового отсчетного устройства и кнопок управления могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

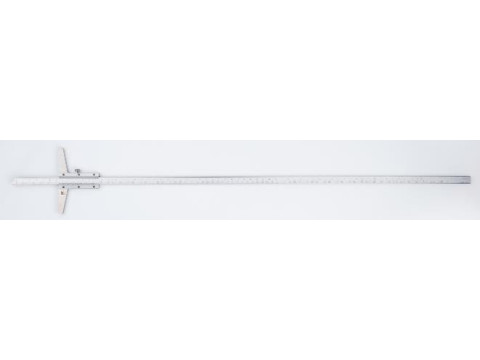

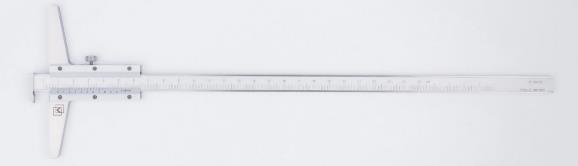

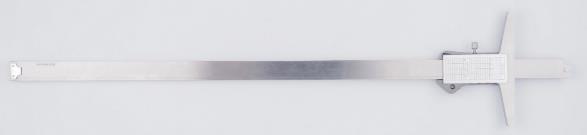

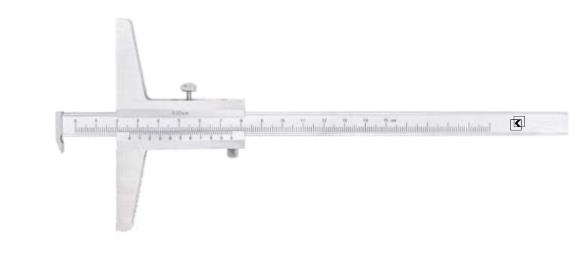

Рисунок 1 - Общий вид штангенглубиномеров модели ШГ

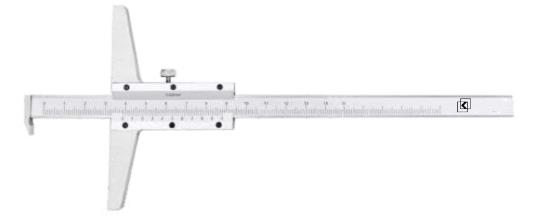

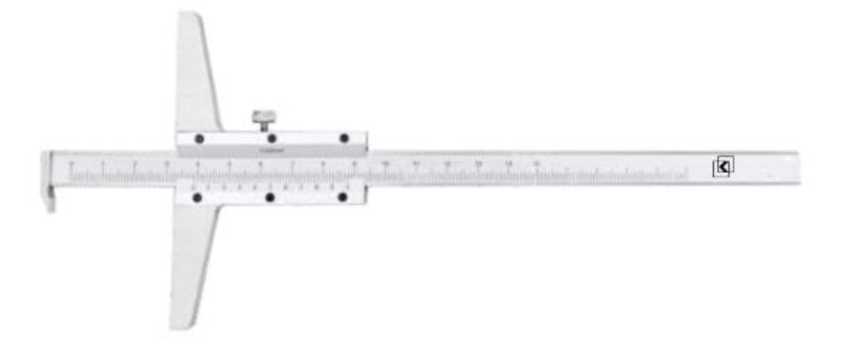

Рисунок 2 - Общий вид штангенглубиномеров модели ШГС

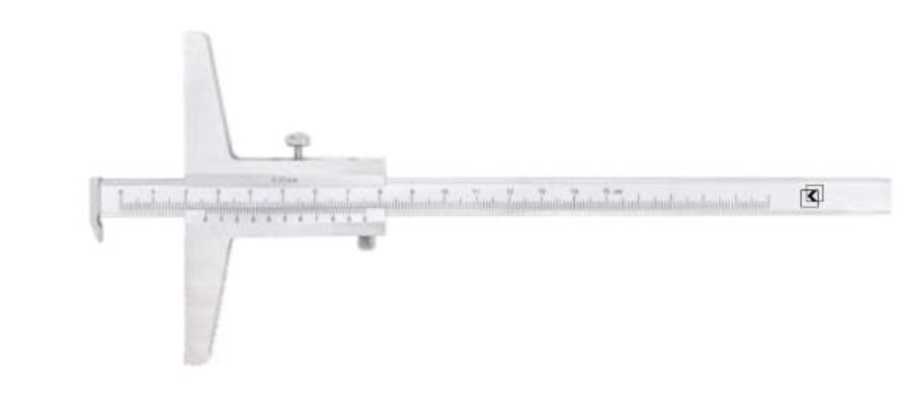

Рисунок 3 - Общий вид штангенглубиномеров модели ШГС
Рисунок 4 - Общий вид штангенглубиномеров модели ШГС

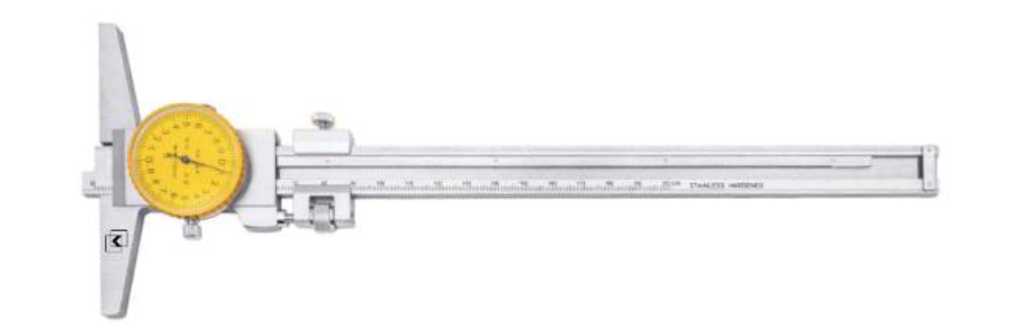

Рисунок 5 - Общий вид штангенглубиномеров модели ШГК

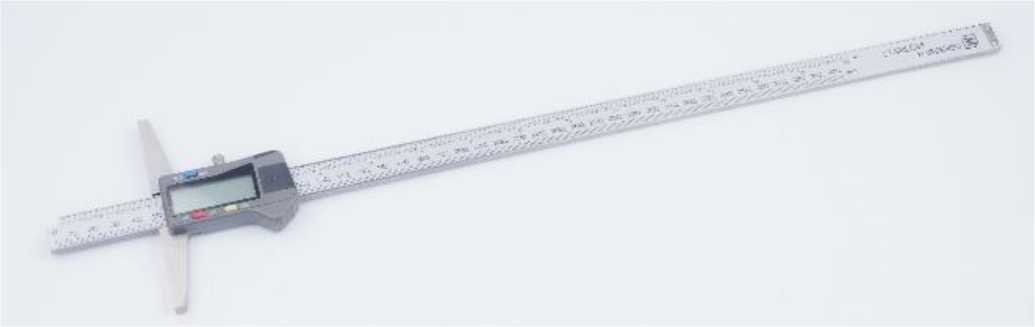

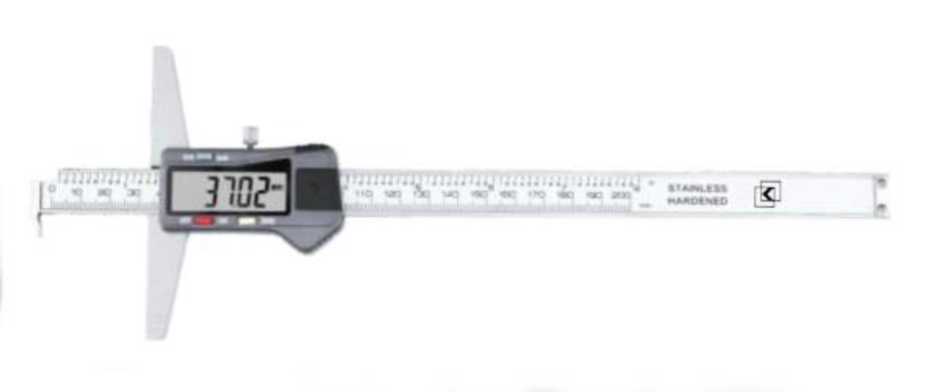

Рисунок 6 - Общий вид штангенглубиномеров модели ШГЦ

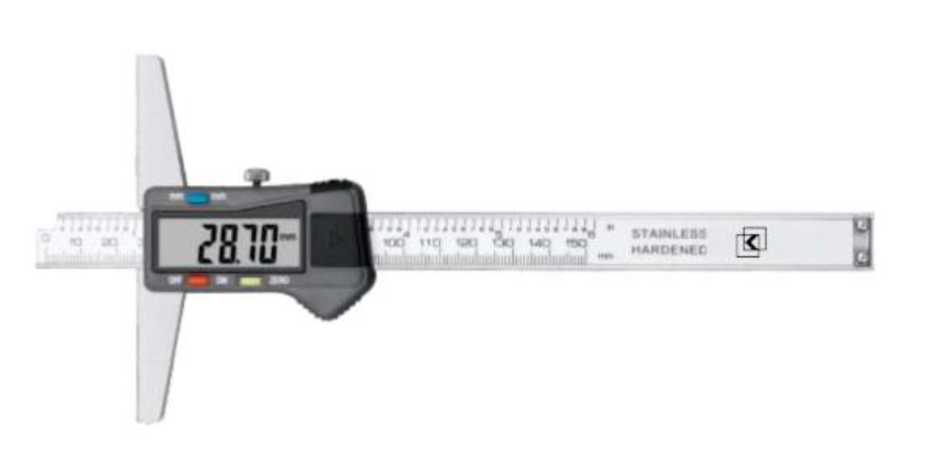

Рисунок 7 - Общий вид штангенглубиномеров модели ШГЦ

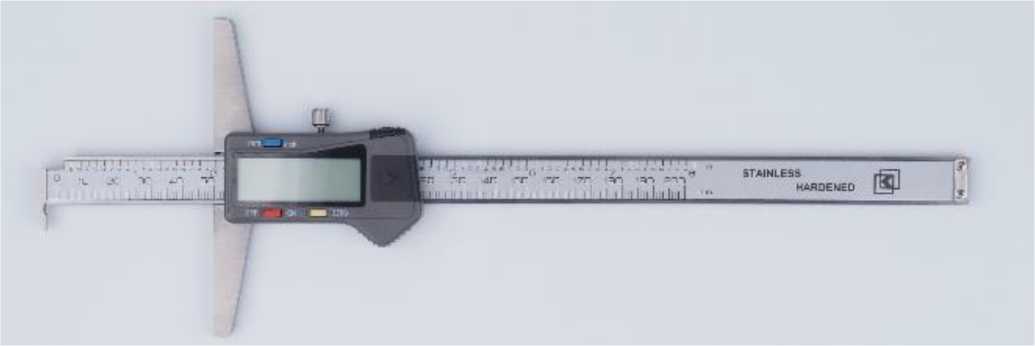

Рисунок 8 - Общий вид штангенглубиномеров модели ШГСЦ
Рисунок 9 - Общий вид штангенглубиномеров модели ШГСЦ

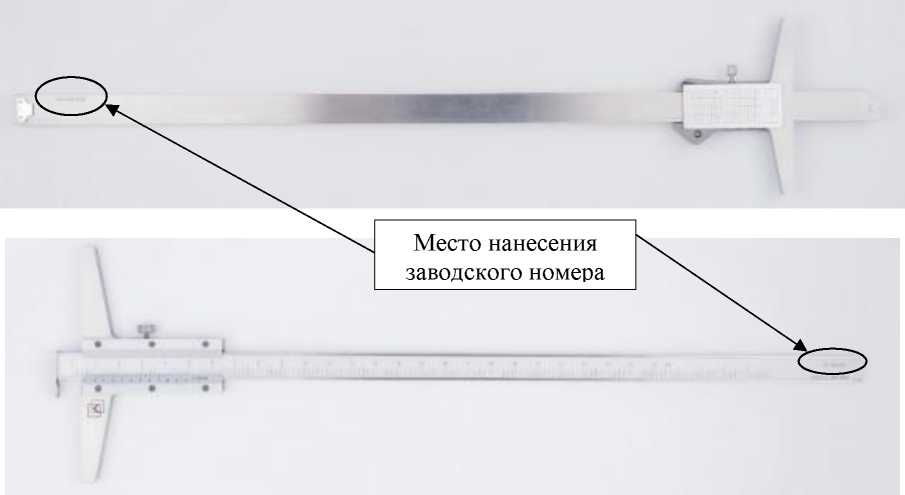

Рисунок 10 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер электронного цифрового отсчетного устройства штангенглубиномеров моделей ШГЦ и ШГСЦ на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенглубиномеров моделей ШГЦ и ШГСЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы и шаг дискретности цифрового отсчетного устройства
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
ШГ, ШГС |
от 0 до 150 |
0,02; 0,05; 0,10 |
- |
- |
|
от 0 до 160 | ||||
|
от 0 до 200 | ||||
|
от 0 до 250 | ||||
|
от 0 до 300 | ||||
|
от 0 до 400 | ||||
|
от 0 до 500 | ||||
|
от 0 до 600 | ||||
|
от 0 до 630 | ||||
|
от 0 до 700 | ||||
|
от 0 до 800 | ||||
|
от 0 до 900 | ||||
|
от 0 до 1000 | ||||
|
ШГК |
от 0 до 150 |
- |
0,01; 0,02; 0,05 |
- |
|
от 0 до 160 | ||||
|
от 0 до 200 | ||||
|
от 0 до 250 | ||||
|
от 0 до 300 | ||||
|
от 0 до 400 | ||||
|
от 0 до 500 | ||||
|
от 0 до 600 | ||||
|
от 0 до 630 | ||||
|
от 0 до 700 | ||||
|
от 0 до 800 | ||||
|
от 0 до 900 | ||||
|
от 0 до 1000 | ||||
|
ШГЦ, ШГСЦ |
от 0 до 150 |
- |
- |
0,01 |
|
от 0 до 160 | ||||
|
от 0 до 200 | ||||
|
от 0 до 250 | ||||
|
от 0 до 300 | ||||
|
от 0 до 400 | ||||
|
от 0 до 500 | ||||
|
от 0 до 600 | ||||
|
от 0 до 630 | ||||
|
от 0 до 700 | ||||
|
от 0 до 800 | ||||
|
от 0 до 900 | ||||
|
от 0 до 1000 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномера как при незатянутом, так и при затянутом зажиме рамки при температуре окружающей среды от плюс 15 °С до плюс 25 °С, относительной влажности не более 80 % при температуре плюс 25 °С
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мм | ||||||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,02 |
0,05 |
0,10 |
0,01 |
0,02 |
0,05 |
0,01 | |
|
От 0 до 150 |
±0,02 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,10 |
±0,04 |
|
От 0 до 160 |
±0,04 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,10 |
±0,04 |
|
От 0 до 200 |
±0,04 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,10 |
±0,05 |
|
От 0 до 250 |
±0,04 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,10 |
±0,05 |
|
От 0 до 300 |
±0,04 |
±0,05 |
±0,10 |
±0,05 |
±0,06 |
±0,10 |
±0,06 |
|
От 0 до 400 |
±0,04 |
±0,05 |
±0,10 |
±0,05 |
±0,06 |
±0,10 |
±0,06 |
|
От 0 до 500 |
±0,06 |
±0,10 |
±0,15 |
±0,05 |
±0,06 |
±0,10 |
±0,07 |
|
От 0 до 600 |
±0,06 |
±0,10 |
±0,15 |
±0,05 |
±0,06 |
±0,10 |
±0,07 |
|
От 0 до 630 |
±0,06 |
±0,10 |
±0,15 |
±0,05 |
±0,06 |
±0,10 |
±0,07 |
|
От 0 до 700 |
±0,06 |
±0,10 |
±0,15 |
±0,06 |
±0,08 |
±0,15 |
±0,08 |
|
От 0 до 800 |
±0,06 |
±0,10 |
±0,15 |
±0,06 |
±0,08 |
±0,15 |
±0,08 |
|
От 0 до 900 |
±0,08 |
±0,15 |
±0,20 |
±0,08 |
±0,08 |
±0,20 |
±0,10 |
|
От 0 до 1000 |
±0,08 |
±0,15 |
±0,20 |
±0,08 |
±0,08 |
±0,20 |
±0,10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск плоскостности измерительной поверхности штанги, мм |
0,004 |
|
Допуск плоскостности измерительной поверхности рамки, мм, для штангенглубиномеров: - со значением отсчета по нониусу, с ценой деления круговой шкалы и с шагом дискретности цифрового отсчетного устройства 0,01 и 0,02 мм - со значением отсчета по нониусу и с ценой деления круговой шкалы 0,05 и 0,10 мм |
0,005 0,008 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей штанги и рамки, мкм, не более |
0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более |
От 0 до +40 80 |
Таблица 4 - Длина измерительной поверхности рамки, габаритные размеры и масса
|
Диапазон измерений, мм |
Длина измерительной поверхности рамки*, мм, не менее |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
от 0 до 150 |
100; 120; 150;175 |
260 |
175 |
15 |
0,200 |
|
от 0 до 160 |
100; 120;150;175 |
270 |
175 |
15 |
0,250 |
|
от 0 до 200 |
100; 120; 150;175 |
330 |
175 |
15 |
0,330 |
|
от 0 до 250 |
100; 120;150;175 |
360 |
175 |
15 |
0,380 |
|
от 0 до 300 |
100; 120; 150;175 |
400 |
175 |
15 |
0,400 |
|
от 0 до 400 |
100; 120;150;175 |
500 |
175 |
15 |
0,420 |
|
от 0 до 500 |
100; 120; 150;175 |
600 |
175 |
15 |
0,500 |
|
от 0 до 600 |
100; 120;150;175 |
700 |
175 |
15 |
0,600 |
|
от 0 до 630 |
100; 120; 150;175 |
750 |
175 |
15 |
0,800 |
|
от 0 до 700 |
100; 120;150;175 |
800 |
175 |
15 |
1,000 |
|
от 0 до 800 |
100; 120; 150;175 |
1000 |
175 |
15 |
1,700 |
|
от 0 до 900 |
100; 120;150;175 |
1100 |
175 |
15 |
1,900 |
|
от 0 до 1000 |
100; 120; 150;175 |
1200 |
175 |
15 |
2,100 |
|
* - конкретное значение приводится в паспорте | |||||
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений |
30000 |
|
Примечание: Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхнего предела диапазона измерений штангенглубиномера | |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Штангенглубиномер |
- |
1 шт. |
|
Элемент питания для штангенглубиномеров моделей ШГЦ и ШГСЦ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 7.3 «Порядок работы» паспорта штангенглубиномеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ТУ-393330-2025 «Штангенглубиномеры. Технические условия».
