Нутромеры микрометрические
| Номер в ГРСИ РФ: | 98173-26 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Фирма "Diapazon JSC", Китай |
Нутромеры микрометрические (далее по тексту - нутромеры) для измерений внутренних линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98173-26 | |||||||||||||||||||||||||||
| Действует | по 02.04.2031 | |||||||||||||||||||||||||||
| Наименование | Нутромеры микрометрические | |||||||||||||||||||||||||||
| Модификации |
НМ НМЦ НМ-У НМ-Б НМ-БД НМЦ-Б |
|||||||||||||||||||||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4dc228ff-8120-8fa2-cd61-ce3ef493dd15 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Diapazon JSC, КИТАЙ, 238000, Anhui, Chaohu, Chaohu road, 328
Поверка
| Методика поверки / информация о поверке |
МП СГ-71-2025 ГСИ. Нутромеры микрометрические. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98173-26: Описание типа
2026-98173-26.pdf
|
Скачать | 355.6 КБ | |
|
98173-26: Методика поверки
МП СГ-71-2025
2026-mp98173-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Нутромеры микрометрические (далее по тексту - нутромеры) для измерений внутренних линейных размеров деталей.
Описание
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля со шкалой (с цифровым отсчетным устройством), барабана.
Нутромеры изготавливаются следующих моделей:
- НМ - с отсчетом по шкалам стебля и барабана, с удлинителями (кроме нутромера с диапазоном измерений от 50 до 63 мм);
- НМЦ - с отсчетом по цифровому отсчетному устройству, с удлинителями;
- НМ-У - с отсчетом по шкалам стебля и барабана, без удлинителей;
- НМ-Б - с отсчетом по шкалам стебля и барабана, с боковыми губками;
- НМ-БД - с отсчетом по шкалам стебля и барабана, с боковыми губками с двух сторон, две из них предназначены для измерений в пределах диапазона измерений от 5 до 30 мм, две другие - от 30 до 55 мм;
- НМЦ-Б - с отсчетом по цифровому отсчетному устройству, с боковыми губками.
Нутромеры моделей НМ и НМЦ комплектуются удлинителями (кроме нутромера с диапазоном измерений от 50 до 63 мм) для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки для нутромеров с нижним пределом диапазона измерений до 150 мм включительно. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Для начальной регулировки микрометрической головки нутромеров моделей НМ-Б и НМЦ-Б с нижним пределом диапазона измерений до 25 мм включительно входит установочное кольцо.
На удлинителях размером 100 мм и более предусмотрены теплоизоляционные накладки.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Нутромеры модели НМ-У могут изготавливаться наборами или поштучно. В набор могут входить от двух до десяти нутромеров модели НМ-У.
Товарный знак наносится на корпус или барабан микрометрической головки, на цифровое отсчетное устройство или на теплоизоляционную накладку краской, методом гравировки или в виде наклейки, а также на паспорт нутромеров типографским способом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунке 13.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нутромеров указан на рисунках 1 - 12.
Цвет корпуса отсчетного устройства, кнопок управления и упаковки могут быть изменены изготовителем.

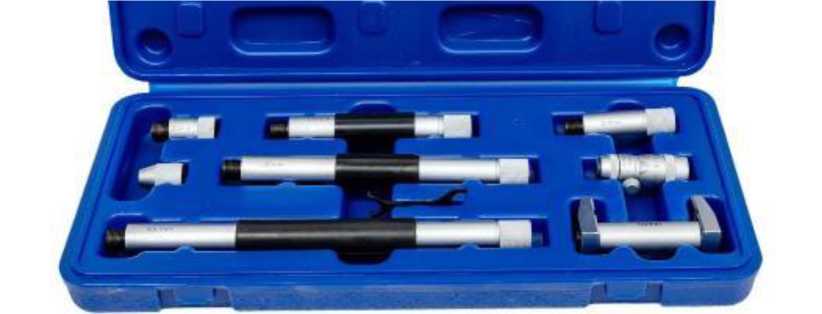

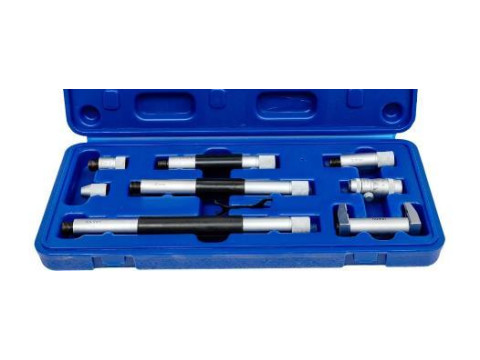

Рисунок 1 - Общий вид нутромеров модели НМ

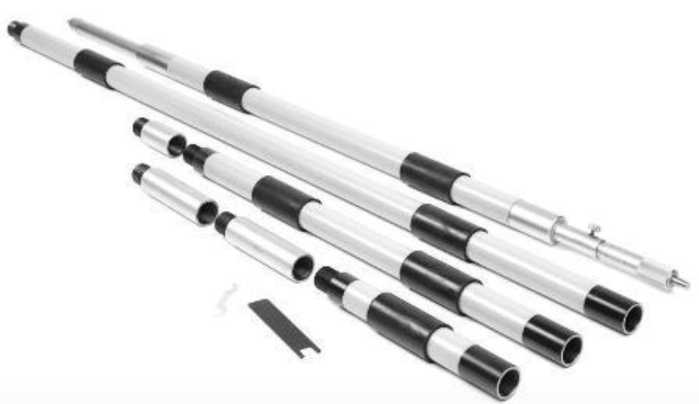

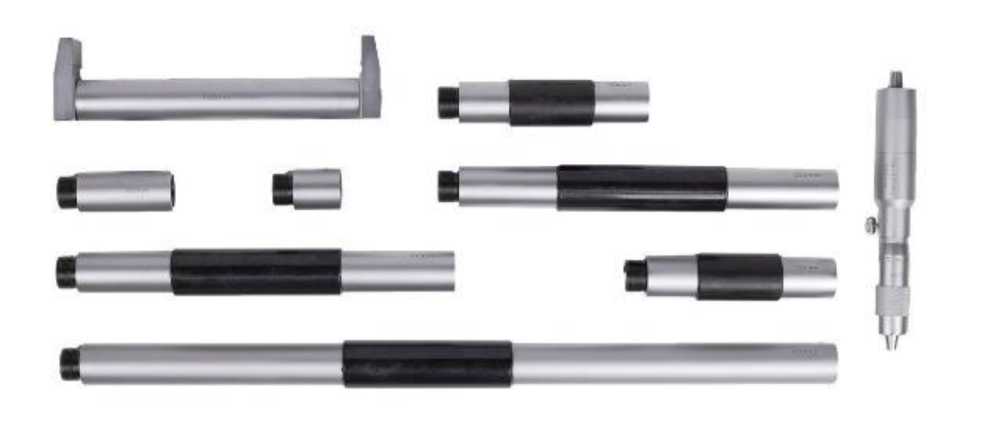

Рисунок 3 - Общий вид нутромеров модели НМ

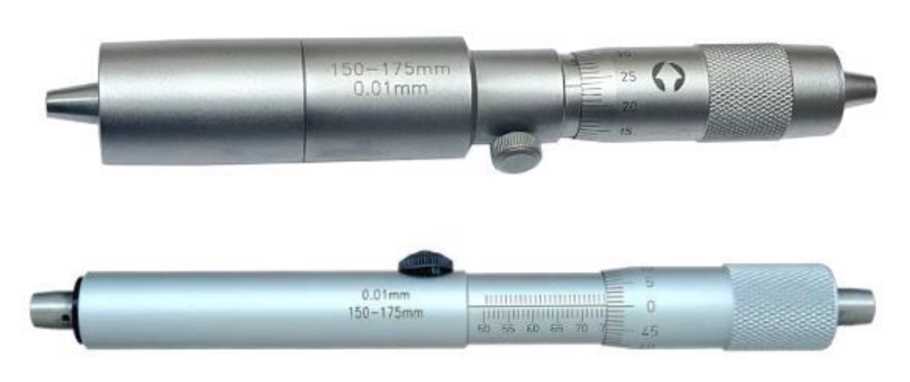

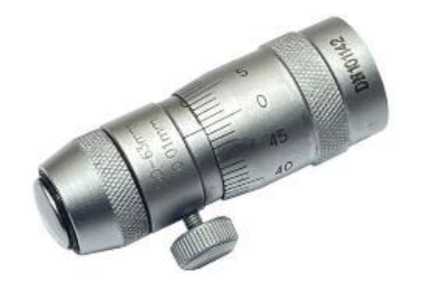

Рисунок 4 - Общий вид нутромеров модели НМ

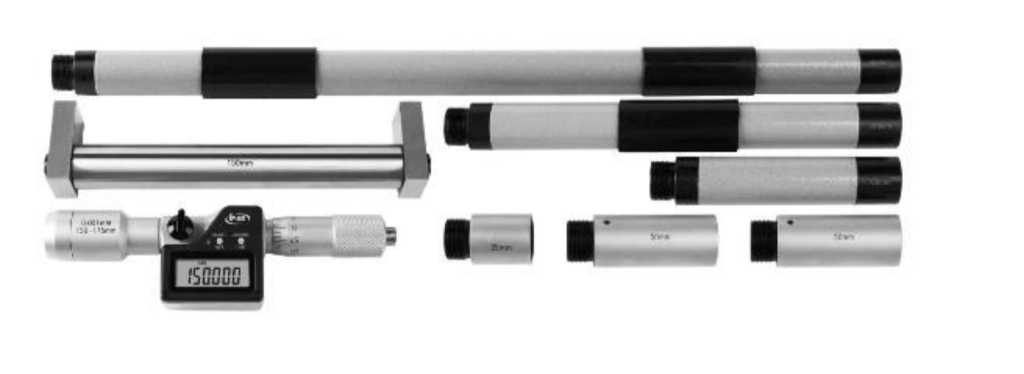

Рисунок 5 - Общий вид нутромеров модели НМЦ

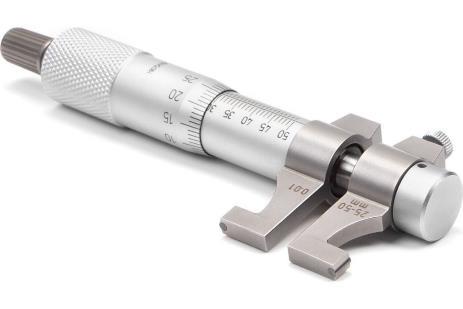

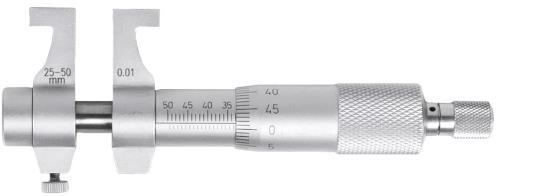

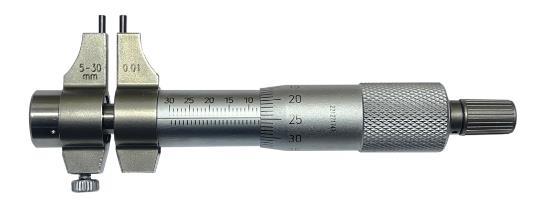

Рисунок 7 - Общий вид нутромеров модели НМ-Б
Рисунок 6 - Общий вид нутромеров модели НМ-Б

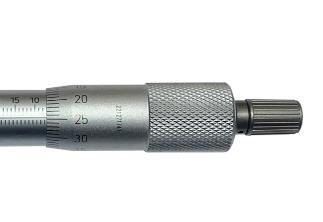

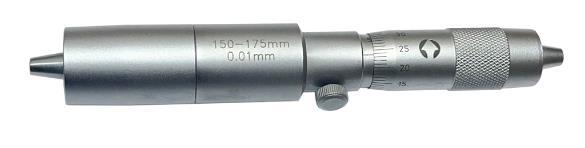

Рисунок 9 - Общий вид нутромеров модели НМ-У

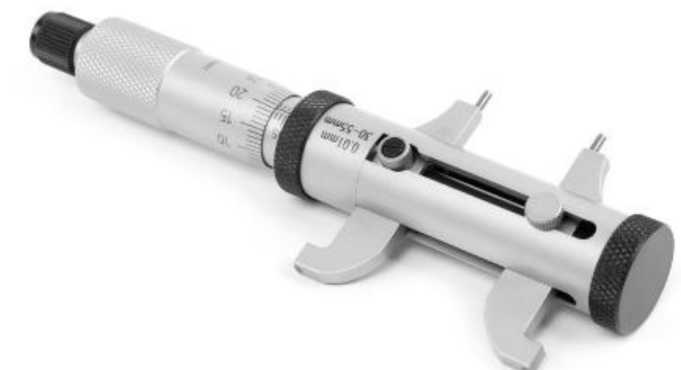

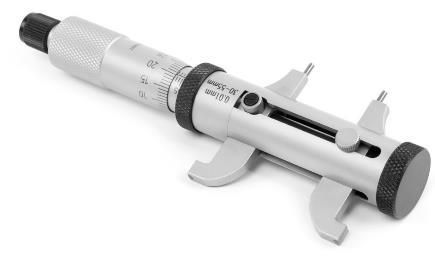

Рисунок 10 - Общий вид нутромеров модели НМ-БД

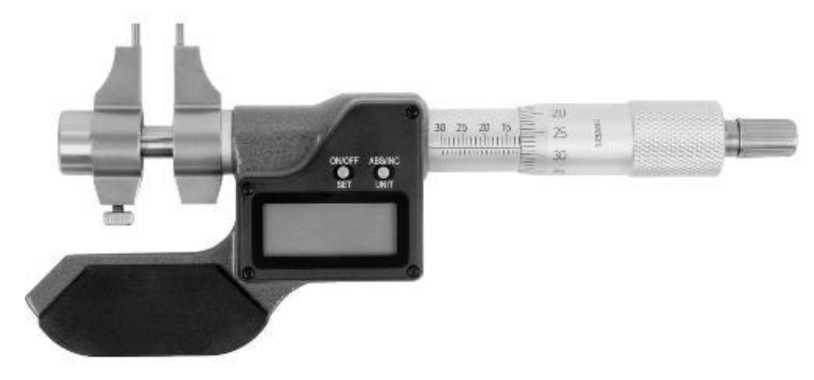

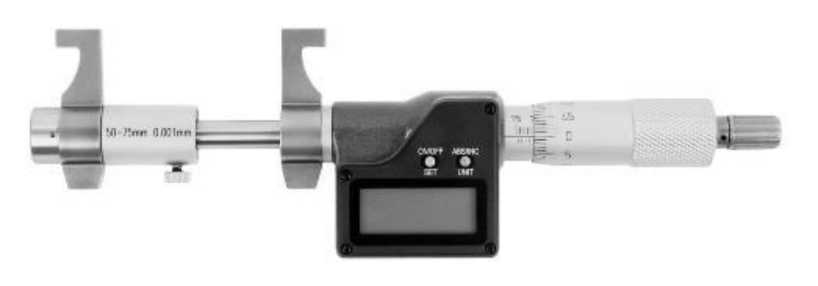

Рисунок 11 - Общий вид нутромеров модели НМЦ-Б
Рисунок 12 - Общий вид нутромеров модели НМЦ-Б

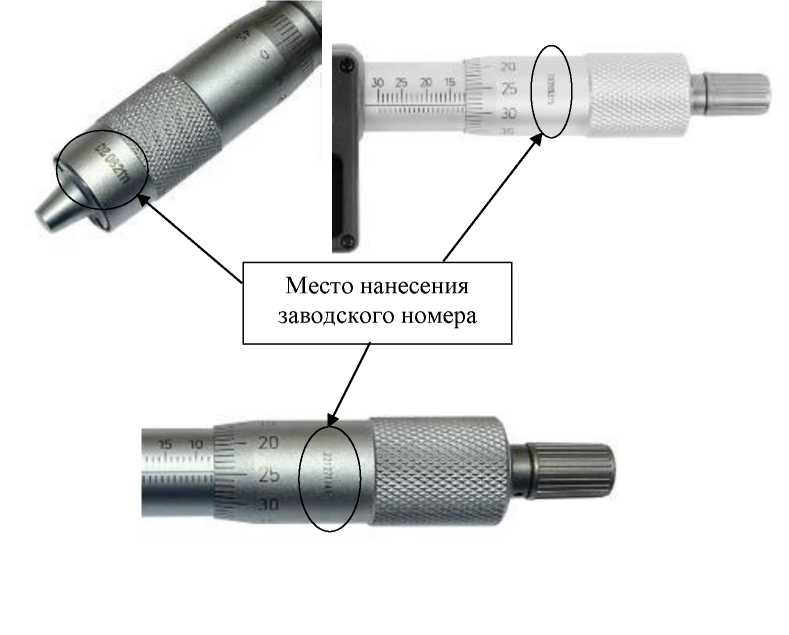

Рисунок 13 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства нутромеров моделей НМЦ и НМЦ-Б на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров моделей НМЦ и НМЦ-Б исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
аблица 1 - Метрологические характеристики нутромеров моделей НМ и НМЦ
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отчета), мм |
Пределы допускаемой абсолютной погрешности микрометрической головки, мкм |
Пределы допускаемой абсолютной погрешности измерений нутромера, мкм |
|
НМ |
от 50 до 63 |
0,01 |
±3 |
±(3+N+L/50)* |
|
от 50 до 75 | ||||
|
от 50 до 175 | ||||
|
от 50 до 600 | ||||
|
от 75 до 175 | ||||
|
от 75 до 600 | ||||
|
от 150 до 1000 |
±4 |
±(6+N+L/50)* | ||
|
от 150 до 1200 | ||||
|
от 150 до 1250 | ||||
|
от 150 до 1300 | ||||
|
от 150 до 1400 | ||||
|
от 150 до 1500 | ||||
|
от 150 до 2000 | ||||
|
от 150 до 2500 | ||||
|
от 150 до 3000 | ||||
|
от 1000 до 2000 |
±10 |
±(7+N+L/50)* | ||
|
от 1000 до 2500 | ||||
|
от 1000 до 3000 | ||||
|
от 1000 до 4000 | ||||
|
НМЦ |
от 150 до 175 |
0,001 |
±4 |
±(5+N+L/50)* |
|
от 150 до 600 | ||||
|
от 150 до 1000 | ||||
|
от 150 до 1250 | ||||
|
от 150 до 1500 | ||||
|
от 150 до 2000 | ||||
|
от 150 до 2500 |
* N - количество удлинителей, входящих в измеряемый размер, шт., L - измеряемая длина, мм
Таблица 2 - Метрологические характеристики нутромеров моделей НМ-У, НМ-Б, НМЦ-Б и НМ-БД
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности измерений нутромера, мкм |
|
НМ-У |
от 50 до 75 |
0,01 |
±5 |
|
от 75 до 100 | |||
|
от 100 до 125 |
±6 | ||
|
от 125 до 150 | |||
|
от 150 до 175 |
±7 | ||
|
от 175 до 200 | |||
|
от 200 до 225 |
±8 | ||
|
от 225 до 250 |
таблицы 2
|
Модель |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности измерений нутромера, мкм |
|
НМ-У |
от 250 до 275 |
0,01 |
±9 |
|
от 275 до 300 | |||
|
от 300 до 325 | |||
|
от 325 до 350 | |||
|
от 350 до 375 |
±10 | ||
|
от 375 до 400 | |||
|
от 400 до 425 | |||
|
от 425 до 450 | |||
|
от 450 до 475 |
±11 | ||
|
от 475 до 500 | |||
|
от 500 до 525 | |||
|
от 525 до 550 | |||
|
от 550 до 575 | |||
|
от 575 до 600 |
±12 | ||
|
НМ-Б |
от 5 до 30 |
0,01 |
±5 |
|
от 25 до 50 |
±6 | ||
|
от 50 до 75 |
±7 | ||
|
от 75 до 100 |
±8 | ||
|
от 100 до 125 |
±9 | ||
|
от 125 до 150 |
±9 | ||
|
от 150 до 175 |
±10 | ||
|
от 175 до 200 |
±10 | ||
|
НМ-БД |
от 5 до 30 |
0,01 |
±6 |
|
от 30 до 55 | |||
|
НМЦ-Б |
от 5 до 30 |
0,001 |
±4 |
|
от 25 до 50 | |||
|
от 50 до 75 |
±5 | ||
|
от 75 до 100 | |||
|
от 100 до 125 |
±6 | ||
|
от 125 до 150 | |||
|
от 150 до 175 | |||
|
от 175 до 200 |
Таблица 3 - Номинальные размеры и допускаемые отклонения длины установочных мер
(диаметра колец)
|
Нижний предел диапазона измерений нутромера, мм |
Номинальные размеры установочных мер (диаметров колец), мм |
Допускаемые отклонения длины установочной меры (диаметров колец) от номинальных значений, мкм |
|
5 |
5,000±0,010 |
±3 |
|
25 |
25,000±0,010 | |
|
30 |
30,000±0,010 | |
|
50 |
50,000±0,010 |
±4 |
|
75 |
75,000±0,010 | |
|
100 |
100,000±0,010 |
±6 |
|
150 |
150,000±0,010 |
Таблица 4 - Габаритные размеры и масса
|
Модель |
Диапазон измерений нутромеров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
НМ |
от 50 до 63 |
55х25х25 |
0,31 |
|
от 50 до 75 |
75х25х25 |
0,35 | |
|
от 50 до 175 |
175х25х25 |
0,52 | |
|
от 50 до 600 |
600х25х25 |
1,44 | |
|
от 75 до 175 |
175х25х25 |
0,80 | |
|
от 75 до 600 |
600х25х25 |
1,78 | |
|
от 150 до 1000 |
1000х33х33 |
2,50 | |
|
от 150 до 1200 |
1200х33х33 |
3,78 | |
|
от 150 до 1250 |
1250х35х35 |
4,25 | |
|
от 150 до 1300 |
1300х35х35 |
4,60 | |
|
от 150 до 1400 |
1400х35х35 |
4,70 | |
|
от 150 до 1500 |
1500х35х35 |
6,50 | |
|
от 150 до 2000 |
2000х35х35 |
8,50 | |
|
от 150 до 2500 |
2500х35х35 |
9,25 | |
|
от 150 до 3000 |
3000х35х35 |
9,55 | |
|
от 1000 до 2000 |
2000х35х35 |
8,50 | |
|
от 1000 до 2500 |
2500х35х35 |
7,85 | |
|
от 1000 до 3000 |
3000х35х35 |
9,80 | |
|
от 1000 до 4000 |
4000х35х35 |
11,30 | |
|
НМЦ |
от 150 до 175 |
200х50х125 |
0,75 |
|
от 150 до 600 |
340х50х200 |
1,60 | |
|
от 150 до 1000 |
380х50х300 |
3,50 | |
|
от 150 до 1250 |
380х50х300 |
4,30 | |
|
от 150 до 1500 |
540х60х330 |
5,50 | |
|
от 150 до 2000 |
540х60х330 |
5,80 | |
|
от 150 до 2500 |
600х65х350 |
6,20 | |
|
НМ-У |
от 50 до 75 |
75х22х22 |
0,16 |
|
от 75 до 100 |
100х22х22 |
0,18 | |
|
от 100 до 125 |
125х22х22 |
0,20 | |
|
от 125 до 150 |
155х22х22 |
0,23 | |
|
от 150 до 175 |
175х22х22 |
0,27 | |
|
от 175 до 200 |
200х22х22 |
0,29 | |
|
от 200 до 225 |
225х25х25 |
0,33 | |
|
от 225 до 250 |
250х25х25 |
0,45 | |
|
от 250 до 275 |
275х33х33 |
0,58 | |
|
от 275 до 300 |
300х33х33 |
0,62 | |
|
от 300 до 325 |
325х35х35 |
0,77 | |
|
от 325 до 350 |
350х35х35 |
0,92 | |
|
от 350 до 375 |
375х35х35 |
1,07 | |
|
от 375 до 400 |
400х35х35 |
1,20 | |
|
от 400 до 425 |
425х40х40 |
1,35 | |
|
от 425 до 450 |
450х40х40 |
1,50 | |
|
от 450 до 475 |
475х40х40 |
1,65 | |
|
от 475 до 500 |
500х40х40 |
1,80 |
Продолжение таблицы 4
|
Модель |
Диапазон измерений нутромеров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
НМ-У |
от 500 до 525 |
525х40х40 |
1,95 |
|
от 525 до 550 |
550х40х40 |
2,10 | |
|
от 550 до 575 |
575х40х40 |
2,25 | |
|
от 575 до 600 |
600х40х40 |
3,40 | |
|
НМ-Б |
от 5 до 30 |
125х22х50 |
0,30 |
|
от 25 до 50 |
130х22х46 |
0,40 | |
|
от 50 до 75 |
150х22х46 |
0,40 | |
|
от 75 до 100 |
175х22х46 |
0,52 | |
|
от 100 до 125 |
200х22х46 |
0,55 | |
|
от 125 до 150 |
225х22х46 |
0,61 | |
|
от 150 до 175 |
250х22х46 |
0,67 | |
|
от 175 до 200 |
275х22х46 |
0,28 | |
|
НМ-БД |
от 5 до 30 |
150х60х30 |
1,00 |
|
от 30 до 55 | |||
|
НМЦ-Б |
от 5 до 30 |
172х26х78 |
0,58 |
|
от 25 до 50 |
175х26х60 |
0,58 | |
|
от 50 до 75 |
198х26х60 |
0,59 | |
|
от 75 до 100 |
223х26х60 |
0,68 | |
|
от 100 до 125 |
248х26х60 |
0,75 | |
|
от 125 до 150 |
273х26х60 |
0,82 | |
|
от 150 до 175 |
297х26х60 |
0,85 | |
|
от 175 до 200 |
322х26х60 |
0,93 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер микрометрический |
- |
1 шт. или 1 набор |
|
Удлинители для нутромеров моделей НМ и НМЦ |
- |
1 компл. |
|
Элемент питания для нутромеров моделей НМЦ и НМЦ-Б |
- |
1 шт. |
|
Установочная мера для нутромеров моделей НМ и НМЦ с нижними пределами диапазона измерений до 150 мм включ. |
- |
1 шт. |
|
Установочное кольцо для моделей НМ-Б и НМЦ-Б с нижними пределами диапазона измерений 5 и 25 мм |
- |
1 шт. |
|
Установочное кольцо для модели НМ-БД для диапазона измерений от 30 до 55 мм |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Подготовка к работе и правила эксплуатации» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
Стандарт предприятия Diapazon JSC «Нутромеры микрометрические».
Другие Нутромеры
