Твердомеры Виккерса Виккерса SYNERCON V
| Номер в ГРСИ РФ: | 98176-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Laizhou Weiyi Experimental Machinery Manufacture Co., Ltd, КИТАЙ |
Твердомеры Виккерса SYNERCON V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98176-26 | ||||||||||||
| Действует | по 02.04.2031 | ||||||||||||
| Наименование | Твердомеры Виккерса | ||||||||||||
| Модель | Виккерса SYNERCON V | ||||||||||||
| Модификации |
SYNERCON V5А SYNERCON V5S SYNERCON V5АD SYNERCON V5SD SYNERCON V10А SYNERCON V10S SYNERCON V10AD SYNERCON V10SD SYNERCON V10M SYNERCON V30А SYNERCON V30S SYNERCON V30AD SYNERCON V30SD SYNERCON V50A SYNERCON V50S SYNERCON V50AD SYNERCON V50SD SYNERCON V50M |
||||||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 88e2906b-d914-bc35-0163-c4de776add9f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Компания «Laizhou Weiyi Experimental Machinery Manufacture Co., Ltd», КИТАЙ, Nanfang Vilage, Xiyuan Road, Wenfeng Street, Laizhou City, Shandong Province, 261400
Поверка
| Методика поверки / информация о поверке |
МП 360-027-2025 ГСИ. Твердомеры Виккерса SYNERCON V. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98176-26: Описание типа
2026-98176-26.pdf
|
Скачать | 222 КБ | |
|
98176-26: Методика поверки
МП 360-027-2025
2026-mp98176-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Твердомеры Виккерса SYNERCON V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.
Описание
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «SYNERCON».
Принцип действия твердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры имеют металлический корпус серого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в двадцати модификациях:
- SYNERCON V5A, SYNERCON V5S, SYNERCON V5AD, SYNERCON V5SD, SYNERCON V5M;
- SYNERCON V10A, SYNERCON V10S, SYNERCON V10AD, SYNERCON V10SD, SYNERCON V10M;
- SYNERCON V30A, SYNERCON V30S, SYNERCON V30AD, SYNERCON V30SD, SYNERCON V30M;
- SYNERCON V50A, SYNERCON V50S, SYNERCON V50AD, SYNERCON V50SD, SYNERCON V50M.
Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-5.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-5.
Место нанесения маркировочной таблички

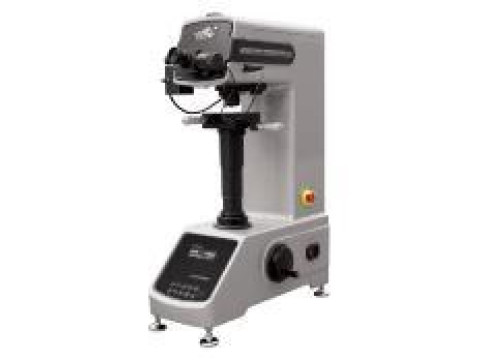

Рисунок 1 - Общий вид твердомеров Виккерса SYNERCON V5A, SYNERCON V10A, SYNERCON V3OA, SYNERCON V5OA
Место нанесения маркировочной таблички

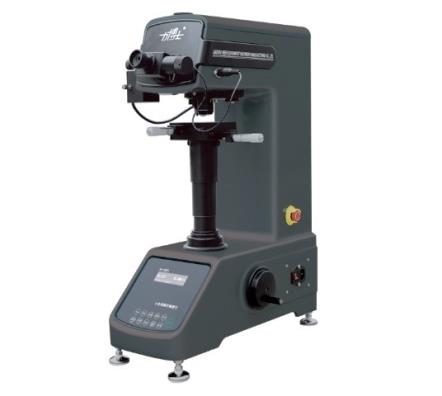

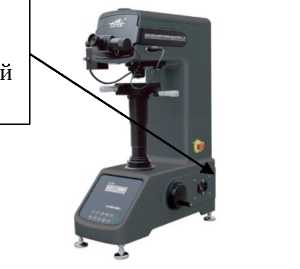

Рисунок 2 - Общий вид твердомеров Виккерса SYNERCON V5S, SYNERCON V10S,
SYNERCON V30S, SYNERCON V50S

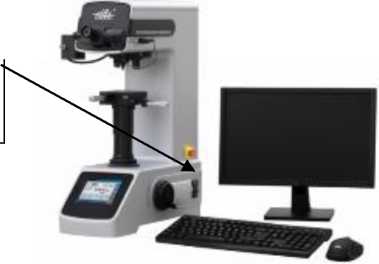

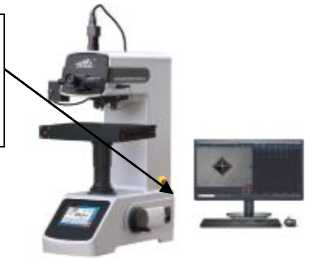

Рисунок 3 - Общий вид твердомеров Виккерса Рисунок 4 - Общий вид твердомеров Виккерса
Место нанесения маркировочной таблички
SYNERCON V5AD, SYNERCON V10AD, SYNERCON V30AD, SYNERCON V50AD
SYNERCON V5M, SYNERCON V10M, SYNERCON V30M, SYNERCON V50M
Место нанесения маркировочной таблички

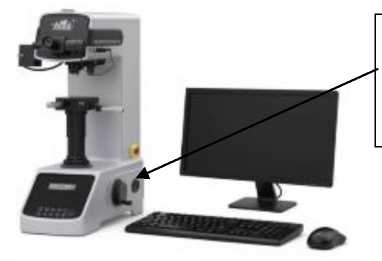

Рисунок 5 - Общий вид твердомеров Виккерса SYNERCON V5SD, SYNERCON V10SD, SYNERCON V30SD, SYNERCON V50SD
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные внешнего данные ПО
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
Hardness Tester |
SYNERCON |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 1.0 |
v 1.0.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* В соответствии с заказом | ||
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
|
Модификация твердомеров |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
SYNERCON V5A, SYNERCON V5S, SYNERCON V5AD, SYNERCON V5SD, SYNERCON V5M |
1,961; 2,942; 4,903; 9,807; 19,61; 29,42; 49,03 |
±1,0 |
|
SYNERCON V10A, SYNERCON V10S, SYNERCON V10AD, SYNERCON V10SD, SYNERCON V10M |
2,942; 4,903; 9,807; 19,61; 29,42; 49,03; 98,07 | |
|
SYNERCON V30A, SYNERCON V30S, SYNERCON V30AD, SYNERCON V30SD, SYNERCON V30M |
4,903; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2 | |
|
SYNERCON V50A, SYNERCON V50S, SYNERCON V50AD, SYNERCON V50SD, SYNERCON V50M |
9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3 |
аблица 3 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Диапазон измерений твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV20; HV30; HV50 |
3,0 |
2,4 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
3,0 |
3,0 | |
|
HV0,2; HV0,3; HV0,5 |
3,1 |
2,9 | |
|
Св. 75 до 125 включ. |
HV20; HV30; HV50 |
3,0 |
3,0 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
4,0 |
4,0 | |
|
HV0,5 |
3,0 |
3,5 | |
|
HV0,2; HV0,3 |
4,0 |
4,0 | |
|
Св. 125 до 250 включ. |
HV20; HV30; HV50 |
6,0 |
7,0 |
|
HV3; HV5; HV10 |
8,0 |
10,0 | |
|
HV1; HV2 |
10,0 |
10,0 | |
|
HV0,5 |
13,0 |
10,0 | |
|
HV0,3 |
14,0 |
10,0 | |
|
HV0,2; |
16,0 |
10,0 | |
|
Св. 250 до 350 включ. |
HV30; HV50 |
7,0 |
7,0 |
|
HV20 |
10,0 |
10,0 | |
|
HV3; HV5; HV10 |
11,0 |
11,0 | |
|
HV2 |
11,0 |
18,0 | |
|
HV1 |
13,0 |
13,0 | |
|
HV0,2; HV0,3; HV0,5 |
17,0 |
15,0 | |
|
Св. 350 до 525 включ. |
HV30; HV50 |
10,0 |
10,0 |
|
HV5; HV10; HV20 |
15,5 |
15,5 | |
|
HV2; HV3 |
20,0 |
20,0 | |
|
HV1 |
25,0 |
25,0 | |
|
HV0,2; HV0,3; HV0,5 |
25,0 |
22,0 | |
|
Св. 525 до 650 включ. |
HV30; HV50 |
13,0 |
13,0 |
|
HV5; HV10; HV20 |
19,0 |
19,0 | |
|
HV2; HV3 |
26,0 |
26,0 | |
|
HV1 |
31,0 |
31,0 | |
|
HV0,2; HV0,3; HV0,5 |
30,0 |
26,0 | |
|
Св. 650 до 750 включ. |
HV30; HV50 |
15,0 |
15,0 |
|
HV5; HV10; HV20 |
22,0 |
22,0 | |
|
HV2; HV3 |
30,0 |
29,6 | |
|
HV1 |
42,0 |
38,5 | |
|
HV0,2; HV0,3; HV0,5 |
35,0 |
30,0 | |
|
Св. 750 до 850 включ. |
HV30; HV50 |
17,0 |
19,0 |
|
HV5; HV10; HV20 |
25,0 |
25,0 | |
|
HV2; HV3 |
36,0 |
36,0 | |
|
HV1 |
51,0 |
51,0 | |
|
HV0,2; HV0,3; HV0,5 |
50,0 |
40,0 |
Продолжение таблицы 3
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV (±) |
Размах чисел твёрдости HV, не более |
|
Св. 850 до 1000 включ. |
HV30; HV50 |
20,0 |
20,0 |
|
HV10; HV20 |
30,0 |
30,0 | |
|
HV3; HV5 |
40,0 |
38,0 | |
|
HV2 |
50,0 |
50,0 | |
|
HV1 |
60,0 |
57,0 | |
|
HV0,2; HV0,3; HV0,5 |
60,0 |
42,0 | |
|
Св. 1000 до 1250 включ. |
HV30; HV50 |
24,0 |
24,0 |
|
HV20; HV10 |
35,0 |
35,0 | |
|
HV3; HV5 |
45,0 |
52,0 | |
|
HV2 |
50,0 |
50,0 | |
|
HV1 |
68,0 |
68,0 | |
|
HV0,5 |
70,0 |
66,0 | |
|
Св. 1250 до 1500 включ. |
HV30; HV50 |
26,0 |
26,0 |
|
HV10; HV20 |
39,0 |
39,0 | |
|
HV3; HV5; |
65,0 |
65,0 | |
|
HV1; HV2 |
77,0 |
77,0 | |
|
HV0,5 |
78,0 |
72,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
525 |
|
ширина |
380 |
|
высота |
685 |
|
Масса, кг, не более |
75 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса |
SYNERCON V |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Цифровая камера* |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
SYNERCON V - 01 РЭ |
1 экз. |
|
Паспорт |
SYNERCON V - 01 ПС |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главах: 8 «Панель управления SYNERCON V», 9 «Измерение через программное обеспечение Hardness Tester», 13 «Измерение твердости по Виккерсу. Комплексы видеоизмерительные SYNERCON» документа «SYNERCON V - 01 РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения;
Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»;
Стандарт предприятия «Твердомеры Виккерса SYNERCON V. СП».
