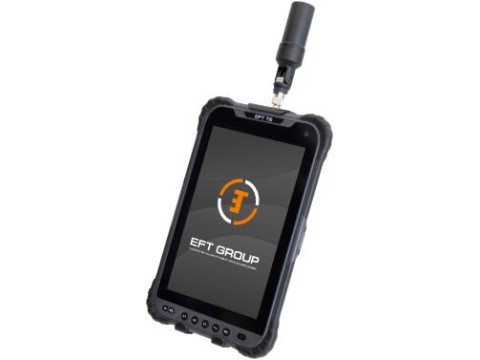

Аппаратура геодезическая спутниковая EFT T2 PRO
| Номер в ГРСИ РФ: | 98190-26 |
|---|---|
| Производитель / заявитель: | Фирма "Hi Target Survey Instruments Company Ltd.", Китай |
Аппаратура геодезическая спутниковая EFT T2 PRO (далее - аппаратура) предназначена для измерений длин базисных линий.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98190-26 | |||||||||
| Действует | по 03.04.2031 | |||||||||
| Наименование | Аппаратура геодезическая спутниковая | |||||||||
| Модель | EFT T2 PRO | |||||||||
| Приказы |
№656 от
03.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c1d10db0-113b-4705-e9b9-13669040c9fc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hi-Target Surveying Instrument Co., Ltd., КИТАЙ, 511400, Plant 202, BLDG 13, Tian’An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638
Поверка
| Методика поверки / информация о поверке |
МП-866-2025 ГСИ. Аппаратура геодезическая спутниковая EFT T2 PRO. Методика поверки
(с 03.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98190-26: Описание типа
2026-98190-26.pdf
|
Скачать | 125.8 КБ | |
|
98190-26: Методика поверки
МП-866-2025
2026-mp98190-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая EFT T2 PRO (далее - аппаратура) предназначена для измерений длин базисных линий.
Описание
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна, спутниковый геодезический приёмник и контроллер для управления. Аппаратура спроектирована для самостоятельного применения в качестве подвижной станции. Аппаратура оснащена встроенным GSM модемом. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;
- обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
- иметь возможность передачи данных на сервер IRTK EFT, выступая в качестве базы IRTK EFT;
Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.
На корпусе аппаратуры расположена кнопка включения питания и управления.
Управление аппаратурой осуществляется с помощью дисплея, оснащенного технологией сенсорного управления тачскрин. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура принимает следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2; GPS: L1C/A, L1C, L2P (Y), L2C, L5; GALILEO: E1, E5A, E5B, E6; BEIDOU: B1I, B2I, B3I, B1C, B2a, B2b; SBAS: L1, L5; QZSS: L1, L2, L5, L6.
Аппаратура поддерживает следующий режим измерений: «Кинематика в реальном времени (RTK)».
Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной в отсеке аккумулятора аппаратуры. Общий вид маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 2.

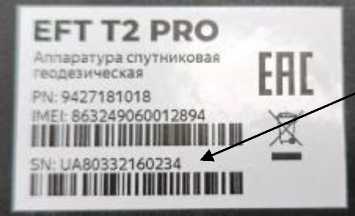

Рисунок 1 - Общий вид маркировочной таблички
Место нанесения
заводского номера

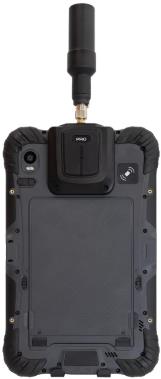

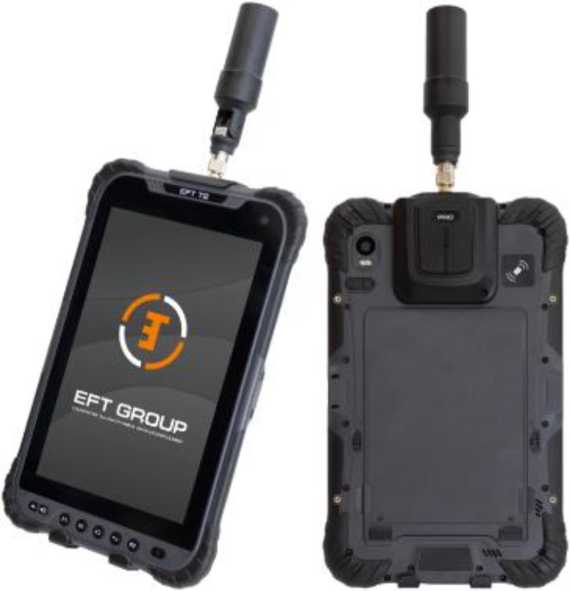

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой EFT T2 PRO
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Программное обеспечение
Аппаратура имеет метрологически значимое программное обеспечение (далее - ПО) «EFT Field Survey». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EFT FIELD SURVEY |
|
Номер версии (идентификационный номер ПО) |
не ниже 5.x.x |
|
Цифровой идентификатор ПО |
- |
|
* «х» принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)» *, мм - в плане - по высоте |
±2-(5+1-10-6-Ь) ±2-(10+1-10-6-Ь) |
|
Допускаемое среднее квадратическое отклонение измерений длин базисов в режиме «Кинематика в реальном времени (RTK)» *, мм: - в плане - по высоте |
5+1-10’6-L 10+140-6Ъ |
|
* При работе аппаратуры в режиме «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры L - измеряемая длина в мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1408 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +75 |
|
Напряжение источника питания постоянного тока, В: - встроенная аккумуляторная батарея |
5,5 |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
235,0x146,0x14,5 |
|
Масса, кг, не более |
0,61 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая |
EFT T2 PRO |
1 шт. |
|
Зарядное устройство с кабелем |
_ |
1 шт. |
|
Защитный кейс |
_ |
1 шт. |
|
Внешняя ГНСС антенна |
_ |
1 шт. |
|
Стилус |
_ |
По заказу |
|
Руководство по эксплуатации |
EFT.T2JrJ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование полевого планшета EFT T2» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая EFT T2 PRO».
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374
Стандарт предприятия Hi-Target Surveying instrument Co., Ltd
