Дилатометры горизонтальные ZRP
| Номер в ГРСИ РФ: | 98191-26 |
|---|---|
| Категория: | Дилатометры |
| Производитель / заявитель: | Jing Yi Gao Ke Co., Ltd., Китай |
Дилатометры горизонтальные ZRP (далее - дилатометры) предназначены для измерений линейных приращений твердых материалов при изменении температуры.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98191-26 | ||||||||||||||||||
| Действует | по 03.04.2031 | ||||||||||||||||||
| Наименование | Дилатометры горизонтальные | ||||||||||||||||||
| Модель | ZRP | ||||||||||||||||||
| Модификации |
ZRP-1 ZRP-A ZRP-B |
||||||||||||||||||
| Приказы |
№656 от
03.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3389df44-d592-3bd0-d4bb-452a3a7ae307 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Jing Yi Gao Ke, КИТАЙ, Beijing economic and Technological Development Zone by Sea Road No. 27
Поверка
| Методика поверки / информация о поверке |
МП 2416-0059-2025 ГСИ. Дилатометры горизонтальные ZRP. Методика поверки
(с 03.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98191-26: Описание типа
2026-98191-26.pdf
|
Скачать | 108.5 КБ | |
|
98191-26: Методика поверки
МП 2416-0059-2025
2026-mp98191-26.pdf
|
Скачать | 742.4 КБ |
Описание типа
Назначение
Дилатометры горизонтальные ZRP (далее - дилатометры) предназначены для измерений линейных приращений твердых материалов при изменении температуры.
Описание
К настоящему типу средств измерений относятся дилатометры следующих модификаций: ZRP-1, ZRP-A, ZRP-B, которые отличаются друг от друга типом печи нагрева и максимальной температурой нагрева.
Принцип действия дилатометров при измерении линейных приращений основан на измерении изменения длины исследуемого образца при изменении его температуры. Изменение длины образца с помощью корундового толкателя передается на измерительный датчик: LVDT-сенсор или индикатор часового типа (микрометр).
Контролируемое изменение температуры осуществляется в печи нагрева и обеспечивается системой регулирования температуры. Для измерения температуры непосредственно образца применяется термопара типа K.
Дилатометры состоят из:
- измерительного блока, предназначенного для нагрева исследуемого образца, а также для измерения его удлинения и температуры;
- ПК с предустановленным автономным ПО, предназначенным для управления процессом измерения и обработки измерительной информации.
Нанесение знака поверки на дилатометры не предусмотрено. Заводской номер в виде английских букв и арабских цифр нанесен на задней стороне измерительного блока в виде шильдика при помощи гравировки. Вид шильдика представлен на рисунке 2.
О бщий вид дилатометров представлен на рисунке 1. Пломбирование дилатометров не предусмотрено.

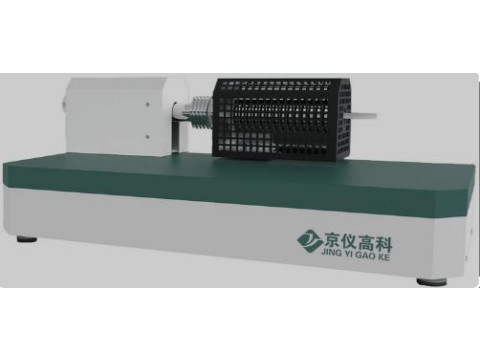

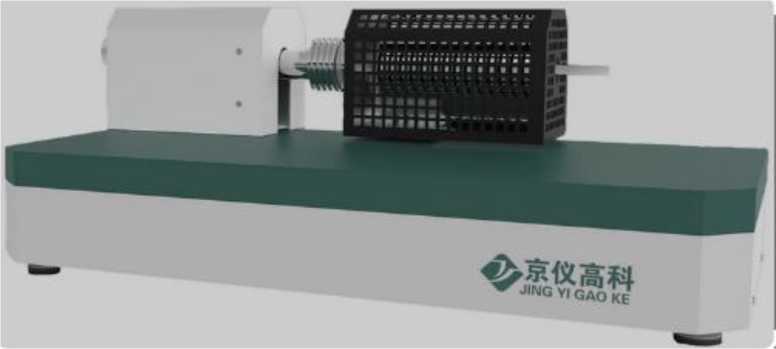

Рисунок 1 - Общий вид дилатометров ZRP
Место нанесения заводского номера

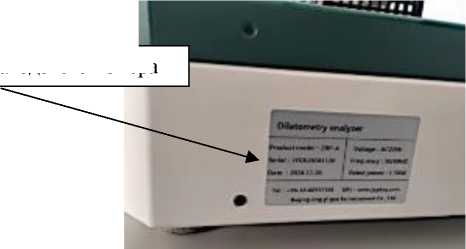

Рисунок 2 - Место нанесения заводского номера на корпус дилатометров ZRP
Программное обеспечение
Программное обеспечение дилатометров состоит из встроенного и автономного. Встроенное ПО предустановлено в контроллер и осуществляет управляемый нагрев печи, собирает данные о температуре и изменении длины образца, вычисляет процентное линейное расширение. Автономное ПО «DIL_ZRP» дублирует функции встроенного ПО, а также осуществляет отображение, архивирование и обработку измерительной информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
dil.hex |
DIL_ZRP |
|
Номер версии (идентификационный номер ПО)* |
1.1 |
З.х.х |
|
* Версия автономного ПО «DIL_ZRP» имеет числовые значения для «х.х» от 0 до 9. Метрологически значимая часть автономного ПО остается неизменной и в версии ПО обозначается «3.» | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных приращений, мм |
от 0,005 до 1,000 |
|
Пределы допускаемой относительной погрешности измерений линейных приращений, % |
±7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение в зависимости от модификации | ||
|
ZRP-1 |
ZRP-A |
ZRP-B | |
|
Диапазон показаний температуры образца, °С |
от +20 до +1000 |
от +20 до +1250 |
от +20 до +1400 |
|
Напряжение питания переменного тока, В |
от 198 до 242 | ||
|
Максимальная потребляемая мощность, ВА, не более |
1500 | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
600 300 300 | ||
|
Масса, кг, не более: |
25 | ||
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение | ||
|
ZRP-1 |
ZRP-A |
ZRP-B | |
|
Средний срок службы, лет |
10000 | ||
|
Средняя наработка до отказа, ч, не менее |
8 | ||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность дилатометров ZRP
|
Наименование |
Обозначение |
Количество |
|
Дилатометр ZRP (в зависимости от модификации) |
ZRP-1 / ZRP-A / ZRP-B |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Дилатометры горизонтальные ZRP», раздел 3 «Принцип работы».
Нормативные документы
«Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 10-6 до 100 10-6 К-1 в диапазоне температуры от 90 до 3000 K», утвержденная приказом федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2663
Стандарт предприятия Jing Yi Gao Ke, Китай
