Машины универсальные испытательные электромеханические EWT

Назначение

Машины универсальные испытательные электромеханические EWT (далее по тексту -машины) предназначены для измерений силы, перемещения и деформации при статических испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и пр.), изделий и конструкций на растяжение, сжатие, изгиб.

Описание

Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой нагрузке. Создаваемая машинами нагрузка, приложенная к испытываемому образцу, деформирует его. При этом в процессе нагружения образца производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Основными элементами машин являются: базовый блок испытательной машины, система компьютерного управления и приспособления для проведения испытаний.

Конструкция испытательной машины представляет собой закрепленную на основании силовую раму с одной или двумя колоннами, с ходовым винтом и подвижной траверсой. В нижней части машины располагается высокоточный серводвигатель с автоматической регулировкой скорости, а также система торможения и управления двигателем. После того как система управления изменяет скорость двигателя, он приводит во вращение шарико-винтовую пару и через неё создает поступательное усилие, которое в свою очередь перемещает траверсу машины вверх или вниз, тем самым нагружая образец для испытаний.

Система компьютерного управления (блок электроники) состоит из системы управления скоростью испытания и системы отображения измерений. Система измерения нагрузки состоит датчика силоизмерительного, усилителя сигнала измерения, аналого-цифрового преобразователя, регулируемого источника питания и пр. Система измерения перемещения состоит из высокоточного фотоэлектрического датчика перемещений (энкодера), измеряющего линейное перемещение активного захвата, соответствующее деформации образца под воздействием приложенной нагрузки, схемы коррекции ширины импульса, схемы умножения частоты, и схемы отсчета импульсов. Контроллер подключается непосредственно к компьютеру. Все параметры контроля и результаты измерений могут выводиться на экран компьютера в режиме реального времени.

Дополнительно диапазон измерений перемещений (деформации) образцов обеспечивается автоматическими и неавтоматическими измерителями осевых, продольных и поперечных перемещений (деформации). Измерители имеют возможность подключения к системе компьютерного управления (блоку электроники).

Машины могут быть укомплектованы: программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к блоку электроники и программное обеспечение), термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.

Машины испытательные универсальные электромеханические EWT выпускаются модификациях, которые отличаются: дизайном, наибольшими пределом измерений силы (нагрузки), пределами допускаемой относительной погрешности измерений силы (нагрузки), диапазоном и исполнением по точности измерений перемещения и регулирования скорости перемещения подвижной траверсы, габаритными размерами и массой.

Структура обозначения машин: EWT-ABX-0,5, где:

EWT - наименование типа машин;

А -цифровой индекс, соответствующий верхнему пределу измерений силы, принимающий значения: 5 (5 кН); 10 (10 кН); 20 (20 кН); 30 (30 кН); 50 (50 кН);

100 (100 кН); 150 (150 кН); 200 (200 кН); 300 (300 кН); 400 (400 кН); 600 (600 кН); 1000 (1000кН).

В - конструктивное исполнение машин:

DB - одноколонное исполнение;

Без обозначения - двухколонное исполнение.

Х - часть обозначения модификации машин в соответствии с кодировкой изготовителя;

0,5 -цифровой индекс, обозначающий предел допускаемой относительной погрешности измерений силы равный ±0,5 %.

По согласованию с заказчиком корпус машин может окрашиваться в цвета по заказу заказчика, которые могут отличаться от цветов, изображенных на рисунках 1 - 5.

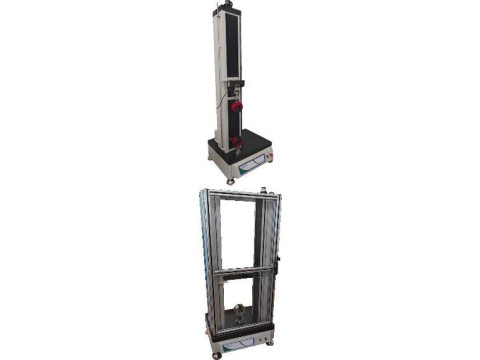

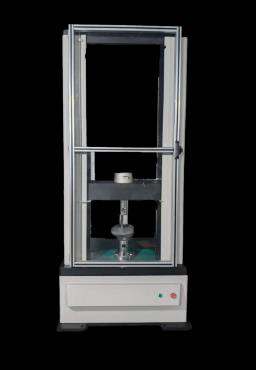

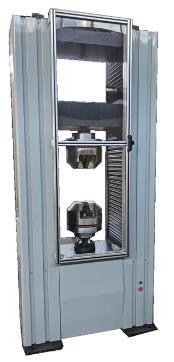

Общий вид машин представлен на рисунках с 1 - 5.

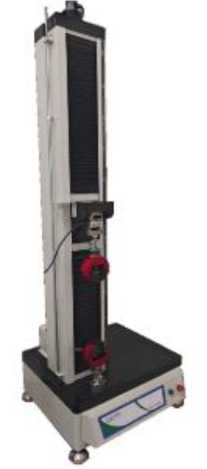

Рисунок 1 - Общий вид машин EWT-5DBX-0,5

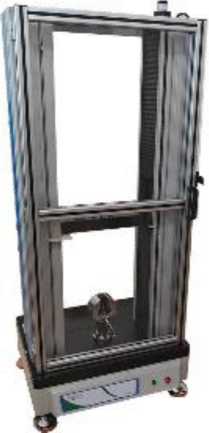

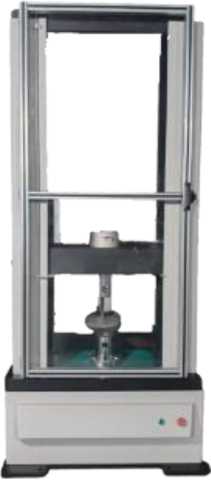

Рисунок 2 - Общий вид машин EWT-5X-0,5; EWT-10X-0,5; EWT-20X-0,5;

EWT-30X-0,5; EWT-50X-0,5

Рисунок 3 - Общий вид машин

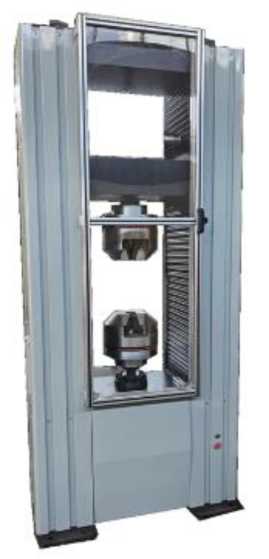

EWT-100X-0,5; EWT-150X-0,5; EWT-200X-0,5

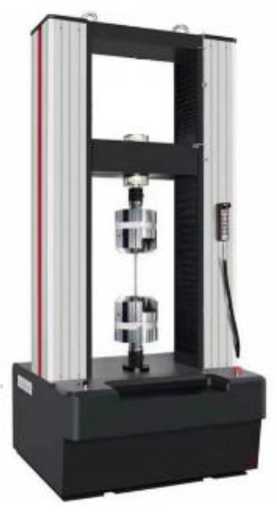

Рисунок 4 - Общий вид машин EWT-300X-0,5; EWT-400X-0,5;

EWT-600X-0,5

Рисунок 5 - Общий вид машин EWT-1000X-0,5

Идентификация машин осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на задней стороне основания, отображающую информацию об наименовании машин, модификации машины, годе изготовления, серийном номере и стране происхождения.

Серийный номер в буквенно-числовом формате наносится на маркировочную табличку методом офсетной печати. Место нанесения маркировочной таблички представлено на рисунке 6. Обозначение мест нанесения серийного номера и знака утверждения типа указано на рисунке 7.

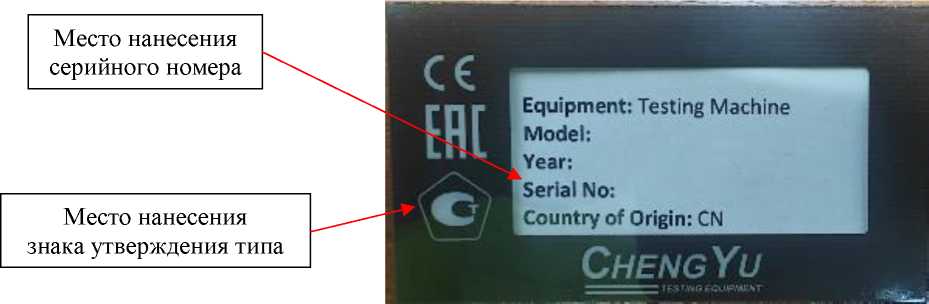

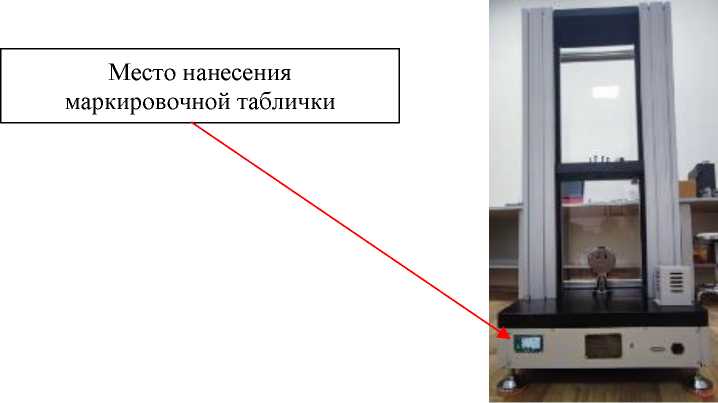

Рисунок 6 - Место нанесения маркировочной таблички

Рисунок 7 - Место нанесения серийного номера и знака утверждения типа

Пломбировка машин не предусмотрена, доступ к внутренним частям машин обеспечивается специальным крепежом.

Нанесение знака поверки на машины не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления режимами работы машин, обработки, хранения, отображения результатов измерений и передачи измеренных значений на внешние устройства.

Конструктивно машины имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода.

Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечание:

1) - Фактическое значение нижнего предела измерений силы (нагрузки) указано в индивидуальных паспортах на машины.

Таблица 3 - Метрологические характеристики

Примечание:

1) - Минимально и максимально возможные значения. Фактическое значение диапазона измерений перемещений подвижной траверсы указано в индивидуальных паспортах на машины.

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики измерителей перемещений (деформаций)

Примечание:

X - Значение базовой длины, мм: 10; 15; 20; 25; 50; 100; 200; 250; 500

M - Значение базовой длины, мм: 25; 50; 100

Таблица 6 - Технические характеристики

Продолжение таблицы 6

Таблица 7 - Технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку методом гравировки или наклейки.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 9 «Описание работы испытательной машины» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498

Стандарт предприятия Jinan Chengyu Test Equipment Co., LTD, Китай
