Системы видеоизмерительные НПК

Номер в ГРСИ РФ: 98213-26
Производитель / заявитель: ООО «НПК ИСКРА», г. Москва
Скачать
98213-26: Описание типа
2026-98213-26.pdf
Скачать 235.6 КБ
98213-26: Методика поверки МП-ОТГ-202522
2026-mp98213-26.pdf
Скачать 1.7 MБ
Нет данных о поставщике
Поверка
Системы видеоизмерительные НПК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы видеоизмерительные НПК (далее по тексту - системы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Информация по Госреестру

Основные данные
Номер по Госреестру 98213-26
Действует по 08.04.2031
Наименование Системы видеоизмерительные
Модель НПК
Модификации НПК-XYZB, где:
X – цифровой индекс, обозначающий верхний предел измерений по оси X в сантиметрах
Y – цифровой индекс, обозначающий верхний предел измерений по оси Y в сантиметрах
Z – цифровой индекс, обозначающий верхний предел измерений по оси Z в сантиметрах, или «00» - отсутствие контактного датчика для измерений по оси Z
B – обозначение исполнения систем
Исполнения:
Р – ручное управление
ПА – полуавтоматическое управление
ЧПУ – числовое программное управление
На испытания представлены:
НПК 201000ПА
НПК 302020ПА
НПК 403015Р
НПК 504045ЧПУ
Приказы
685 от 08.04.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 3d14ee00-b51f-6845-f82e-d444c5e5aded
Испытания
Дата Модель Заводской номер
16.12.2025 НПК 201000ПА 0002
16.12.2025 НПК 302020ПА 0001
16.12.2025 НПК 403015Р 0003
16.12.2025 НПК 504045ЧПУ 0004
Производитель / Заявитель

ООО «НПК ИСКРА», РОССИЯ, 123458, г. Москва, улица Таллинская, д. 22

Поверка

Методика поверки / информация о поверке
МП-ОТГ-202522 ГСИ. Системы видеоизмерительные НПК. Методика поверки (с 08.04.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы видеоизмерительные НПК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

98213-26: Описание типа
2026-98213-26.pdf
Скачать 235.6 КБ
98213-26: Методика поверки МП-ОТГ-202522
2026-mp98213-26.pdf
Скачать 1.7 MБ

Описание типа

Назначение

Системы видеоизмерительные НПК (далее по тексту - системы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание

Принцип действия систем основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО.

Системы состоят из гранитного основания, подвижного предметного стола, вертикальной гранитной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, контактный измерительный датчик и осветитель, а также вычислительного устройства (далее - ПК) и/или пульта управления.

Управление перемещениями по осям осуществляется при помощи ПК и/или пульта управления. При измерениях предусмотрена функция автофокусировки.

Системы изготавливаются в следующих модификациях: НПК 201000, НПК 201015, НПК 201020, НПК 302000, НПК 302015, НПК 302020, НПК 403000, НПК 403015, НПК 403020, НПК 403025, НПК 403035, НПК 504000, НПК 504015, НПК 504020, НПК 504025, НПК 504035, НПК 504045, которые отличаются метрологическими и техническими характеристиками, наличием контактного измерительного датчика.

Каждая модификация изготавливается в трех исполнениях:

- Р - ручное управление;

- ПА - полуавтоматическое управление;

- ЧПУ - числовое программное управление.

Условное обозначение систем: НПК-XYZB, где

НПК - обозначение типа систем;

X - цифровой индекс, обозначающий верхний предел измерений по оси X в сантиметрах;

Y - цифровой индекс, обозначающий верхний предел измерений по оси Y в сантиметрах;

Z - цифровой индекс, обозначающий верхний предел измерений по оси Z в сантиметрах, или «00» - отсутствие контактного датчика для измерений по оси Z;

B - обозначение исполнения систем.

Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения на маркировочную табличку, расположенную на правой стороне вертикальной колонны методом лазерной гравировки.

Общий вид систем представлен на рисунке 1. Места нанесения маркировочной таблички представлены на рисунке 2. Общий вид маркировочной таблички систем представлен на рисунке 3. Общий вид пульта управления представлен на рисунке 4. Места нанесения пломбировки указаны на рисунке 5.

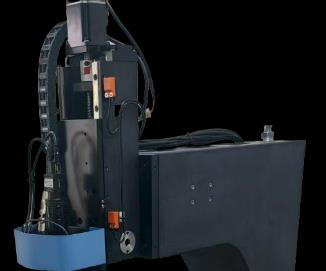

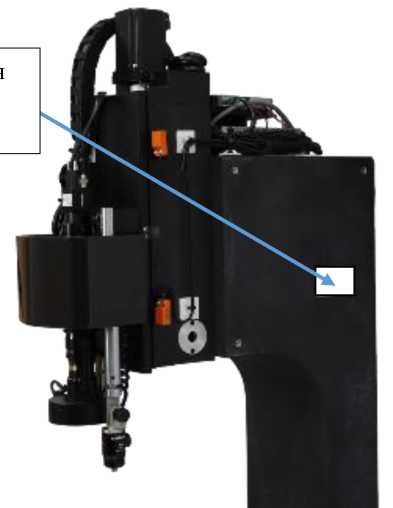

а) Место нанесения маркировочной таблички систем исполнения ЧПУ

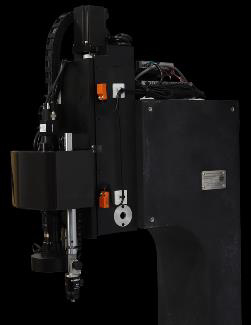

б) Место нанесения маркировочной таблички систем исполнений Р, ПА

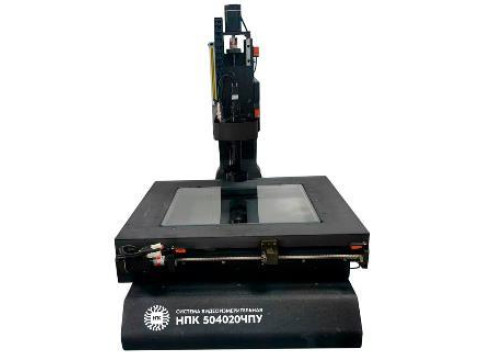

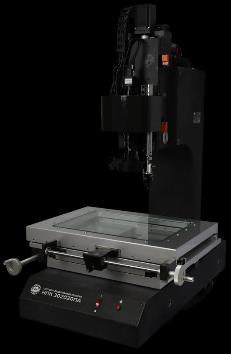

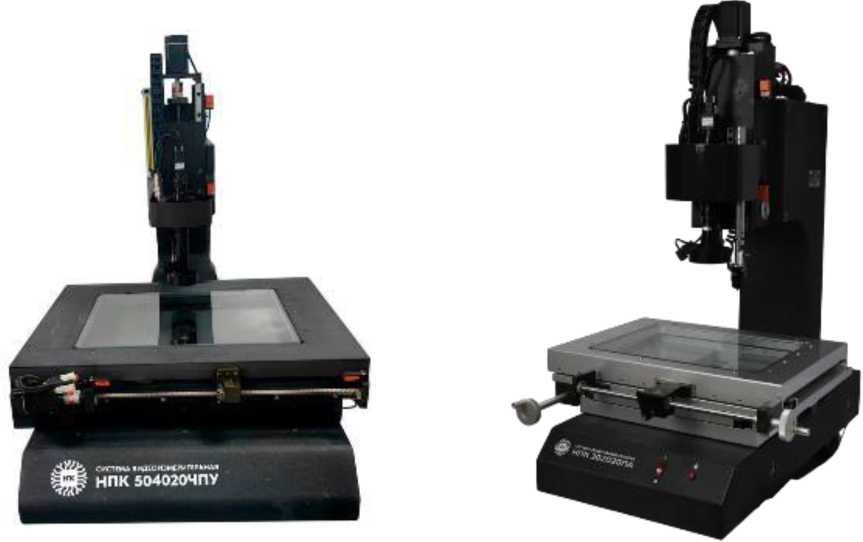

а) Общий вид систем исполнения ЧПУ      б) Общий видсистем исполнений Р, ПА

Рисунок 1 - Общий вид систем

Места нанесения маркировочной таблички

Рисунок 2 - Места нанесения маркировочной таблички

Место нанесения заводского номера

Рисунок 3 - Общий вид маркировочной таблички систем

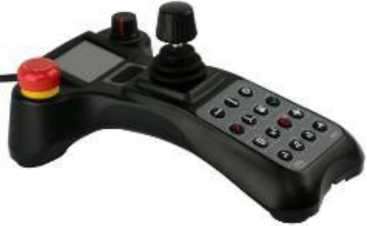

Рисунок 4 - Общий вид пульта управления

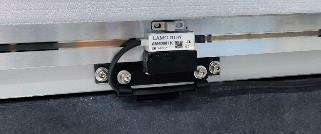

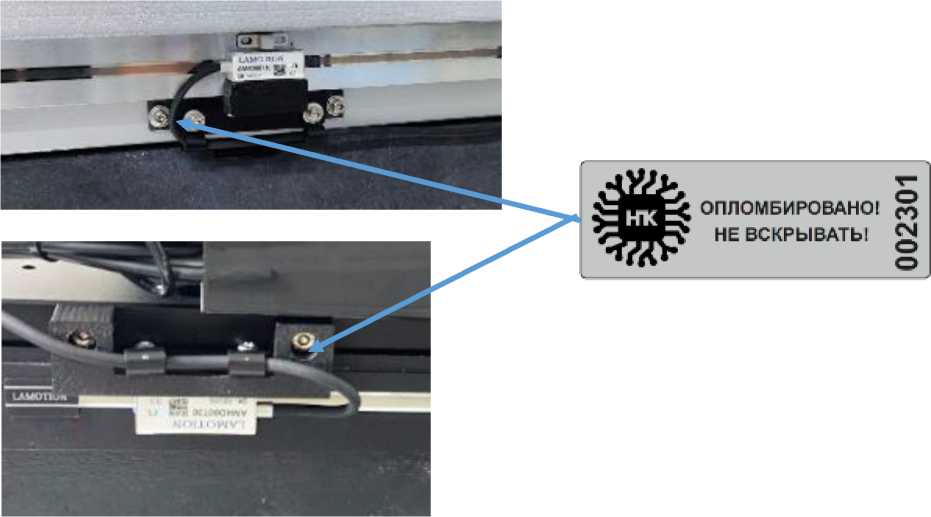

Рисунок 5 - Места нанесения пломбировки

Программное обеспечение

В системах используется программное обеспечение (ПО), которое выполняет функции управления системой, отображения, сбора, обработки и сохранения результатов измерений.

Влияние программного обеспечения на метрологические характеристики систем учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для исполнений

Р, ПА

ЧПУ

Идентификационное наименование ПО

INSPEC-M

RationalVue

Номер версии (идентификационный номер) ПО, не ниже

5.5.3.2

v2024.0.240710

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Диапазон измерений линейных размеров систем для модификаций НПК 201000,

НПК 302000, НПК 403000, НПК 504000______________________________________________

Наименование характеристики

Значение для модификаций

НПК 201000

НПК 302000

НПК 403000

НПК 504000

Диапазон измерений линейных размеров, мм - по оси X - по оси Y

от 0 до 200

от 0 до 100

от 0 до 300

от 0 до 200

от 0 до 400

от 0 до 300

от 0 до 500

от 0 до 400

Таблица 3 - Диапазон измерений линейных размеров систем для модификаций НПК 201015, НПК 201020, НПК 302015, НПК 302020_____________________________________________

Наименование характеристики

Значение для модификаций

НПК 201015

НПК 201020

НПК 302015

НПК 302020

Диапазон измерений линейных размеров, мм - по оси X

от 0 до 200

от 0 до 200

от 0 до 300

от 0 до 300

- по оси Y

от 0 до 100

от 0 до 100

от 0 до 200

от 0 до 200

- по оси Z

от 0 до 150

от 0 до 200

от 0 до 150

от 0 до 200

Таблица 4 - Диапазон измерений линейных размеров систем для модификаций НПК 403015, НПК 403020, НПК 403025, НПК 403035_____________________________________________

Наименование характеристики

Значение для модификаций

НПК 403015

НПК

403020

НПК

403025

НПК 403035

Диапазон измерений линейных размеров, мм - по оси X

от 0 до 400

от 0 до 400

от 0 до 400

от 0 до 400

- по оси Y

от 0 до 300

от 0 до 300

от 0 до 300

от 0 до 300

- по оси Z

от 0 до 150

от 0 до 200

от 0 до 250

от 0 до 350

Таблица 5 - Диапазон измерений линейных размеров систем для модификаций НПК 504015, НПК 504020, НПК 504025, НПК 504035, НПК 504045___________________________________

Наименование характеристики

Значение для модификаций

НПК 504015

НПК

504020

НПК 504025

НПК 504035

НПК 504045

Диапазон измерений линейных размеров, мм - по оси X

от 0 до 500

от 0 до 500

от 0 до 500

от 0 до 500

от 0 до 500

- по оси Y

от 0 до 400

от 0 до 400

от 0 до 400

от 0 до 400

от 0 до 400

- по оси Z

от 0 до 150

от 0 до 200

от 0 до 250

от 0 до 350

от 0 до 450

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений линейных размеров*, мкм

- в направлении одной оси (X; Y)

- в плоскости двух осей (X, Y)

- в направлении оси Z**

±(1,5 + L/100)

±(2,0 + L/100)

±(2,0 + L/100)

Цена единицы наименьшего разряда при измерении длины, мм, не более

0,0001

Диапазон измерений плоского угла

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений плоского угла

±15"

Примечание - Где L - измеряемая длина в миллиметрах.

* При оптическом увеличении 4,5 крат и более.

* * При измерении с помощью контактного датчика.

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение для модификаций

НПК 201000, НПК 201015, НПК 201020

НПК 302000, НПК 302015, НПК 302020

НПК 403000, НПК 403015, НПК 403020, НПК 403025, НПК 403035

НПК 504000, НПК 504015, НПК 504020, НПК 504025, НПК 504035, НПК 504045

Габаритные размеры, мм, не более

- длина

- ширина

- высота

560

540

860

670

660

950

720

950 1020

800

1040

1020

Масса, кг, не более

180

260

330

500

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220±22

50,0±2,5

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность

воздуха, %, не более

20±2

80

Таблица 8 - Показатели надежности

Наименование характеристики

Значение

Срок службы, лет, не менее

10

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

аблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система видеоизмерительная*

НПК

1 шт.

Вычислительное устройство (ПК)

-

1 шт.**

Программное обеспечение, USB ключ

-

1 шт.

Устройство вывода информации (монитор)

-

1 шт.**

Пульт управления

-

1 шт.**

Комплектующие части и принадлежности

-

1 комплект**

Руководство по эксплуатации

РДТН.401233.001РЭ

1 экз.

Руководство пользователя

-

1 экз.

Паспорт

РДТН.401233.001ПС

1 экз.

Элементы дизайна

-

1 комплект**

Калибр для пиксельной настройки

-

1 шт.**

* Модификация и исполнение в соответствии с заказом.

* * Наличие в соответствии с заказом.

Сведения о методах измерений

приведены в разделе 2.3 «Использование изделия» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018)

РДТН.401233.001 ТУ «Системы видеоизмерительные НПК. Технические условия»
