Описание типа
Назначение
Нагрузки электронные постоянного тока высокой мощности Ainuo AN236(F) (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Описание
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. На задней панели расположены разъемы для подключения питания нагрузки, клеммы для подключения источника питания постоянного тока и разъем для связи с персональным компьютером через интерфейс Ethernet, RS232, RS485, GRIB.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микропроцессор. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
К данному типу средства измерений относятся следующие модификации: AN23602E-150-200(F), AN23603E-150-300(F), AN23604E-150-400(F), AN23605E-150-500(F), AN23606E-150-600(F), AN23608E-150-800(F), AN23602E-600-140(F), AN23603E-600-210(F), AN23604E-600-280(F), AN23605E-600-350(F), AN23606E-600-420(F), AN23602E-1200-80(F), AN23603E-1200-120(F), AN23604E-1200-160(F), AN23605E-1200-200(F),
AN23606E-1200-240(F), AN23608E-1200-320(F).
Модификации отличаются значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид нагрузок представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель нагрузок в месте, указанном на рисунке 2.
Место пломбирования от несанкционированного доступа указано на рисунке 2.

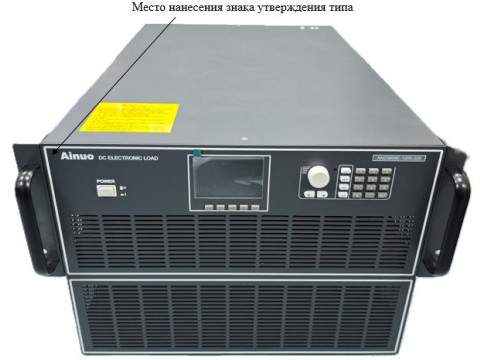

Место нанесения знака утверждения типа

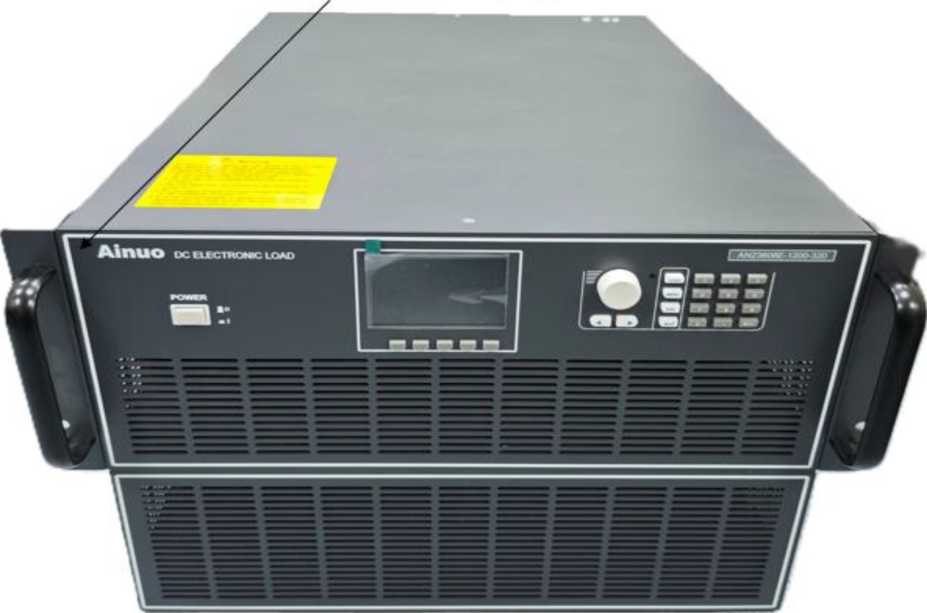

Рисунок 1 - Общий вид средства измерений
Места пломбирования от несанкционированного доступа
Место нанесения заводского номера

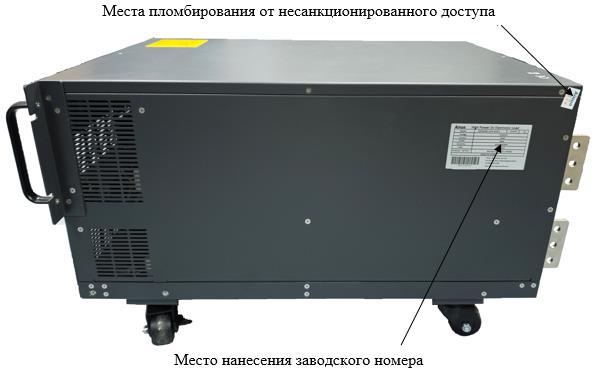

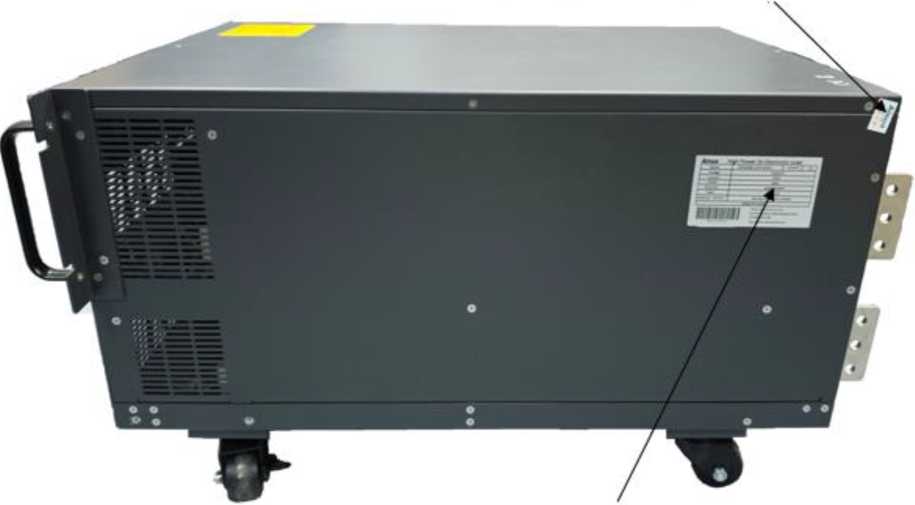

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Программное обеспечение
Управление режимами работы и настройками нагрузок осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее ПО является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления нагрузкой и не является метрологически значимым.
Уровень защиты внутреннего ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификаци я нагрузки |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
|
1 |
2 |
3 |
4 |
5 |
|
AN23602E-150-200(F) |
от 1,8 до 16,0 включ. |
±(0,00025-U+0,004) |
от 0 до 20 включ. |
±(0,0005-1+0,01) |
|
св. 16 до 80 включ. |
±(0,00025-U+0,02) |
св. 20 до 100 включ. |
±(0,0005-1+0,05) | |
|
св. 80 до 150 |
±(0,00025-U+0,0375) |
св. 100 до 200 |
±(0,0005-1+0,1) | |
|
AN23603E-150-300(F) |
от 1,8 до 16,0 включ. |
±(0,00025-U+0,004) |
от 0 до 30 включ. |
±(0,0005-1+0,015) |
|
св. 16 до 80 включ. |
±(0,00025-U+0,02) |
св. 30 до 150 включ. |
±(0,0005-1+0,075) | |
|
св. 80 до 150 |
±(0,00025-U+0,0375) |
св. 150 до 300 |
±(0,0005-1+0,15) | |
|
AN23604E-150-400(F) |
от 1,8 до 16,0 включ. |
±(0,00025-U+0,004) |
от 0 до 40 включ. |
±(0,0005-1+0,02) |
|
св. 16 до 80 включ. |
±(0,00025-U+0,02) |
св. 40 до 200 включ. |
±(0,0005-1+0,1) | |
|
св. 80 до 150 |
±(0,00025-U+0,0375) |
св. 200 до 400 |
±(0,0005-1+0,2) | |
|
AN23605E-150-500(F) |
от 1,8 до 16,0 включ. |
±(0,00025-U+0,004) |
от 0 до 50 включ. |
±(0,0005-1+0,025) |
|
св. 16 до 80 включ. |
±(0,00025-U+0,02) |
св. 50 до 250 включ. |
±(0,0005-1+0,125) | |
|
св. 80 до 150 |
±(0,00025-U+0,0375) |
св. 250 до 500 |
±(0,0005-1+0,25) | |
|
AN23606E-150-600(F) |
от 1,8 до 16,0 включ. |
±(0,00025-U+0,004) |
от 0 до 60 включ. |
±(0,0005-1+0,03) |
|
св. 16 до 80 включ. |
±(0,00025-U+0,02) |
св. 60 до 300 включ. |
±(0,0005-1+0,15) | |
|
св. 80 до 150 |
±(0,00025-U+0,0375) |
св. 300 до 600 |
±(0,0005-1+0,3) | |
|
AN23608E-150-800(F) |
от 1,8 до 16,0 включ. |
±(0,00025-U+0,004) |
от 0 до 80 включ. |
±(0,0005-1+0,04) |
|
св. 16 до 80 включ. |
±(0,00025-U+0,02) |
св. 80 до 400 включ. |
±(0,0005-1+0,2) | |
|
св. 80 до 150 |
±(0,00025-U+0,0375) |
св. 400 до 800 |
±(0,0005-1+0,4) | |
|
AN23602E-600-140(F) |
от 14 до 80 включ. |
±(0,00025-U+0,02) |
от 0 до 14 включ. |
±(0,0005-1+0,007) |
|
св. 80 до 150 включ. |
±(0,00025-U+0,0375) |
св. 14 до 70 включ. |
±(0,0005-1+0,035) | |
|
св. 150 до 600 |
±(0,00025-U+0,15) |
св. 70 до 140 |
±(0,0005-1+0,07) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
AN23603E-600-210(F) |
от 14 до 80 включ. |
±(0,00025-U+0,02) |
от 0 до 21 включ. |
±(0,0005-1+0,105) |
|
св. 80 до 150 включ. |
±(0,00025-U+0,0375) |
св. 21 до 105 включ. |
±(0,0005-1+0,0525) | |
|
св. 150 до 600 |
±(0,00025-U+0,15) |
св. 105 до 210 |
±(0,0005-1+0,105) | |
|
AN23604E-600-280(F) |
от 14 до 80 включ. |
±(0,00025-U+0,02) |
от 0 до 28 включ. |
±(0,0005-1+0,014) |
|
св. 80 до 150 включ. |
±(0,00025-U+0,0375) |
св. 28 до 140 включ. |
±(0,0005-1+0,07) | |
|
св. 150 до 600 |
±(0,00025-U+0,15) |
св. 140 до 280 |
±(0,0005-1+0,14) | |
|
AN23605E-600-350(F) |
от 14 до 80 включ. |
±(0,00025-U+0,02) |
от 0 до 35 включ. |
±(0,0005-1+0,0175) |
|
св. 80 до 150 включ. |
±(0,00025-U+0,0375) |
св. 35 до 175 включ. |
±(0,0005-1+0,0875) | |
|
св. 150 до 600 |
±(0,00025-U+0,15) |
св. 175 до 350 |
±(0,0005-1+0,175) | |
|
AN23606E-600-420(F) |
от 14 до 80 включ. |
±(0,00025-U+0,02) |
от 0 до 42 включ. |
±(0,0005-1+0,021) |
|
св. 80 до 150 включ. |
±(0,00025-U+0,0375) |
св. 42 до 210 включ. |
±(0,0005-1+0,105) | |
|
св. 150 до 600 |
±(0,00025-U+0,15) |
св. 210 до 420 |
±(0,0005-1+0,21) | |
|
AN23602E-1200-80(F) |
от 20 до 150 включ. |
±(0,00025-U+0,0375) |
от 0 до 8 включ. |
±(0,0004-1+0,0048) |
|
св. 150 до 600 включ. |
±(0,00025-U+0,15) |
св. 8 до 40 включ. |
±(0,0004-1+0,024) | |
|
св. 600 до 1000 |
±(0,00025-U+0,25) |
св. 40 до 80 |
±(0,0004-1+0,048) | |
|
AN23603E- 1200-120(F) |
от 20 до 150 включ. |
±(0,00025-U+0,0375) |
от 0 до 12 включ. |
±(0,0004-1+0,0072) |
|
св. 150 до 600 включ. |
±(0,00025-U+0,15) |
св. 12 до 60 включ. |
±(0,0004-1+0,036) | |
|
св. 600 до 1000 |
±(0,00025-U+0,25) |
св. 60 до 120 |
±(0,0004-1+0,072) | |
|
AN23604E- 1200-160(F) |
от 20 до 150 включ. |
±(0,00025-U+0,0375) |
от 0 до 16 включ. |
±(0,0004-1+0,0096) |
|
св. 150 до 600 включ. |
±(0,00025-U+0,15) |
св. 16 до 80 включ. |
±(0,0004-1+0,048) | |
|
св. 600 до 1000 |
±(0,00025-U+0,25) |
св. 80 до 160 |
±(0,0004-1+0,096) | |
|
AN23605E-1200-200(F) |
от 20 до 150 включ. |
±(0,00025-U+0,0375) |
от 0 до 20 включ. |
±(0,0004-1+0,012) |
|
св. 150 до 600 включ. |
±(0,00025-U+0,15) |
св. 20 до 100 включ. |
±(0,0004-1+0,06) | |
|
св. 600 до 1000 |
±(0,00025-U+0,25) |
св. 100 до 200 |
±(0,0004-1+0,12) | |
|
AN23606E-1200-240(F) |
от 20 до 150 включ. |
±(0,00025-U+0,0375) |
от 0 до 24 включ. |
±(0,0004-1+0,0144) |
|
св. 150 до 600 включ. |
±(0,00025-U+0,15) |
св. 24 до 120 включ. |
±(0,0004-1+0,072) | |
|
св. 600 до 1000 |
±(0,00025-U+0,25) |
св. 120 до 240 |
±(0,0004-1+0,144) | |
|
AN23608E-1200-320(F) |
от 20 до 150 включ. |
±(0,00025-U+0,0375) |
от 0 до 32 включ. |
±(0,0004-1+0,0192) |
|
св. 150 до 600 включ. |
±(0,00025-U+0,15) |
св. 32 до 160 включ. |
±(0,0004-1+0,096) | |
|
св. 600 до 1000 |
±(0,00025-U+0,25) |
св. 160 до 320 |
±(0,0004-1+0,192) |
Примечание:
U - значение напряжения постоянного тока, измеренное нагрузкой, В;
I - значение силы постоянного тока, установленное на нагрузке, А.
Таблица 3 - Метрологические характеристики
|
Модификация нагрузки |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
1 |
2 |
3 |
|
AN23602E-150-200(F) |
от 0 до 200 включ. |
±(0,002-P+0,4) |
|
св. 200 до 1000 включ. |
±(0,002-P+2) | |
|
св. 1000 до 2000 |
±(0,002-P+4) | |
|
AN23603E-150-300(F) |
от 0 до 300 включ. |
±(0,002-P+0,6) |
|
св. 300 до 1500 включ. |
±(0,002-P+3) | |
|
св. 1500 до 3000 |
±(0,002-P+6) | |
|
AN23604E-150-400(F) |
от 0 до 400 включ. |
±(0,002-P+0,8) |
|
св. 400 до 2000 включ. |
±(0,002-P+4) | |
|
св. 2000 до 4000 |
±(0,002-P+8) | |
|
AN23605E-150-500(F) |
от 0 до 500 включ. |
±(0,002-P+1) |
|
св. 500 до 2500 включ. |
±(0,002-P+5 | |
|
св. 2500 до 5000 |
±(0,002-P+10) | |
|
AN23606E-150-600(F) |
от 0 до 600 включ. |
±(0,002-P+1.2) |
|
св. 600 до 3000 включ. |
±(0,002-P+6) | |
|
св. 3000 до 6000 |
±(0,002-P+12) | |
|
AN23608E-150-800(F) |
от 0 до 800 включ. |
±(0,002-P+1.6) |
|
св. 800 до 4000 включ. |
±(0,002-P+8) | |
|
св. 4000 до 8000 |
±(0,002-P+16) | |
|
AN23602E-600-140(F) |
от 0 до 200 включ. |
±(0,002-P+0,4) |
|
св. 200 до 1000 включ. |
±(0,002-P+2) | |
|
св. 1000 до 2000 |
±(0,002-P+4) | |
|
AN23603E-600-210(F) |
от 0 до 300 включ. |
±(0,002-P+0,6) |
|
св. 300 до 1500 включ. |
±(0,002-P+3) | |
|
св. 1500 до 3000 |
±(0,002-P+6) | |
|
AN23604E-600-280(F) |
от 0 до 400 включ. |
±(0,002-P+0,8) |
|
св. 400 до 2000 включ. |
±(0,002-P+4) | |
|
св. 2000 до 4000 |
±(0,002-P+8) | |
|
AN23605E-600-350(F) |
от 0 до 500 включ. |
±(0,002-P+1) |
|
св. 500 до 2500 включ. |
±(0,002-P+5 | |
|
св. 2500 до 5000 |
±(0,002-P+10) | |
|
AN23606E-600-420(F) |
от 0 до 600 включ. |
±(0,002-P+1.2) |
|
св. 600 до 3000 включ. |
±(0,002-P+6) | |
|
св. 3000 до 6000 |
±(0,002-P+12) | |
|
AN23602E-1200-80(F) |
от 0 до 200 включ. |
±(0,002-P+0,4) |
|
св. 200 до 1000 включ. |
±(0,002-P+2) | |
|
св. 1000 до 2000 |
±(0,002-P+4) | |
|
AN23603E-1200-120(F) |
от 0 до 300 включ. |
±(0,002-P+0,6) |
|
св. 300 до 1500 включ. |
±(0,002-P+3) | |
|
св. 1500 до 3000 |
±(0,002-P+6) | |
|
AN23604E-1200-160(F) |
от 0 до 400 включ. |
±(0,002-P+0,8) |
|
св. 400 до 2000 включ. |
±(0,002-P+4) | |
|
св. 2000 до 4000 |
±(0,002-P+8) |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
AN23605E-1200-200(F) |
от 0 до 500 включ. |
±(0,002-P+1) |
|
св. 500 до 2500 включ. |
±(0,002-P+5 | |
|
св. 2500 до 5000 |
±(0,002-P+10) | |
|
AN23606E-1200-240(F) |
от 0 до 600 включ. |
±(0,002-P+1.2) |
|
св. 600 до 3000 включ. |
±(0,002-P+6) | |
|
св. 3000 до 6000 |
±(0,002-P+12) | |
|
AN23608E-1200-320(F) |
от 0 до 800 включ. |
±(0,002-P+1.6) |
|
св. 800 до 4000 включ. |
±(0,002-P+8) | |
|
св. 4000 до 8000 |
±(0,002-P+16) | |
|
Примечание: P - значение мощности постоянного тока, установленное на нагрузке, Вт. | ||
аблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Масса, кг, не более | |
|
AN23602E-150-200(F) |
24.5 |
|
AN23603E-150-300(F) |
29.5 |
|
AN23604E-150-400(F) |
29.5 |
|
AN23605E-150-500(F) |
35 |
|
AN23606E-150-600(F) |
35 |
|
AN23608E-150-800(F) |
61 |
|
AN23602E-600-140(F) |
24.5 |
|
AN23603E-600-210(F) |
29.5 |
|
AN23604E-600-280(F) |
29.5 |
|
AN23605E-600-350(F) |
35 |
|
AN23606E-600-420(F) |
35 |
|
AN23602E-1200-80(F) |
24.5 |
|
AN23603E-1200-120(F) |
29.5 |
|
AN23604E-1200-160(F) |
29.5 |
|
AN23605E-1200-200(F) |
35 |
|
AN23606E-1200-240(F) |
35 |
|
AN23608E-1200-320(F) |
61 |
|
Габаритные размеры (ширина x глубина x высота), мм, не более | |
|
AN23602E-150-200(F) |
426x600x201 |
|
AN23603E-150-300(F) |
426x600x201 |
|
AN23604E-150-400(F) |
426x600x201 |
|
AN23605E-150-500(F) |
426x600x201 |
|
AN23606E-150-600(F) |
426x600x201 |
|
AN23608E-150-800(F) |
426x650x400 |
|
AN23602E-600-140(F) |
426x600x201 |
|
AN23603E-600-210(F) |
426x600x201 |
|
AN23604E-600-280(F) |
426x600x201 |
|
AN23605E-600-350(F) |
426x600x201 |
|
AN23606E-600-420(F) |
426x600x201 |
|
AN23602E-1200-80(F) |
426x600x201 |
|
AN23603E-1200-120(F) |
426x600x201 |
|
AN23604E-1200-160(F) |
426x600x201 |
|
AN23605E-1200-200(F) |
426x600x201 |
|
AN23606E-1200-240(F) |
426x600x201 |
|
AN23608E-1200-320(F) |
426x650x400 |
Продолжение таблицы 4
|
1 |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, |
от +20 до +30 от 30 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
16000 |
Знак утверждения типа
наносится на лицевую панель нагрузки в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка электронная постоянного тока высокой мощности Ainuo |
AN236(F) |
1 шт. |
|
Кабель питания |
_ |
2 шт. |
|
Кабель RS-232 |
_ |
1 шт. |
|
Кабель LAN |
_ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Основной режим работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока
Нагрузки электронные постоянного тока высокой мощности Ainuo AN236(F). Стандарт предприятия, QINGDAO AINUO Instrument Co Ltd., Китай
