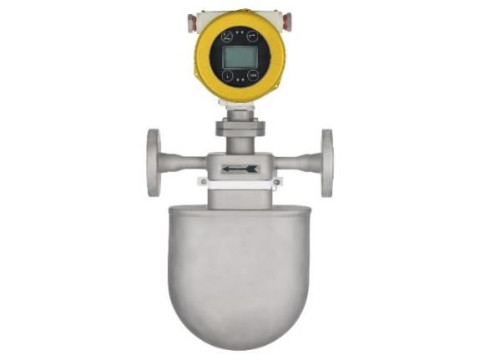

Расходомеры массовые кориолисовые ГИП-2200
| Номер в ГРСИ РФ: | 98224-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ЗАВОД ГОРЭЛТЕХ", г. Санкт-Петербург |
Расходомеры массовые кориолисовые ГИП-2200 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98224-26 | |||||||||||||||||||||
| Действует | по 08.04.2031 | |||||||||||||||||||||
| Наименование | Расходомеры массовые кориолисовые | |||||||||||||||||||||
| Модель | ГИП-2200 | |||||||||||||||||||||
| Модификации |
U V T На испытания представлены: ГИП-2200-U150 ГИП-2200-Т010 ГИП-2200-U100 ГИП-2200-V025 ГИП-2200-V150 ГИП-2200-U015 |
|||||||||||||||||||||
| Приказы |
№685 от
08.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8cd3949b-1b56-9d6d-7cb6-fb650dafba19 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «ЗАВОД ГОРЭЛТЕХ», РОССИЯ, 193149, Ленинградская область, Всеволожский муниципальный район, Свердловское городское поселение, деревня Новосаратовка, улица Рабочая, дом 9, строение 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-101-208-2026 ГСИ. Расходомеры массовые кориолисовые ГИП-2200. Методика поверки
(с 08.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
При измерении расхода и/или количества жидкости
4 года
При измерении расхода и/или количества газа
1 год
При измерении массы и объема нефти
1 год
Канал измерения плотности
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98224-26: Описание типа
2026-98224-26.pdf
|
Скачать | 423.9 КБ | |
|
98224-26: Методика поверки
РТ-МП-101-208-2026
2026-mp98224-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Расходомеры массовые кориолисовые ГИП-2200 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.
Описание
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой измерительную камеру с подводящим и отводящим патрубками или фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две изогнутые измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита.
Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (RTU Modbus, Profibus), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры имеют следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- специальное «гигиеническое» присоединение.
- по спецзаказу доступны другие типы присоединений.
Расходомеры выпускаются в модификациях: U, V, T, которые отличаются друг от друга внешним видом и формой трубок ППР.
Структура условного обозначения расходомеров:
Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16-Х17-Х18/Х19 - ТУ 26.51.52-098
72453807-2025, где
Xi - тип: ГИП-2200;
X - обозначение модификации (U, V, T), диаметр условный (ДУ);
Хз — Змж / 5мг;
Х4 - рабочая температура измеряемой среды;
Х5 - максимальное рабочее давление;
X6 - материал проточной части;
X7 - присоединение к процессу;
Х8 - исполнение фланца;
X9 - материал корпуса ППР;
X10 - исполнение ВП;
X11 - температура эксплуатации ВП, °С;
X12 - выходной сигнал;
X13 - метрологический сертификат;
X14 - материал корпуса ВП и отверстий под кабельный ввод;
X15 - напряжение питания, В;
X16 - исполнение;
X17 - степень защиты;
X18 - количество и тип присоединительной арматуры (если применимо);
X19 - опции, аксессуары, исполнения.

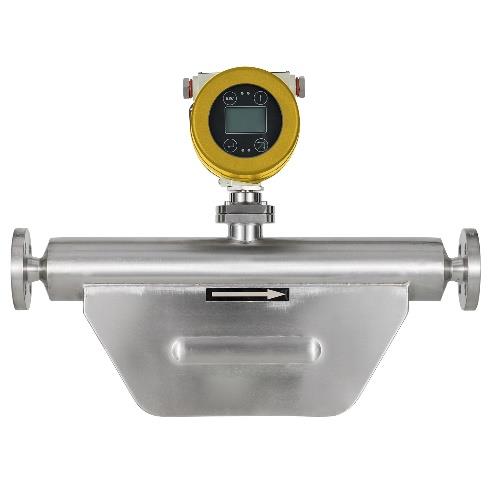

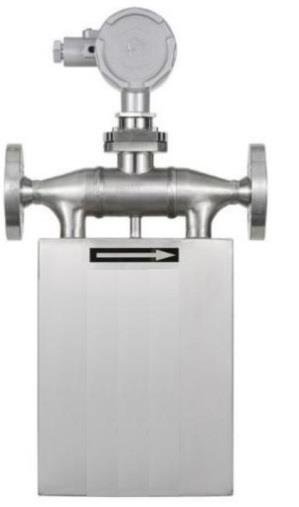

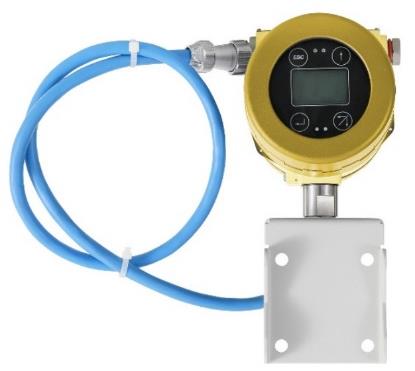

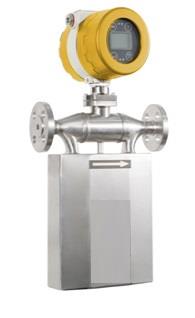

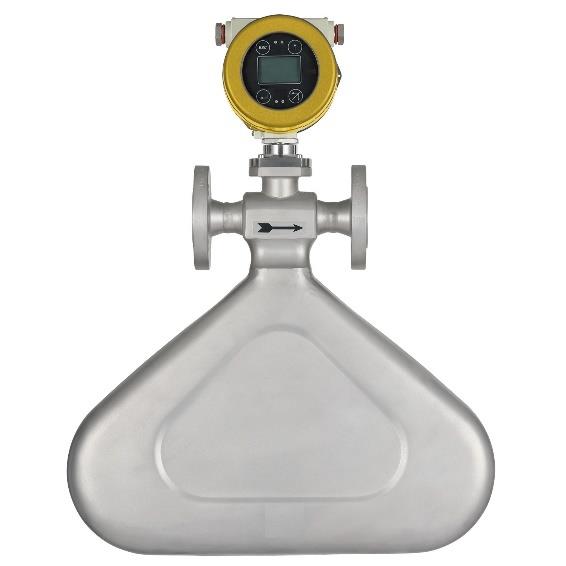

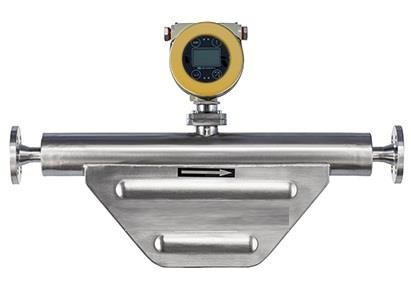

Общий вид расходомеров представлен на рисунке 1.
Серийный номер расходомеров наносится на маркировочную табличку в цифровом формате методом гравировки в соответствии с рисунком 2.
б)
в)

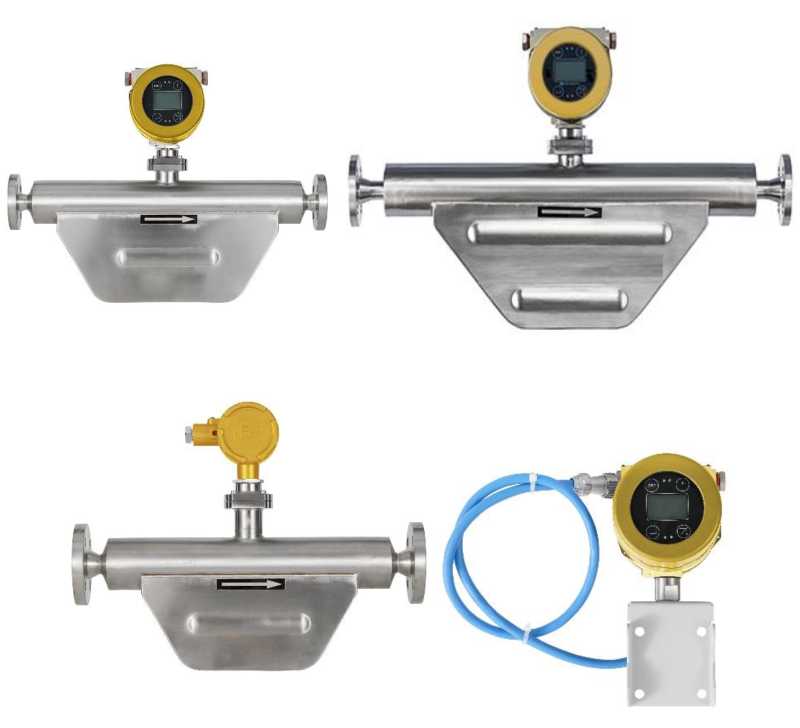

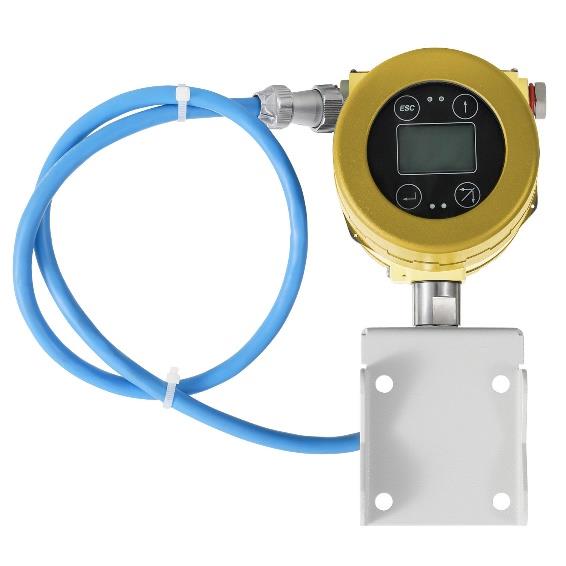

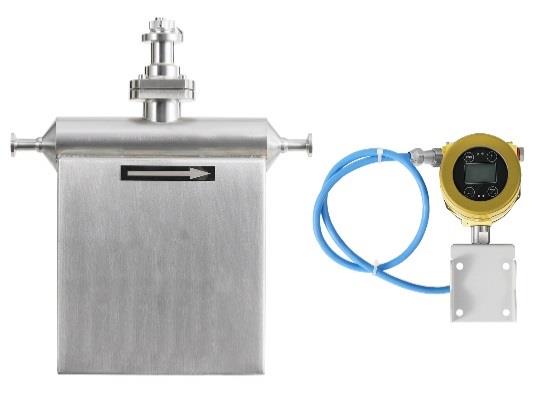

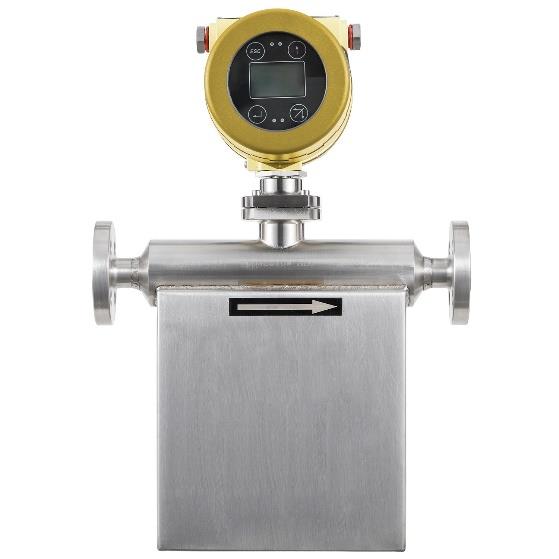

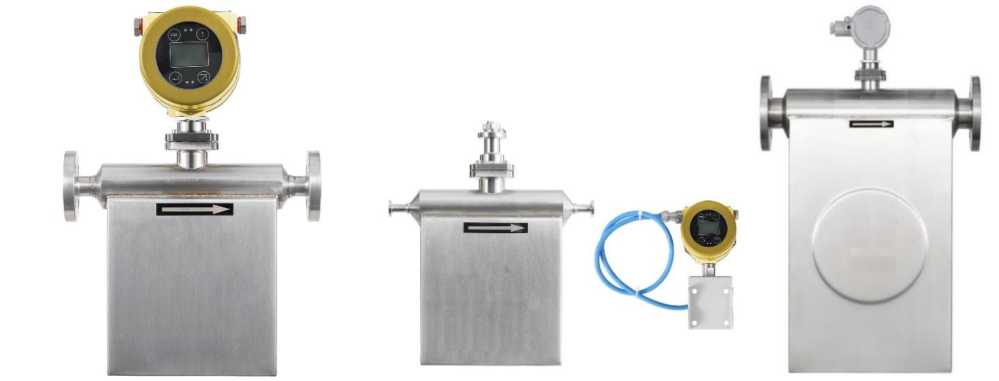

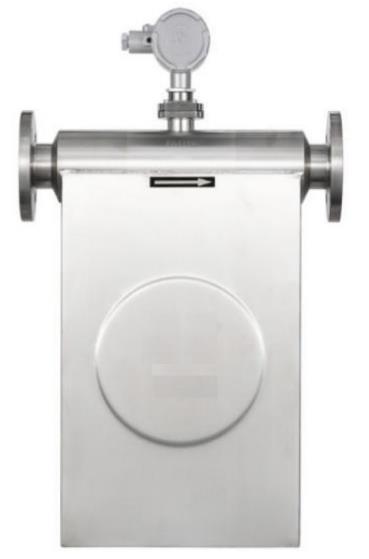

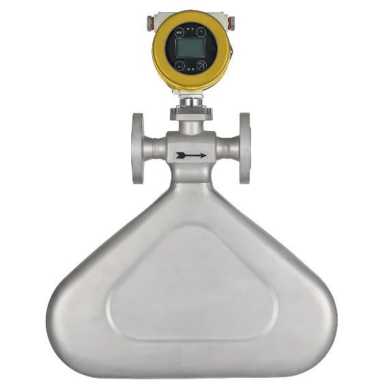

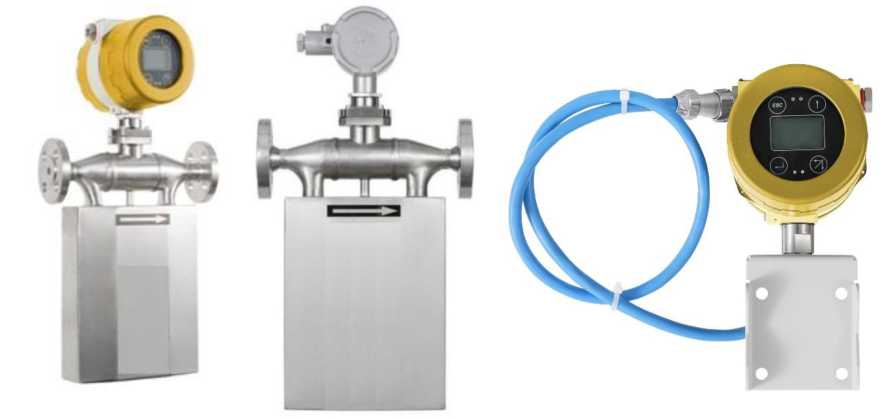

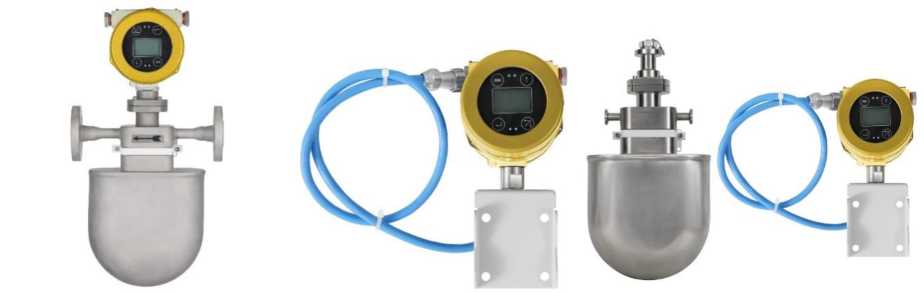

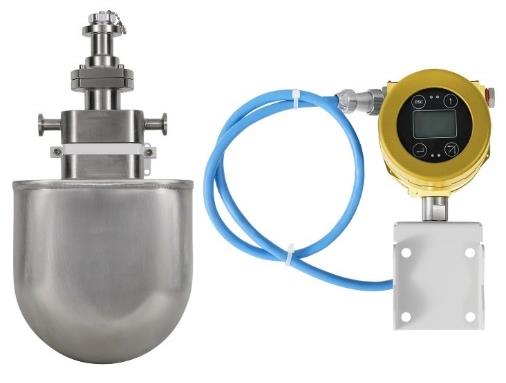

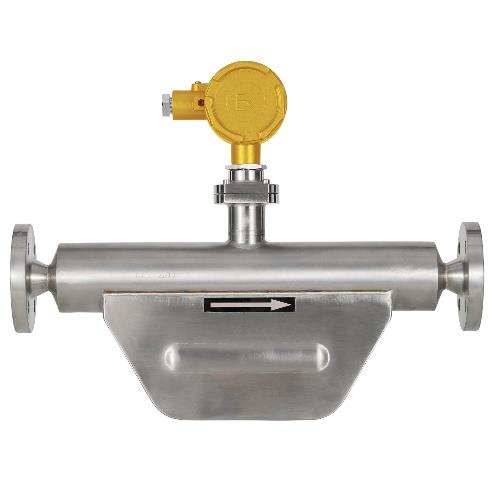

Рисунок 1 - Общий вид расходомеров массовых ГИП-2200: а) интегральное и раздельное исполнение модификации U; б) интегральное и раздельное исполнение модификации V; в) интегральное и раздельное исполнение модификации T
Полное наименование в соответствии со структурой условного обозначения
ГИП-2200-ХХХХ
Ех-маркиробка
Un: XX В
Та: -XX... +ХХ °C
Рабочее Р: XX МПа
бмж / бмг: ±0,ХХ % / ±Х,ХХ % Диапазон расхода: ХХ-ХХ кг/ч Вых. сигнал: ХХХХХХХ
IP
Др: Х,ХХ кг/м3
Место нанесения
ЕАЗС РЦГЪЖХХХХ.В.0ХХХХ/25
А открывать, отключив от сети
Техническая гиЗДадржка +7 800 100 100 4
знака утверждения типа
Место нанесения серийного номера

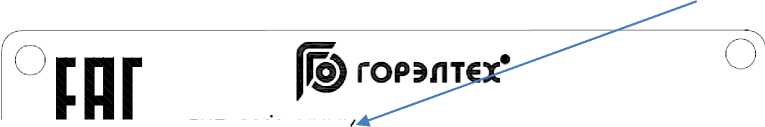

Рисунок 2 - Место нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность и температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый выходы.
Программное обеспечение не удаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CMF_SmartGoreltex |
|
Номер версии (идентификационный номер) ПО |
V91-XX-XX-XYX |
|
Обозначение «X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО Обозначение «Y» может принимать значение от A до Z и не относится к метрологически значимой части ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении массового расхода (массы) жидкости, Змж1) 2), % |
±0,15; ±0,2 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) жидкости, 8vж, % |
±(Змж+0,1) |
|
Пределы допускаемой относительной погрешности при измерении массового расхода (массы) газов, Змг2), % |
±0,5; ±0,75, ±1,0 |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 2000 |
|
Пределы допускаемой абсолютной погрешности, измерений плотности жидкости, Ар2), кг/м3 |
±2,0; ±5,0 |
|
Диапазон измерений температуры измеряемой среды, °С 2) |
от -196 до +389 |
|
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, АТ, °С |
±(1+0,0005ltl3)) |
|
1) Указаны значения при динамическом диапазоне 1:10. При массовом расходе выходящим за пределы динамического диапазона 1:10, пределы допускаемой относительной погрешности при измерении массового расхода (массы) жидкости рассчитываются по формуле ±(Змж+^мжУ 100); где Z - стабильность нуля, кг/ч; Ом-ж - значение массового расхода жидкости, кг/ч. 2) В зависимости от модификации и исполнения расходомера конкретные значения указываются в паспорте и/или на маркировочной табличке. 3) t - температура измеряемой среды, °С. | |
Таблица 3 - Максимальное значения расхода жидкости и стабильность нуля
|
Модификация |
ДУ |
Максимальное давление измеряемой среды, МПа, не более1) |
Максимальный массовый расход жидкости, кг/ч |
Максимальный объемный расход жидкости, м3/ч |
Стабильность нуля, Z, кг/ч |
|
ГИП-2200—и003 |
3 |
40,0 |
40 |
40 |
±0,012 |
|
ГИП-2200—и006 |
6 |
100 |
100 |
±0,03 | |
|
ГИП-2200—и008 |
8 |
200 |
200 |
±0,06 | |
|
ГИП-2200—и010 |
10 |
500 |
500 |
±0,15 | |
|
ГИП-2200—и015 |
15 |
1500 |
1500 |
±0,45 | |
|
ГИП-2200—и020 |
20 |
3000 |
3000 |
±0,9 | |
|
ГИП-2200—и025 |
25 |
10000 |
10000 |
±3,0 | |
|
ГИП-2200—и040 |
40 |
20000 |
20000 |
±6,0 | |
|
ГИП-2200—и050 |
50 |
30000 |
30000 |
±9,0 | |
|
ГИП-2200—и065 |
65 |
50000 |
50000 |
±15,0 | |
|
ГИП-2200—и080 |
80 |
100000 |
100000 |
±30,0 | |
|
ГИП-2200-Ш00 |
100 |
150000 |
150000 |
±45,0 | |
|
ГИП-2200-Ш25 |
125 |
200000 |
200000 |
±60,0 | |
|
ГИП-2200-Ш50 |
150 |
500000 |
500000 |
±150,0 | |
|
ГИП-2200—и200 |
200 |
700000 |
700000 |
±210,0 | |
|
ГИП-2200—и250 |
250 |
800000 |
800000 |
±240,0 | |
|
ГИП-2200—и300 |
300 |
1500000 |
1500000 |
±450,0 | |
|
ГИП-2200-VOlO |
10 |
1000 |
1000 |
±0,3 | |
|
ГИП-2200^015 |
15 |
3500 |
3500 |
±1,05 | |
|
ГИП-2200^020 |
20 |
5500 |
5500 |
±1,65 | |
|
ГИП-2200^025 |
25 |
20000 |
20000 |
±6,0 | |
|
ГИП-2200^040 |
40 |
22000 |
22000 |
±6,6 | |
|
ГИП-2200^050 |
50 |
40000 |
40000 |
±12,0 | |
|
ГИП-2200^065 |
65 |
50000 |
50000 |
±15,0 | |
|
ГИП-2200^080 |
80 |
100000 |
100000 |
±30,0 | |
|
ГИП-2200-VlOO |
100 |
200000 |
200000 |
±60,0 | |
|
ГИП-2200^125 |
125 |
300000 |
300000 |
±90,0 | |
|
ГИП-2200^150 |
150 |
500000 |
500000 |
±150,0 | |
|
ГИП-2200^200 |
200 |
700000 |
700000 |
±210,0 | |
|
ГИП-2200^250 |
250 |
800000 |
800000 |
±240,0 | |
|
ГИП-2200^300 |
300 |
1500000 |
1500000 |
±450,0 | |
|
ГИП-2200-Т010 |
10 |
4,0 |
1500 |
1500 |
±0,45 |
|
ГИП-2200-Т015 |
15 |
3000 |
3000 |
±0,9 | |
|
ГИП-2200-Т020 |
20 |
7000 |
7000 |
±2,1 | |
|
ГИП-2200-Т025 |
25 |
13000 |
13000 |
±3,9 |
Таблица 4 - Диапазон массового расхода газа и стабильность нуля
|
ДУ |
Диапазон массового расхода газа, кг/ч |
Стабильность нуля, Z, кг/ч | |
|
Минимальный |
Максимальный | ||
|
3 |
1 |
15 |
±0,015 |
|
6 |
3 |
65 |
±0,055 |
|
8 |
10 |
180 |
±0,36 |
|
10 |
20 |
500 |
±0,5 |
|
15 |
32 |
800 |
±0,8 |
|
20 |
80 |
2000 |
±2,0 |
|
25 |
140 |
3500 |
±3,5 |
|
40 |
240 |
6000 |
±6,0 |
|
50 |
360 |
9000 |
±9,0 |
|
65 |
720 |
18000 |
±18,0 |
|
80 |
1000 |
25000 |
±25,0 |
|
100 |
2000 |
50000 |
±50,0 |
|
125 |
2900 |
73000 |
±73,0 |
|
150 |
3800 |
95000 |
±95,0 |
|
200 |
5200 |
130000 |
±130,0 |
|
250 |
8000 |
200000 |
±200,0 |
|
300 |
14000 |
350000 |
±350,0 |
Значения расходов указаны для воздуха при стандартных условиях.
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон напряжения электропитания, В: - для цепей постоянного тока - для цепей переменного тока |
от 18 до 30 от 99 до 250 |
|
Потребляемая мощность, Вт (В^А), не более |
25 |
|
Выходные сигналы - частотно-импульсный, Гц - унифицированный сигнал постоянного тока, мА1) - цифровой |
от 0 до 10 000 от 4 до 20 HART, RS-485 (RTU Modbus, Profibus) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -50 до +80 95 от 84,0 до 106,7 |
|
Ex-маркировка |
1Ex db ib IIC T6...T1 Gb X Ex tb IIIC T79°C.T400°C Db X |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-20152) |
IP66, IP66/IP67, IP66/IP68 |
|
1) Использовать только при технологических операциях. 2) В зависимости от модификации и исполнения расходомера конкретные значения указываются в паспорте и на маркировочной табличке. | |
аблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
87600 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на маркировочную табличку методом гравировки в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый кориолисовый |
ГИП-2200 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
ЛГСА.407371.185РЭ |
1 экз. |
Сведения о методах измерений
приведены в п. 1.1 руководства по эксплуатации на расходомеры массовые кориолисовые ГИП-2200. ЛГСА.407371.185РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 26.51.52-098-72453807-2025. Расходомеры массовые кориолисовые ГИП-2200. Технические условия
