Твердомеры Бринелля ТБx Tochline
| Номер в ГРСИ РФ: | 98231-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "Завод испытательных приборов" (ЗИП), г.Иваново |
Твердомеры Бринелля ТБх Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98231-26 | |||||||||
| Действует | по 07.04.2031 | |||||||||
| Наименование | Твердомеры Бринелля | |||||||||
| Модель | ТБx Tochline | |||||||||
| Модификации |
ТБ 5004 Tochline ТБ 5004-03 Tochline ТБ 5004А Tochline ТБ 5056-02 Tochline |
|||||||||
| Приказы |
№675 от
07.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6ae7e9a1-ac63-1e7d-298a-d1de81c2e6bb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЗИП», РОССИЯ, 153032 Ивановская область, г.о. Иваново, г. Иваново, ул. Станкостроителей, д. 11
Поверка
| Методика поверки / информация о поверке |
МП 360-028-2026 ГСИ. Твердомеры Бринелля ТБx Tochline. Методика поверки.
(с 07.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98231-26: Описание типа
2026-98231-26.pdf
|
Скачать | 272.8 КБ | |
|
98231-26: Методика поверки
МП 360-028-2026
2302-mp98231-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Твердомеры Бринелля ТБх Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в четырёх модификациях: ТБ 5004 Tochline, ТБ 5004-03 Tochline, ТБ 5004А Tochline, ТБ 5056-02 Tochline. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер имеет формат цифрового обозначения, состоящего из арабских цифр, наносится любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-4.
Товарный знак изготовителя наносится на маркировочную табличку любым удобным технологическим способом и на титульный лист руководства по эксплуатации типографским методом. Знак утверждения типа наносится на маркировочную табличку любым удобным технологическим способом.
Для защиты твердомеров от внесения изменений предусмотрена пломбировка корпуса разрушаемой голографической наклейкой. Места нанесения пломб от несанкционированного доступа представлены на рисунках 1-4.
Нанесение знака поверки на корпус твердомеров не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-4.
Общий вид маркировочной таблички приведен на рисунке 5.

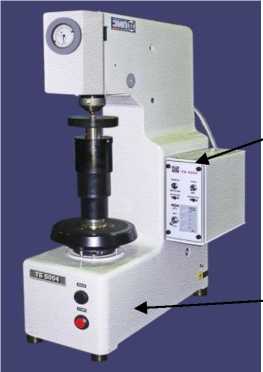

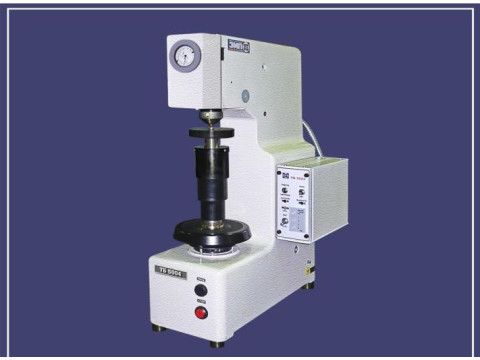

Рисунок 1 - Общий вид твердомеров Бринелля ТБ 5004 Tochline
Место нанесения пломбы
Место нанесения маркировочной таблички

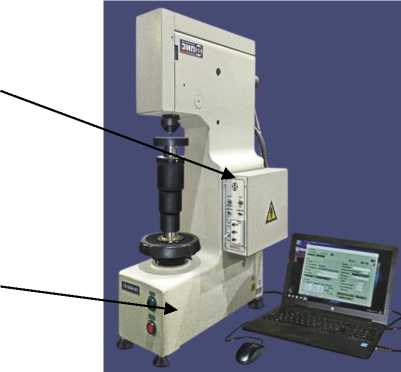

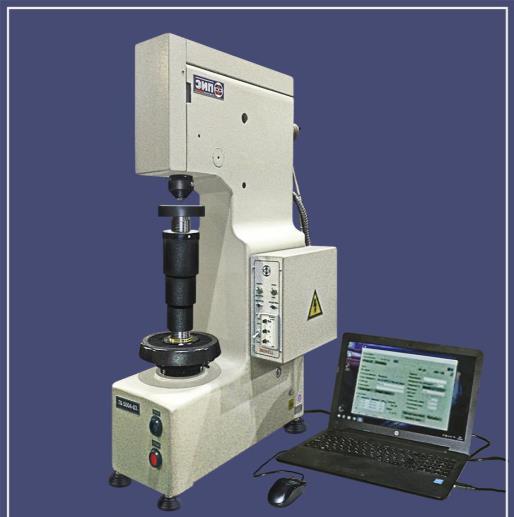

Рисунок 2 - Общий вид твердомеров Бринелля ТБ 5004-03 Tochline

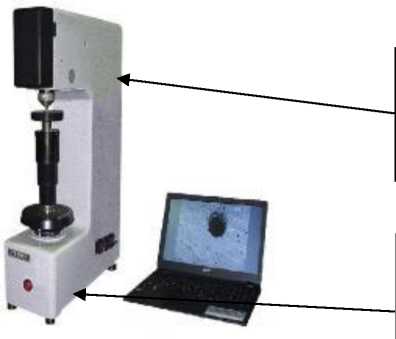

Рисунок 3 - Общий вид
Место нанесения пломбы
Место нанесения маркировочной таблички

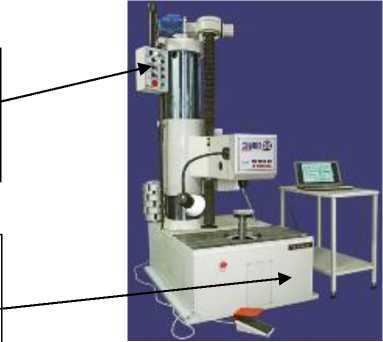

Рисунок 4 - Общий вид
твердомеров Бринелля ТБ 5004А Tochline
твердомеров Бринелля ТБ 5056-02 Tochline

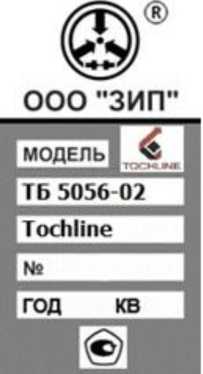

Рисунок 5 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для визуального отображения и определения диаметров отпечатков, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
Tochline ТБх |
Hardness tester |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
не ниже v 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
|
* в соответствии с заказом | ||
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Модификация твердомера |
Шкала Бринелля |
Испытательная нагрузка, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости чисел HB (HBW) |
|
ТБ 5004 Tochline, ТБ 5004-03 Tochline, ТБ 5004А Tochline |
HB (HBW) 2,5/62,5* |
612,9 |
±1 |
от 32 до 218 |
|
HB (HBW) 5/62,5* |
612,9 |
от 8 до 54 | ||
|
HB (HBW) 5/125* |
1226 |
от 16 до 108 | ||
|
HB 2,5/187,5 |
1839 |
от 95 до 450 | ||
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HB (HBW) 5/250 |
2452 |
от 32 до 218 | ||
|
HB (HBW) 10/250 |
2452 |
от 8 до 54 | ||
|
HB 5/750 |
7355 |
от 95 до 450 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HB (HBW) 10/100* |
980,7 |
от 8 до 21 | ||
|
HB (HBW) 10/500 |
4903 |
от 16 до 108 | ||
|
HB (HBW) 10/1000 |
9807 |
от 32 до 218 | ||
|
HB (HBW) 10/1500 |
14710 |
от 48 до 220 | ||
|
HB 10/3000 |
29420 |
от 95 до 450 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 |
Продолжение таблицы 2
|
Модификация твердомера |
Шкала Бринелля |
Испытательная нагрузка, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости чисел HB (HBW) |
|
ТБ 5056-02 Tochline |
HB 2,5/187,5 |
1839 |
от 95 до 450 | |
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HB (HBW) 5/250 |
2452 |
от 32 до 218 | ||
|
HB (HBW) 10/250 |
2452 |
от 8 до 54 | ||
|
HB 5/750 |
7355 |
от 95 до 450 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HB (HBW) 10/500 |
4903 |
от 16 до 108 | ||
|
HB (HBW) 10/1000 |
9807 |
от 32 до 218 | ||
|
HB (HBW) 10/1500 |
14710 |
от 48 до 326 | ||
|
HB 10/3000 |
29420 |
от 95 до 450 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 |
* Для модификаций ТБ 5004 Tochline, ТБ 5004-03 Tochline в соответствии с заказом
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HB (HBW) | ||||
|
от 8 до 21 включ. |
св. 21 до 75 включ. |
св. 75 до 125 включ. |
св. 125 до 187 включ. |
св. 187 до 250 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | |||||
|
Размах чисел твердости HB (HBW) | |||||
|
HB (HBW) 10/100 |
0,8 |
- |
- |
- |
- |
|
2,0 | |||||
|
HB (HBW) 5/62,5; HB (HBW) 10/250 |
0,8 |
2,3 |
- |
- |
- |
|
2,0 |
3,0 | ||||
|
HB (HBW) 5/125; HB (HBW) 10/500 |
0,8 |
2,3 |
3,8 |
- |
- |
|
2,0 |
3,0 |
5,0 | |||
|
HB (HBW) 10/1000; HB (HBW) 2,5/62,5; HB (HBW) 5/250; HB (HBW) 10/1500 |
- |
2,3 |
3,8 |
5,6 |
7,5 |
|
3,0 |
5,0 |
7,5 |
7,5 | ||
|
HB 2,5/187,5; HB 5/750; HB 10/3000 |
- |
- |
3,8 |
5,6 |
7,5 |
|
- |
- |
5,0 |
7,5 |
7,5 | |
|
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
- |
- |
3,8 |
5,6 |
7,5 |
|
- |
- |
5,0 |
7,5 |
7,5 | |
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HB (HBW) | |||||
|
св. 250 до 288 включ |
св. 288 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | ||||||
|
Размах чисел твердости HB (HBW) | ||||||
|
HB (HBW) 10/1500 |
8,6 |
9,8 |
- |
- |
- |
- |
|
10,5 |
10,5 | |||||
|
HB 2,5/187,5; HB 5/750; HB 10/3000 |
8,6 |
9,8 |
11,4 |
13,5 |
- |
- |
|
10,5 |
10,5 |
13,5 |
13,5 |
- |
- | |
|
HBW 5/750; HBW 10/3000 |
8,6 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
10,5 |
10,5 |
13,5 |
13,5 |
16,5 |
19,5 | |
|
HBW 2,5/187,5 |
8,6 |
9,8 |
11,4 |
13,5 |
16,5* |
19,5* |
|
10,5 |
10,5 |
13,5 |
13,5 |
16,5* |
19,5* | |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений * - Метрологические характеристики действительны для измерений с помощью ПО
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания модификаций ТБ 5004А Tochline | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц ТБ 5056-02 Tochline, ТБ 5004 Tochline, ТБ 5004-03 Tochline |
от 49,5 до 50,5 |
|
напряжение переменного тока, В |
от 360 до 440 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры твердомеров, мм, не более ТБ 5004 Tochline, ТБ 5004-03 Tochline, ТБ 5004А Tochline | |
|
длина |
850 |
|
ширина высота |
400 1000 |
|
ТБ 5056-02 Tochline | |
|
длина |
1500 |
|
ширина высота |
1000 2500 |
|
Масса, кг, не более ТБ 5004 Tochline, ТБ 5004-03 Tochline, ТБ 5004А Tochline |
225 |
|
ТБ 5056-02 Tochline |
1500 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку твердомеров любым удобным технологическим способом.
Комплектность
аблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
ТБх Tochline |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Программное обеспечение * |
- |
1 шт. |
|
Микроскоп |
JC-10 |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
(Гб 2.773.156 РЭ, Гб 2.773.225 РЭ, Гб 2.773.356 РЭ, Гб 2.773.282 РЭ)* |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главах 11 «Порядок работы» документов Гб 2.773.156 РЭ «Твердомер Бринелля ТБ 5004 Tochline. Руководство по эксплуатации», Гб 2.773.225 РЭ «Твердомер Бринелля ТБ 5004-03 Tochline. Руководство по эксплуатации», Гб 2.773.356 РЭ «Твердомер Бринелля ТБ 5004А Tochline. Руководство по эксплуатации», Гб 2.773.282 РЭ «Твердомер Бринелля ТБ 5056-02 Tochline. Руководство по эксплуатации».
Нормативные документы
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 02.08.2022 № 1895;
ТУ 26.51.62-170-69363963-2024 «Твердомеры Бринелля ТБх Tochline. Технические условия».
