Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000
| Номер в ГРСИ РФ: | 98249-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Сахалин-1", г. Южно-Сахалинск |
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000 (далее - резервуар) предназначен для измерений объема нефти, а также для её приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98249-26 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический теплоизолированный | ||||||
| Модель | РВС-5000 | ||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 79d8e517-7a11-15ee-9ce2-6083060983de | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Сахалин-1», РОССИЯ, 693010, Сахалинская обл., г. Южно-Сахалинск, ул. Сахалинская, д. 4
Поверка
| Методика поверки / информация о поверке |
МП 1785-7-2025 ГСИ. Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000. Методика поверки
(с 13.04.2026)
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98249-26: Описание типа
2026-98249-26.pdf
|
Скачать | 152.5 КБ | |
|
98249-26: Методика поверки
МП 1785-7-2025
2026-mp98249-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000 (далее - резервуар) предназначен для измерений объема нефти, а также для её приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1). Табличка крепится к стенке резервуара.
Резервуар РВС-5000 с заводским номером P1-ABJ63302 расположен на территории берегового комплекса подготовки нефти «Чайво» по адресу: Сахалинская область, Ногликский район.
Общий вид резервуара РВС-5000 приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

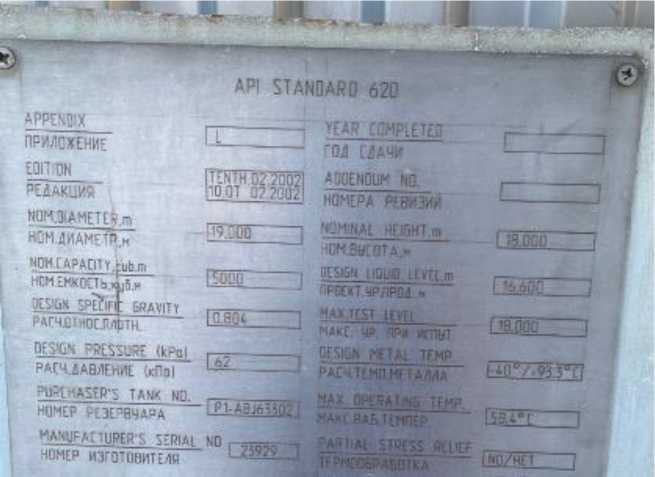

Рисунок 1 - Маркировочная табличка

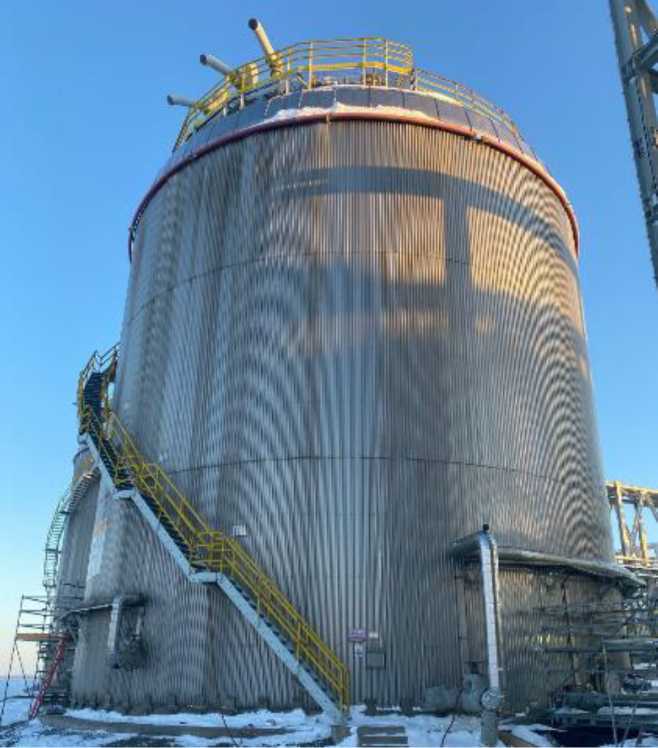

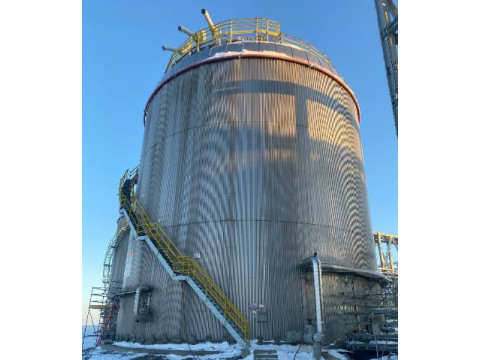

Рисунок 2 - Общий вид резервуара РВС-5000
Пломбирование резервуара РВС-5000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (электронно-оптический метод), % |
±0,10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -55 до +40 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС-5000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
