Термопреобразователи сопротивления WZPK2
| Номер в ГРСИ РФ: | 98267-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Anhui Xiangheng Instrument Co., Ltd., КИТАЙ |
Термопреобразователи сопротивления WZPK2 (далее - терморезисторы) предназначены для измерений температуры различных сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98267-26 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||||||||||||||||||||||||||
| Модель | WZPK2 | |||||||||||||||||||||||||||||||||||||||
| Модификации |
WZPK2-246 WZPK2-243 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 77a35fdd-3b30-5ae1-7ec5-9889d5c7ca5a | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Anhui Xiangheng Instrument Co., Ltd., КИТАЙ, Tongbei Road, Tongcheng Town, Tianchang City, China, 239311
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-139-25 ГСИ. Термопреобразователи сопротивления WZPK2. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98267-26: Описание типа
2026-98267-26.pdf
|
Скачать | 130.7 КБ | |
|
98267-26: Методика поверки
МП-НИЦЭ-139-25
2026-mp98267-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления WZPK2 (далее - терморезисторы) предназначены для измерений температуры различных сред.
Описание
Принцип действия терморезисторов основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Конструктивно терморезисторы состоят из двух чувствительных элементов, состоящих из платиновой проволоки, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов и защитного корпуса. Терморезисторы имеют неподвижное резьбовое соединение. Схема соединения внутренних проводов: 3-х проводная.
К терморезисторам данного типа относятся термопреобразователи сопротивления WZPK2-246 с серийными №№ ТЕ020823А, ТЕ020823В, ТЕ020823С, ТЕ-020812 и термопреобразователи сопротивления WZPK2-243 с серийными №№ ТЕ020820, ТЕ020807, ТЕ020808, ТЕ020809, ТЕ020815, ТЕ020819, ТЕ020821, ТЕ020822, отличающиеся диаметром погружной части.
Серийный номер нанесен на маркировочную табличку методом гравировки в виде буквенно-цифрового кода.
Общий вид терморезисторов с указанием нанесения знака утверждения типа, места нанесения серийного номера представлены на рисунках 1 и 2. Нанесение знака поверки на терморезисторы не предусмотрено. Пломбирование мест настройки (регулировки) терморезисторов не предусмотрено.
Место нанесения серийного номера
Место нанесения знака утверждения типа

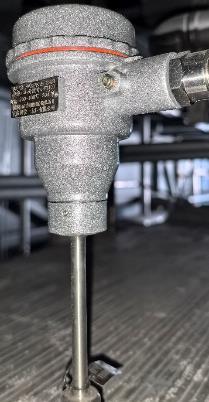

Рисунок 1 - Общий вид терморезисторов WZPK2-246 с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Место нанесения серийного номера
Место нанесения знака утверждения типа

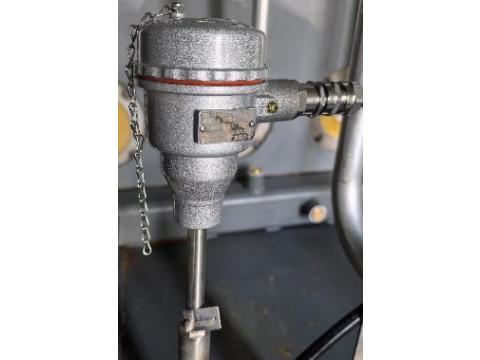

Рисунок 2 - Общий вид терморезисторов WZPK2-243 с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С, |
от -200 до +100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статистической характеристики преобразования (НСХ) |
Pt100 |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте (допуск) для условного класса допуска А, °C |
± (0,15 + 0,002 • |t|) |
|
П р и м е ч а н и е - t - измеренное значение температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (высотахширина), мм, не более |
150x143 |
|
Габаритные размеры погружной части (длинахдиаметр), мм, не более: - WZPK2-246 - WZPK2-243 |
200x6 200x3 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -70 до +50 до 80 |
|
Электрическое сопротивление изоляции, МОм, не менее |
100 |
|
Маркировка взрывозащиты |
1Ex d IIB T4 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку терморезистора любым технологическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи сопротивления |
WZPK2 |
12 шт. |
|
Паспорт |
- |
12 экз. |
Сведения о методах измерений
приведены в разделе «Устройство и принцип действия» документа «Термопреобразователь сопротивления WZPK2. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
