Источники питания постоянного тока двухквадрантные АКИП-1504
| Номер в ГРСИ РФ: | 98271-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока двухквадрантные АКИП-1504 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98271-26 | ||||||
| Действует | по 16.04.2031 | ||||||
| Наименование | Источники питания постоянного тока двухквадрантные | ||||||
| Модель | АКИП-1504 | ||||||
| Модификации |
АКИП-1504/1 АКИП-1504/2 АКИП-1504/3 |
||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c1f6bb46-1af2-89cb-7232-0621d551c706 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hunan Next Generation Instrumental Т&С Tech. Co., Ltd, КИТАЙ, No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2017-551-2025 ГСИ. Источники питания постоянного тока двухквадрантные АКИП-1504. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98271-26: Описание типа
2026-98271-26.pdf
|
Скачать | 213.2 КБ | |
|
98271-26: Методика поверки
РТ-МП-2017-551-2025
2026-mp98271-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Источники питания постоянного тока двухквадрантные АКИП-1504 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Описание
Источники питания выполнены в металлическом корпусе настольного исполнения, допускающем монтаж в приборную стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели расположены выходные клеммы для подключения нагрузки, клеммы для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления.
Принцип действия источников в режиме источника питания основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора. По принципу действия источники относятся к импульсным источникам питания.
Принцип действия источников в режиме электронной нагрузки основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе источника и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на сенсорном ЖК-дисплее.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях: АКИП-1504/1, АКИП-1504/2, АКИП-1504/3.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунках 1 и 2. Место нанесения заводского номера и места пломбирования от несанкционированного доступа представлены на рисунке 3. Места нанесения знака поверки представлены на рисунках 4 и 5.

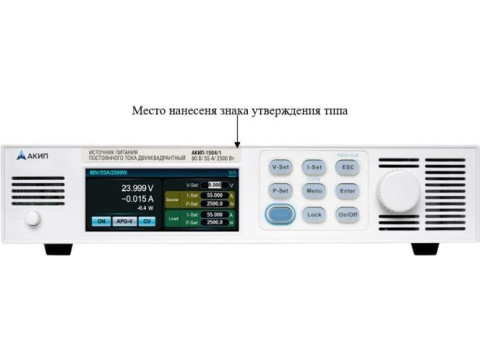

Рисунок 1 - Общий вид типа источников АКИП-1504/1

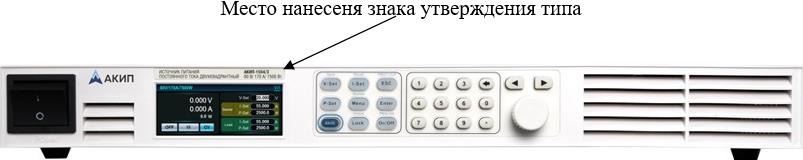

Рисунок 2 - Общий вид источников АКИП-1504/2 и АКИП-1504/3

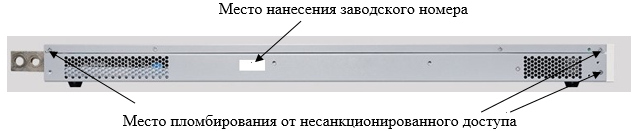

Рисунок 3 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1504/1, АКИП-1504/2, АКИП-1504/3
Место нанесеня знака поверки
жакип
•0V'55AT2500W
23.999 V
-0.015 А
4.4 W
источник ПИТАНИЯ
АХК1 1504/1
|
I-SH |
55 ОСО |
'А |
|
P-S* |
25000 |
W |
I SM И ООО ₽-S« 2500.0
ПОСТОЙНОГО ТОКА ДВУХКМДРАМТНЫИ 80 В/55 Л/2500 Вт

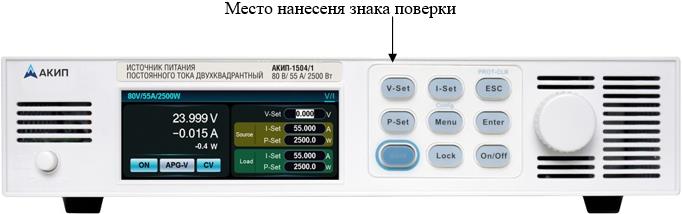

Рисунок 4 - Место нанесения знака поверки источников АКИП-1504/1
Место нанесеня знака поверки

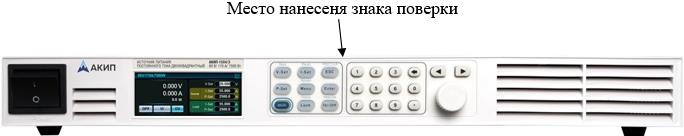

Рисунок 5 - Место нанесения знака поверки источников АКИП-1504/2, АКИП-1504/3
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения / измерений / установки напряжения постоянного тока, В |
от 0 до 80 |
|
Диапазон воспроизведения / измерений / установки силы постоянного тока (двухполярный), А: АКИП-1504/1 АКИП-1504/2 АКИП-1504/3 |
от 0,001 до 55 от 0,01 до 110 от 0,01 до 170 |
|
Максимальная выходная мощность, Вт: АКИП-1504/1 АКИП-1504/2 АКИП-1504/3 |
2500 5000 7500 |
|
В режиме источника питания | |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,0002 • иуст+0,0002 • ипред) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,001-1усг+0,001-!прец) |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,0002 • иизм+0,0002 • ипред) |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А |
±(0,001<1изм+0,001<1пред) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001 • иуст+0,0001 • ипред) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А |
±(0,0005-1ИЗМ+0,0005-1пред) |
|
Пределы дополнительной допускаемой абсолютной погрешности воспроизведения и измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды на каждый 1 °С, В |
±(3-10-5) |
|
Пределы дополнительной допускаемой абсолютной погрешности воспроизведения и измерений силы тока, вызванной изменением температуры окружающей среды на каждый 1 °С, А |
±(5-10-5) |
|
В режиме электронной нагрузки | |
|
Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В |
±(0,0002 • иуст+0,0002 • ипред) |
|
Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, А |
±(0,001- 1уст+0,001<1пред) |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,0002 • иизм+0,0002 • ипред) |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А |
±(0,001-1ИЗМ+0,001-1пред) |
|
Пределы дополнительной допускаемой абсолютной погрешности установки и измерений напряжения, вызванной изменением температуры окружающей среды на каждый 1 °С, В |
±(3-10-5) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы дополнительной допускаемой абсолютной погрешности установки и измерений силы тока, вызванной изменением температуры окружающей среды на каждый 1 °С, А |
±(5-10—5) |
|
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность, % |
от +18 до +28 от 30 до 80 |
|
Примечания: иуст - установленное значение напряжения выходного тока на источнике, В; ипред - предельное значение диапазона воспроизведения/измерений напряжения постоянного тока, В; иизм - значение напряжения постоянного тока, измеренное источником, В; 1уст - установленное значение выходного тока на источнике, А; 1пред - предельное значение воспроизведения/измерений силы постоянного тока, А; 1изм - значение силы постоянного тока, измеренное источником, А. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В АКИП-1504/1 |
от 198 до 242 (однофазное) |
|
АКИП-1504/2, АКИП-1504/3 |
от 342 до 418 (трехфазное) |
|
Параметры электрического питания частота напряжения питания переменного тока, Гц |
от 47 до 63 |
|
Масса, кг, не более АКИП-1504/1 |
5,1 |
|
АКИП-1504/2 |
13,0 |
|
АКИП-1504/3 |
14,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1504/1 |
214,0 х 44,4 х 540,0 |
|
АКИП-1504/2, АКИП-1504/3 |
428,0 х 44,4 х 711,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от 0 до +40 |
|
- относительная влажность, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 и 2, и на титульный лист РЭ типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока двухквадрантный |
АКИП-15041) |
1 шт. |
|
Сетевой шнур питания |
_ |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 экз. |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Источники питания постоянного тока двухквадрантные АКИП-1504. Стандарт предприятия. Hunan Next Generation Instrumental Т&С Tech. Co., Ltd.
