Линейки поверочные ШП
| Номер в ГРСИ РФ: | 98273-26 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | K-MET, СЛОВАКИЯ |
Линейки поверочные ШП (далее - линейки) предназначены для измерений отклонений от плоскостности контактным методом.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98273-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Линейки поверочные | |||||||||
| Модель | ШП | |||||||||
| Модификации |
0 1 2 |
|||||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 82dbb406-7f95-931a-63d5-bddc0ed1683f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
K-MET, СЛОВАКИЯ, 1.mája 1200, 014 01 Bytča
Поверка
| Методика поверки / информация о поверке |
МП-906-2025 ГСИ. Линейки поверочные ШП. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98273-26: Описание типа
2026-98273-26.pdf
|
Скачать | 174.4 КБ | |
|
98273-26: Методика поверки
МП-906-2025
2026-mp98273-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Линейки поверочные ШП (далее - линейки) предназначены для измерений отклонений от плоскостности контактным методом.
Описание
Принцип действия линеек основан на измерении линейных отклонений от поверхности контролируемой детали до поверхности линейки, установленной на опорах, и на методе «пятен на краску» при контроле неплоскостности деталей.
Линейки изготавливаются из алюминиевого сплава, инструментальной стали и нержавеющей стали, и имеют широкую рабочую поверхность прямоугольного сечения. Также линейки изготавливаются в трех исполнениях 0, 1 и 2.
Общий вид линеек представлен на рисунке 1.
Серийный номер в виде цифро-буквенного обозначения, наносится на линейки методом лазерной гравировки. Место нанесения серийного номера представлено на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование линеек не предусмотрено.
Логотип изготовителя наносится на линейки методом лазерной гравировки.

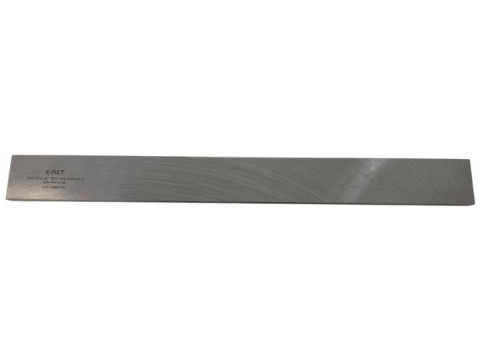

Рисунок 1 - Общий вид линеек поверочных ШП

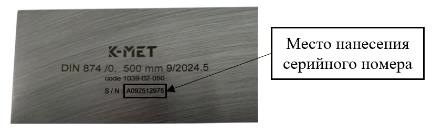

Рисунок 2 - Место нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение |
0 |
1 |
2 |
|
Допускаемое отклонение от плоскостности для | |||
|
номинальных длин рабочих поверхностей | |||
|
линеек, мкм | |||
|
500 мм |
7 |
12 |
21 |
|
750 мм |
9 |
17 |
27 |
|
1000 мм |
12 |
21 |
33 |
|
1500 мм |
17 |
29 |
46 |
|
2000 мм |
22 |
37 |
58 |
|
2500 мм |
27 |
46 |
71 |
|
3000 мм |
32 |
54 |
83 |
|
4000 мм |
42 |
71 |
108 |
Таблица 2 - Допускаемые отклонения от параллельности
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение |
0 |
1 |
2 |
|
Допускаемое отклонение от параллельности для номинальных длин рабочих поверхностей линеек, мкм 500 мм |
14 |
24 |
42 |
|
750 мм |
18 |
34 |
54 |
|
1000 мм |
24 |
42 |
66 |
|
1500 мм |
34 |
58 |
92 |
|
2000 мм |
44 |
74 |
116 |
|
2500 мм |
54 |
92 |
142 |
|
3000 мм |
64 |
108 |
166 |
|
4000 мм |
84 |
142 |
216 |
|
Примечание - требование к допуску параллельности линеек не распространяют на зону, | |||
|
расположенную на расстоянии 1 мм о края в поперечном направлении при длине линеек до 2500 | |||
|
мм и 1,5 мм при длине линеек более 2500 мм, а в продольном направлении на расстоянии 5 мм от | |||
|
края при длине до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra по ГОСТ 2789-73 рабочих поверхностей, мкм, не более |
0,4 |
|
Условия эксплуатации: температура окружающей среды, °С |
от +15 до +25 |
Таблица 4 - Габаритные размеры и масса
|
Наименование характеристики |
Значение | ||
|
Исполнение |
0 |
1 |
2 |
|
Габаритные размеры (ширина х высота) для номинальных длин рабочих поверхностей линеек, мм, не более | |||
|
500 мм, 750 мм, 1000 мм |
60x12 | ||
|
1500 мм, 2000 мм |
100x15 | ||
|
2500 мм, 3000 мм, 4000 мм |
150x20 | ||
|
Масса для номинальных длин рабочих поверхностей линеек, г, не более | |||
|
500 мм |
2160 |
1330 |
1330 |
|
750 мм |
3240 |
3110 |
3110 |
|
1000 мм |
6230 |
4140 |
7010 |
|
1500 мм |
13620 |
8940 |
8940 |
|
2000 мм |
20750 |
17360 |
19880 |
|
2500 мм |
34580 |
33130 |
33130 |
|
3000 мм |
56030 |
53660 |
53660 |
|
4000 мм |
96830 |
92750 |
92750 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний полный срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Линейка поверочная |
ШП |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Устройство и принцип работы» документа «Линейки поверочные ШП. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от «15» марта 2021 г. №314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
Стандарт предприятия «Линейки поверочные ШП. Стандарт предприятия».
