Приборы вертикального нагружения ПВН
| Номер в ГРСИ РФ: | 98274-26 |
|---|---|
| Производитель / заявитель: | ИП Титова Анастасия Вячеславовна, г. Ижевск |
Приборы вертикального нагружения ПВН (далее - приборы) предназначены для измерений силы, перемещения и избыточного давления при испытаниях образцов грунта.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98274-26 | ||||||
| Действует | по 16.04.2031 | ||||||
| Наименование | Приборы вертикального нагружения | ||||||
| Модель | ПВН | ||||||
| Модификации |
ПВН-10R ПВН-10R-Д ПВН-1Т ПВН-5Т ПВН-10Т ПВН-1К ПВН-1S |
||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 24ecf313-61c3-6866-2f0e-8750acf03fbf | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Индивидуальный предприниматель Титова Анастасия Вячеславовна, РОССИЯ, 426006, Удмуртская Респ., г. Ижевск, ул. Клубная, 25а, кв. 164
Поверка
| Методика поверки / информация о поверке |
МП-КВЗ-031-2025 ГСИ. Приборы вертикального нагружения ПВН. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98274-26: Описание типа
2026-98274-26.pdf
|
Скачать | 394.1 КБ | |
|
98274-26: Методика поверки
МП-КВЗ-031-2025
2026-mp98274-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Приборы вертикального нагружения ПВН (далее - приборы) предназначены для измерений силы, перемещения и избыточного давления при испытаниях образцов грунта.
Описание
Принцип действия приборов заключается в приложении силы к испытываемому образцу, возникающей при перемещении силовой траверсы с заданной скоростью, и одновременного измерения силы сжатия и избыточного давления, воздействующих на испытываемый образец грунта, а так же линейных перемещений (характеризующих изменение геометрических размеров образца) путем считывания и преобразования аналого-цифровым преобразователем (АЦП) аналогового сигнала с датчиков.
Приборы выпускаются в следующих моделях: ПВН-IOR, ПВН-IOR-Д, ПВН-1Т, ПВН-5Т, ПВН-10Т, ПВН-1К, ПВН-IS, которые отличаются конструктивными особенностями, количеством измерительных каналов и диапазонами измерений силы.
Конструктивно приборы модификации ПВН-IOR, ПВН-IOR-Д состоят из силовой рамы с подвижной силовой траверсой, маслостанции, пульта дистанционного управления (ДУ) и дисплея. Перемещение силовой траверсы осуществляется с помощью гидроцилиндра, подключенного к маслостанции. На гидроцилиндре закреплена силовая траверса для установки испытываемых образцов. Датчик силы установлен на силовой раме. Датчик линейных перемещений крепится на боковую поверхность силовой рамы. Датчик давления подключен к гидромагистрали и предназначен для измерения давления рабочей жидкости.
Приборы модификации ПВН-1Т, ПВН-5Т, ПВН-10Т, ПВН-1К, ПВН-IS состоят из силовой рамы с подвижной силовой траверсой, перемещение которой осуществляется с помощью электромеханического привода. Датчик силы установлен на силовой раме. Датчик линейных перемещений крепится на силовой траверсе. Датчик давления подключен к гидромагистрали и предназначен для измерения давления рабочей жидкости.
Полученная измерительная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор, с последующим выводом на внешние цифровые устройства.
В качестве оснастки могут применяться следующие компоненты: камера трёхосного сжатия, компрессионный одометр, срезовая/сдвиговая каретка, шариковый штамп.
Общий вид приборов приведен на рисунках с 1 по 4.
Идентификация приборов осуществляется визуальным осмотром маркировочной таблички, на которой отображены серийный номер, логотип изготовителя, модель, масса и год выпуска, нанесенные типографским способом. Серийный номер имеет обозначение, состоящее из арабских цифр и букв латинского алфавита.
Общий вид маркировочной таблички приведен на рисунке 5.
Цветовое исполнение приборов может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на приборы не предусмотрено.
Пломбирование приборов не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией приборов.
Место нанесения маркировочной

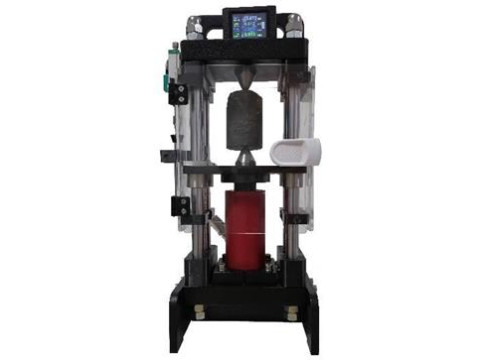

Рисунок 1 - Общий вид приборов вертикального нагружения ПВН-IOR и ПВН-IOR-Д
Место нанесения знака утверждения типа

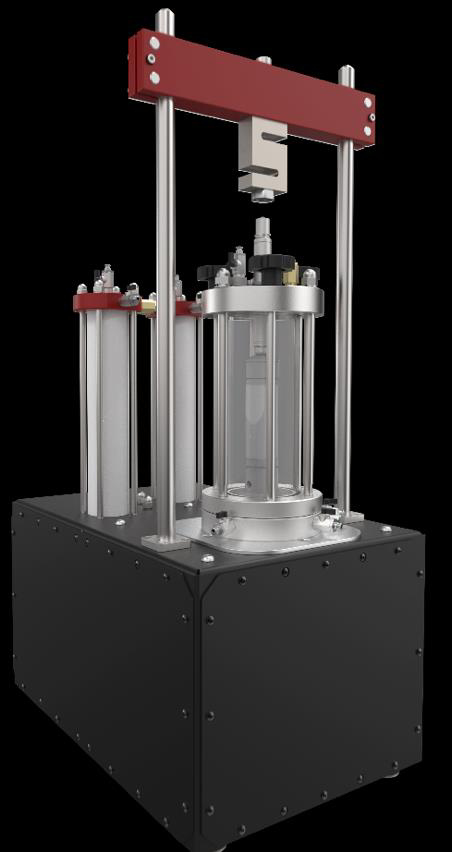

Рисунок 2 - Общий вид приборов вертикального нагружения
ПВН-1Т, ПВН-5Т, ПВН-10Т

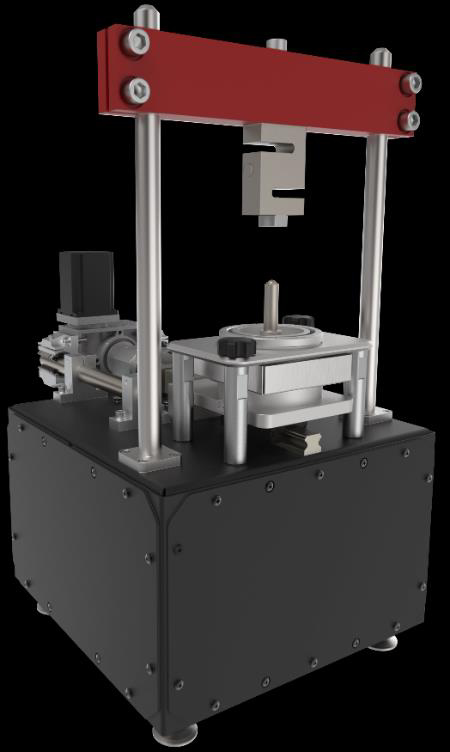

Рисунок 3 - Общий вид приборов вертикального нагружения ПВН-1К
Место нанесения маркировочной таблички
Место нанесения знака утверждения типа

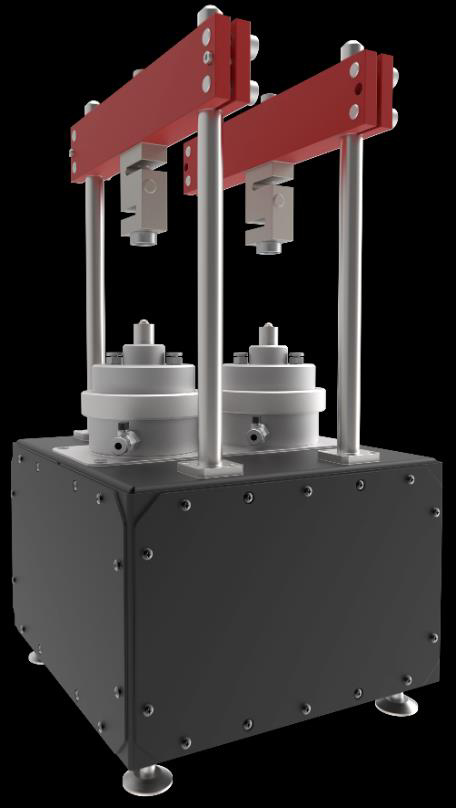

Рисунок 4 - Общий вид приборов вертикального нагружения ПВН- 1S
Рисунок 5 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с приборами используется программное обеспечение К-Лаб (далее - ПО). ПО служит для управления функциональными возможностями приборов, проведения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
К-Лаб |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
8ee285f26738d278c0cbf290c93e88d3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы, кН |
Диапазон измерений перемещений силовой траверсы, мм |
Диапазон измерений давления, МПа |
|
ПВН-IOR |
от 1 до 100 |
- |
- |
|
ПВН-IOR-Д |
от 1 до 100 |
от 0 до 25 |
- |
|
ПВН-1Т |
от 1 до 10 |
от 0 до 25 |
от 0 до 2,5 |
|
ПВН-5Т |
от 1 до 50 |
от 0 до 50 |
от 0 до 2,5 |
|
ПВН-10Т |
от 1 до 100 |
от 0 до 100 |
от 0 до 2,5 |
|
ПВН-1К |
от 1 до 10 |
от 0 до 25 |
от 0 до 2,5 |
|
ПВН-IS |
от 1 до 10 |
от 0 до 25 |
от 0 до 2,5 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений силы, % |
±0,5 |
|
Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений линейных перемещений силовой траверсы, % |
±0,2 |
|
Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений давления, % |
±0,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Ширина х Глубина х Высота), мм, не более |
300 х 585 х 1000 |
|
Масса, кг, не более |
60 |
|
Скорость перемещения силовой траверсы, мм/мин, не более |
150 |
|
Диаметр испытываемого образца, мм |
от 38 до 150 |
|
Параметры электрического питания переменного тока: - напряжение, В - частота, Гц |
220±22 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +10 до +35 от 20 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на верхнюю плиту силовой рамы прибора в виде наклейки и на титульный лист паспорта типографическим способом
Комплектность
|
Таблица 6 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Прибор вертикального нагружения ПВН |
В зависимости от модификации |
1 шт. |
|
Камера трёхосного сжатия |
АКМ-38/50/71,4/100/150 |
По заказу |
|
Одометр компрессионный |
ОКМ-40/60 |
По заказу |
|
Срезовая/сдвиговая каретка |
СКМ-40/60 |
По заказу |
|
Монтажный комплект |
- |
По заказу |
|
Паспорт. Руководство по эксплуатации |
В зависимости от модификации |
1 экз. |
Сведения о методах измерений
приведены в разделе 10.7 «Подготовка и запуск испытания»:
|
- документа «Паспорт. Руководство |
по |
эксплуатации. |
Прибор |
вертикального |
|
нагружения ПВН-10R, ПВН-10R-Д». и в разделе 10.9 «Подготовка и запуск испытания»: - документа «Паспорт. Руководство |
по |
эксплуатации. |
Прибор |
вертикального |
|
нагружения ПВН-1Т, ПВН-5Т, ПВН-10Т»; - документа «Паспорт. Руководство |
по |
эксплуатации. |
Прибор |
вертикального |
|
нагружения ПВН-1К»; - документа «Паспорт. Руководство |
по |
эксплуатации. |
Прибор |
вертикального |
нагружения ПВН-IS».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
ТУ 28.99.39-001-2037781237-2024 Приборы вертикального нагружения ПВН.
