Система измерений количества и показателей качества нефти СИКН № 397 на ПСП «Енисей»
| Номер в ГРСИ РФ: | 98280-26 |
|---|---|
| Производитель / заявитель: | ООО "Енисей", г.Усинск |
Система измерений количества и показателей качества нефти СИКН № 397 на ПСП «Енисей» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98280-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти СИКН № 397 на ПСП «Енисей» | ||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 92929d78-1c09-adf6-7365-415106db715c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Енисей, РОССИЯ, 169711, Республика Коми, г. Усинск, ул. Строителей, д. 8
Поверка
| Методика поверки / информация о поверке |
МП-0092-ТАМ-2025 ГСИ. Система измерений количества и показателей качества нефти СИКН № 397 на ПСП «Енисей». Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98280-26: Описание типа
2026-98280-26.pdf
|
Скачать | 136.4 КБ | |
|
98280-26: Методика поверки
МП-0092-ТАМ-2025
2026-mp98280-26.pdf
|
Скачать | 7.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти СИКН № 397 на ПСП «Енисей» (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
СИКН, заводской № 397, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
- блока фильтров;
- блока измерительных линий (БИЛ), включающий в себя одну рабочую и одну резервную измерительные линии;
- блока измерений показателей качества нефти (далее - БИК);
- поверочной установки (ПУ);
- узла регулирования давления;
- системы сбора и обработки информации.
В составе СИКН применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion модели CMF 300 (далее - СРМ) |
13425-01 |
|
Преобразователи давления измерительные 3051 |
14061-99 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 |
|
Преобразователи измерительные Rosemount 248 |
28034-05 |
|
Датчики температуры 644 |
39539-08 |
|
Преобразователи измерительные 444 к датчикам температуры |
14684-00 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05 |
|
Влагомеры поточные модели L |
25603-03 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
15644-01 15644-06 |
|
Преобразователи плотности жидкости Promass Q 300 |
76031-19 |
|
Установка поверочная «ВСР-М» |
18099-99 |
|
Комплексы измерительно-вычислительные ТН-01 |
67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
Часть СИ, входящих в состав СИКН, формируют вспомогательный измерительный канал (ИК) массового расхода нефти, метрологические характеристики которых определяются покомпонентным (поэлементным) или комплектным методом.
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления и плотности;
- автоматическое измерение температуры, давления (избыточное, дифференциальное), плотности и объемной доли воды в нефти;
- измерение температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- возможность проведения контроля метрологических характеристик (КМХ) и поверки рабочего и резервного СРМ по ПУ;
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой доли концентрации хлористых солей, полученных в аккредитованной испытательной лаборатории;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;
- защита информации от несанкционированного доступа программными средствами.
При использовании комплектного метода определения метрологических характеристик ИК массового расхода нефти, для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ, входящего в состав ИК массового расхода нефти, предусмотрены места установки пломб. Пломбирование СРМ, входящего в состав ИК массового расхода нефти выполняется на месте эксплуатации в соответствии с МИ 3002-2006.

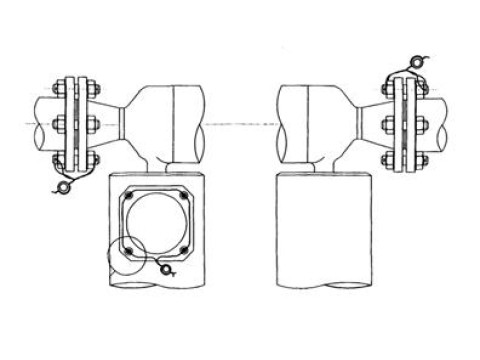

Схема пломбирования от несанкционированного доступа с местами установки пломб представлена на рисунке 1.
Место установки пломбы
Место установки пломбы
Место установки пломбы
Рисунок 1 - Схема пломбирования от несанкционированного доступа с местами установки пломб
Пломбирование СИКН предусмотрено при определении метрологических характеристик массового расхода нефти.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 2, закрепленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 2 - Информационная табличка СИКН
Программное обеспечение
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти*, т/ч |
от 43 до 146 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Состав и основные метрологические характеристики ИК
|
№ |
Наименование |
Количест во ИК (место установки ) |
Состав ИК |
Диапазон измерений *, т/ч |
Пределы допускаемой относительно й погрешности | |
|
Первичный измерительный преобразователь |
Вторична я часть | |||||
|
1 |
ИК массового расхода нефти |
1 (ИЛ №1) |
СРМ |
ИВК |
от 43 до 146 |
±0,25% |
|
2 |
ИК массового расхода нефти |
1 (ИЛ № 2) |
СРМ |
ИВК |
от 44 до 146 |
±0,25% |
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК массового расхода нефти и не может выходить за пределы приведенного диапазона измерений.
Таблица 5 - Основные технические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Диапазон избыточного давления нефти, МПа |
от 0,15 до 1,6 |
|
Физико-химические свойства измеряемой среды: - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт), не более - плотность нефти в рабочем диапазоне температуры, кг/м3 - температура перекачиваемой нефти, °С - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более |
40 от 820 до 870 от +45 до +55 0,5 100 0,05 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Условия эксплуатации: - температура воздуха внутри помещения БИЛ, БИК, ПУ, °С |
от +10 до +40 |
Таблица 6 - Показатели надежности СИКН
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 7 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти СИКН № 397 на ПСП «Енисей» |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 397 ООО «Енисей»», свидетельство об аттестации методики (метода) измерений № 535-RA.RU.312546-2023 от 23.09.2025.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1;
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
