Трансформаторы тока ВН-0.66
| Номер в ГРСИ РФ: | 98282-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Leqing Gonghua Electric Co., Ltd., КИТАЙ |
Трансформаторы тока ВН-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98282-26 | ||||||||||||
| Действует | по 16.04.2031 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ВН-0.66 | ||||||||||||
| Модификации |
ВН-0.66 30I |
||||||||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 920a27a5-7e98-2128-a565-d8f81a8be6ae | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма Leqing Gonghua Electric Co., Ltd., КИТАЙ, Китай, Guli Village, Liushi Town, Leqing City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1838-201/1.1-2025 ГСИ. Трансформаторы тока ВН-0.66. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98282-26: Описание типа
2026-98282-26.pdf
|
Скачать | 97.4 КБ | |
|
98282-26: Методика поверки
РТ-МП-1838-201/1.1-2025
2026-mp98282-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Трансформаторы тока ВН-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой прямоугольный магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформаторов и закрываются защитной пластмассовой крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы выпускаются в модификации ВН-0.66 30I.
Заводские номера в виде цифрового обозначения, идентифицирующие каждый экземпляр средства измерений, наносятся арабскими цифрами на корпуса трансформаторов методом наклеивания.
Нанесение знака поверки на трансформаторы не предусмотрено.

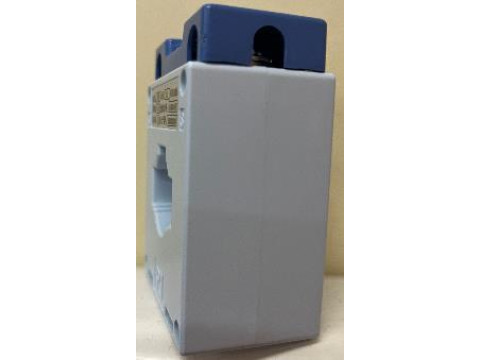

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведен на рисунке 1.
Место пломбирования
Место нанесения
заводского номера

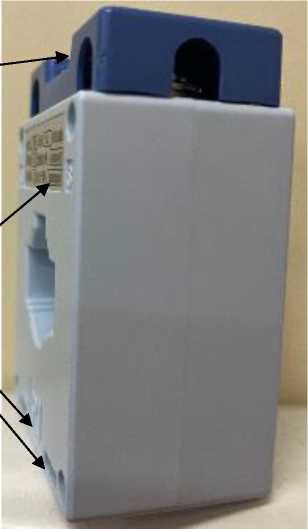

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера и места пломбирования
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
аблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
150 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Пределы допускаемой токовой погрешности измерений при токе 0,05-Ьом, % |
±3,0 |
|
Пределы допускаемой токовой погрешности измерений при токе 0,2-Ьом, % |
±1,5 |
|
Пределы допускаемой токовой погрешности измерений при токе 11ном, % |
±1,0 |
|
Пределы допускаемой угловой погрешности измерений при токе 0,05-!1ном, мин |
±180 |
|
Пределы допускаемой угловой погрешности измерений при токе 0,2-!1ном, мин |
±90 |
|
Пределы допускаемой угловой погрешности измерений при токе 11ном, мин |
±60 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А |
1,251) |
|
Номинальная частота, Гц |
50 |
|
Примечание: 1) Нижний предел вторичной нагрузки S2ном 0 В'А с индуктивно-активным коэффициентом мощности cosф2=0,8 | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
60x42x80 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 оС, %, не более |
от -5 до +40 80 |
аблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
аблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока ВН-0.66 |
ВН-0.66 30I |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока ВН-0.66. Стандарт предприятия».
