Комплекты мер Корсоп-Омега Про
| Номер в ГРСИ РФ: | 98284-26 |
|---|---|
| Производитель / заявитель: | ООО «НТЦ «МЕТР», г. Москва |
Комплекты мер Корсоп-Омега Про (далее по тексту - комплекты мер) предназначены для воспроизведения и (или) хранения значений физических величин заданных геометрических размеров искусственных дефектов и используются для проведения поверки, настройки и калибровки средств измерений неразрушающего контроля.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98284-26 | ||||||||||||||||||
| Действует | по 16.04.2031 | ||||||||||||||||||
| Наименование | Комплекты мер | ||||||||||||||||||
| Модель | Корсоп-Омега Про | ||||||||||||||||||
| Модификации |
СОП-Х-Y, где: Х – количество искусственных дефектов на мере Y – число, определяющее материал меры СОП-Х-Y LONG, где: Х – количество искусственных дефектов на мере Y – число, определяющее материал меры LFET (LFET1, LFET2 и LFET3) RFT ECT На испытания представлены: СОП-3-004 LFET3 ECT |
||||||||||||||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e85f562e-ea0e-246a-4249-9ccd8a896e59 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «НТЦ «МЕТР», РОССИЯ, 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202526 ГСИ. Комплекты мер Корсоп-Омега Про. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98284-26: Описание типа
2026-98284-26.pdf
|
Скачать | 316.8 КБ | |
|
98284-26: Методика поверки
МП-ОТГ-202526
2026-mp98284-26.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Комплекты мер Корсоп-Омега Про (далее по тексту - комплекты мер) предназначены для воспроизведения и (или) хранения значений физических величин заданных геометрических размеров искусственных дефектов и используются для проведения поверки, настройки и калибровки средств измерений неразрушающего контроля.
Описание
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесенных на меры из состава комплектов мер.
Комплект мер состоит из мер следующих исполнений:
- СОП-Х-Y;
- СОП-Х-Y LONG;
- LFET (LFET1, LFET2 и LFET3);
- RFT;
- ECT.
Меры СОП-Х-Y, где Х - количество искусственных дефектов на мере; Y - число, определяющее материал меры (таблица 1) представляют собой металлические бруски в виде параллелепипеда, на рабочих поверхностях которых нанесены от одного до семи искусственных дефектов разной глубины. Искусственные дефекты могут быть нанесены на одной стороне или с обеих сторон.
Таблица 1 - Наименование меры СОП-Х-Y или СОП-Х-Y LONG в соответствии с ее обозначением
|
Материал |
«Y», число определяющее материал |
|
Сталь марки 45 |
001 |
|
Сплав ДТ16 |
002 |
|
Сталь марки 12Х18Н10Т |
003 |
|
Титановый сплав марки ВТ1-0 |
004 |
|
Сталь марки 20 |
005 |
Меры СОП-Х-Y LONG, где Х - количество искусственных дефектов на мере; Y - число, определяющее материал меры (таблица 1) представляют собой металлические бруски в виде параллелепипеда, на рабочих поверхностях которых нанесены от пяти до двадцати искусственных дефектов разной глубины. Искусственные дефекты могут быть нанесены на одной стороне или с обеих сторон.
Меры LFET представляют собой изогнутые стальные прямоугольные пластины (LFET1), элементы трубы (LFET2) и плоские стальные прямоугольные пластины (LFET3). Меры LFET1 и LFET2 изготавливают с фиксированным радиусом кривизны. На поверхности мер нанесены от одного до десяти искусственных дефектов в виде проточек различной длины, глубины и ширины. Меры LFET изготавливают из ферромагнитной стали, нержавеющей стали или цветного металла.

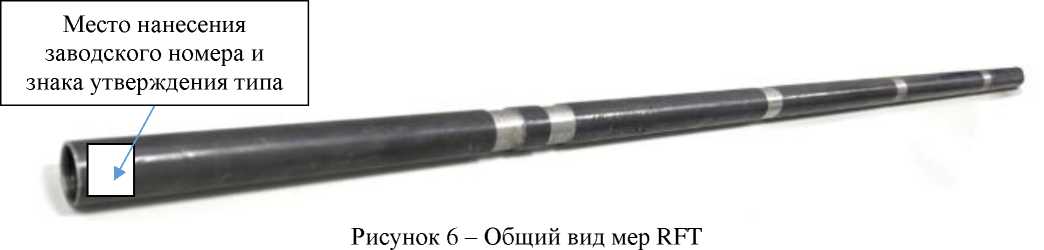

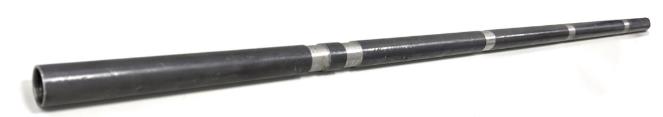

Меры RFT представляют собой трубки, на внешней поверхности которых нанесены от одного до десяти искусственных дефектов в виде проточек различной длины, глубины и ширины. Меры RFT изготавливают из ферромагнитной стали, нержавеющей стали или цветного металла.
Меры ECT представляют собой трубки, на внешней поверхности которых нанесены от одного до сорока искусственных дефектов. Дефекты выполнены в виде сквозных отверстий, глухих сверлений с плоским дном, а также проточек. Дефекты расположены по прямой вдоль оси трубки и имеют различные длину, глубину, ширину или диаметр. Допускается дублирование дефектов вдоль окружности трубки, а также нанесение вспомогательных проточек на внутренней поверхности трубки. Меры ECT изготавливают из ферромагнитной стали, нержавеющей стали или цветного металла.
Меры могут поставляться как комплектом, так и отдельными мерами, в зависимости от заказа.
Логотип E-J или ihiiitiiiil наносится на нерабочую поверхность мер методом лазерной гравировки и на титульный лист паспорта комплекта мер типографским методом.
Пломбирование мер от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Маркировка комплектов мер наносится на внутреннюю поверхность футляра для комплекта мер (при его наличии) или на поверхность меры. Заводской номер комплекта мер и отдельной меры наносится в виде цифрового обозначения на табличку типографским способом и/или непосредственно на поверхность меры методом гравировки или белым нестираемым маркером. Заводской номер комплекта мер указывается на каждой мере в случае поставки мер комплектом. Если заводской номер меры и комплекта мер совпадает, то допускается маркировать заводской номер однократно.

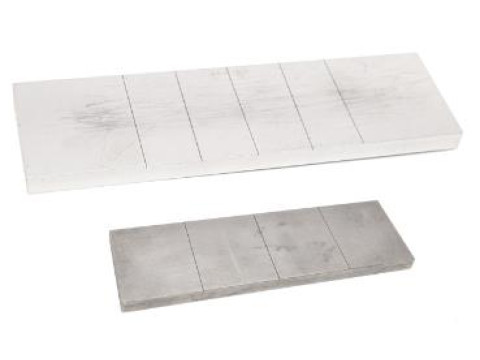

Фотографии общего вида мер из комплектов мер с указанием места нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 7.

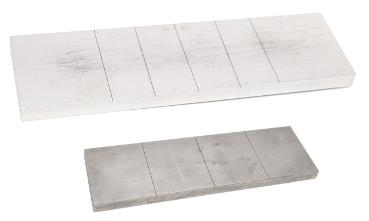

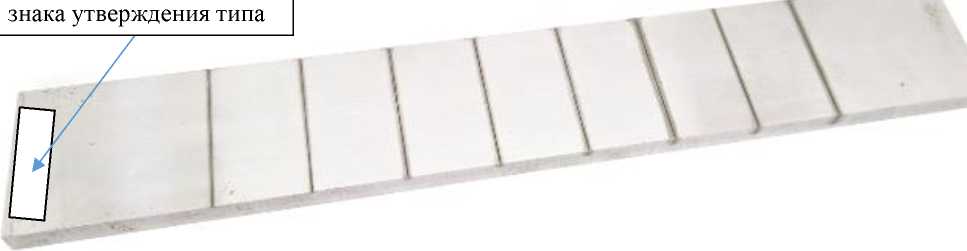

Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и

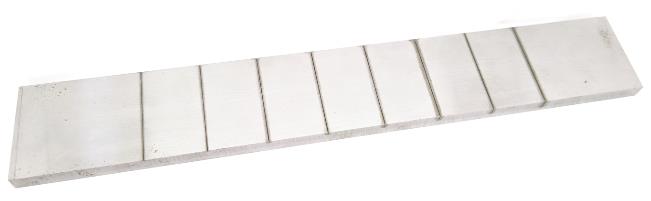

Рисунок 2 - Общий вид мер СОП-Х-Y LONG

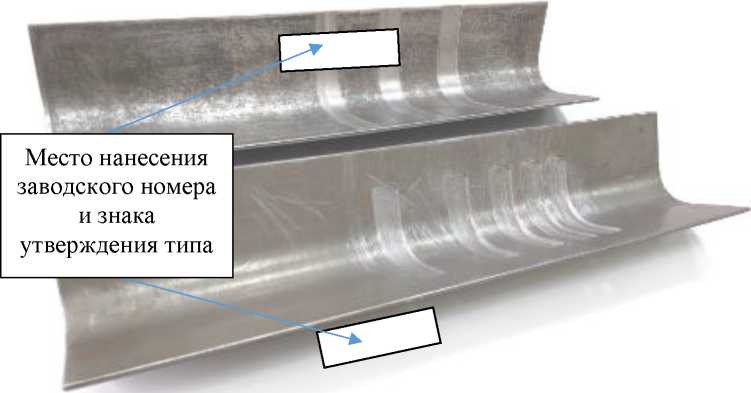

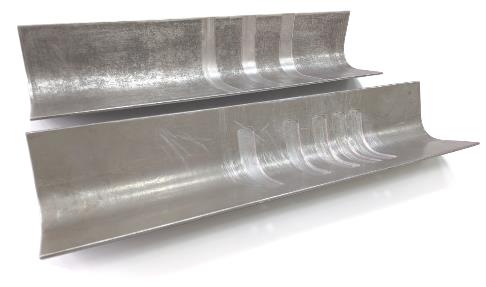

Рисунок 3 - Общий вид мер LFET1
Место нанесения заводского номера и знака утверждения типа

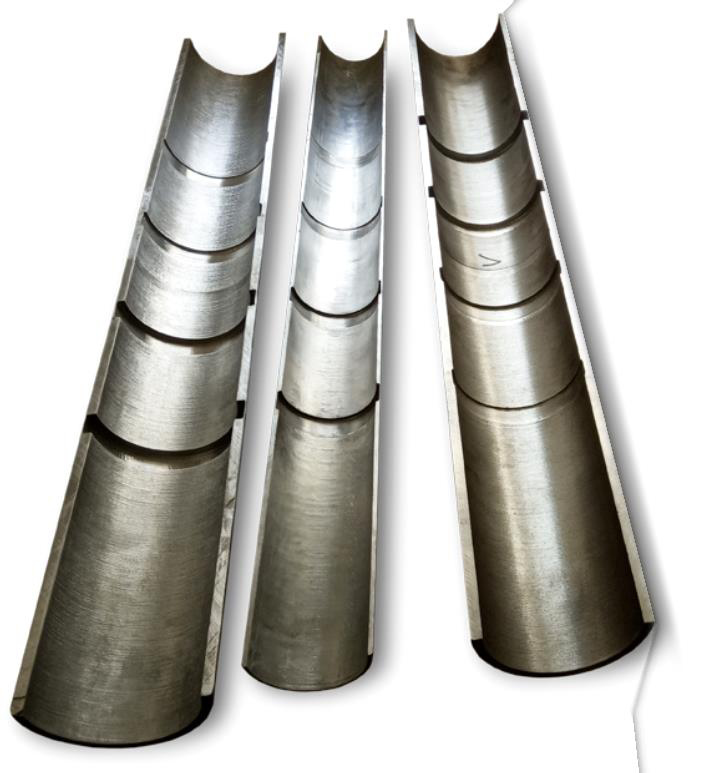

Рисунок 4 - Общий вид мер LFET2
Место нанесения заводского номера и знака утверждения типа

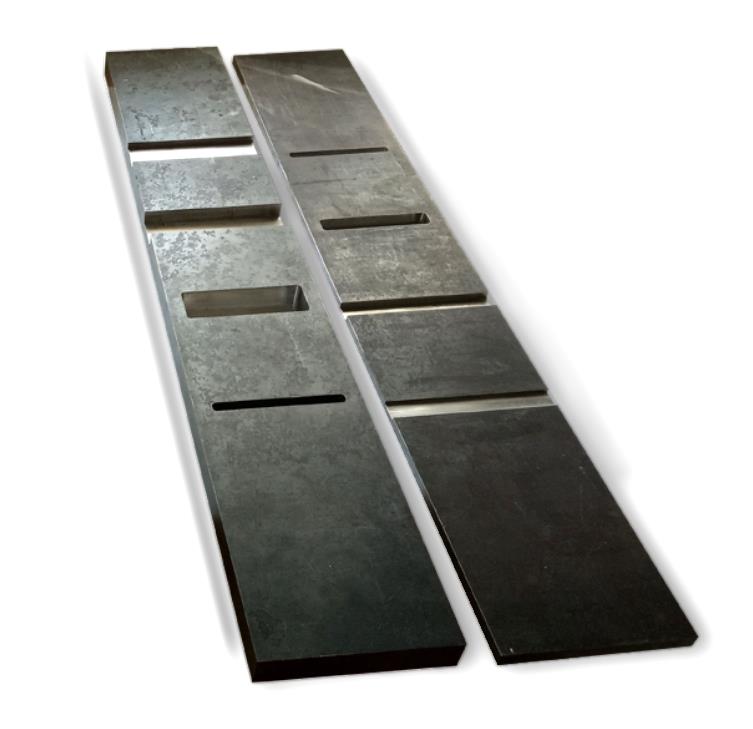

Рисунок 5 - Общий вид мер LFET3
Место нанесения заводского номера и знака утверждения типа

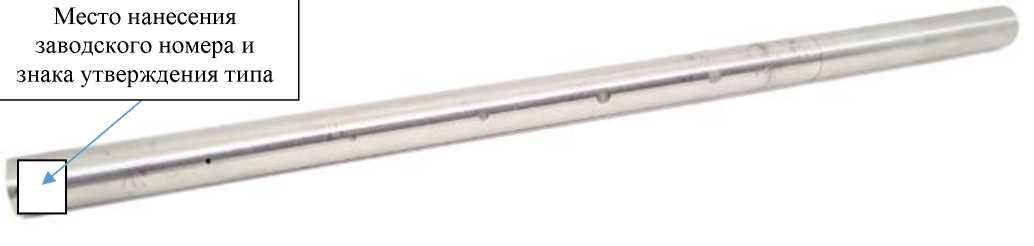

Рисунок - 7 Общий вид мер ECT
Технические характеристики
Таблица 2 - Метрологические характеристики меры СОП-Х-Y
|
Наименование характеристики |
Значение | |
|
Диапазон воспроизведения глубины искусственных дефектов, мм |
от 0,1 до 10,0* | |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины искусственных дефектов, мм |
от 0,1 до 0,5 включ. |
±0,02 |
|
св. 0,5 до 1,0 включ. |
±0,05 | |
|
св. 1,0 до 3,0 включ. |
±0,10 | |
|
св. 3,0 до 10,0 |
±0,25 | |
|
Шероховатость рабочей поверхности меры Ra, мкм, не более |
2,5 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения шероховатости поверхности Ra, мкм |
±1,5 | |
* Указан максимальный диапазон, конкретный диапазон указывается в паспорте на комплект мер.
Таблица 3 - Метрологические характеристики меры СОП-Х-Y LONG
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения глубины искусственных дефектов, мм |
от 0,5 до 15,0* |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины искусственных дефектов, мм |
±0,25 |
|
Шероховатость поверхности Ra, мкм, не более |
2,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения шероховатости поверхности Ra, мкм |
±1,5 |
|
* Указан максимальный диапазон, конкретный диапазон указывается в паспорте на комплект мер. | |
Таблица 4 - Метрологические характеристики мер LFET
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения толщины меры, мм |
от 2 до 30* |
|
Диапазон воспроизведения глубины проточек, % от толщины** |
от 5 до 100* |
|
Диапазон воспроизведения ширины проточек, мм |
от 1 до 50* |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины меры, мм |
±0,05 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины проточек, % от толщины |
±3,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины проточек, мм |
±0,5 |
|
* Указан максимальный диапазон, конкретный диапазон указывается в паспорте на комплект мер. * * Глубина, равная 100 %, соответствует сквозной проточке. | |
Таблица 5 - Метрологические характеристики мер RFT
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения толщины стенки, мм |
от 1 до 5* |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины стенки, мм |
±0,05 |
|
Диапазон воспроизведения внешнего диаметра меры, мм |
от 9 до 90* |
|
Пределы допускаемой абсолютной погрешности воспроизведения внешнего диаметра меры, мм |
±0,05 |
|
Диапазон воспроизведения глубины проточек, % от толщины стенки** |
от 5 до 100* |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины проточек, % от толщины стенки |
±3,0 |
|
Диапазон воспроизведения ширины проточек, мм |
от 2 до 40* |
|
Диапазон воспроизведения расстояния между проточками, мм |
от 10 до 210* |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины проточек и расстояния между проточками, мм |
±0,5 |
|
* Указан максимальный диапазон, конкретный диапазон указывается в паспорте на комплект мер. * * Глубина, равная 100 %, соответствует сквозной проточке. | |
Таблица 6 - Метрологические характеристики мер ECT
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения диаметра искусственных дефектов, мм |
от 0,2 до 10,0* |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственных дефектов, мм |
±0,1 |
|
Диапазон воспроизведения ширины проточек, мм |
от 1 до 40* |
|
Пределы допускаемой абсолютной погрешности воспроизведения ширины проточек, мм |
±0,1 |
|
Диапазон воспроизведения глубины искусственных дефектов, % от толщины** |
от 10 до 100* |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины искусственных дефектов, % от толщины |
±3,5 |
|
Диапазон воспроизведения глубины проточек, % от толщины |
от 5 до 80* |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины проточек, % от толщины |
±3,5 |
|
Диапазон воспроизведения толщины стенки, мм |
от 1 до 14* |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины стенки, мм |
±0,05 |
|
Диапазон воспроизведения внешнего диаметра меры, мм |
от 15 до 130* |
|
Диапазон воспроизведения внутреннего диаметра меры, мм |
от 11 до 124* |
|
Пределы допускаемой абсолютной погрешности воспроизведения внешнего и внутреннего диаметров меры, мм |
±0,05 |
|
Диапазон воспроизведения расстояния между искусственными дефектами, мм |
от 10 до 250* |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния между искусственными дефектами, мм |
±0,5 |
|
* Указан максимальный диапазон, конкретный диапазон указывается в паспорте на комплект мер. * * Глубина, равная 100 %, соответствует сквозной проточке. | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
СОП-Х-Y | ||
|
Габаритные размеры, мм, не более |
длина |
500 |
|
ширина |
100 | |
|
высота |
40 | |
|
Масса, кг, не более |
3 | |
|
Количество искусственных дефектов, не более |
7 | |
|
СОП-Х-Y LONG | ||
|
Габаритные размеры, мм, не более |
длина |
600 |
|
ширина |
100 | |
|
высота |
60 | |
|
Масса, кг, не более |
6 | |
|
Количество искусственных дефектов, не более |
20 | |
|
LFET | ||
|
Радиус кривизны (для мер LFET1, LFET2), мм |
от 3 до 400 | |
|
Габаритные размеры, мм, не более |
длина |
3000 |
|
ширина |
1000 | |
|
высота |
150 | |
|
Масса, кг, не более |
100 | |
|
Количество проточек, не более |
10 | |
|
RFT | ||
|
Длина, мм, не более |
2000 | |
|
Масса, кг, не более |
50 | |
|
Количество проточек, не более |
10 | |
|
ECT | ||
|
Длина, мм, не более |
2500 | |
|
Масса, кг, не более |
100 | |
|
Количество искусственных дефектов, не более |
40 | |
Таблица 8 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +10 до +35 80 |
Знак утверждения типа
наносится на табличку типографским способом и/или непосредственно на поверхность меры методом гравировки или белым нестираемым маркером, на футляр (при его наличии) и на титульный лист паспорта типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплект мер |
Корсоп-Омега Про |
1 комплект* |
|
Футляр |
- |
1 шт.** |
|
Транспортная упаковка |
- |
1 шт.** |
|
Паспорт |
ЛВДГ.410800.002-01ПС ЛВДГ.410800.002-02ПС ЛВДГ.410800.002-03ПС |
1 экз.*** |
|
* Количество и исполнение мер в комплекте определяются при заказе. * * Количество в соответствии с заказом. * ** В соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Указания по эксплуатации» паспорта.
Нормативные документы
ЛВДГ.410800.002ТУ «Комплекты мер Корсоп-Омега Про. Технические условия».
