Генератор сигналов АР5011А
| Номер в ГРСИ РФ: | 98285-26 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Генератор сигналов AP5011A (далее по тексту - генератор) предназначен для формирования стабильных по частоте и мощности сигналов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98285-26 | ||||||
| Наименование | Генератор сигналов | ||||||
| Модель | АР5011А | ||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 14deeeb3-77d3-36e9-0cde-45c92aab9c97 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «Keysight Technologies Switzerland S.A.», ШВЕЙЦАРИЯ, Feldeggstrasse 5, 8152 Glattbrugg
Поверка
| Методика поверки / информация о поверке |
МП АР5011А ГСИ. Генератор сигналов АР5011А. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98285-26: Описание типа
2026-98285-26.pdf
|
Скачать | 178.9 КБ | |
|
98285-26: Методика поверки
МП АР5011А
2026-mp98285-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Генератор сигналов AP5011A (далее по тексту - генератор) предназначен для формирования стабильных по частоте и мощности сигналов.
Описание
Принцип работы генератора основан на синтезе синусоидального сигнала, источником опорной частоты для которого является стабильный по частоте внутренний термостатированный или внешний задающий генератор. В генераторе возможно генерирование как непрерывной синусоиды, так и сигналов с амплитудной, частотной, импульсной и фазовой модуляциями.
Конструктивно генератор выполнен в виде моноблока, управление обеспечивается с помощью наборных клавиш и волкодера, расположенных на лицевой панели, а также с помощью программного обеспечения (ПО) и персонального компьютера. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках.
Генератор оснащен рядом опций:
опция 540 - частотный диапазон от 100 кГц до 40 ГГц;
опция LN1 - улучшенный фазовый шум;
опция PME - импульсная модуляция;
опция UNT - аналоговая модуляция;
опция 1E1 - механический ступенчатый аттенюатор до - 120 дБм.
Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели методом наклейки.

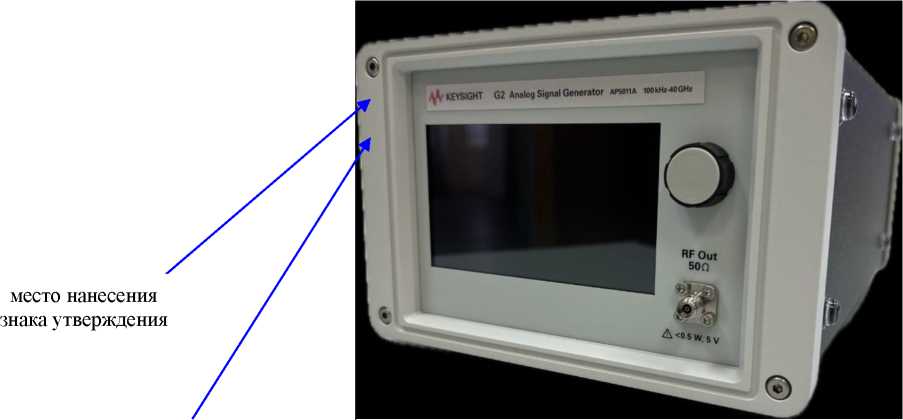

место нанесения знака поверки

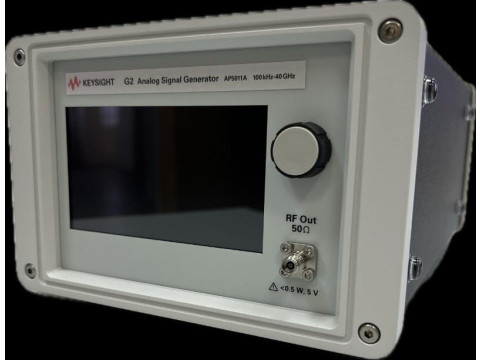

Рисунок 1 - Внешний вид генератора (вид спереди)

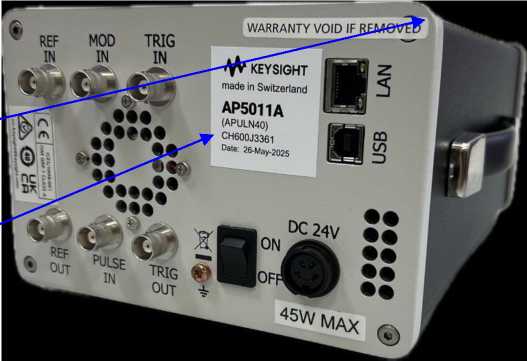

место пломбировки от несанкционированного доступа место нанесения заводского номера

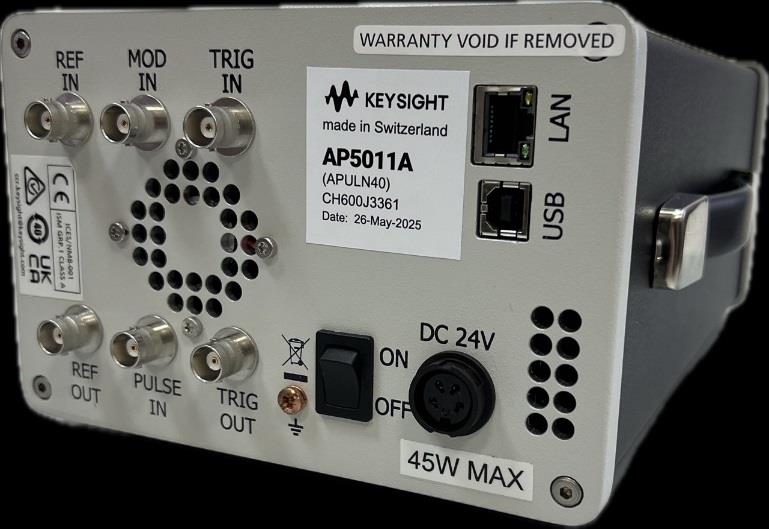

Рисунок 2 - Внешний вид генератора (вид сзади)
Программное обеспечение
Генератор сигналов имеет программное обеспечение.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генератора сигналов AP5011A за пределы допускаемых значений.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AP5011A |
|
Номер версии (идентификационный номер ПО) |
V1.1.9 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц: |
от Г105 до 40М09 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала, не более |
±340-7 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Диапазон установки уровня выходного сигнала, в диапазоне частот, дБм: - от 100 кГц до 10 МГц включ. - св. 10 МГц до 5 ГГц включ. - св. 5 до 20 ГГц включ. - св. 20 до 30 ГГц включ. - св. 30 до 40 ГГц включ. |
от -120 до +21 от -120 до +23 от -120 до +20 от -120 до +15 от -120 до +12 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности в диапазоне уровней выходного сигнала, дБ: - от -15 до макс. значения - от -70 до -15 дБм - от -110 до -70 дБм |
±1,2 ±1,5 ±2,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4 |
|
Габаритные размеры, мм, не более | |
|
- длина |
290 |
|
- высота |
106 |
|
- ширина |
172 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, ГА. не более |
50 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора в методом наклейки в соответствии с рисунком 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
AP5011A |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Настройка и применение генератора по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
