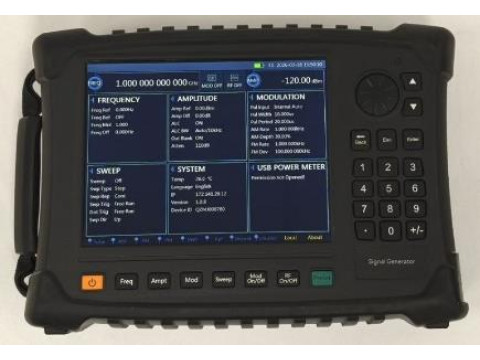

Генератор сигналов Сeyear 1433F
| Номер в ГРСИ РФ: | 98286-26 |
|---|---|
| Производитель / заявитель: | Фирма "China Electronics Technology Instruments Co., Ltd.", Китай |
Генератор сигналов Ceyear 1433F (далее по тексту - генератор) предназначен для воспроизведения смодулированных высокочастотных сигналов, а также сигналов с амплитудной и частотной модуляцией.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98286-26 | ||||||
| Наименование | Генератор сигналов | ||||||
| Модель | Сeyear 1433F | ||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 32f64141-dcf0-29b8-72f6-d6c17d7fde9d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «China Electronics Technology Instruments Co., Ltd.», КИТАЙ, No.98, Xiangjiang Road, Хуандао, Циндао, 266555
Поверка
| Методика поверки / информация о поверке |
МП Ceyear 1433F ГСИ. Генератор сигналов Ceyear 1433F. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98286-26: Описание типа
2026-98286-26.pdf
|
Скачать | 138.6 КБ | |
|
98286-26: Методика поверки
МП Ceyear 1433F
2026-mp98286-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Генератор сигналов Ceyear 1433F (далее по тексту - генератор) предназначен для воспроизведения немодулированных высокочастотных сигналов, а также сигналов с амплитудной и частотной модуляцией.
Описание
Принцип работы генератора основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором.
Конструктивно выполнен в виде моноблока, управление обеспечивается с помощью клавиш, волкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках. Генератор обеспечивает точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генератор сигналов Ceyear 1433F - это портативный прибор, специально разработанный для полевых испытаний. Он имеет функции вывода постоянного сигнала, FM/AM/импульсной модуляции, регулировки амплитуды в большом динамическом диапазоне. Генератор может быть применен для испытаний в полевых условиях, отладки, ежедневного обслуживания и диагностики неисправностей электронной интегрированной системы, проверки работоспособности приемников, тестирования радиолокационного, коммуникационного, навигационного и другого оборудования.
Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер 24032021, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели, представленную на рисунке 3 методом наклейки.

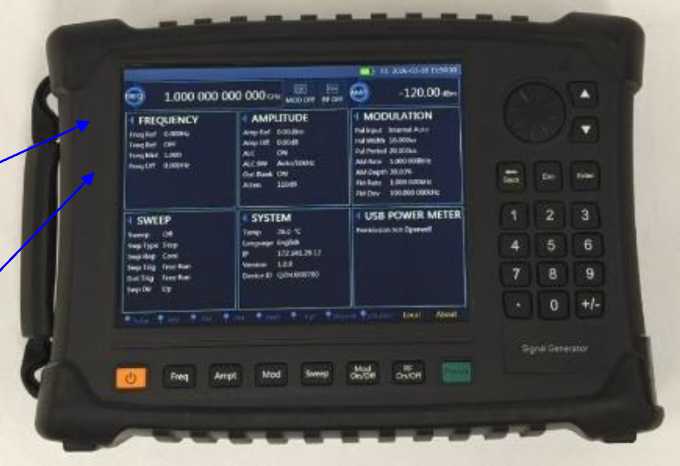

место нанесения знака утверждения
место нанесения знака поверки
Рисунок 1 - Внешний вид генератора (вид спереди)

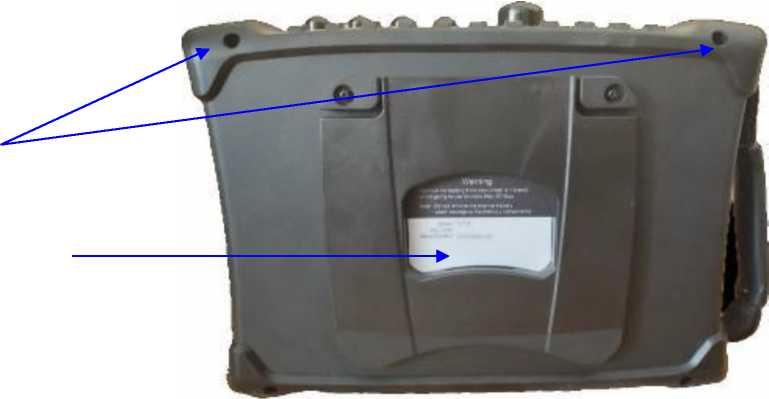

места пломбировки
место нанесения заводского номера

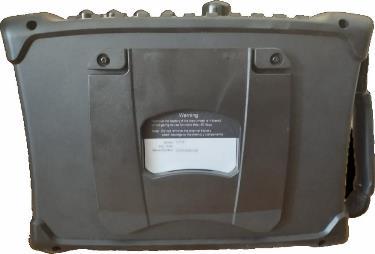

Рисунок 2 - Внешний вид генератора (вид сзади)

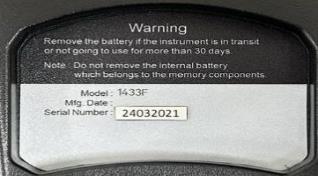

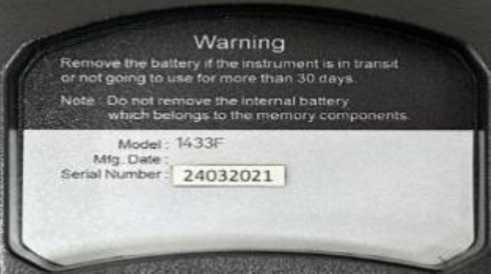

Рисунок 3 - Информационная табличка с заводским номером
Программное обеспечение
Генератор сигналов имеет программное обеспечение.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генератора сигналов Ceyear 1433F за пределы допускаемых значений.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ceyear 1433F |
|
Номер версии (идентификационный номер ПО) |
V1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц: |
от 0,001 до 40 |
|
Пределы допускаемой относительной погрешности установки частоты |
±1-10-5 |
|
Диапазон выходной мощности, дБм |
от -120 до +10 |
|
Пределы допускаемой относительной погрешности установки уровня сигнала, дБм - при уровне от -120 до -30 включ.; - при уровне св. -30 до +10 включ. |
±2,0 ±1,0 |
|
Относительный уровень гармоник немодулированного выходного сигнала, дБн, не более |
- 30 |
|
Диапазон установки коэффициента АМ при работе от внутреннего источника, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента АМ при работе от внутреннего источника, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
335 х 235 х105 |
|
Масса, кг, не более - без встроенного аккумулятора; - со встроенным аккумулятором |
3,5 4,3 |
|
Время работы встроенного аккумулятора, часов, не менее |
4 |
|
Параметры электропитания: - напряжение переменного тока, В - частота, Гц |
230±23 50±0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора в методом наклейки в соответствии с рисунком 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
Сeyear 1433F |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в п. 1.5 «Описание и работа изделия» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
