Дефектоскопы визуально-акустические Enprotec NLC
| Номер в ГРСИ РФ: | 98289-26 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "ГК РЕСУРС", г.Москва |
Дефектоскопы визуально-акустические Enprotec NLC (далее - дефектоскопы) предназначены для измерений уровня звукового давления в воздушной среде и визуализации акустического излучения при поиске различных источников звука.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98289-26 | ||||||||||||
| Действует | по 16.04.2031 | ||||||||||||
| Наименование | Дефектоскопы визуально-акустические | ||||||||||||
| Модель | Enprotec NLC | ||||||||||||
| Модификации |
NLC-P136 NLC-P163 NLC-Р212 |
||||||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | fcc453c2-cedf-e01b-a076-e3e1b4361023 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ГК РЕСУРС», РОССИЯ, 125080, г. Москва, Волоколамское ш., д. 2, п. 19, помещ. I, ком. 27
Поверка
| Методика поверки / информация о поверке |
NLC.МП ГСИ. Дефектоскопы визуально-акустические Enprotec NLC. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98289-26: Описание типа
2026-98289-26.pdf
|
Скачать | 205.5 КБ | |
|
98289-26: Методика поверки
NLC.МП
2026-mp98289-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Дефектоскопы визуально-акустические Enprotec NLC (далее - дефектоскопы) предназначены для измерений уровня звукового давления в воздушной среде и визуализации акустического излучения при поиске различных источников звука.
Описание
Принцип действия дефектоскопов основан на преобразовании МЭМС-микрофонами звукового давления в электрический сигнал с последующим преобразованием в цифровой сигнал и обработке для измерений уровня звукового давления в воздушной среде и визуализации акустического излучения.
Конструктивно дефектоскоп состоит из микрофонной решётки, блока обработки данных, цифровой видеокамеры, ЖК-дисплея, корпуса.
Информация о режиме работы дефектоскопа и результаты измерений отображаются на ЖК-дисплее. Дефектоскопы позволят накладывать на видеоизображение источника акустического излучения картину звукового поля с цветовой дифференциацией интенсивности.
Питание дефектоскопов осуществляется от аккумуляторных батарей.
Дефектоскопы выпускаются в трёх модификациях: NLC-P136, NLC-P163 и NLC-P212. Модификации отличаются количеством МЭМС-микрофонов в составе микрофонной решётки: 136 микрофонов в модификации NLC-P136, 163 и 212 - в модификациях NLC-P163 и NLC-P212 соответственно.

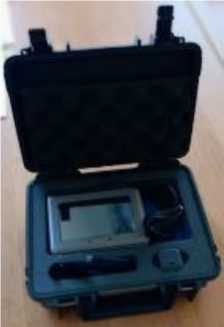

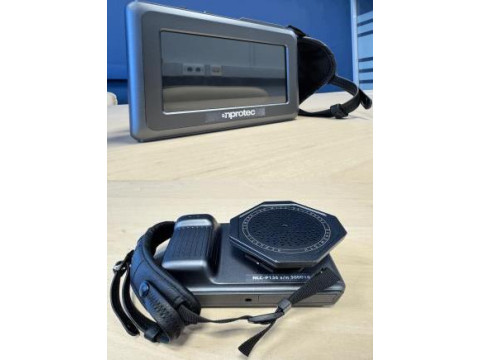

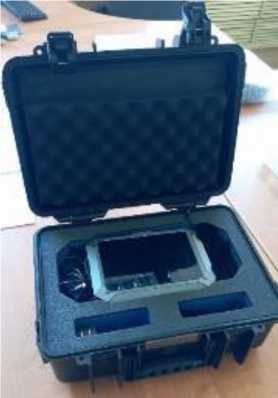

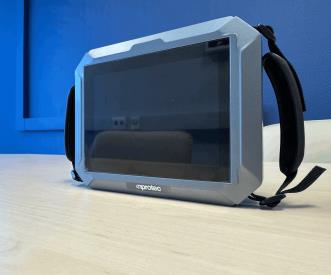

Нанесение знаков утверждения типа и поверки на дефектоскопы не предусмотрено. Пломбирование дефектоскопов не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр, доступен для просмотра на корпусе дефектоскопа и в меню в формате цифробуквенного обозначения, состоящего из арабских цифр. Общий вид модификаций дефектоскопов приведён на рисунке 1.
NLC-P136
NLC-P163
NLC-P212

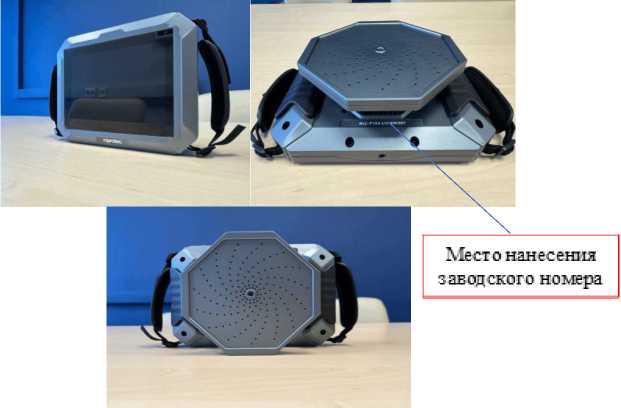

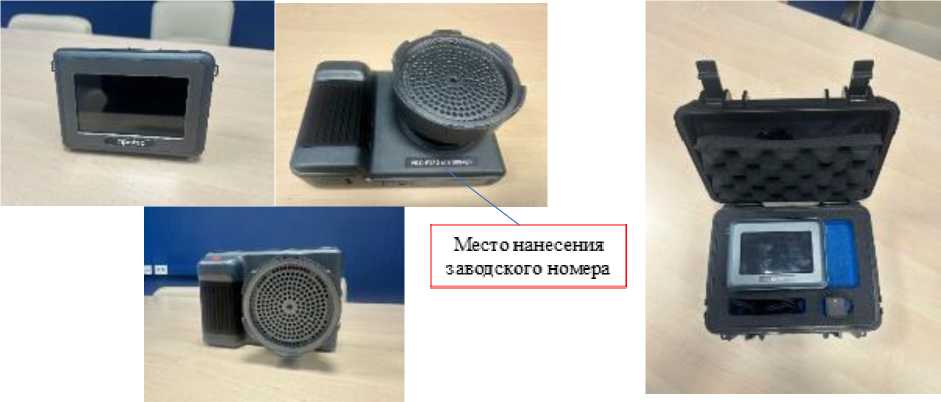

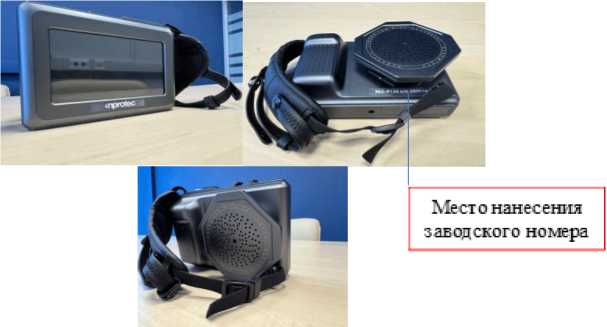

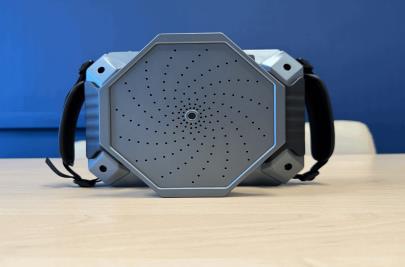

Рисунок 1 - Общий вид модификаций дефектоскопов

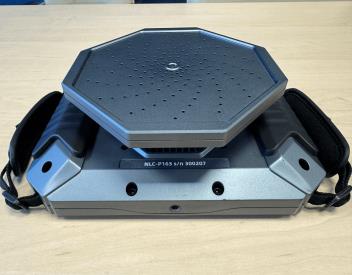

Модификация дефектоскопа и его заводской номер также приведены на передней панели дефектоскопа.
Программное обеспечение
Для управления режимами работы дефектоскопов и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО). Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования дефектоскопов.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
не ниже EN 1.1 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
NLC-P136 |
NLC-P163 |
NLC-P212 | |
|
Диапазон измерений уровня звукового давления, дБ (исх. 20 мкПа) |
от 30 до 100 |
от 30 до 100 |
от 30 до 100 |
|
Рабочий диапазон частот при измерениях уровня звукового давления, кГц |
от 8 до 100 |
от 8 до 80 |
от 2 до 100 |
|
Пределы допускаемой относительной погрешности измерений уровня звукового давления, дБ |
±10 |
±10 |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры дефектоскопов (длина^ширина^высота), мм, не более: - модификация NLC-P136 |
150х60х110 |
|
- модификация NLC-P163 |
225x85x160 |
|
- модификация NLC-P212 |
160x85x112 |
|
Габаритные размеры дефектоскопов с транспортировочным кейсом и дополнительными принадлежностями (длинахширинахвысота), мм, не более: - модификация NLC-P136 |
270x220x110 |
|
- модификация NLC-P163 |
420x330x180 |
|
- модификация NLC-P212 |
270x220x110 |
|
Масса дефектоскопов, кг, не более: - модификация NLC-P136 |
0,80 |
|
- модификация NLC-P163 |
1,50 |
|
- модификация NLC-P212 |
0,65 |
|
Масса дефектоскопов с транспортировочным кейсом и дополнительными принадлежностями, кг, не более: - модификация NLC-P136 |
2,50 |
|
- модификация NLC-P163 |
4,50 |
|
- модификация NLC-P212 |
2,50 |
|
Наименование характеристики |
Значение |
|
Поддержка дефектоскопами программной централизованной системы хранения протоколов и изображений |
Да |
|
Параметры электрического питания напряжение постоянного тока, В |
от 5 до 12 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от -20 до +50 от 10 до 95 от 97 до 103 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп визуально-акустический |
Enprotec NLC-P136/ Enprotec NLC-P163/ Enprotec NLC-P212 |
1 шт. |
|
Зарядное устройство с кабелем |
_ |
2 шт. |
|
SDcard 128Gb и адаптер SDcard/USB-A/USB-C |
_ |
1 шт. |
|
Транспортировочный кейс |
_ |
1 шт. |
|
Руководство по эксплуатации |
RU.29478099.26.51.66 РЭ |
1 экз. |
|
Съёмный тепловизионный модуль* |
_ |
1 экз. |
|
Паспорт* |
RU.29478099.26.51.66-01 ПС RU.29478099.26.51.66-02 ПС RU.29478099.26.51.66-03 ПС |
1 экз. |
|
* опционально | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Дефектоскопы визуально-акустические Enprotec NLC. Руководство по эксплуатации» RU.29478099.26.51.66 РЭ.
Нормативные документы
Приказ Росстандарта № 354 от 21 февраля 2025 г. «Об утверждении Государственного первичного эталона единицы звукового давления в воздушной среде и аудиометрических шкал и Государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
RU.29478099.26.51.66 ТУ «Дефектоскопы визуально-акустические Enprotec NLC. Технические условия»
