Датчики ультразвуковые ДТУ
| Номер в ГРСИ РФ: | 98294-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Л-Кард", г.Москва |
Датчики ультразвуковые ДТУ (далее - датчики), предназначены для измерений параметров светлых нефтепродуктов (далее - топлива): уровня, плотности и температуры, и передачи измерительной информации по интерфейсу типа RS-485.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98294-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Датчики ультразвуковые | |||||||||
| Модель | ДТУ | |||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bddb5d76-6d67-d187-4103-41bc7085899e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Л Кард», РОССИЯ, 117105, г. Москва, ш. Варшавское, д. 5, к. 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1819-208-2025 ГСИ. Датчики ультразвуковые ДТУ. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98294-26: Описание типа
2026-98294-26.pdf
|
Скачать | 164.6 КБ | |
|
98294-26: Методика поверки
РТ-МП-1819-208-2025
2026-mp98294-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Датчики ультразвуковые ДТУ (далее - датчики), предназначены для измерений параметров светлых нефтепродуктов (далее - топлива): уровня, плотности и температуры, и передачи измерительной информации по интерфейсу типа RS-485.
Датчики осуществляют функции измерения параметров в автоматизированных системах контроля наличия и расходования топлива дизельного подвижного состава наземного железнодорожного транспорта или автомобильной техники, автоматизированных системах контроля работы дизельных электростанций, систем специального назначения и прочих.
Описание
Принцип действия датчиков основан на свойстве отражения ультразвукового сигнала от границы раздела двух сред и зависимости скорости распространения ультразвукового сигнала в топливе от его плотности.
Датчики закрепляются на крышке резервуара с топливом с помощью фланца. На верхней стороне фланца (над крышкой резервуара с топливом) смонтирован электронный блок датчика. На нижней стороне фланца закреплены трубки, в одной из которых смонтирован ультразвуковой излучатель, а в другой - модуль с цифровыми датчиками температуры.
По команде, вырабатываемой в электронном блоке, излучатель посылает ультразвуковой сигнал заданной частоты и длительности, далее определяется время прохождения ультразвукового сигнала от излучателя до границы топлива. По полученным результатам измерений в электронном блоке датчика вычисляются значения уровня и плотности топлива. Модуль с цифровыми датчиками температуры измеряет температуру топлива.
Датчики изготавливаются в различных исполнениях в зависимости от длины трубок. Числовое значение, которое соответствует длине трубок в мм указывается в условном обозначении датчика и может принимать значение в диапазоне от 200 до 2300. Для датчиков с длиной трубок свыше 1200 мм конструкция дополняется усиливающим фланцем.
Заводской номер в цифровом формате и условное обозначение наносятся на боковую поверхность электронного блока датчика методом лазерной гравировки.

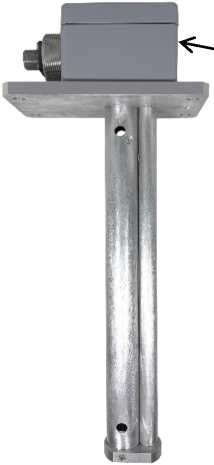

Общий вид датчика и место нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
В датчиках пломбой завода-изготовителя пломбируется фиксирующий винт на крышке электронного блока. Обозначение мест установки пломбы завода-изготовителя от несанкционированного доступа представлены на рисунке 2.
Место нанесения знака утверждения типа и заводского номера

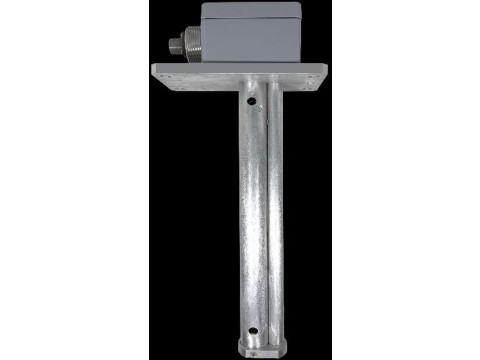

Рисунок 1 - Общий вид датчиков и место нанесения знака утверждения типа и заводского номера
Место пломбировки пломбой завода-изготовителя
Рисунок 2 - Место пломбировки пломбой завода-изготовителя от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков разработано предприятием-изготовителем, и устанавливается в энергонезависимую память датчиков при их изготовлении. Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Датчики обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования и номера версии ПО на персональном компьютере, подключенном по интерфейсу RS-485.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик датчиков.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
не ниже 41.Х |
|
Цифровой идентификатор ПО |
_ |
|
1) Х - метрологически незначимая часть, где Х = 0 - 99 | |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 22501) |
|
Диапазон измерений плотности, кг/м3 |
от 690 до 910 |
|
Диапазон измерений температуры, °С |
от -40 до +50 |
|
Пределы допускаемой абсолютной основной погрешности измерений уровня, мм |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±4,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений уровня от изменения температуры от (20 ± 10) °С в диапазоне рабочих температур, на каждые 10 °C, мм |
±1 |
|
1) В зависимости от исполнения датчика. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха и контролируемой (измеряемой) среды, °С |
от -40 до +50 |
|
Напряжение питания постоянного тока, В |
от 8 до 13 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Цифровой интерфейс выходного сигнала |
RS-485 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
X1)+ 60 80 140 |
|
Масса, кг, не более |
3 |
|
1) Х - вариант исполнения датчика. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на боковую поверхность электронного блока датчиков методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки датчиков указан в таблице 4.
Таблица 5 - Комплект поставки датчиков
|
Наименование |
Количество |
|
Датчик ультразвуковой ДТУ1) |
1 шт. |
|
Заглушка 2РМ14Б |
1 шт. 2) |
|
Паспорт ДЛИЖ.411618.0062 ПС |
1 экз. |
|
Руководство по эксплуатации и ПО3) |
_ |
|
Упаковка |
1 шт. |
|
1) Исполнение датчика определяется при заказе 2) Поставляется по отдельному заказу. 3) Руководство по эксплуатации и ПО доступны для скачивания с сайта производителя по размещенной на паспорте ссылке, представляющей собой QR-код. | |
Сведения о методах измерений
приведены в разделе 3 «Конструкция, устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ДЛИЖ.411618.0062 ТУ «Датчики ультразвуковые. Технические условия»
