Преобразователи вибрации HD-7230
| Номер в ГРСИ РФ: | 98296-26 |
|---|---|
| Производитель / заявитель: | WUXI HOUDE AUTOMATION METER CO., LTD., Китай |
Преобразователи вибрации HD-7230 (далее - преобразователи) предназначены для измерений параметров вибрации (виброускорения, виброскорости) и преобразования измеренного сигнала в значения виброскорости и значения силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98296-26 | ||||||||||||
| Действует | по 16.04.2031 | ||||||||||||
| Наименование | Преобразователи вибрации | ||||||||||||
| Модель | HD-7230 | ||||||||||||
| Модификации |
HD-7230-A□-B□-С□□-D□-E□-F□, где A□ - способ подключения B□ - взрывозащита С□□ - диапазон измерений D□ - тип монтажной резьбы E□ - тип внешнего вывода F□ - тип выходного сигнала HD-7230-A□-B□-С□-D□□□-E□, где A□ - способ подключения B□ - диапазон измерений С□ - диапазон измерений температуры D□□□ - длина погружного стержня E□ - тип монтажной резьбы На испытания представлены: HD-7230-А1 HD-7230-А4 HD-7230-А5 |
||||||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | dbc5941b-e4b1-4a63-84a8-7d27480396bc | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Wuxi Houde Automation Meter Co., Ltd., КИТАЙ, № 28, Shengduqiao Road, Gushan Town, Jiangyin City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-226-204-2026 ГСИ. Преобразователи вибрации HD-7230. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98296-26: Описание типа
2026-98296-26.pdf
|
Скачать | 152.2 КБ | |
|
98296-26: Методика поверки
РТ-МП-226-204-2026
2026-mp98296-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Преобразователи вибрации HD-7230 (далее - преобразователи) предназначены для измерений параметров вибрации (виброускорения, виброскорости) и преобразования измеренного сигнала в значения виброскорости и значения силы постоянного тока.
Описание
Преобразователи вибрации являются преобразователями инерционного типа. Принцип действия основан на преобразовании механических колебаний, воздействующих на преобразователи, в изменение электрической емкости. Выходной сигнал, при помощи встроенной электроники, преобразуется в значение силы постоянного тока или выводится без преобразования.
Конструктивно преобразователи вибрации выполнены в виде неразборного металлического корпуса (модификации HD-7230-A1, HD-7230-A2) с внешней резьбой на одном конце для монтажа на шпильку, в виде неразборного металлического корпуса с герметично закрываемой клеммной коробкой (модификации HD-7230-A3, HD-7230-A4) с внешней резьбой на одном конце для монтажа на шпильку, в виде неразборного металлического корпуса (модификация HD-7230-A5) с встроенным в корпус преобразователя щупом и внешней резьбой для проходного монтажа.
Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Структура исполнения преобразователей вибрации HD-7230, приведена на схеме 1:
HD-7230-Ao-Bo-Coo-Do-Eo-Fo
где:
Ao - способ подключения
1: Разъем MIL-C-5015;
2: интегрированный кабель;
3: алюминиевая клеммная коробка;
4: клеммная коробка из нержавеющей стали
Bo - взрывозащита
0: без взрывозащиты
Coo - диапазон измерений
- виброускорения
01: от 0,1 до 19,6 м/с2;
02: от 0,1 до 49 м/с2;
03: от 0,1 до 98 м/с2;
04: от 0,1 до 196 м/с2;
06: от 0,1 до 392 м/с2
- виброскорости
11: от 0,1 до 10 мм/с;
12: от 0,1 до 12,7 мм/с;
13: от 0,1 до 20 мм/с;
14: от 0,1 до 25 мм/с;
15: от 0,1 до 25,4 мм/с;
16: от 0,1 до 50 мм/с
Do - тип монтажной резьбы
от 1 до 9
Ео - тип внешнего вывода
от 0 до 9
Fo - тип выходного сигнала
1: 2-х проводной (4-20 мА);
2: 3-х проводной (4-20 мА), с прямым выходом динамического сигнала;
3: 4-х проводной (4-20 мА), с прямым выходом динамического сигнала
(Для версии с протоколом HART, после Fn добавляется символ «Н»)
HD-7230-Ao-Bo-Co-Dooo-Eo
где:
An - способ подключения
5: погружной стержень
Bn - диапазон измерений
- виброскорости
1: от 0,1 до 10 мм/с;
2: от 0,1 до 20 мм/с;
3: от 0,1 до 50 мм/с;
Со - диапазон измерений температуры
от 1 до 3
Dnnn - длина погружного стержня
от 50 мм до 300 мм с интервалом 1 мм, например, D051 - 51 мм
En - тип монтажной резьбы
от 1 до 9
Преобразователи не подлежат пломбированию.
Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей представлен на рисунке 1.
-7230-А4

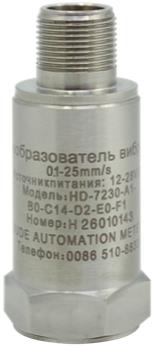

HD-7230-A1
HD-7230-A3
Место нанесения заводского номера

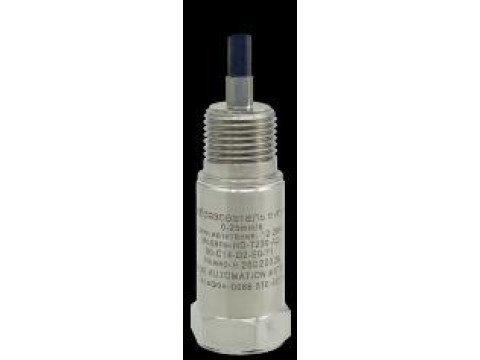

HD-7230-A2

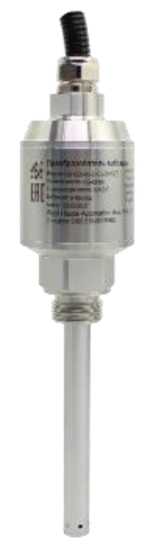

HD-7230-A5

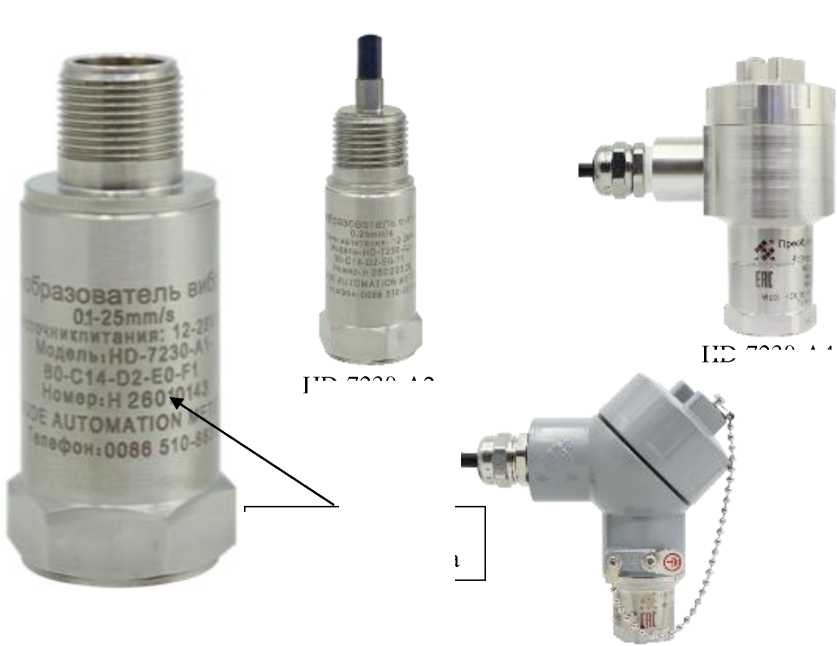

Рисунок 1 - Общий вид преобразователей вибрации HD-7230 и примеры модификаций
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Значение | ||
|
Наименование характеристики |
HD-7230-A1, HD-7230-A2, HD-7230-A3, HD-7230-A4 |
HD-7230-A5 |
|
Диапазоны измерений значений виброускорения (пик), м/с2 1) |
от 0,1 до 19,6 от 0,1 до 49 от 0,1 до 98 от 0,1 до 196 от 0,1 до 392 |
- |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с 1) |
от 0,1 до 10 от 0,1 до 12,7 от 0,1 до 20 от 0,1 до 25 от 0,1 до 25,4 от 0,1 до 50 |
от 0,1 до 10 от 0,1 до 20 от 0,1 до 50 |
|
Диапазон рабочих частот при измерении виброускорения, Гц |
от 5 до 1000 |
- |
|
Диапазон рабочих частот при измерении виброскорости, Гц |
от 10 до 1000 |
от 10 до 500 |
|
Диапазон выходного тока, мА |
от 4 до 20 | |
|
Пределы основной приведенной к диапазону измерений погрешности преобразования параметров вибрации в значения силы постоянного тока, % |
±5 |
±8 |
|
Наименование характеристики |
Значение | |
|
HD-7230-A1, HD-7230-A2, HD-7230-A3, HD-7230-A4 |
HD-7230-A5 | |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц для прямого выхода динамического сигнала, мВ/(м^с-2) |
10,2 |
- |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % |
±10 |
- |
|
Пределы основной приведенной к диапазону измерений погрешности измерений параметров вибрации для прямого выхода динамического сигнала, % |
±10 |
- |
|
Пределы дополнительной погрешности преобразования параметров вибрации в значения силы постоянного тока и погрешности измерений параметров вибрации для прямого выхода динамического сигнала при отклонении температуры окружающей среды от нормальных условий, % |
±1 | |
|
1) Диапазон измерений указан на корпусе преобразователя | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 12 до 28 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +80 |
|
Габаритные размеры без кабеля и внешнего вывода, мм, не более: - для модификации преобразователей HD-7230-A1 (диаметрхвысота) |
30х63 |
|
- для модификации преобразователей HD-7230-A2 (диаметрхвысота) |
30х75 |
|
- для модификации преобразователей HD-7230-A3 (длинахширинахвысота) |
92x65x124 |
|
- для модификации преобразователей HD-7230-A4 (длинахширинахвысота) |
83х65х126 |
|
- для модификации преобразователей HD-7230-A5 (диаметрхвысота) |
60х450 |
|
Масса без кабеля, кг, не более: - для модификации преобразователей HD-7230-A1 |
0,2 |
|
- для модификации преобразователей HD-7230-A2 |
0,2 |
|
- для модификации преобразователей HD-7230-A3 |
0,6 |
|
- для модификации преобразователей HD-7230-A4 |
1,2 |
|
- для модификации преобразователей HD-7230-A5 |
1 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи вибрации |
HD-7230 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Преобразователи вибрации HD-7230», раздел «Подключение и монтаж».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А
Стандарт предприятия на преобразователи вибрации HD-7230
