Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000
| Номер в ГРСИ РФ: | 98299-26 |
|---|---|
| Производитель / заявитель: | ПАО "ОБЪЕДИНЕННАЯ АВИАСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ" (ОАК), г. Москва |
Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000 (далее - приспособления) предназначены для измерения углов отклонения рулей направления самолета.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98299-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Приспособления для измерения углов отклонения рулей направления | |||||||||
| Модель | тип 11.9950.3.870.000 | |||||||||
| Модификации |
11.9950.3.870.901 11.9950.3.870.902 |
|||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 18766046-c78e-1c76-1edd-f3880250fe20 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Филиал ПАО «ОАК» - НАЗ им. В.П. Чкалова, РОССИЯ, 630051, г. Новосибирск, ул. Ползунова, 15; ПАО «ОАК», РОССИЯ, 115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-572.310556-2025 ГСИ. Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98299-26: Описание типа
2026-98299-26.pdf
|
Скачать | 124.1 КБ | |
|
98299-26: Методика поверки
МП-572.310556-2025
2026-mp98299-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000 (далее - приспособления) предназначены для измерения углов отклонения рулей направления самолета.
Описание
Принцип работы приспособления основан на его размещении перпендикулярно продольной оси самолета и снятии показаний методом непосредственной оценки совпадения стрелки на деление шкалы после отклонения рулей направления от нулевого положения.
Приспособления выпускаются в следующих исполнениях, отличающихся конструктивным исполнением (зеркальным отражением): - 11.9950.3.870.901 (правое); - 11.9950.3.870.902 (левое).
Приспособление представляет собой прибор, закрепляемый на обтекателе хвостовой части самолета и измеряющий угол отклонения с помощью стрелки, закрепленной на кромке руля направления.
Приспособление состоит из шкалы, стрелки, гайки для юстировки шкалы, крючков и резиновых ремней крепления, винтов зажимных, ложемента, специального устройства для крепления шкалы. Возможность нанесения знака поверки отсутствует.
Общий вид Приспособления с указанием мест нанесения маркировки и заводских номеров представлен на рисунках 1 и 2.

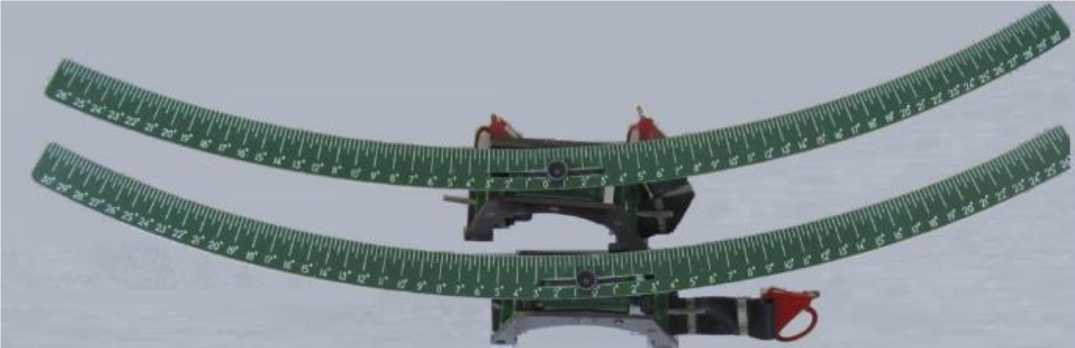

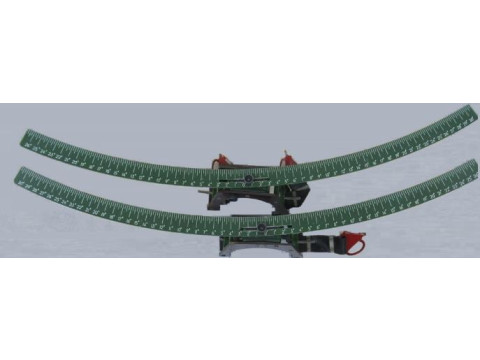

Рисунок 1 - Общий вид приспособления (вид сверху)
а - место нанесения маркировки, б - место нанесения заводского номера

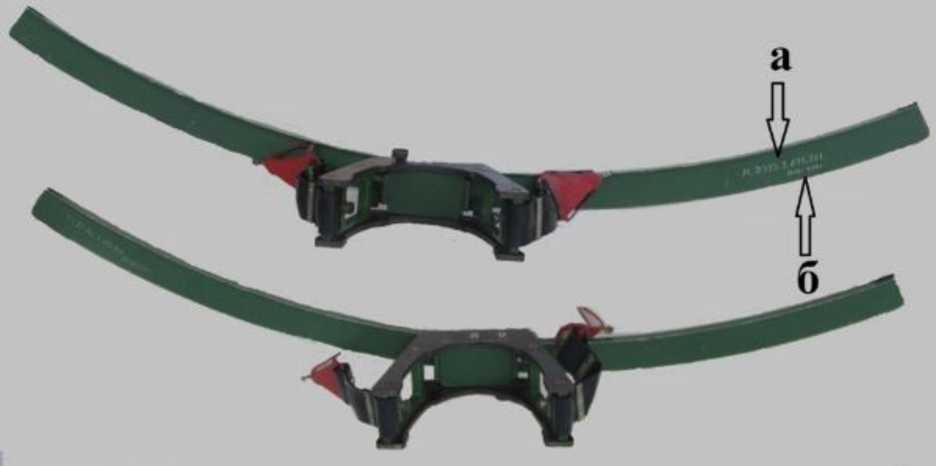

Рисунок 2 - Общий вид приспособления (вид снизу)
Маркировка наносится методом гравировки и содержит информацию о наименовании приспособления, его типе и массе. Заводские номера в виде цифробуквенного обозначения, состоящего из арабских цифр и дефиса, наносятся методом гравировки.
Пломбирование приспособлений не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Цена деления основной шкалы |
15' |
|
Предел измерения углов отклонения, правое исполнение 11.9950.3.870.901 |
От -26° до +30° |
|
Предел измерения углов отклонения, левое исполнение 11.9950.3.870.902 |
От -30° до +26° |
|
Пределы допустимой абсолютной погрешности измерений углов |
±15' |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по гр. О ГОСТ 15150-69 со следующими уточнени- | |
|
ями: | |
|
- диапазон температуры окружающего воздуха,°С |
от -50 до +50 |
|
- относительная влажность воздуха, % не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры мм, не более | |
|
- длина |
980 |
|
- ширина |
180 |
|
- высота |
200 |
|
Масса, кг, не более |
0,95 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Кол. |
|
Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000: - правое исполнение - левое исполнение |
11.9950.3.870.901 11.9950.3.870.902 |
1 шт. 1 шт. |
|
Паспорт |
11.9950.3.870.000 ПС |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в разделе 5.3 «Порядок работы» документа 11.9950.3.870.000 ПС «Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. N 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018)
«Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000. Технические условия ТУ 11.9950.3.870.998»
