Описание типа

Назначение

Комплексы технических средств измерительные МФК1500 (далее по тексту -комплексы) предназначены для измерений и измерительных преобразований стандартных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивлений; выходных сигналов термопар и термопреобразователей сопротивления; частоты переменного тока, приема и обработки импульсных и дискретных сигналов; формирования управляющих аналоговых и дискретных сигналов на основе результатов измерений параметров технологических процессов.

Описание

Комплексы относятся к проектно-компонуемым изделиям. В состав комплекса, который определяется потребителем при заказе, могут входить модули центрального процессора, модули ввода-вывода (дискретные или аналоговые), шасси и источники питания.

В комплексе могут применяться два типа модуля центрального процессора: CPU715 и CPU850.

Архитектура комплекса допускает проектирование изделия, состоящего из локальных и удаленных секций, с общим количеством модулей не более 120, включая модули центрального процессора и ввода-вывода.

Конструкция комплексов позволяет встраивать их компоненты в стандартные электротехнические, монтажные шкафы или другое оборудование, защищающее от воздействия внешней среды. Защита комплексов от несанкционированного доступа в составе шкафа обеспечивается путём закрытия дверей шкафа на встроенный замок.

Комплексы применяются для построения вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности (энергетике, машиностроении, химической, нефтегазовой, деревообрабатывающей, пищевой промышленности, в области использования атомной энергии и т.д.).

Фотографии общего вида комплексов приведены на рисунках 1-3.

Заводской номер

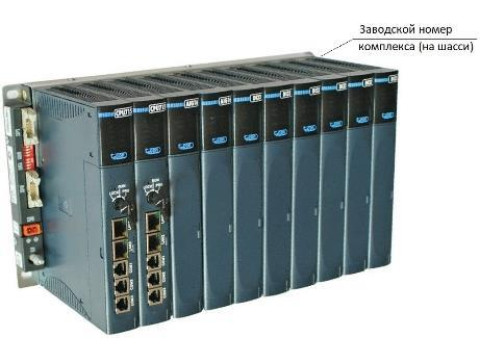

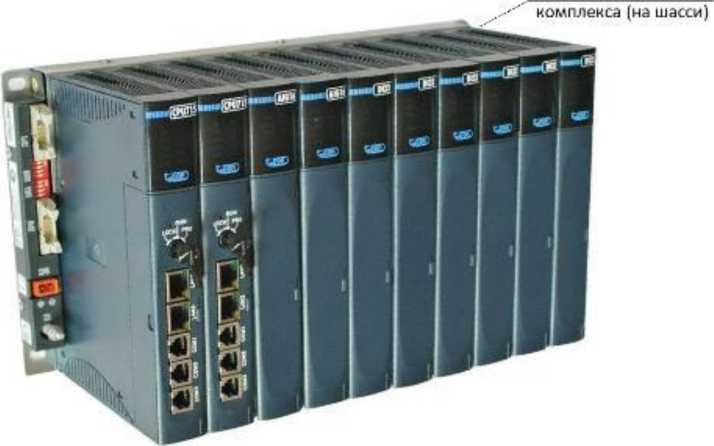

Рисунок 1 - Общий вид комплекса с CPU715

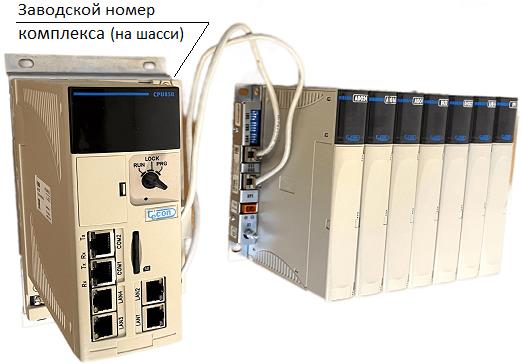

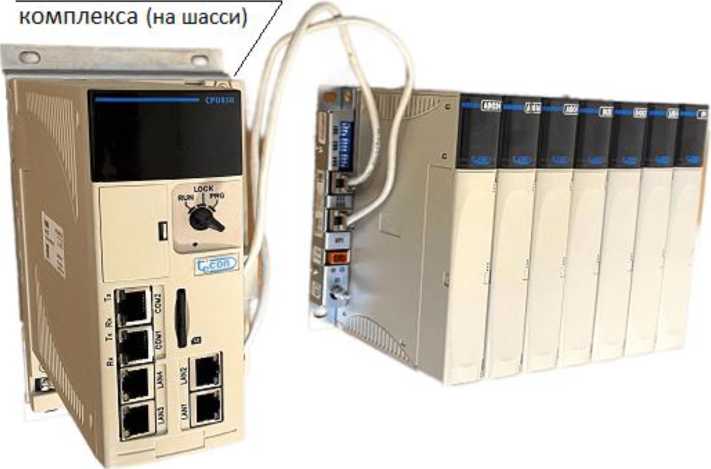

Рисунок 2 - Общий вид комплекса CPU850 (интерфейс Unitbus)

Заводской номер

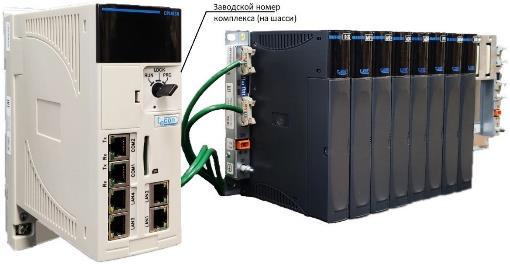

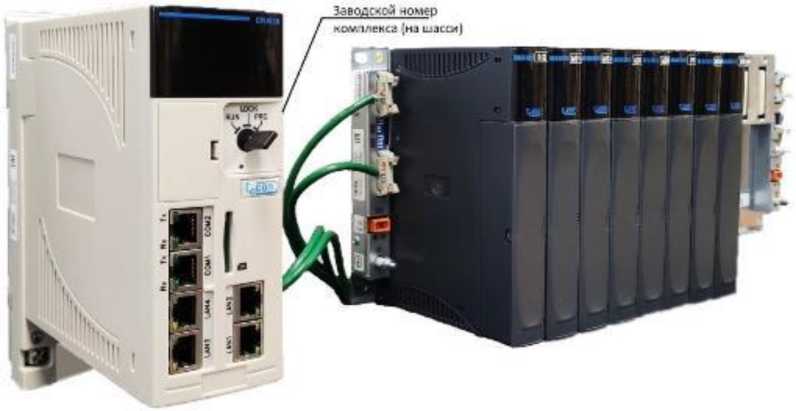

Рисунок 3 - Общий вид комплекса с CPU850 (интерфейс TMB)

Заводской номер комплекса указывается на шасси/каркасе в виде наклейки и в паспорте комплекса в формате числового кода. Место расположения заводского номера показано на рисунках 1-3.

Пломбирование комплексов не предусмотрено.

Нанесение знака поверки на комплексы не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения (ВПО) модулей из состава комплексов.

БПО и СПО выполняют функции управления работой комплексов.

БПО и СПО не являются метрологически значимыми частями ПО.

ВПО модулей из состава комплексов осуществляет функции сбора, обработки и хранения измерительной информации. Информация передается в СПО через защищенный интерфейс Unitbus или TMB. ВПО является метрологически значимой частью ПО. Идентификационным признаком программного обеспечения является номер версии ВПО, указанный в таблице 1, который можно прочесть на дисплее системы в программе TUNER.

Таблица 1 - Идентификационные данные ВПО модулей из состава комплексов

Идентификационные данные

Тип модуля (обозначение модуля в ВПО)

AIX16

(CAX08MAX08)

AIG16 (CAG08M AG08)

AI8H (CAH08), AI16H (CAH08MAH08), AOC4H (CAW04)

AOC4 (CAO04)

LIG16 (CLG08-MLG08)

Идентификационные данные (признаки)

_

_

_

_

_

Идентификационное наименование ПО

_

_

_

_

_

Номер версии, не ниже

5.0

5.0; 0.1.0

5.0

5.0; 0.1.0

5.0; 0.1.0

Продолжение таблицы 1

Идентификационные данные

Тип модуля (обозначение модуля в ПО)

DI16 (CDI16), DI32 (CDI16MDI16), DIO32 (CDI16MDO16)

FP8 (CFP08)

FP1 (CFP01)

Идентификационные данные (признаки)

_

_

_

Идентификационное наименование ПО

_

_

_

Номер версии, не ниже

5.0; 0.1.0

5.0

5.0; 0.1.0

Метрологические характеристики модулей из состава комплекса нормированы с учётом влияния на них ВПО.

Конструкция СИ и способ корректировки ВПО исключают возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ВПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 и обеспечивается программно-аппаратной архитектурой комплексов. Для защиты от непреднамеренных воздействий в ВПО реализован алгоритм периодического пересчёта и верификации контрольной суммы исполняемой части. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ВПО доступна только на специализированном оборудовании производителя.

При проведении автоматизированной поверки комплексов используется программное обеспечение Tecon Tool Kit 3. Идентификационным признаком программного обеспечения является номер версии, указанный в таблице 2.

Таблица 2 - Идентификационные данные ПО автоматизированной поверки комплекса

Идентификационные данные

ПО автоматизированной поверки комплекса

Идентификационные данные (признаки)

-

Идентификационное наименование ПО

Tecon Tool Kit 3

Номер версии, не ниже

3.2.0

Для программного обеспечения Tecon Tool Kit 3 установлен уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 «средний».

Технические характеристики

Таблица 3 - Метрологические характеристики комплексов

№ п/п

Тип модуля2

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, на каждые 10 °C

Примечания

1

2

3

4

5

6

7

1

AI8H AI8H* AI8H** AI8H***

AI16H

AI16H* AI16H** AI16H***

от 0 до 20 мА; от 4 до 20 мА

14 бит

у=±0,10

у=±0,10

у=±0,05

у=±0,05

RbK=265 Ом

2

AIX16

AIX16*

AIX16**

AIX16***

от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА

14 бит

у=±0,10

у=±0,10

у=±0,10

у=±0,05

у=±0,05

у=±0,05

Ивх=45 Ом

3

AIX16

AIX16*

AIX16**

AIX16***

от - 5 до +5 мА; от -20 до+20 мА

14 бит

у=±0,10

у=±0,10

у=±0,05

у=±0,05

Ивх=45 Ом

4

AIX16

AIX16*

AIX16**

AIX16***

от 0 до 10 В от -10 до +10 В

14 бит

у=±0,10

у=±0,10

у=±0,05

у=±0,05

RbK=105 кОм

5

AIG16

AIG16*

AIG16**

AIG16***

от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА

14 бит

у=±0,20

у=±0,10

у=±0,10

у=±0,10

у=±0,05

у=±0,05

RbK=135 Ом

1

2

3

4

5

6

7

6

AOC4 AOC4* AOC4** AOC4*** AOC4H AOC4H* AOC4H**

AOC4H***

14 бит

от 0 до 5 мА;

от 0 до 20 мА; от 4 до 20 мА

у=±0,10 у=±0,05 у=±0,05

у=±0,05 у=±0,025 у=±0,025

Rна=2000 Ом

R™r=600 Ом

R™r=600 Ом

7

LIG16

LIG16*

LIG16**

LIG16***

от 0 до 10 мВ

14 бит

у=±0,10

у=±0,05

Rbx не менее

100 кОм

от 0 до 50 мВ;

от 0 до 100 мВ;

от 0 до 500 мВ;

от -10 до +10 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ

14 бит

у=±0,05

у=±0,025

Rbx не менее 100 кОм

8

LIG16

LIG16*

LIG16**

LIG16***

Сигналы от ТП3 стандартных градуировок по ГОСТ Р 8.585-2001 от -6,154 до +76,373 мВ

14 бит

у=±0,10;

у=±0,15 (см. примечание 5)

у=±0,05 у=±0,075 (см. примечание 5)

См. примечание 6

9

LIG16

LIG16*

LIG16**

LIG16***

Сигналы от ТС4 по ГОСТ 66512009, от 7,95 до 395,16 Ом

14 бит

у=±0,10 у=±0,15 (см. примечание 5)

у=±0,05 у=±0,075 (см. примечание 5)

По трех- и четырехпроводной схеме измерения

10

LIG16

LIG16*

LIG16**

LIG16***

от 10 до 100 Ом; от 10 до 200 Ом; от 10 до 500 Ом

14 бит

у=±0,10

у=±0,05

11

DI16

DI16*

DI16** DI16*** DI32 DI32* DI32** DI32*** DIO32 DIO32* DIO32** DIO32***

от 1 до (232-1) импульсов

32 бит

Д=±1 импульс в рабочих условиях применения

Униполярный сигнал с номинальным напряжением 24 В

Минимальная длительность импульс/пауза 1,2 мс

Продолжение таблицы 3

1

2

3

4

5

6

7

12

FP1 FP1* FP1*** FP8 FP8* FP8** FP8***

от 250 до 100000 Гц;

от 0,5 до 100000 Гц

32 бит

5=±0,010

5=±0,005

5=±0,005

5=±0,0025

Униполярный сигнал с номинальным напряжением 24 В

13

FP8

FP8*

FP8**

FP8***

от 1 до (232-1)

импульсов

32 бит

Д=±1 импульс в рабочих условиях применения

Униполярный сигнал с номинальным напряжением 24 В

Минимальная длительность импульс/пауза 5 мкс

Примечания

1 Используемые обозначения:

Y — пределы приведенной погрешности (приведенной к диапазону измерений);

6 - пределы относительной погрешности;

Д - пределы абсолютной погрешности;

R bx - входное сопротивление;

R ^r - сопротивление нагрузки.

2 Модификации модулей, обозначенные одним или несколькими символами «*», отличаются рабочими условиями (см. таблицу 4).

3 Сигналы от термопар следующих градуировок по ГОСТ Р 8.585-2001: TBP, A-1; TBP, A-2; TBP, A-3; ТПР, ПР(В); ТПП, ПП(8); ТПП, ПП(К); ТХА, ХА(К); ТХК, XK(L); ТХКн, ХК(Е); ТМК, МК(Т); ТЖК, ЖК(У); ТНН, HH(n); ТМК, МК(М).

4 Сигналы от термопреобразователей сопротивления следующих градуировок:

по ГОСТ 6651-2009: ТСМ 50М, а=0,00428 оС-1; ТСМ 50М, а=0,00426 оС-1;

ТСМ 100М, а=0,00428 оС-1; ТСМ 100М, а=0,00426 оС-1;

ТСП 50П, а=0,00391 оС-1; ТСП 50П, а=0,00385 оС-1;

ТСП 100П, а=0,00391 оС-1; ТСП 100П, а=0,00385 оС-1;

TCH 100H, а=0,00617 оС-1.

Сигналы от ТСП 46П, W100=1,391O; ТСМ 53М, W100=1,426O в соответствии с БНРД.421457.002РЭ1, приложение В.

5 Пределы допускаемой основной и дополнительной погрешностей в зависимости от градуировки и преобразования температур указываются в паспорте на комплексы.

6 С учетом погрешности канала компенсации температуры холодного спая, но без учета погрешности датчика компенсации температуры холодного спая.

7 Конкретные диапазоны измерений определяются заказом и сведения о них приводятся в паспорте на комплексы.

Таблица 4 -Технические характеристики комплексов

Наименование характеристики

Значение

1

2

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220 '32

50 "

Габаритные размеры комплексов, мм, не более

- высота (шасси CR1504, CR1508, CR1516)

187

- высота (шасси BP5002)

240

- ширина (шасси CR1504)

165

- ширина (шасси CR1508)

285

- ширина (шасси CR1516)

526

- ширина (шасси BP5002)

130

- глубина (шасси CR1504, CR1508, CR1516)

143

- глубина (шасси BP5002 с CPU850)

212

Масса комплексов, кг, не более

10

Назначенный срок службы, лет

15

Нормальная температура окружающей среды, °C

от +20 до +30

Рабочие значения температуры и влажности:

- комплексов с модулями без знаков «*», «**» и «***»

в обозначении:

•     температура окружающей среды, кроме CPU850 и шасси

от +1 до +60

BP5002, °С

от +1 до +45

•     температура окружающей среды для CPU850 и шасси BP5002,

°С

95

• относительная влажность при температуре +25 °С без конденсации

влаги, %, не более

- комплексов с модулями со знаком «*» в обозначении:

•     температура окружающей среды, °С

от -40 до +60

• относительная влажность при температуре +25 °С без конденсации

влаги, %, не более

98

- комплексов с модулями со знаком «**» в обозначении:

• температура окружающей среды, °С

• относительная влажность при температуре +25 °С без конденсации влаги, %, не более

от -50 до +60

98

- комплексов с модулями со знаком «***» в обозначении:

• температура окружающей среды, °С

• относительная влажность при температуре +35 °С без конденсации влаги, %, не более

от -10 до +45

98

Знак утверждения типа

наносят на титульный лист руководств по эксплуатации и в паспорт на комплекс типографским способом.

Комплектность

Таблица 5 - Комплектность комплексов

Наименование

Обозначение

Количество, шт./экз.

Комплекс

-

1*

Руководство по эксплуатации, часть 1

БНРД.421457.002РЭ1

КТСИ МФК1500

1

Руководство по эксплуатации, часть 2

БНРД.421457.002РЭ2

КТСИ МФК1500

1

Руководство по эксплуатации, часть 3

БНРД.421457.002РЭ3

КТСИ МФК1500

1

Руководство по эксплуатации, часть 4

БНРД.421457.002РЭ4

КТСИ МФК1500

1

Паспорт

БНРД.421457.002ПС КТСИ

1

* Состав определяется спецификацией заказа.

Сведения о методах измерений

приведены в разделах «Устройство и работа» руководств по эксплуатации: БНРД.421457.002РЭ1, БНРД.421457.002РЭ2, БНРД.421457.002РЭ3, БНРД.421457.002РЭ4.

Нормативные документы

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 28.99.39-034-54897848-2025  (БНРД.421457.002ТУ)  «Комплексы технических

средств измерительные МФК1500. Технические условия»

Смотрите также

98299-26
тип 11.9950.3.870.000 Приспособления для измерения углов отклонения рулей направления
Филиал ПАО «ОАК» - НАЗ им. В.П. Чкалова, РОССИЯ, 630051, г. Новосибирск, ул. Ползунова, 15; ПАО «ОАК», РОССИЯ, 115054, г. Москва, муниципальный округ Замоскворечье, ул. Большая Пионерская, д. 1
Приспособления для измерения углов отклонения рулей направления тип 11.9950.3.870.000 (далее - приспособления) предназначены для измерения углов отклонения рулей направления самолета.
98298-26
CZJ-B3L Анализаторы вибрации
Jiangyin Zhonghe Electrical Power Instrument Co., Ltd., КИТАЙ, No. 6, Lane 149, Qishan Road, Chengjiang Street, Jiangyin City, Jiangsu Province
Анализаторы вибрации CZJ-B3L (далее - анализаторы) предназначены для измерений сигналов виброскорости, поступающих от внешних датчиков.
98297-26
SZ-6 Датчики виброскорости
Jiangyin Zhonghe Electrical Power Instrument Co., Ltd., КИТАЙ, No. 6, Lane 149, Qishan Road, Chengjiang Street, Jiangyin City, Jiangsu Province
Датчики виброскорости SZ-6 (далее виброскорости.
98296-26
HD-7230 Преобразователи вибрации
Wuxi Houde Automation Meter Co., Ltd., КИТАЙ, № 28, Shengduqiao Road, Gushan Town, Jiangyin City, Jiangsu Province
Преобразователи вибрации HD-7230 (далее - преобразователи) предназначены для измерений параметров вибрации (виброускорения, виброскорости) и преобразования измеренного сигнала в значения виброскорости и значения силы постоянного тока.
98295-26
BNA Уровнемеры магнитные
Shanghai KSR-KUEBLER Automation Instrument Co., Ltd., КИТАЙ, 201613, No. 1, Lane 399 Zhongchuang Road, Songjiang, Shanghai P.R.
Уровнемеры магнитные BNA (далее - уровнемеры) предназначены для измерений уровня жидких сред.
