Анализатор рентгенофлуоресцентный YZ-6300
| Номер в ГРСИ РФ: | 98302-26 |
|---|---|
| Производитель / заявитель: | Shanghai YingZhan Electronic Instrument CO., LTD, КИТАЙ |
Анализатор рентгенофлуоресцентный YZ-6300 (далее - анализатор) предназначен для измерений массовой доли элементов в цементе и материалах цементного производства.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98302-26 | ||||||
| Наименование | Анализатор рентгенофлуоресцентный | ||||||
| Модель | YZ-6300 | ||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 34ceb4a8-b9bd-9719-ad5c-77410e5f1bd1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shanghai YingZhan Electronic Instrument CO., LTD, КИТАЙ, Room 601, Building 8, Xincheng Science and Technology Park, No. 588 Yuelu West Avenue, Yuelu District, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
МП 134-223-2025 ГСИ. Анализатор рентгенофлуоресцентный YZ-6300. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98302-26: Описание типа
2026-98302-26.pdf
|
Скачать | 109 КБ | |
|
98302-26: Методика поверки
МП 134-223-2025
2026-mp98302-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Анализатор рентгенофлуоресцентный YZ-6300 (далее - анализатор) предназначен для измерений массовой доли элементов в цементе и материалах цементного производства.
Описание
Принцип действия анализатора основан на измерении интенсивностей вторичного низкоэнергетического рентгеновского излучения (НРИ), испускаемого под воздействием первичного НРИ атомами определяемых элементов в анализируемом веществе. Перечень определяемых элементов ограничен серой, кальцием и железом.
Анализатор представляет собой настольный лабораторный прибор, состоящий из рентгеновской трубки, детектора, управляющей электроники. В состав анализатора входит реперный образец, встроенный в корпус анализатора, который используется для контроля работоспособности анализатора.
Для управления анализатором, сбора и обработки данных измерений используется встроенное программное обеспечение (далее - ПО).
Общий вид анализатора представлен на рисунке 1.

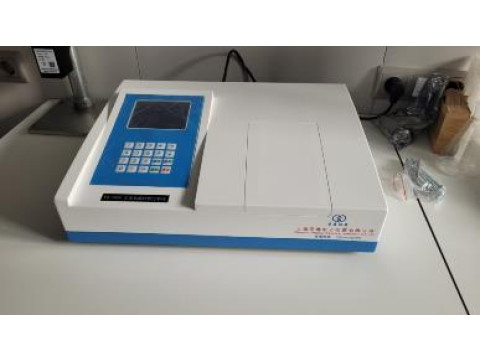

Рисунок 1 - Общий вид анализатора рентгенофлуоресцентного YZ-6300
Корпус анализатора изготовлен из металла, покрытого лакокрасочным покрытием. Пломбирование анализатора не предусмотрено.
Заводской номер (цифровое обозначение, однозначно идентифицирующее экземпляр средства измерений) указан на задней панели анализатора. Заводской номер нанесен с использованием лакокрасочного материала. Место нанесения заводского номера приведено на рисунке 2.

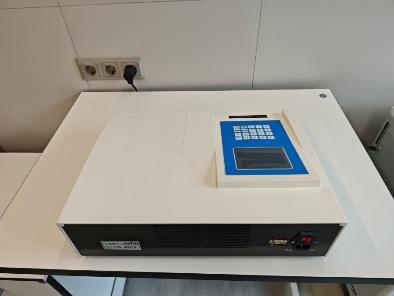

Рисунок 2 - Место нанесения заводского номера
Нанесение знака поверки на анализатор не предусмотрено.
К данному типу относится анализатор рентгенофлуоресцентный YZ-6300 с зав. № 2405083.
Программное обеспечение
Анализатор имеет встроенное ПО на основе микроконтроллера, которое записано в энергозависимую память анализатора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Оператор не имеет доступа к ПО.
Конструкция анализатора обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО анализатора от непреднамеренных или преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализатора.
Технические характеристики
Метрологические характеристики приведены в таблице 1.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % |
1,0 |
|
Чувствительность1), у.е./%, не менее |
5*102 |
|
1) При измерении интенсивности выходного сигнала на линии железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Основные технические характеристики приведены в таблице 2.
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Мощность эквивалентной дозы рентгеновского излучения, измеренная в любом доступном для оператора месте на расстоянии 0,1 м от поверхности конструктивной защиты при всех возможных условиях эксплуатации, мкЗв/ч, не более |
1 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
476x366x135 |
|
Масса, кг, не более |
13,8 |
|
Рабочие условия эксплуатации: - относительная влажность окружающего воздуха при 25 °С, %, не более - температура окружающего воздуха, °С |
85 от +18 до +28 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор рентгенофлуоресцентный YZ-6300 |
- |
1 шт. |
|
Трехжильный сетевой шнур питания |
- |
1 шт. |
|
Стальное кольцо |
- |
12 шт. |
|
Пресс-форма |
- |
1 комплект |
|
Анализатор рентгенофлуоресцентный YZ-6300. Руководство по эксплуатации |
- |
1 экз. на бумажном или электронном носителе |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Измерение» документа «Анализатор рентгенофлуоресцентный YZ-6300. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии № 761 от 17.05.2021 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148».
