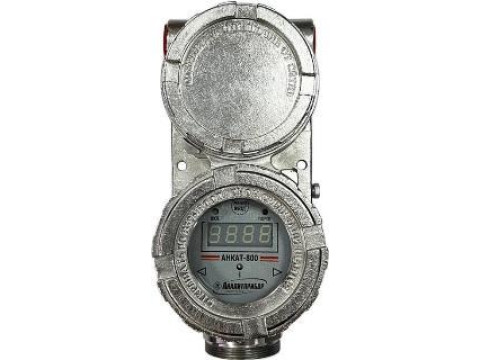

Преобразователи измерительные многофункциональные АНКАТ-800
| Номер в ГРСИ РФ: | 98303-26 |
|---|---|
| Производитель / заявитель: | ФГУП СПО "Аналитприбор", г.Смоленск |
Преобразователи измерительные многофункциональные АНКАТ-800 модификации АНКАТ-800Т (далее - преобразователи) предназначены для преобразований входного цифрового сигнала, в том числе выходных сигналов от газоанализаторов ВГМ-21 (далее - ВГМ), в аналоговый выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98303-26 | ||||||
| Действует | по 17.04.2031 | ||||||
| Наименование | Преобразователи измерительные многофункциональные | ||||||
| Модель | АНКАТ-800 | ||||||
| Модификации |
АНКАТ-800Т |
||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 27449be2-7df2-6d1f-2acf-4bac3011ed58 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «СПО «Аналитприбор», РОССИЯ, 214031, г. Смоленск, ул. Бабушкина, д. 3
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1839-201/2-2025 ГСИ. Преобразователи измерительные многофункциональные АНКАТ-800. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98303-26: Описание типа
2026-98303-26.pdf
|
Скачать | 148.7 КБ | |
|
98303-26: Методика поверки
РТ-МП-1839-201/2-2025
2026-mp98303-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Преобразователи измерительные многофункциональные АНКАТ-800 модификации АНКАТ-800Т (далее - преобразователи) предназначены для преобразований входного цифрового сигнала, в том числе выходных сигналов от газоанализаторов ВГМ-21 (далее - ВГМ), в аналоговый выходной сигнал силы постоянного тока.
Описание
Принцип действия преобразователей основан на цифро-аналоговом преобразовании входного цифрового сигнала в аналоговый выходной сигнал силы постоянного тока.
Преобразователи являются стационарными автоматическими приборами,
выполняющими следующие функции:
- преобразование входного цифрового сигнала, в том числе выходного сигнала от ВГМ, в аналоговый выходной сигнал силы постоянного тока;
- формирование искробезопасного напряжения питания ВГМ;
- прием информации от ВГМ по цифровому каналу связи UART и ее вывод:
а) на табло;
б) по цифровым каналам связи RS-485, Bluetooth, HART (при наличии);
г) в виде световых сигналов;
д) в виде дискретных сигналов - путем переключения контактов реле.
Конструктивно преобразователи выполнены в металлическом корпусе с двумя крышками. Материал корпуса - нержавеющая сталь (сплав алюминия - по отдельному заказу). Под верхней крышкой расположена плата с клеммами для подключения внешних цепей. Под нижней крышкой со смотровым окном расположены цифровое табло, световые индикаторы и кнопки управления. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки. В нижней части корпуса преобразователей располагается плата для подключения ВГМ.
Управление режимами работы преобразователей осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса - или по цифровым каналам связи.
Заводской номер в виде цифрового обозначения наносится на табличку со сведениями о преобразователе, расположенную на боковой поверхности преобразователя, методом лазерной маркировки или металлографики. Ограничение доступа к внутреннему объему преобразователей осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

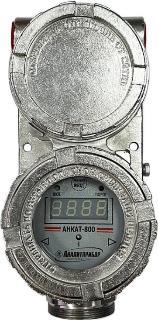

вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма изготовителя

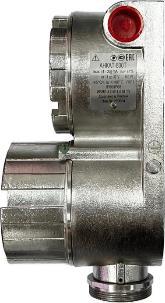

вид сбоку
а) преобразователи в корпусе из нержавеющей стали;
вид спереди
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место для установки пломбы с оттиском клейма изготовителя

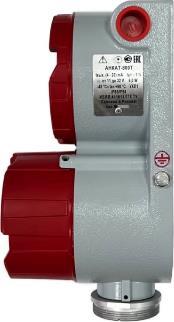

вид сбоку
б) преобразователи в корпусе из сплава алюминия
Рисунок 1 - Общий вид преобразователей с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ВПО), разработанное изготовителем. ВПО обеспечивает непрерывное преобразование входного цифрового сигнала в аналоговый выходной сигнал силы постоянного тока, самодиагностику, выдачу информации по цифровым каналам связи.
Влияние ВПО учтено при нормировании метрологических характеристик преобразователей.
Уровень защиты ВПО и измерительной информации преобразователей
от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
аблица 1 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование |
ANKAT-800.hex |
|
Номер версии (идентификационный номер), не ниже |
1.02 |
Технические характеристики
Метрологические характеристики преобразователей приведены в таблице 2, технические - в таблицах 3 и 4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразования цифрового сигнала на входе, ед |
от 4 000 до 20 000 |
|
Диапазон преобразования аналогового сигнала силы постоянного тока на выходе, мА |
от 4 до 20 |
|
Пределы допускаемого времени установления выходного сигнала, с, не более |
5 |
|
Пределы относительной погрешности преобразования цифрового сигнала в аналоговый выходной сигнал силы постоянного тока, % |
±1 |
аблица 3 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
5 |
|
Напряжение питания постоянного тока, В |
от 11 до 32 |
|
Потребляемая мощность, Вт, не более: |
3,0 |
|
Габаритные размеры, ДхШхВ, мм, не более: |
110х125х235 |
|
Масса, кг, не более: - в корпусе из сплава алюминия - в корпусе из нержавеющей стали |
3,0 6,5 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С а) рабочий (при включении) б) предельный рабочий (при работе) - диапазон атмосферного давления, кПа (мм рт.ст.) - верхнее значение относительной влажности при температуре +35 °С и более низких температурах, без конденсации влаги, % |
от -45 до +60 от -60 до -45 от 84,0 до 106,7 (от 630 до 800) 95 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66/IP68 |
|
Маркировка взрывозащиты |
1Ех db [ib Gb] ПС T6 Gb X |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
20 |
|
Средняя наработка до отказа1), ч |
70 000 |
|
1) С учетом технического обслуживания в соответствии с указаниями, приведенными в эксплуатационной документации | |
Преобразователи соответствуют требованиям электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, для использования в промышленной электромагнитной обстановке.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на табличку, расположенную на боковой поверхности преобразователей, методом лазерной маркировки или металлографики.
Комплектность
Таблица 5 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователи измерительные многофункциональные |
АНКАТ-800Т |
1 шт. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.411611.018 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов1) |
_ |
1 комплект |
|
Комплект ЗИП2) |
_ |
1 комплект |
|
1) Согласно ведомости эксплуатационных документов методика поверки входит в комплект эксплуатационных документов 2) Согласно ведомости ЗИП | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ИБЯЛ.411611.018 РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ИБЯЛ.411611.018 ТУ Преобразователи измерительные многофункциональные АНКАТ-800. Технические условия.
